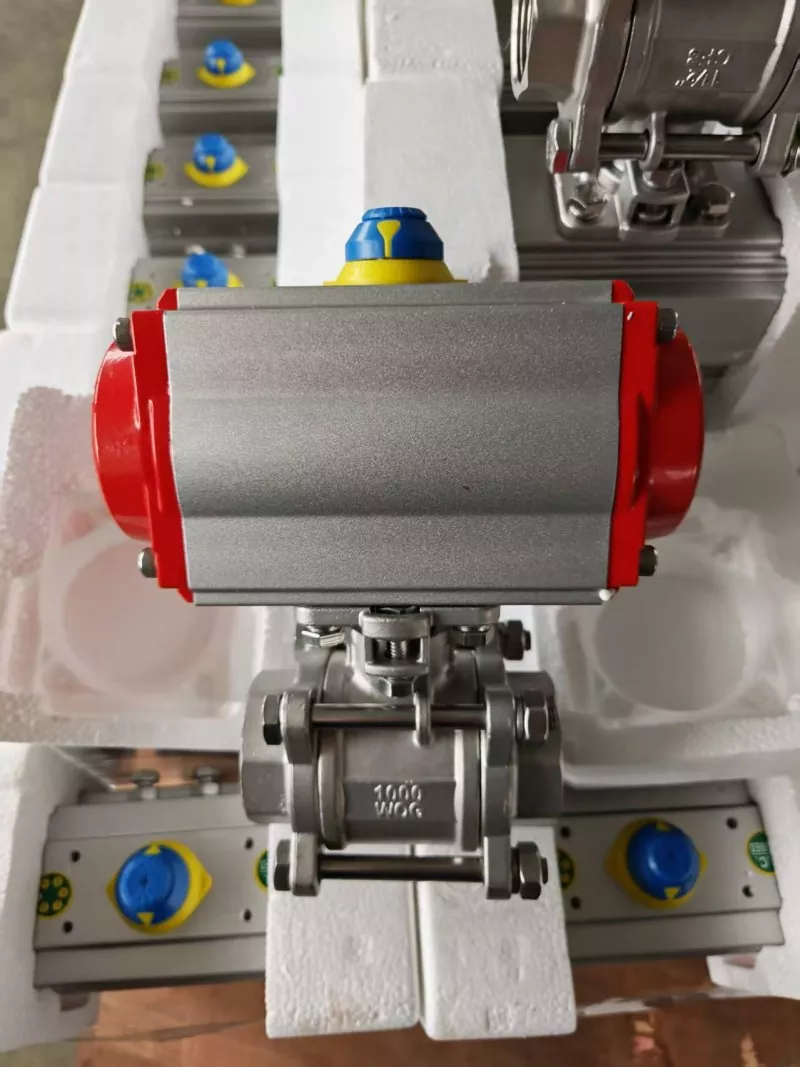

The Трехкомпонентный пневматический шаровой клапансочетает в себе прочную трехсекционную конструкцию корпуса с компактным пневматическим приводом с большим циклом работы. Этот клапан, предназначенный как для двухпозиционного, так и для модулирующего управления, обеспечивает нулевую утечку, низкий перепад давления и длительный срок службы в сложных технологических средах.
Трехкомпонентный пневматический шаровой кран Joepai, доступный с мягким уплотнением из ПТФЭ или металлическим жестким уплотнением и совместимый с приводами одностороннего (с пружинным возвратом) или двойного действия, обеспечивает гибкую автоматизацию вашей трубопроводной системы.
|
Особенность |
Выгода |
|
конструкция корпуса из трех частей |
Простое техническое обслуживание – замена седел/уплотнений без демонтажа трубопроводов. |
|
Плавающий мяч |
Надежное уплотнение под высоким давлением |
|
ПТФЭ или металлическое жесткое уплотнение |
Нулевая утечка (≤0,0005 мл/ч, класс VI по ANSI) |
|
Полнопроходной / уменьшенный проход |
Минимальное падение давления, экономия энергии |
|
Одностороннего действия (с пружинным возвратом) |
Безотказность: автоматически закрывается при потере воздуха. |
|
Двойного действия |
Более высокий крутящий момент, более быстрая езда на велосипеде |
|
Широкий диапазон температур |
От -40 ℃ до 425 ℃ (уплотнение из ПТФЭ и металла) |
|
Мультистандартные соединения |
Фланец ANSI/DIN/JIS или резьбовой |
Пневматический привод использует сжатый воздух для поворота шарового клапана на 90° для управления открытием/закрытием. Ниже приведен стандартный принцип работы приводов двойного и одностороннего действия.
Без пружины – для работы требуется подача воздуха с обеих сторон.
|
Действие |
Эйр Суподать заявку на порт |
Выпускной порт |
Поршневое движение |
Статус клапана |
|
Открытый клапан |
Порт 2 |
Порт 4 |
Поршни выдвигаются наружу |
Открыть |
|
Закрыть клапан |
Порт 4 |
Порт 2 |
Поршни движутся внутрь |
Закрыто |

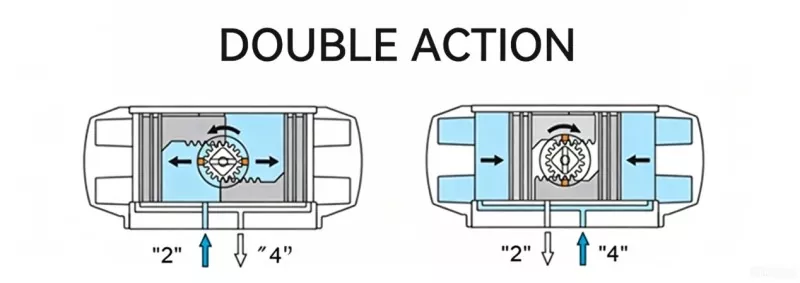

Описание схемы (двойного действия):
Порт 2 = впуск для открытия клапана – сжатый воздух раздвигает два поршня.
Порт 4 = впускной клапан для закрытия – сжатый воздух перемещает два поршня к центру.
Пружина обеспечивает надежное закрытие при потере подачи воздуха.
|
Действие |
Эйр Суподать заявку на порт |
Выпускной порт |
Весенний штат |
Статус клапана |
|
Открытый клапан |
Порт 2 |
Порт 4 |
Пружина сжата |
Открыть |
|
Закрыть клапан |
Воздух выпущен из порта 2, пружинные выпуски |
Порт 4 (опционально) |
Весна распространяется |
Закрыто |

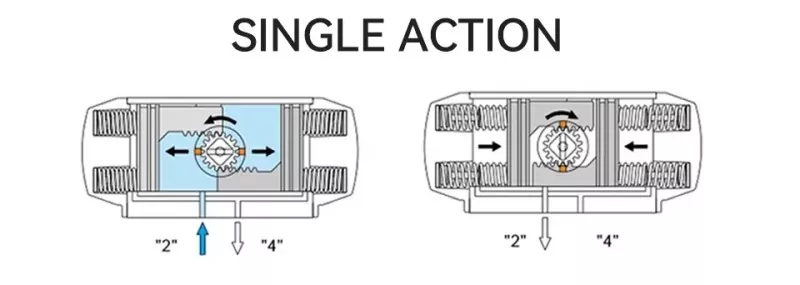

Описание схемы (одностороннего действия):
Порт 2 = впуск для открытия клапана – давление воздуха сжимает пружину, перемещая поршни наружу.
Порт 4 (или пружинная камера) = когда воздух выходит из порта 2, сила пружины возвращает поршни в закрытое положение.
Статическая скорость утечки ≤0,0005 мл/ч, соответствует стандарту ANSI класса VI. Мягкое уплотнение из ПТФЭ для обычных сред, твердое металлическое уплотнение для высокотемпературных или абразивных сред.

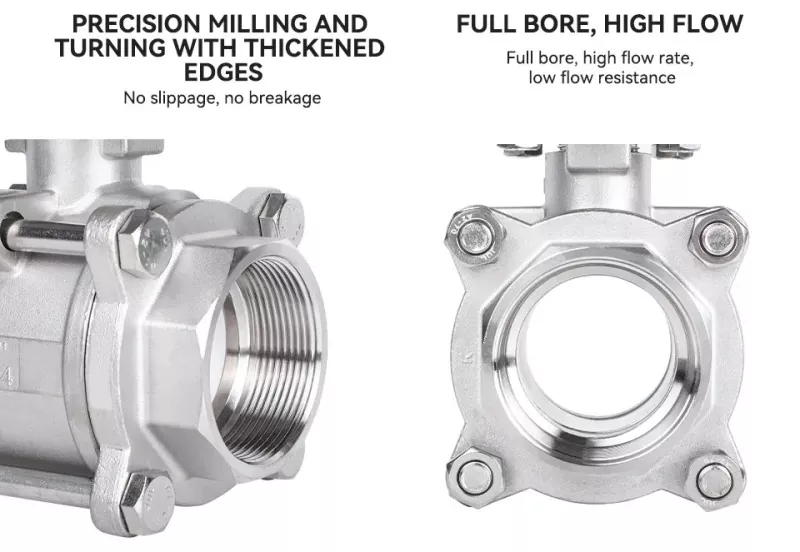

Полнопроходная конструкция обеспечивает практически прямой путь потока в трубе, снижая потери давления в системе и экономя энергию перекачки.
Материалы корпуса: углеродистая сталь, WCB, SS304, SS316L. Специальная антикоррозионная обработка продлевает срок службы в воде, нефти, газе и слабоагрессивных средах.
Позиционер – сигнал 4–20 мА для модулирующего управления, точность ±0,1%
Концевые выключатели – обратная связь по положению открытия/закрытия
Электромагнитный клапан – 24 В постоянного тока / 220 В переменного тока для дистанционного управления включением/выключением.
FRL (Фильтр, Регулятор, Лубрикатор) – чистая и регулируемая подача воздуха.
Встроенный интеллектуальный мониторинг обеспечивает заблаговременное предупреждение о неисправностях за 180 часов, сокращая время незапланированных простоев более чем на 40%.
|
Параметр |
Ценить |
|
Тип клапана |
|
|
Диапазон размеров |
От Ду6 до Ду100 (от 3/8 до 4 дюймов) |
|
Номинальное давление |
Ру16/Ру25/Ру40/Ру63 |
|
Материал корпуса |
SS304/SS316/WCB из углеродистой стали |
|
Материал сиденья |
ПТФЭ (мягкий)/ПЭЭК или металл (жесткое уплотнение) |
|
Диапазон температур |
От -40 ℃ до 425 ℃ |
|
Торцевые соединения |
Фланцевое (ANSI/DIN/JIS) или резьбовое (NPT/BSP) |
|
Тип привода |
Пневматический – одностороннего действия (с пружинным возвратом) или двойного действия. |
|
Идентификация порта |
Порт 2 и порт 4 (отраслевой стандарт) |
|
Дополнительные аксессуары |
Электромагнитный клапан, концевой выключатель, позиционер, FRL |
Нефтехимическая и химическая переработка
Муниципальная газотранспортная система
Очистка воды и сточных вод
Производство электроэнергии
Пищевая и фармацевтическая промышленность (доступна санитарная версия)
Металлургия и контроль промышленных жидкостей
|
Услуга |
Подробности |
|
Гарантия |
12 месяцев с даты отгрузки (материалы и качество изготовления) |
|
Индивидуальное проектирование |
Модификация по требованию для уникальных приложений |
|
Техническая поддержка |
24/7 по электронной почте или горячей линии |
|
ОЭМ/ОДМ |
Доступно — проектирование пресс-формы, выбор материала, интеграция аксессуаров. |
Готовы автоматизировать ваш процесс с помощью надежныхТрехкомпонентные пневматические шаровые краны?
Электронная почта:sales@joepaivalve.com
Горячая линия:+86 19957707725
Запросите ценовое предложение сегодня — сообщите нам вашу среду, давление, температуру и необходимые аксессуары (электромагнитный клапан, концевой выключатель, позиционер, FRL).
