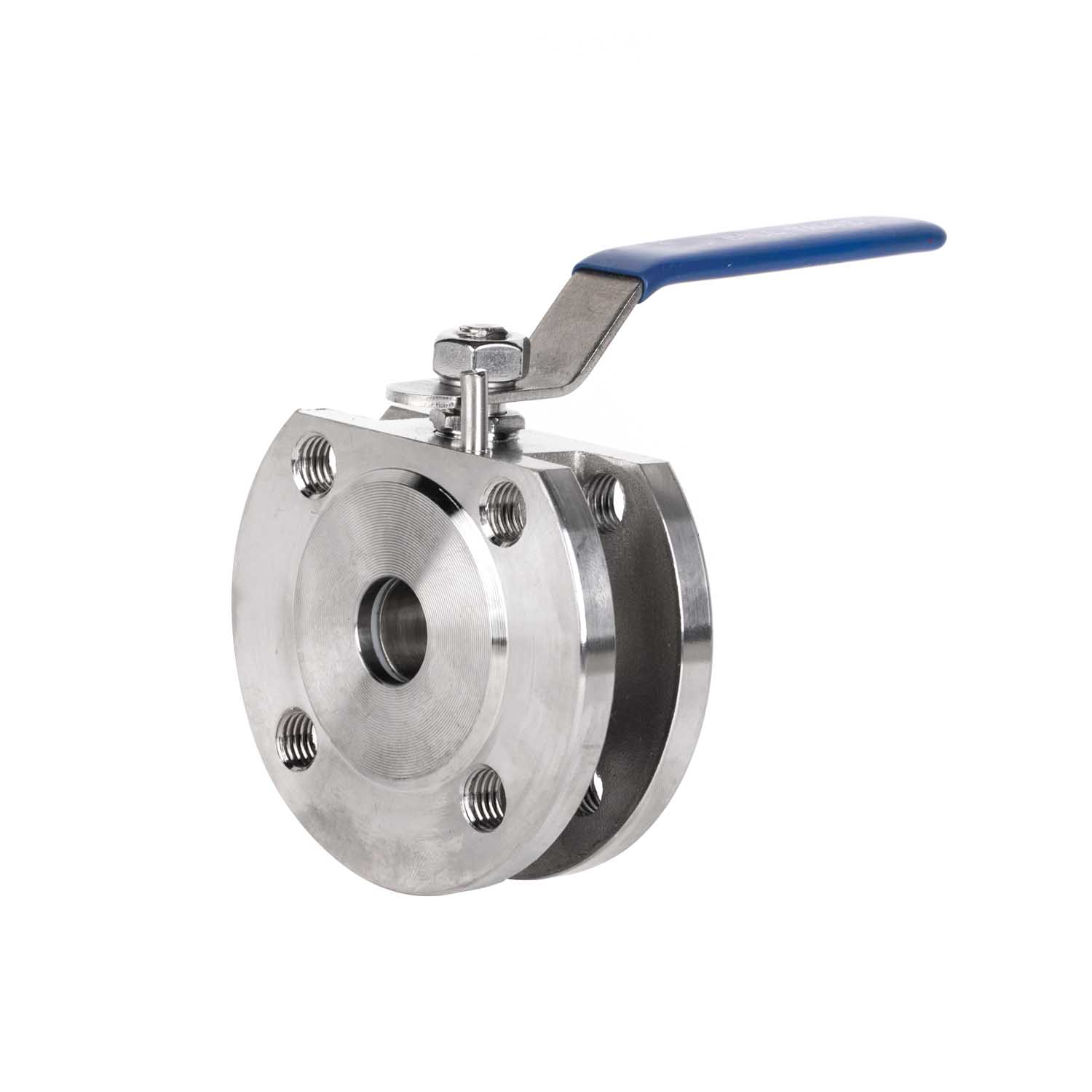

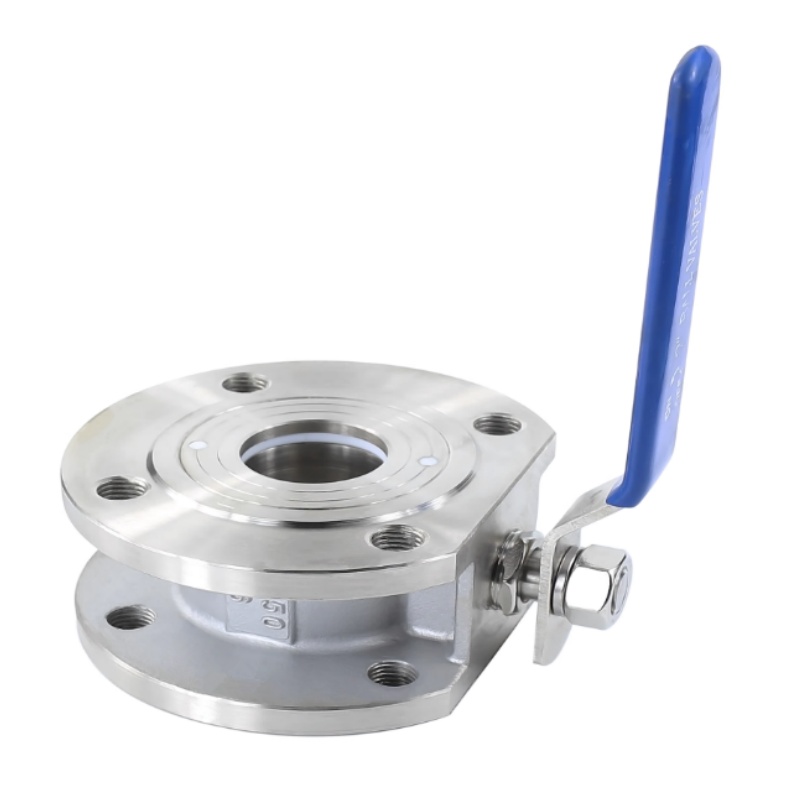

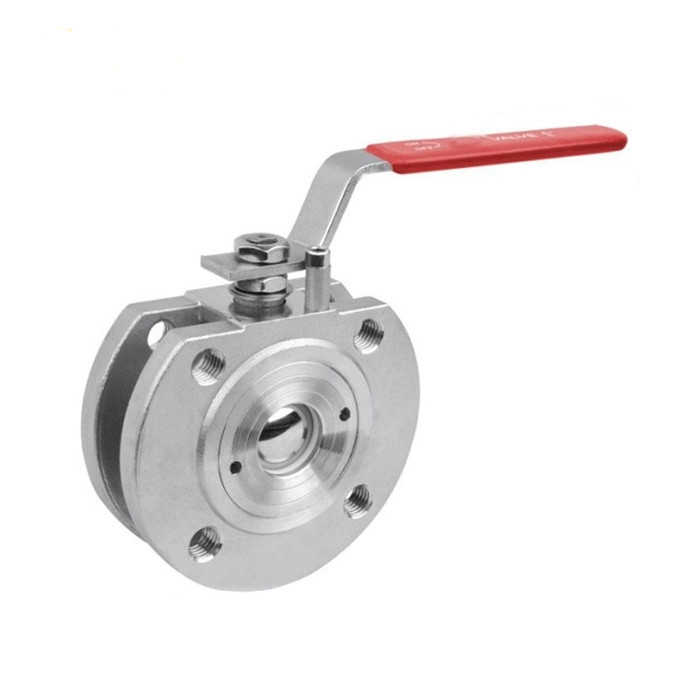

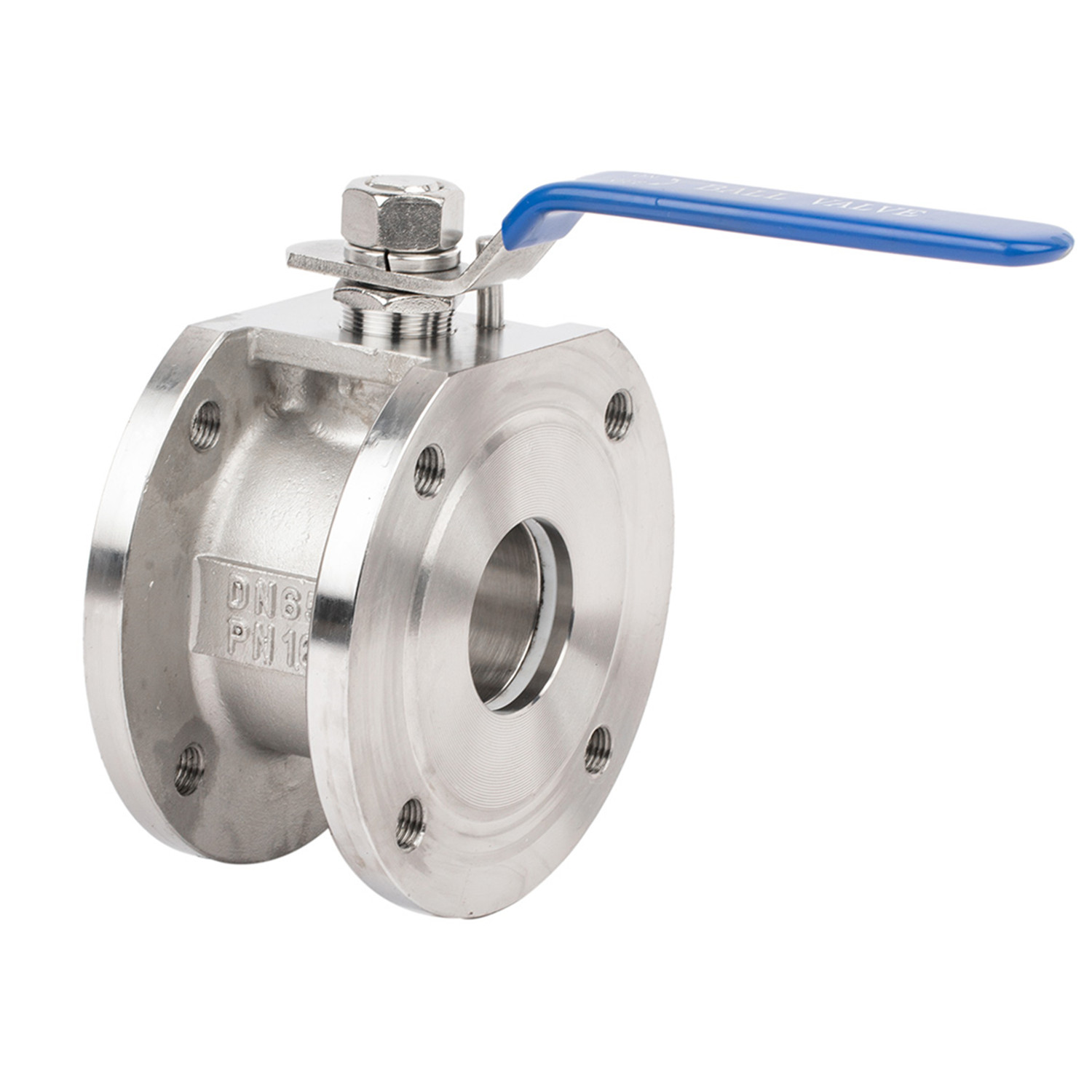

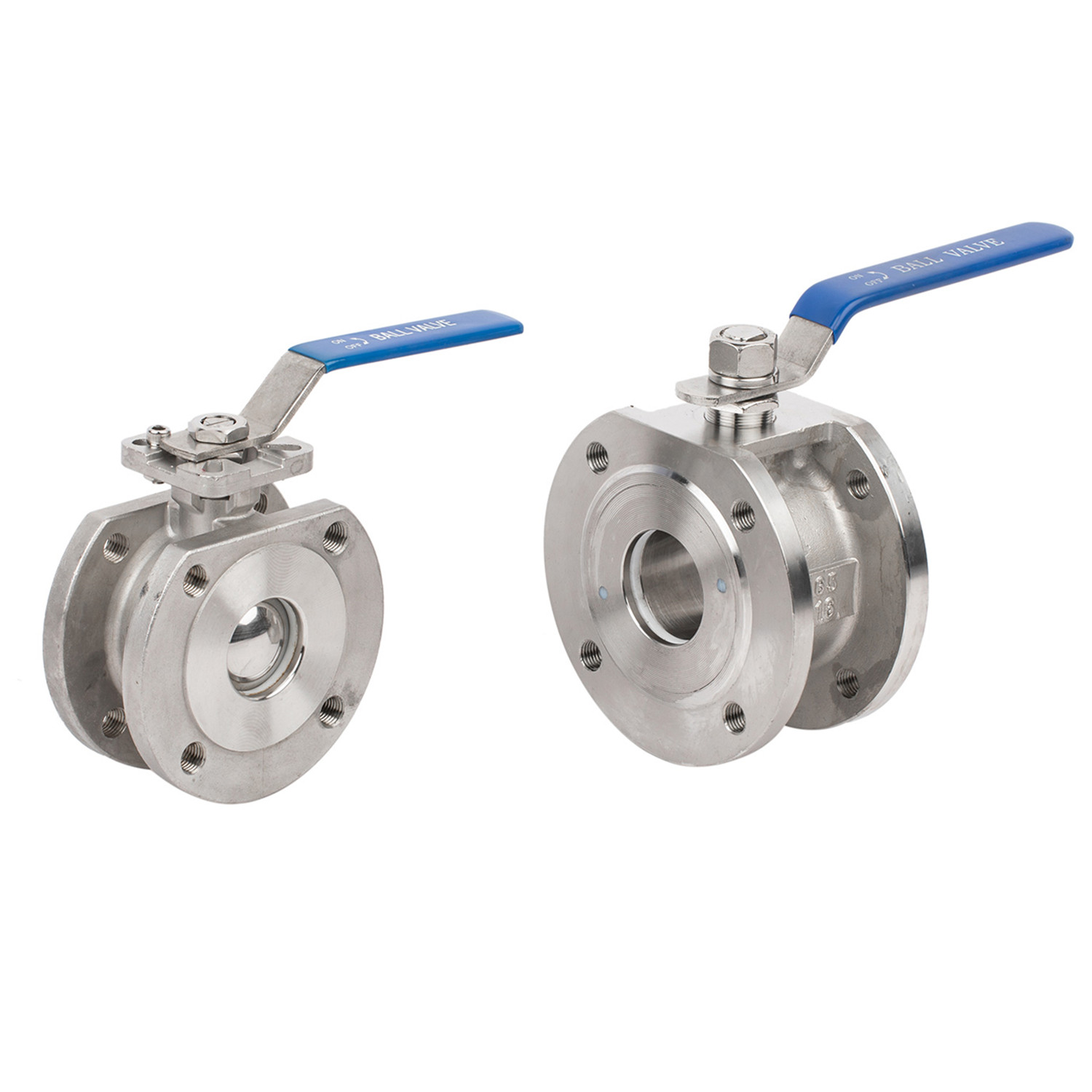

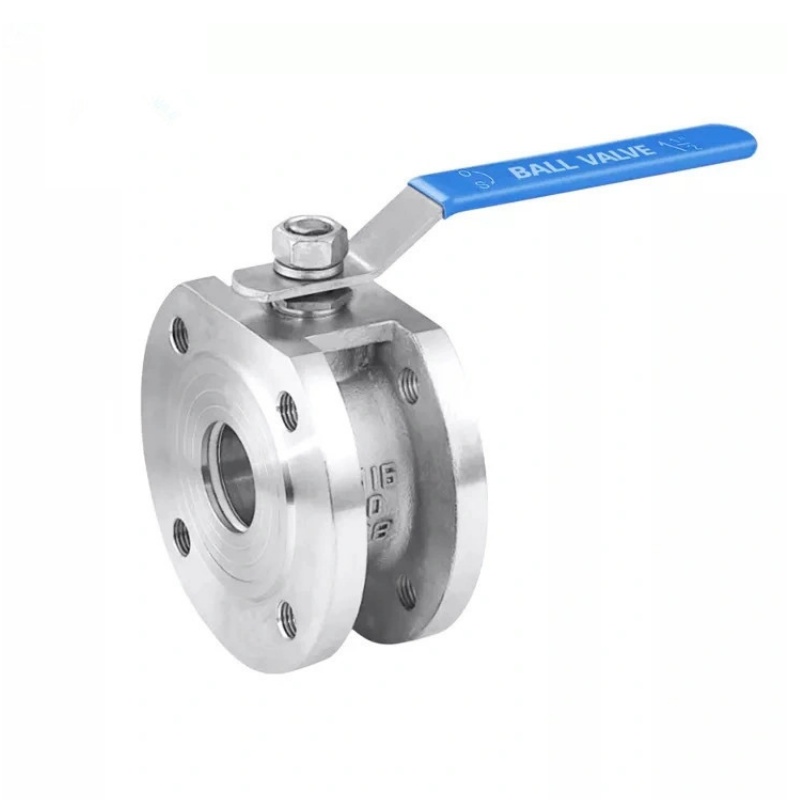

Шаровые краны с вафельным фланцем JOEPAI из высококачественной нержавеющей стали — это сверхкомпактные четвертьоборотные запорные клапаны, расположенные между стандартными фланцами труб. Их предпочитают использовать в ограниченном пространстве в промышленных, химических и фармацевтических трубопроводах. Эти сверхмощные клапаны с цельным корпусом обеспечивают превосходную коррозионную стойкость и неограниченный полнопроходной контроль жидкости. Они предназначены для зажима непосредственно между двумя фланцами трубопровода с помощью длинных болтов, охватывающих всю длину корпуса. За счет исключения встроенных торцевых фланцев достигается сверхкороткая строительная длина, что делает его значительно легче и доступнее, чем стандартные фланцевые шаровые краны.

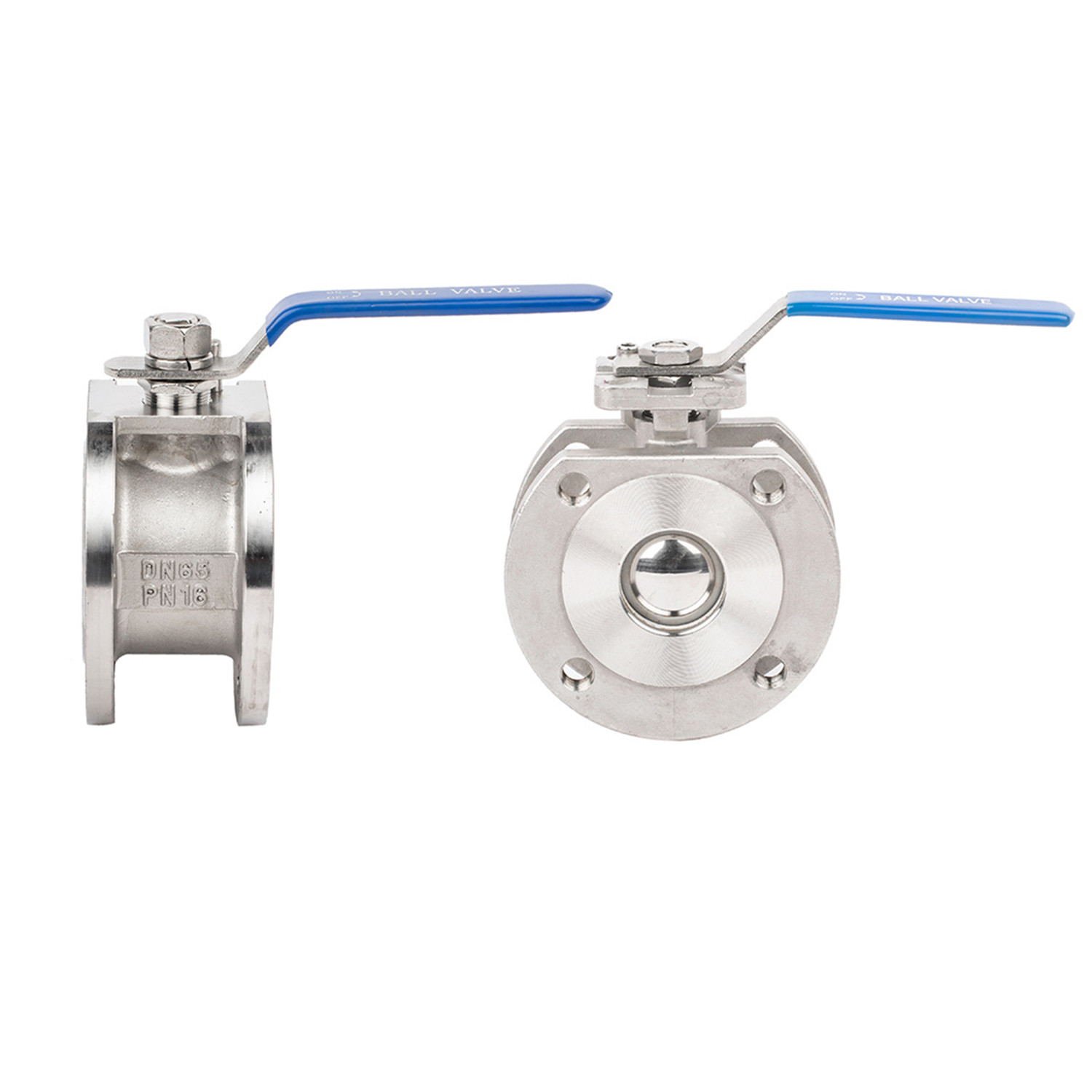

Компактный корпус: ультратонкая цельная конструкция минимизирует площадь, занимаемую трубопроводом.
Механизм соединения: Устанавливается между фланцами трубы, фиксируется сжатием фланкирующих болтов.
Низкий объем удержания: короткое расстояние между шаром и внешним краем уменьшает среднюю удерживаемость и мертвые зоны.
Материалы: углеродистая сталь (WCB/A105), нержавеющая сталь (CF8/304, CF8M/316).
Номинальное давление: класс ASME 150/300, EN PN10/PN16/PN40.
Типы седла: Мягкое седло (PTFE/RTFE) для нулевой утечки.
Типы отверстий: полнопроходной (максимальная эффективность потока), V-образный/сегментированный (точное дросселирование)

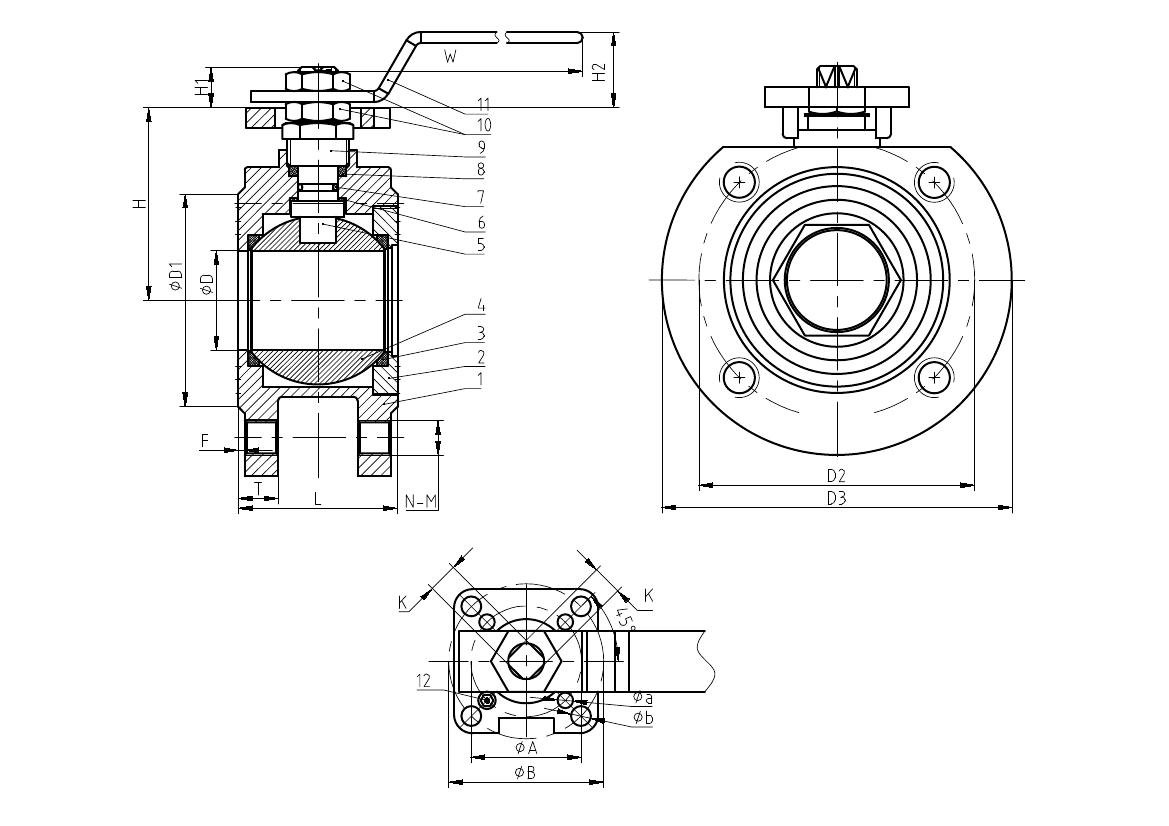

| Нет. | Название детали | Материал |
| 1 | Тело | ВКБ/CF8/CF8M |
| 2 | Кепка | ВКБ/CF8/CF8M |
| 3 | Сиденье | ПТФЭ |
| 4 | Мяч | СС304/СС316 |
| 5 | Корень | СС304/СС316 |
| 6 | Прокладка | ПТФЭ |
| 7 | уплотнительное кольцо | ВИТОН |
| 8 | Упаковка | ПТФЭ |
| 9 | железа | СС/СУС304 |
| 10 | Штоковая гайка | СС/СУС304 |
| 11 | Ручка | SS |
| 12 | Стопорный штифт | СС/СУС304 |
|
DN
|
D
|
Д3
|
Д2
|
Д1
|
Т-П
|
L
|
W
|
H
|
Н-ØМ
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
