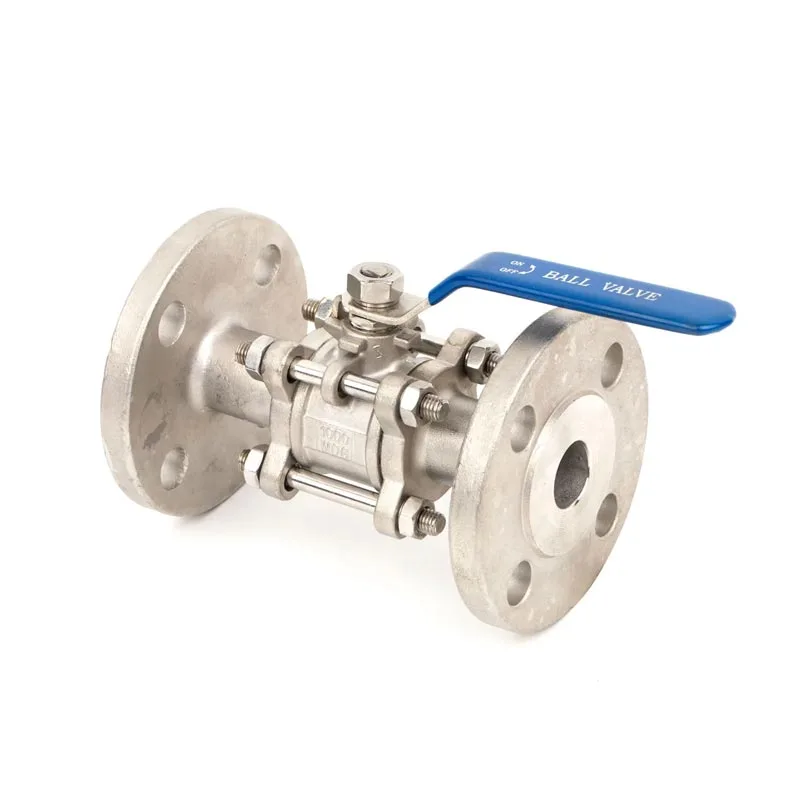

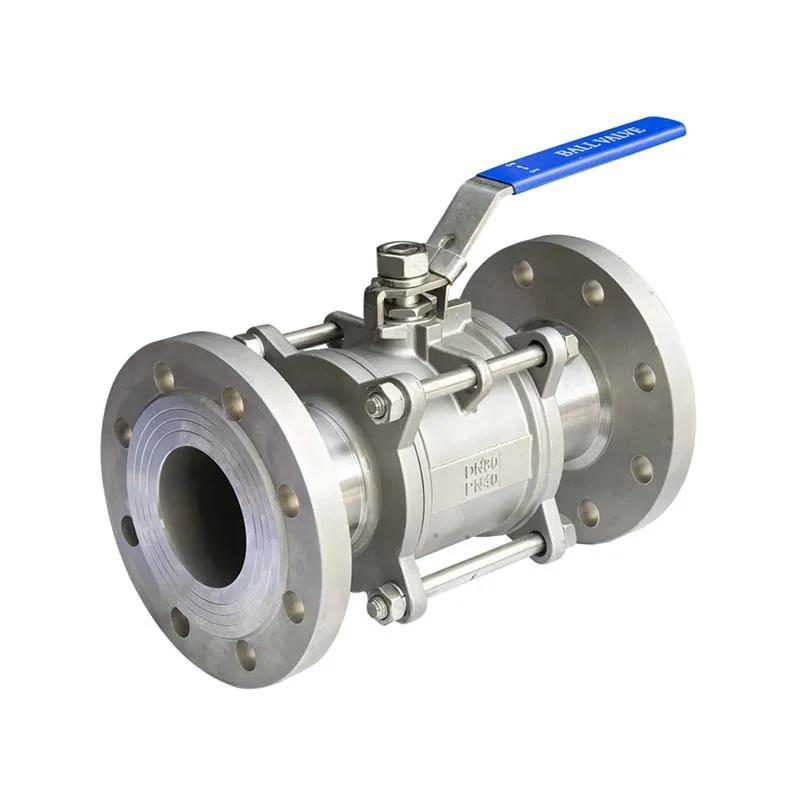

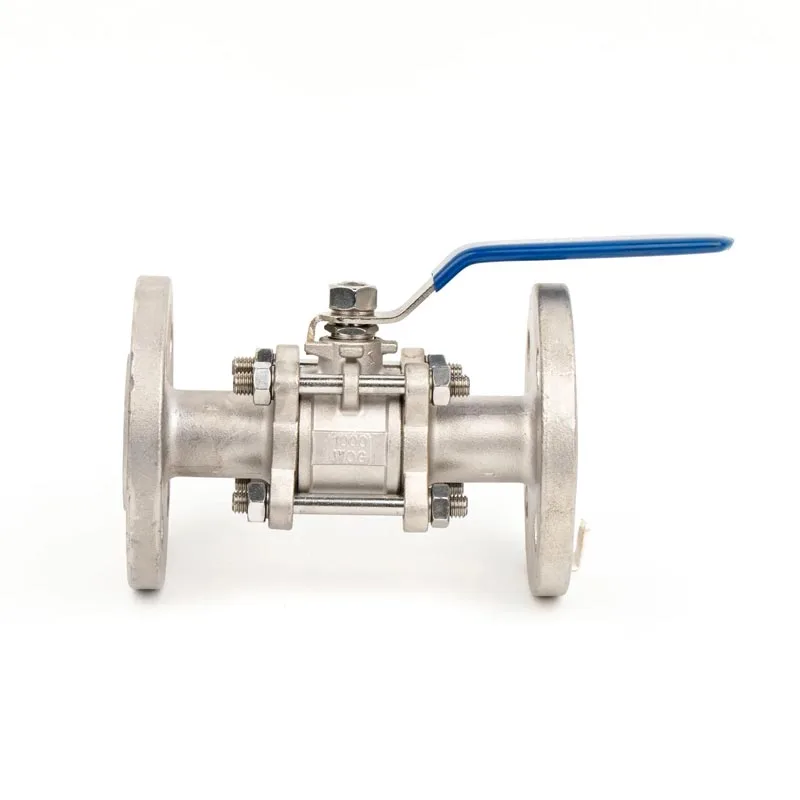

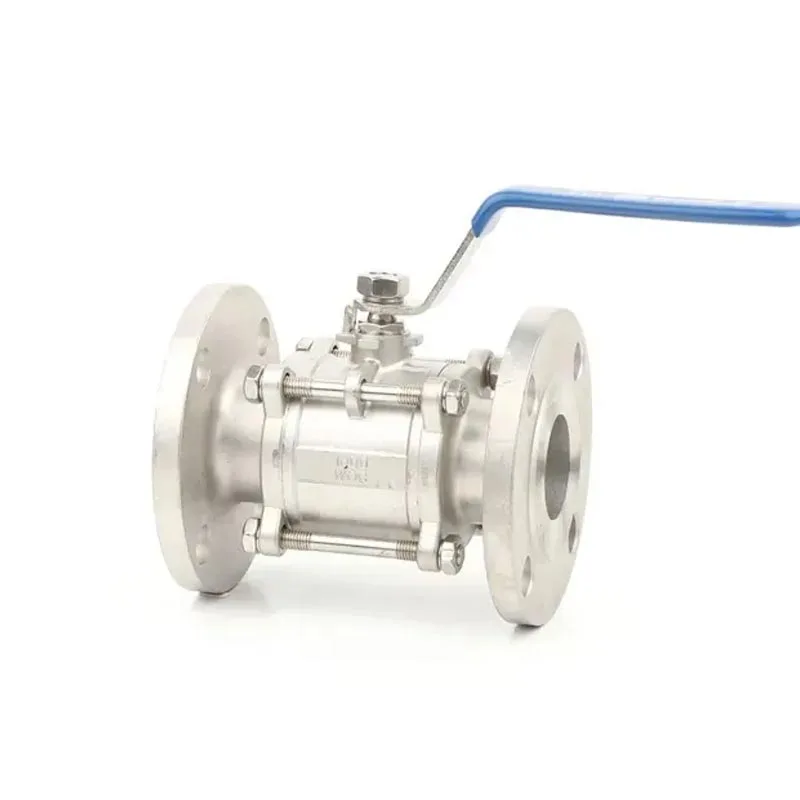

Нержавеющая сталь 3PC DIN PN16 Фланцевый шаровой кран

Фланцевый шаровой кран JOEPAI из нержавеющей стали 3PC DIN PN16 обеспечивает стабильную работу в едином калиброванном диапазоне рабочих температур от -29 ℃ до 180 ℃ с усиленным уплотнительным кольцом из ПТФЭ; При оснащении уплотнительным кольцом из пара-полистирола PPL шаровой клапан увеличивает верхний предел рабочей температуры до 300 ℃. Все технические параметры фланцевого шарового крана JOEPAI из нержавеющей стали 3PC DIN PN16 проверены в соответствии со стандартом проверки API 598, чтобы исключить противоречивые ошибки описания температуры на странице. Фланцевый шаровой клапан 3PC DIN имеет фланцевое соединение стандарта DIN2633 PN16/PN40, строительная длина которого соответствует спецификации DIN3202-F1. Номинальный диаметр фланцевого шарового крана JOEPAI из нержавеющей стали 3PC DIN PN16 охватывает диаметры от DN15 до DN150, что соответствует наиболее распространенным техническим характеристикам промышленных трубопроводов. Для фланцевого шарового крана JOEPAI 3PC поставляются различные варианты материалов корпуса, включая нержавеющую сталь 304/1.4308 и нержавеющую сталь 316/1.4408, для адаптации к нейтральным, слабокислым и агрессивным средам.

Характеристики продукта:

Трехсекционная разделенная структура:Самым большим конкурентным преимуществом фланцевого шарового крана JOEPAI из нержавеющей стали 3PC DIN PN16 является независимая конструкция корпуса разделенного клапана из 3 частей. Встроенные шаровые краны требуют полного отключения трубопровода и его разборки для внутренней очистки, тогда как шаровому крану 3PC достаточно ослабить соединительные болты, чтобы вынуть корпус среднего клапана, не снимая весь клапан с трубопровода. Эта структурная особенность 3PC значительно сокращает время простоя при обслуживании и снижает затраты на реконструкцию трубопровода для промышленных пользователей.

Полнопроходная конструкция порта:Фланцевый шаровой клапан JOEPAI из нержавеющей стали 3PC DIN PN16 в стандартной конфигурации оснащен полнопроходным шаровым сердечником. Внутренний диаметр полнопроходного шарового сердечника соответствует внутреннему диаметру трубопровода, что позволяет избежать сопротивления потоку и потери среднего давления, вызванной уменьшением канала потока. Для циркуляционных трубопроводов с высокими требованиями к скорости потока полнопроходная конструкция шарового крана 3PC эффективно повышает эффективность передачи воды, пара, масла и других сред.

Применимые носителиИ рабочие сценарии:

Фланцевый шаровой кран JOEPAI 3PC DIN может отсекать или соединять жидкие среды внутри промышленных трубопроводов. Благодаря сменным уплотнительным кольцам и различным материалам корпуса клапана этот шаровой клапан совместим с водой, сжатым воздухом, промышленным паром, мазутом, азотной кислотой, уксусной кислотой и другими слабоагрессивными жидкостями. Он широко применяется в химической обработке, производстве пищевых напитков, водоснабжении и канализации, теплопроводах, фармацевтическом производстве и очистке сточных вод для защиты окружающей среды. Будь то низкотемпературные водопроводы с нормальным давлением или высокотемпературные паропроводы, фланцевый шаровой кран JOEPAI из нержавеющей стали 3PC DIN PN16 обеспечивает стабильное уплотнение и длительный срок службы.

Технические характеристики продукта:

Общая структура: модульная разделенная конструкция из трех частей, состоящая из трех частей.

Стандарт соединения: DIN PN16/PN40, фланец DIN2633.

Монтажный размер: DIN3202-F1

Номинальный диаметр: DN15 ~ DN150

Стандарт тестирования: API 598

Канал потока: Полный порт

Шток клапана: Противовыбросовой шток с обратным уплотнением, установленный снизу.

Режим работы: Ручной рычаг с замком; Червячная передача; дополнительный электрический/пневматический привод

Дополнительный материал корпуса: углеродистая сталь WCB, нержавеющая сталь 304, нержавеющая сталь 316.

Температурный диапазон:

Усиленное уплотнение из ПТФЭ: -29 ℃ ~ 180 ℃.

Уплотнение PPL: -29 ℃ ~ 300 ℃

Основные детали и материалы

Основные размеры

Часто задаваемые вопросы

1.Что означает «3ПК» и почему это важно?

«3PC» означает трехкомпонентную конструкцию, в которой средний корпус и два концевых фланца соединены вместе болтами. Такая конструкция позволяет легко осуществлять оперативное обслуживание и очистку без снятия всего клапана с трубопровода, что значительно сокращает время простоя систем, требующих регулярного обслуживания.

2. Каковы основные области применения и подходящие среды для этого клапана?

Этот клапан используется для перекрытия или подключения потока среды в трубопроводах и подходит для воды, пара, масла, азотной кислоты, уксусной кислоты и других агрессивных жидкостей. Он широко применяется в химической, нефтехимической, энергетической и водоочистной промышленности, при этом выбор материалов осуществляется с учетом конкретной среды.

3.Какие материалы доступны для этого клапана?

Варианты корпуса включают углеродистую сталь (WCB), нержавеющую сталь 304 и нержавеющую сталь 316. Внутренние компоненты, такие как шар, шток и болты, доступны из соответствующих марок нержавеющей стали, а седло изготовлено из ПТФЭ, что обеспечивает превосходные характеристики уплотнения.

4.Какие варианты привода и функции безопасности предлагает этот клапан?

Он поддерживает ручное, электрическое и пневматическое управление. Функции безопасности включают в себя противовыбросовой шток с обратным уплотнением, механизм позиционирования на 90°, дополнительное блокирующее устройство для предотвращения неправильной эксплуатации и кронштейн стандарта ISO для легкой установки привода.

5.Какие размеры доступны и можно ли изготовить клапан по индивидуальному заказу?

Мы предлагаем размеры от DN15 до DN150. Доступна индивидуальная настройка для специальных материалов, номинальных давлений, типов соединений (включая стыковое и раструбное сварное соединение) и упаковки. Пожалуйста, свяжитесь с нашим отделом продаж и сообщите ваши конкретные требования.
