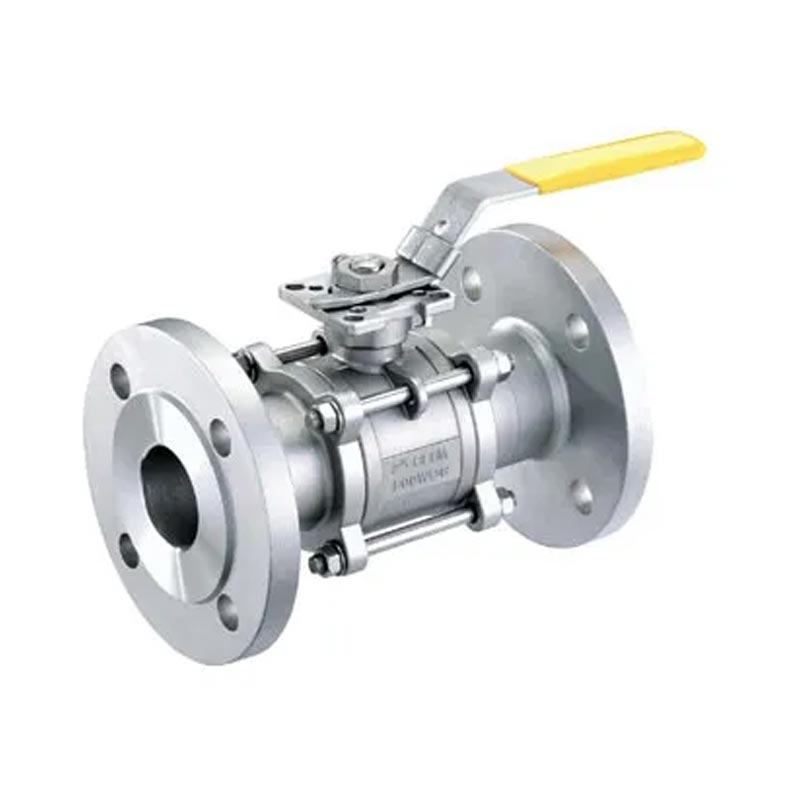

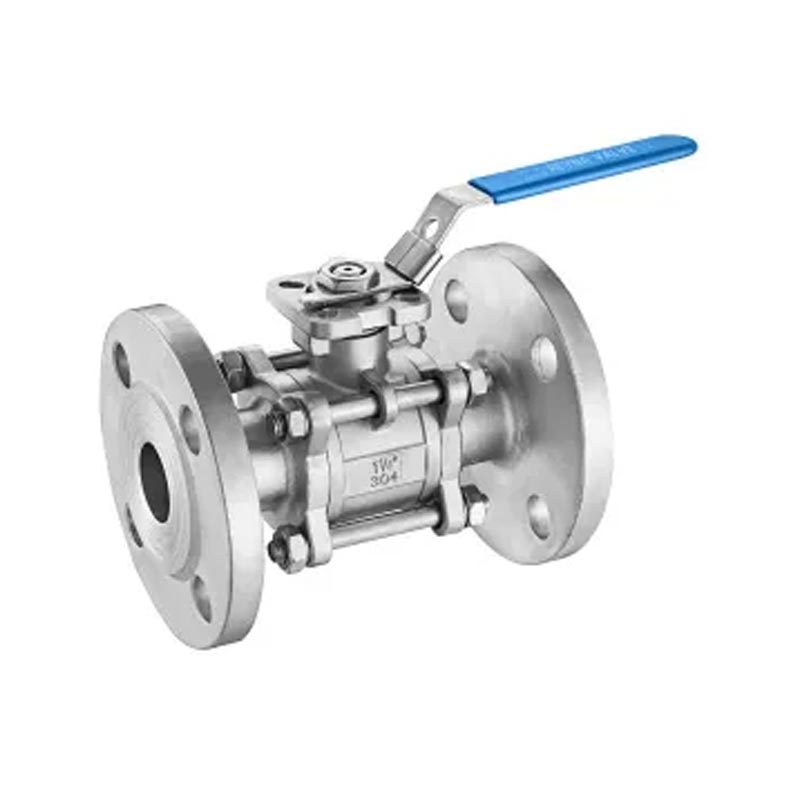

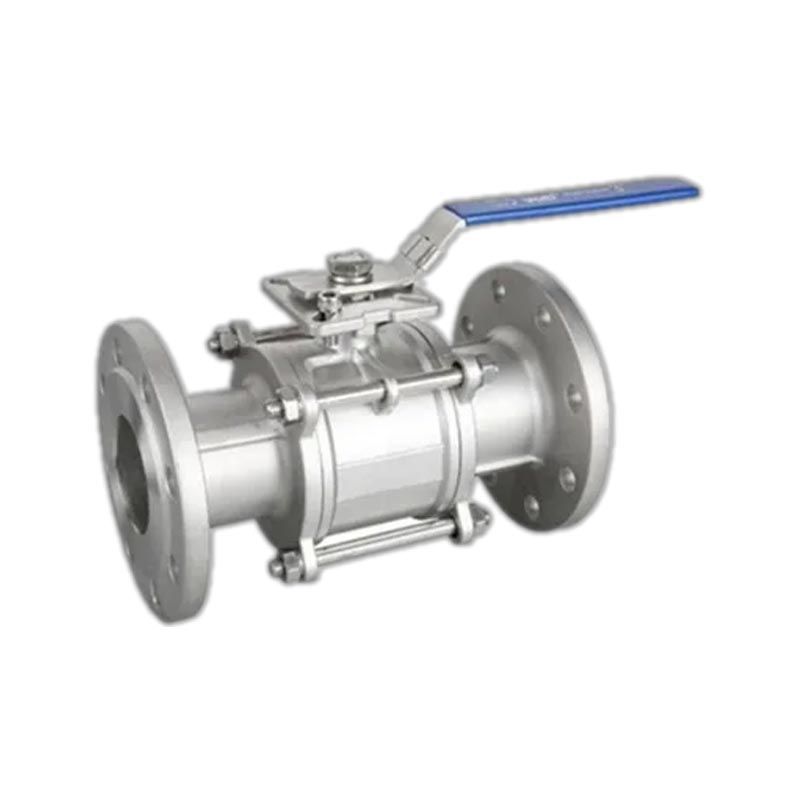

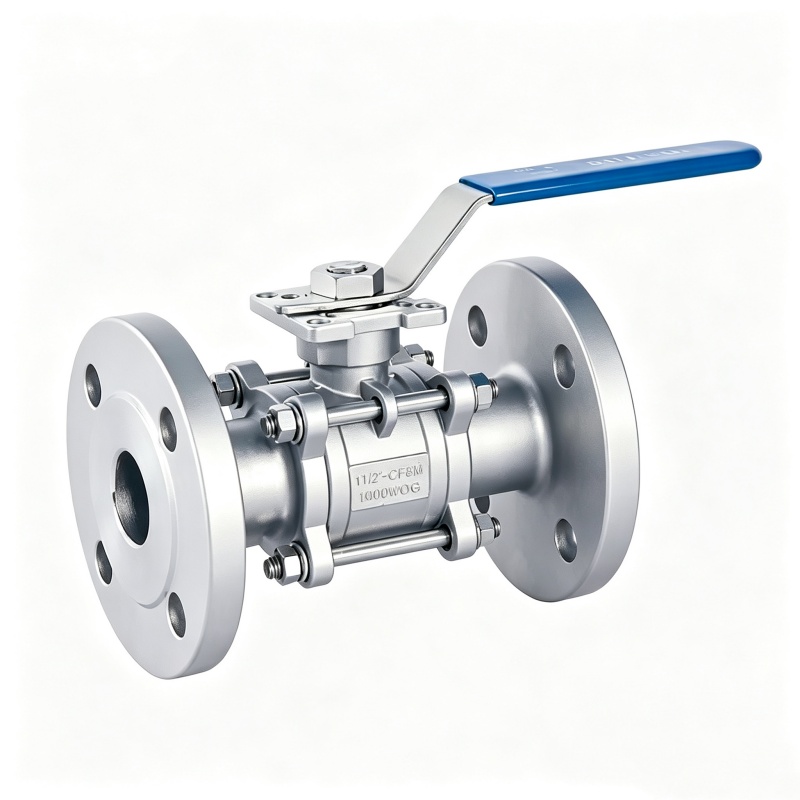

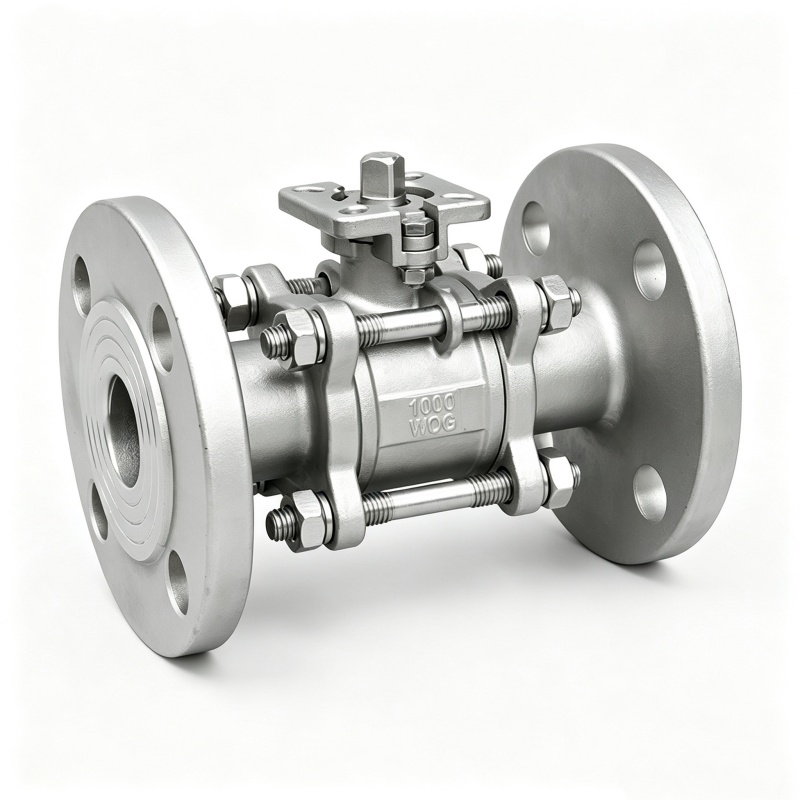

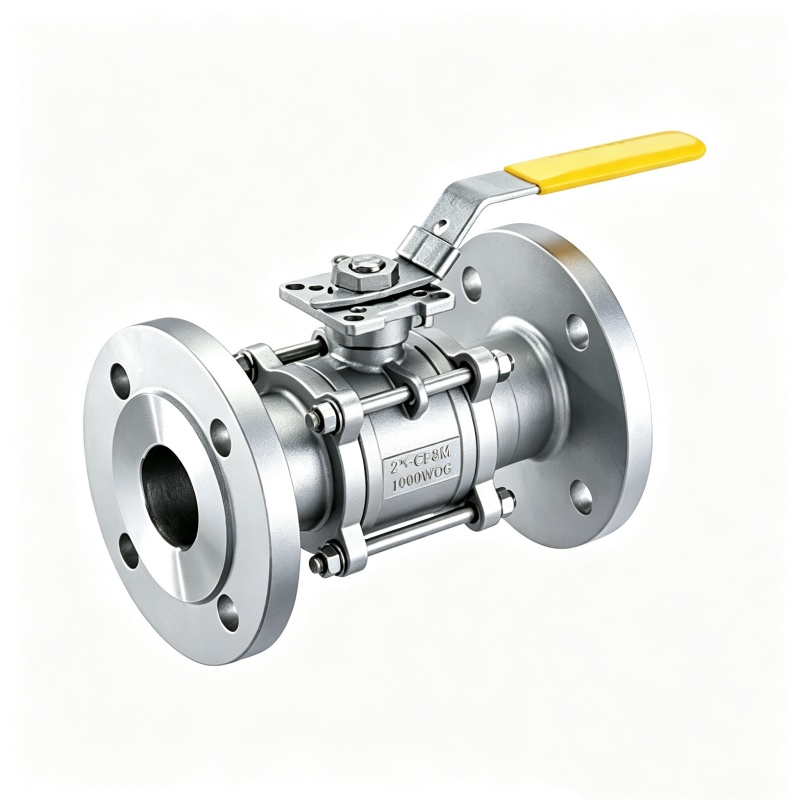

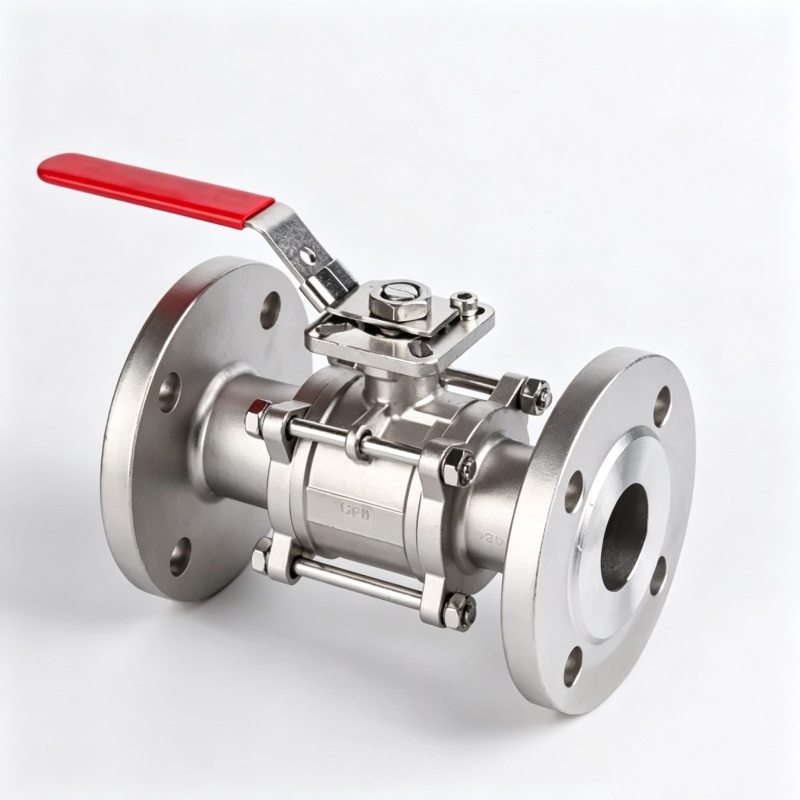

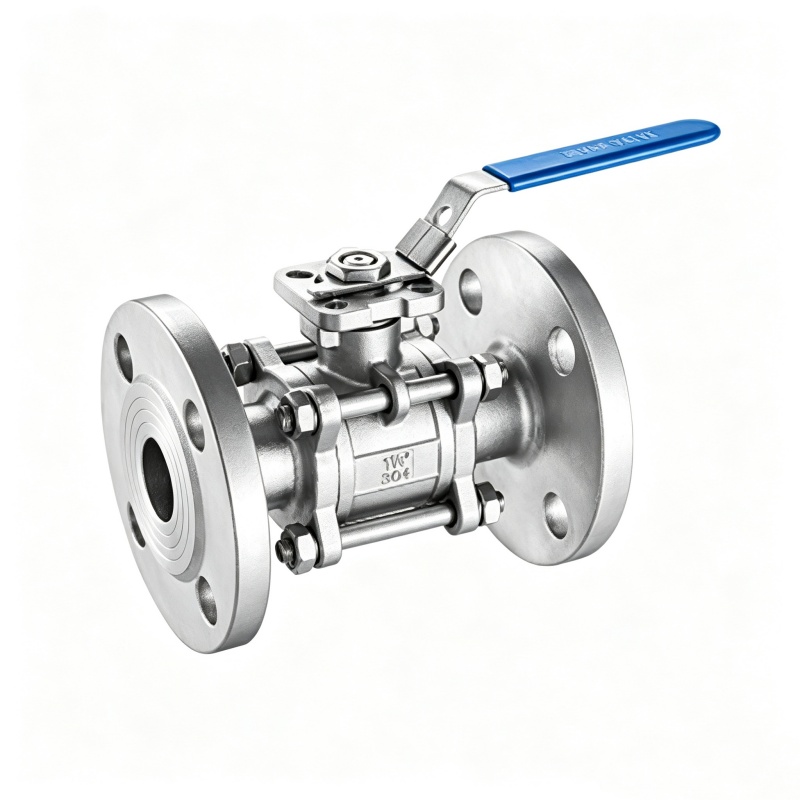

JOEPAI специализируется на производстве, исследованиях и разработках, проектировании, продаже и обслуживании шаровых кранов, запорных клапанов, обратных клапанов, дроссельных заслонок и фильтров. Современные промышленные трубопроводные системы требуют от клапанов гораздо большего, чем простое отключение и регулирование расхода. Фланцевый шаровой кран Mounting Pad 3PC разработан для применений, требующих частого включения-выключения, автоматической интеграции и низких затрат на техническое обслуживание. Независимо от того, используется ли этот шаровой кран в нефте- и газопроводах, на химических перерабатывающих заводах или в контурах охлаждающей воды электростанций, он обеспечивает надежные и безопасные решения по контролю жидкости.
Класс давления: PN16–PN40 (класс 150–300).
Диапазон температур: от -20°C до +200°C (с седлами из ПТФЭ)

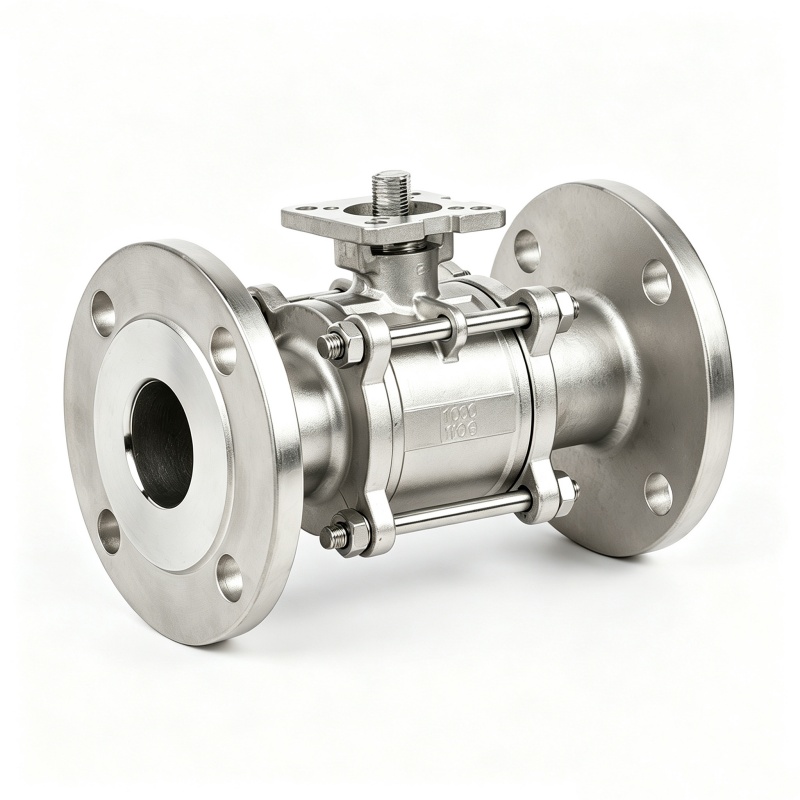

Монтажная платформа: соответствует стандарту ISO 5211 для прямого монтажа привода.
Пузырькоплотное уплотнение с нулевой утечкой:Наш фланцевый шаровой клапан 3PC с монтажной подушкой оснащен седлами из ПТФЭ в сочетании с саморегулирующейся конструкцией предварительной нагрузки. Он сохраняет герметичность даже после 10 000 циклов открытия-закрытия. Для паропроводов с частым срабатыванием поворотный ход на 90° обеспечивает полное открытие или закрытие за 2 секунды, что идеально подходит для автоматизированных производственных линий, требующих быстрого реагирования.
Низкий рабочий крутящий момент:Шар этого фланцевого шарового крана 3PC подвергается зеркальной полировке (Ra ≤ 0,4 мкм), что снижает рабочий крутящий момент на 25 % по сравнению со стандартной отделкой поверхности. Это позволяет клиентам выбирать приводы меньшего размера, снижая затраты на закупки и энергопотребление.
Противовыбросовая конструкция штока: Шток клапана оснащен двойными уплотнительными кольцами и нагруженным под напряжением уплотнением для эффективного предотвращения утечки опасных сред. Между штоком и шаром установлено антистатическое устройство, гарантирующее безопасную работу с легковоспламеняющимися и взрывоопасными жидкостями.
Удобная структура обслуживания:Фланцевый шаровой кран 3PC, имеющий корпус, состоящий из трех частей, позволяет проводить внутреннюю очистку, замену уплотнений и проверку компонентов на месте, не снимая весь клапан с трубопровода, что значительно сокращает время простоя.
Обладая превосходными характеристиками уплотнения и полной совместимостью с автоматизацией, фланцевый шаровой кран Mounting Pad 3PC широко применяется в следующих секторах:
Системы охлаждающей воды электростанций: устойчивы к коррозии и не имеют утечек, идеально подходят для оборотной воды и закрытых контуров охлаждения.
Химическое оборудование, монтируемое на раме: дополнительная конструкция CF8M устойчива к хлоридам и агрессивным химическим средам.
Станции учета природного газа: конструкция с низким крутящим моментом хорошо работает с пневматическими/электрическими приводами для дистанционного регулирования.
Пищевые и фармацевтические трубопроводы: простая очистка на месте, соответствие гигиеническим технологическим стандартам.
Выбор материала корпуса напрямую определяет срок службы и безопасность шарового крана при конкретных условиях работы:
Корпус и торцевые крышки:Углеродистая сталь WCB (для воды, воздуха, пара ≤200°C) / CF8 (нержавеющая сталь 304, для слабых кислот и обычных химикатов) / CF8M (нержавеющая сталь 316, для хлоридсодержащих сред и морской воды)
Мяч:SS304/SS316 (стандарт)/SS316L Низкоуглеродистая марка (устойчива к межкристаллитной коррозии после сварки)
Сиденье:ПТФЭ (стандартный, -20~200°C) / Высокотемпературный сплав PPL (-29~280°C) / Усиленный сорт из PEEK (только по индивидуальному заказу)
Стандарт фланца: Фланцевый шаровой клапан 3PC с монтажной подушкой в стандартной комплектации поставляется со схемами сверления по ANSI B16.5, класс 150; другие стандарты, включая DIN, JIS и PN, доступны по индивидуальному запросу.

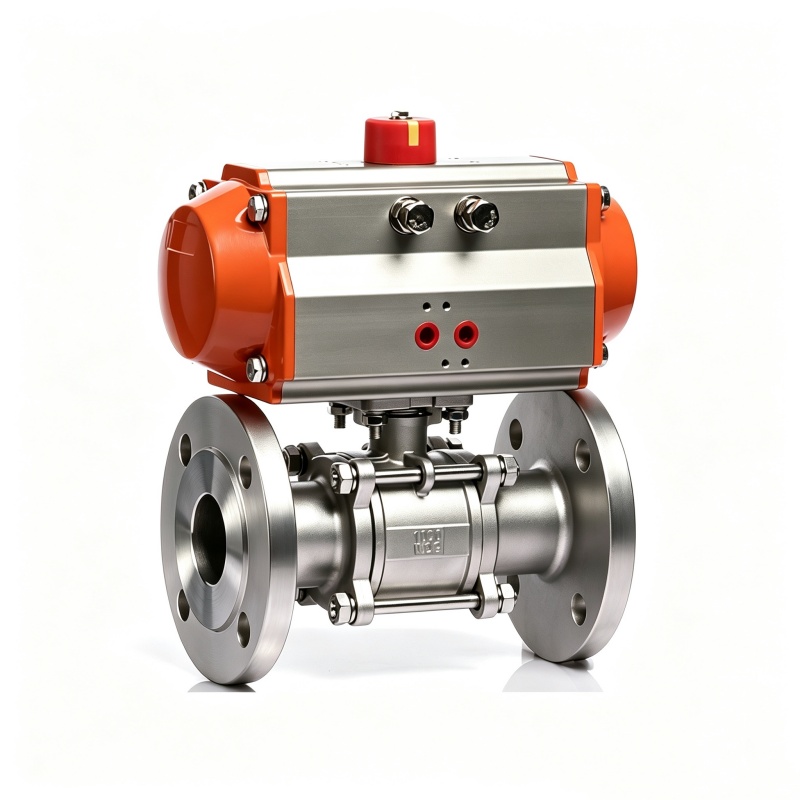

Выбор привода: для конфигураций пневматического или электрического привода убедитесь, что выходной крутящий момент привода соответствует рабочему давлению клапана. Клиентам рекомендуется указывать среднее давление, номинальный диаметр и частоту переключения. Техническая команда JOEPAI может предложить точную поддержку в расчете размеров.
| 1 | Шестигранная гайка | СС304/СС | 9 | Упорная шайба | ПТФЭ |
| 2 | Болт | СС304/СС | 10 | Упаковка | ПТФЭ |
| 3 | Болт Шайба | СС304/СС | 11 | железа | СС304/СС |
| 4 | Тело | ВКБ/CF8M/CF8 | 12 | Ручка | СС304/СС |
| 5 | Кепка | ВКБ/CF8M/CF8 | 13 | Пружинная шайба | СС304/СС |
| 6 | Сиденье | ПТФЭ | 14 | Штоковая гайка | СС304/СС |
| 7 | Мяч | СС316/СС304/СС | 15 | Пластиковая крышка | Пластик |
| 8 | Корень | СС316/СС304/СС |
| НПС | DN | d | D | Д1 | Д2 | T | f | L | W | H | З-д |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
A: Непрерывная работа при температуре до 150°C. Для более высоких температур мы предлагаем седла из PPL или усиленного PTFE (до 260°C) – укажите при заказе.
О: Нет. Это двухпозиционный клапан (полностью открытый или полностью закрытый). Для регулирования расхода мы рекомендуем нашу серию шаровых кранов с V-образным отверстием.
A: WCB для воды/воздуха/пара; CF8 для мягких кислот; CF8M для морской воды, хлоридов и агрессивных химикатов. См. таблицу материалов выше.
