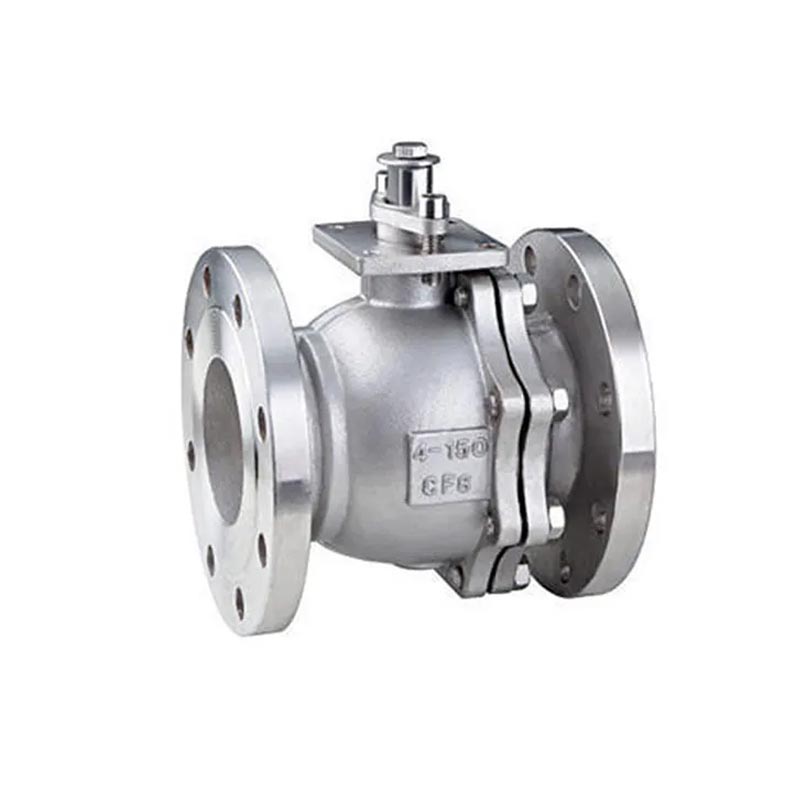

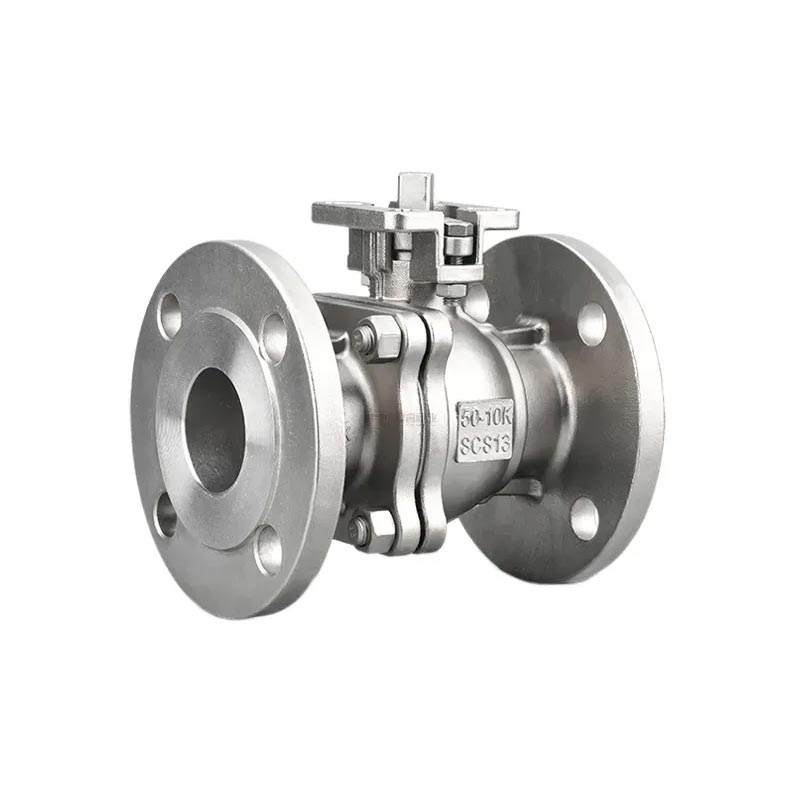

Высококачественный фланцевый шаровой кран JOEPAI из нержавеющей стали стандарта JIS10K имеет превосходное уплотнение. стабильность и структурная прочность, что делает его основным клапаном для контроля жидкости в пищевых продуктах, фармацевтическая и химическая промышленность.
Изготовлено компанией Wenzhou Joepai Valve Co., Ltd., чей предшественник Jingyue Valve Factory был Компания JOEPAI, основанная в 2003 году, имеет более чем десятилетний опыт производства шаровых кранов из нержавеющей стали. пожарные гидранты, бустерные клапаны и решения для управления промышленными потоками.
Полнопортовая конструкция снижает сопротивление потоку. Подставка для прямого монтажа ISO5211 делает установку привода более простой и надежной.
Усовершенствованная защитная конструкция штока предотвращает выброс штока и повышает безопасность эксплуатации под давлением.
Рычажное управление с запирающим устройством. Для автоматизации доступен пневматический или электрический привод.
Седло, прокладка, упорная шайба и уплотнение из ПТФЭ обеспечивают превосходную стабильность уплотнения и химическую стойкость.
Возможность непосредственного осмотра и ремонта в режиме онлайн, что сокращает время простоя оборудования и затраты на техническое обслуживание.
Специально разработанный шток клапана фланцевого шарового крана из нержавеющей стали JIS10K позволяет легко открывать и закрывать его с небольшим рабочим крутящим моментом.
Оставьте положение, в котором ручка клапана может вращаться.
Не может использоваться для регулирования.
Шаровые краны с приводными механизмами следует устанавливать вертикально.
Эта функция полностью решает проблему традиционных клапанов, влияющих на уплотнение из-за трения между уплотняющими поверхностями.
Фланцевые шаровые краны из нержавеющей стали стандарта JIS10K, установленные на трубопроводах, можно непосредственно проверять и ремонтировать в режиме онлайн, что эффективно сокращает время простоя оборудования и снижает затраты.
Устраняет проблему аномального повышения давления в среде камеры клапана, влияющего на безопасность во время использования.
Специально разработанный шток клапана можно легко открывать и закрывать с помощью небольшого маховика.
В клапанах механическая сила, создаваемая штоком клапана, прижимает шаровой клин к седлу клапана для герметизации, обеспечивая надежное уплотнение в различных рабочих условиях.
Когда сфера отклоняется от седла клапана, жидкость равномерно проходит вдоль уплотняющей поверхности под углом 360°, уменьшая локальное размывание и вымывая накопившиеся вещества.
| Нет. | Название детали | Материал |
|---|---|---|
| 1 | Тело | СУС304/СУС316/ВКБ |
| 2 | Сиденье | ПТФЭ |
| 3 | Мяч | СУС304/СУС316/СС |
| 4 | Болт | СУС304/СС |
| 5 | Прокладка | ПТФЭ |
| 6 | Орех | СУС304/СС |
| 7 | Кепка | СУС304/СУС316/ВКБ |
| 8 | Корень | СУС304/СС |
| 9 | Упорная шайба | ПТФЭ |
| 10 | Упаковка | ПТФЭ |
| 11 | железа | СУС304/СС |
| 12 | Штоковая гайка | СУС304/СС |
| 13 | Ручка | СУС304/СС |
Материалы могут быть адаптированы в соответствии с условиями работы, средами, требованиями к давлению и температуре.
| DN | A | F | G | K | T | H | C | D | E | h | N | M | Ра | руб. | Р2 | Р1 | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 48.8 | 70 | 95 | 11 | 1 | 107 | 73 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 18 | 54 | 75 | 100 | 13 | 1 | 117 | 76 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 1" | 24 | 66 | 90 | 125 | 13 | 1 | 127 | 86 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/4" | 32 | 77 | 100 | 135 | 14 | 2 | 137 | 91 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/2" | 36 | 85 | 105 | 140 | 14 | 2 | 165 | 119 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 96 | 120 | 155 | 14 | 2 | 177 | 127 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2-1/2" | 62 | 116 | 140 | 175 | 16 | 2 | 188.5 | 136 | 240 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 3" | 78 | 126 | 150 | 185 | 16 | 2 | 203.5 | 164 | 260 | 17 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 17 |
| 4" | 100 | 151.8 | 175 | 210 | 16 | 2 | 228 | 178 | 320 | 19 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 19 |
Размеры указаны для справки. Перед заказом проверьте окончательные чертежи и монтажные размеры привода в JOEPAI.
Компания Wenzhou Joepai Valve Co., Ltd. расположена в районе Лунвань города Вэньчжоу провинции Чжэцзян. недалеко от аэропорта, с удобной транспортной развязкой. Компания объединяет проектирование, разработку, Производство и продажа как профессиональное предприятие по производству решений для управления промышленными потоками.
Компания имеет проектирование клапанов CAD, трехмерное формование UG и испытательный центр контроля качества. Мощное производственное оборудование и совершенные методы тестирования эффективно улучшают качество продукции и защищать интересы клиентов.
ДЖОЭПАЙ прошла сертификацию системы менеджмента качества ISO 9001. Основные продукты получили CE CE сертификация. Шаровые краны прошли корейскую сертификацию KC. Продукция пожарных гидрантов прошла Сертификация австралийского стандарта AS 2419.2-2009, а система Dual Booster соответствует техническому стандарту AS 2419.3. спецификации.
На экспорт приходится около 85% общего объема продаж. Пожалуйста, свяжитесь с нами для получения конкретного сертификата, применимого к этой модели, и количества заказа.
Этот фланцевый шаровой кран из нержавеющей стали JIS10K широко используется в пищевой, фармацевтической, химической, нефтяные, газовые, водопроводные и другие промышленные трубопроводы для перекрытия и регулирования расхода. Не рекомендуется использовать дросселирование.
Техническая группа обеспечивает индивидуальную поддержку проектирования решений на основе давления, температуры, среды, проектных чертежей или образцов.
Прецизионный обрабатывающий центр с ЧПУ и автоматизированная система сборки обеспечивают стабильное качество и высокую точность.
Гарантия 12 месяцев с момента поставки. Продукты будут отремонтированы или заменены бесплатно в случае проблем с качеством, не вызванных человеческим фактором.
Клиентам со всего мира доступны индивидуальные решения в области клапанов, материалы, размеры, приводы и требования бренда.
Нет. Этот фланцевый шаровой кран из нержавеющей стали стандарта JIS10K предназначен для перекрытия и регулирования расхода. Не рекомендуется использовать дросселирование.
Да. Он оснащен площадкой для прямого монтажа ISO5211 и поддерживает работу пневматического или электрического привода.
Да. JOEPAI обеспечивает индивидуальную настройку на основе рабочих параметров, чертежей или образцов. Доступна поддержка OEM/ODM.
Наша компания имеет сертификат ISO 9001. Основная продукция сертифицирована ЕС CE, шаровые краны — корейской сертификацией KC, а продукция пожарных гидрантов — австралийской сертификацией AS 2419.2-2009.
Мы предоставляем 12-месячную гарантию с даты поставки на проблемы с качеством, не вызванные человеческим фактором.
Пожалуйста, свяжитесь с нашей технической командой и сообщите давление, температуру, среду, стандарт подключения и чертежи. Мы подтвердим окончательные размеры и детали крепления привода.
