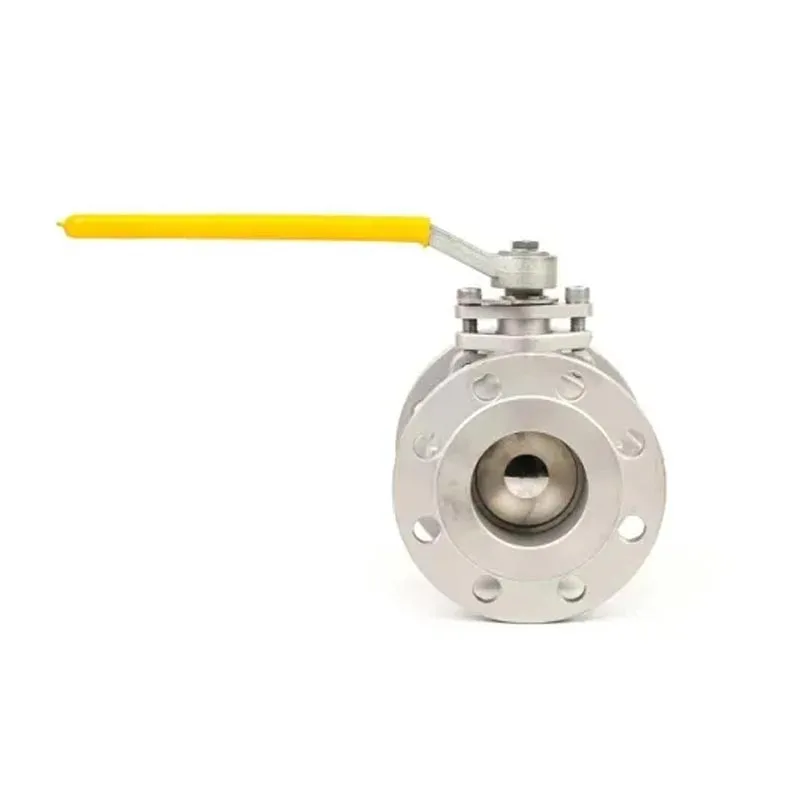

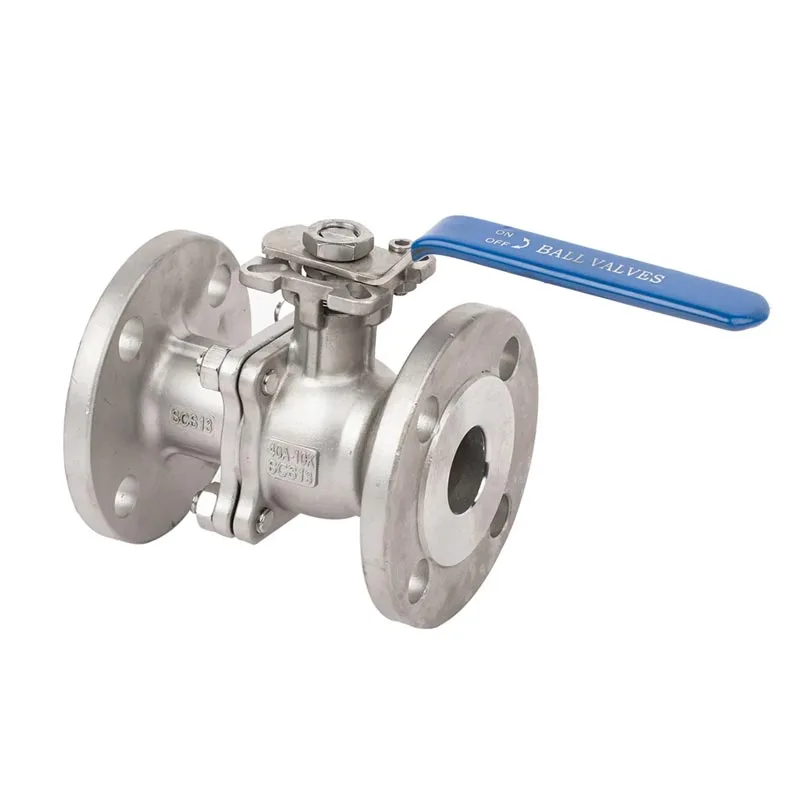

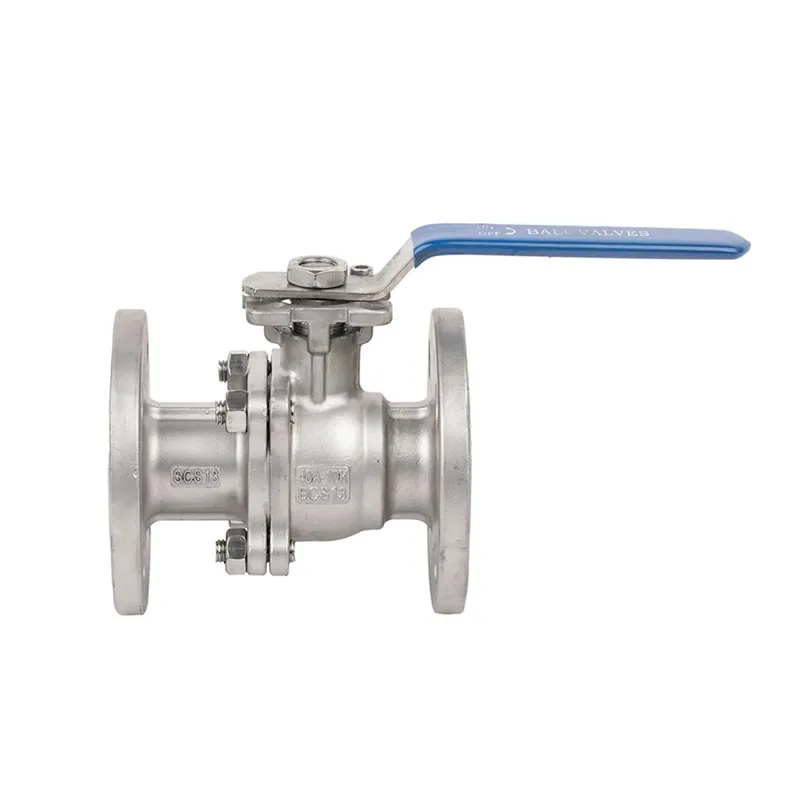

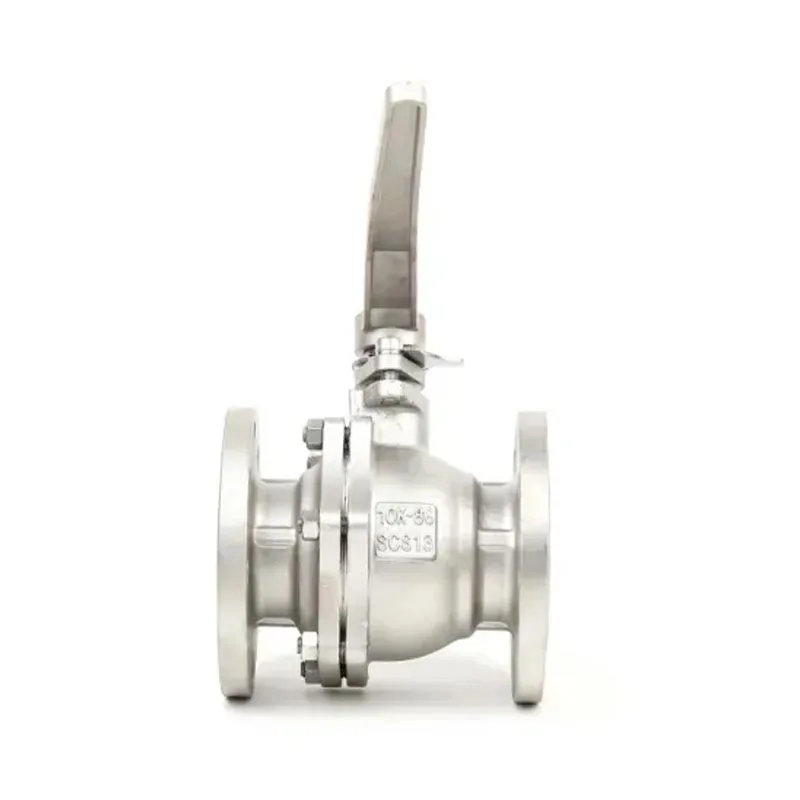

PN16 ГБ Стандартный фланговый шариковой клапан с фланцом 2PC с ISO 5211 Direct Mounting Pad

Joepai High Quality PN16 GB Стандартный фланцевый шариковой клапан с фланцевым шариком с ISO 5211 Direct Mounting Pad является наиболее распространенным клапаном шарикового клапана типа фланца, его корпус клапана-это структура с двумя частями. Согласно материалу клапана, его можно разделить на 2 -печему фланцево -шаровое клапан из нержавеющей стали 304 (CF8), 316 (CF8M) и 2pc фланцевого шарикового клапана углеродистой стали (WCB). Пожалуйста, не стесняйтесь обращаться к нам, чтобы получить лучшую цену. Joepai имеет более чем 20 -летний опыт работы, продукты высокого качества. Большой запас, быстрая доставка.

Отправить запрос

Описание продукта

Как высокотехнологичное предприятие, которое было глубоко вовлечено в клапан Производственная площадка в течение многих лет, Joepai фокусируется на предоставлении клиентов с стандартными и индивидуальными продуктами клапана, охватывая все категории, такие как Клапаны затвора, стандартный фланцевой клапан с фланцом 2 шт. клапаны. Joepai всегда принимает «точную настройку и качественное сопровождение» как ядро его обслуживания и обеспечивает беспрепятственное сотрудничество с клиентами через полную систему обслуживания.

Особенности продукта:

Стебель клапана оснащен антистатическими настройками
Проектирование анти экструзионного устройства с стеблем клапана
На стальной шаричке есть отверстия для снятия давления
Проектирование платформы прямой установки привода с использованием ISO 5211

Деталь продукта:

Диапазон давления: 10K
Лица на личную размеры: JIS 2002-2000
Фланджевые измерения: JIS B2212-1999
Дизайн: ANSI 16.34
Тест: GB/T13927-1992
Полный порт, ISO5211 Direct Mounting Pad
Устойчивый к выдумке дизайн стебля
Работа рычага с блокирующим устройством, пневматическим или электрическим приводом
Материал Стандарт: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

GB Standard 2PC Flanged Ball Valve

Основные детали и материалы

1	Тело	SUS304/SUS316/WCB	8	Корень	SUS304/SS
2	Сиденье	PTFE	9	Упорная шайба	PTFE
3	Мяч	SUS304/SUS316/SS	10	Упаковка	PTFE
4	Болт	SUS304/SS	11	Железа	SUS304/SS
5	Прокладка	PTFE	12	Стебельный орех	SUS304/SS
6	Орех	SUS304/SS	13	Ручка	SUS304/SS
7	Капля	SUS304/SUS316/WCB

Основные измерения

Дн	A	F	G	K	T	H	C	D	E	h	N	M	Раствор	РБ	R2	R1	S
1/2 "	15	48.8	70	95	11	1	107	73	140	9	4	15	18	21	3	3	9
3/4 "	18	54	75	100	13	1	117	76	140	9	4	15	18	21	3	3	9
1 "	24	66	90	125	13	1	127	86	165	11	4	19	21	25	3	3.5	11
11/4 "	32	77	100	135	14	2	137	91	165	11	4	19	21	25	3	3.5	11
11/2 "	36	85	105	140	14	2	165	119	195	14	4	19	25	35	3.5	4.5	14
2 "	50	96	120	155	14	2	177	127	195	14	4	19	25	35	3.5	4.5	14
21/2 "	62	116	140	175	16	2	188.5	136	240	14	4	19	25	35	3.5	4.5	14
3 "	78	126	150	185	16	2	203.5	164	260	17	8	19	35	51	4.5	5.5	17
4 "	100	151.8	175	210	16	2	228	178	320	19	8	19	35	51	4.5	5.5	19

GB Standard 2PC Flanged Ball Valve
