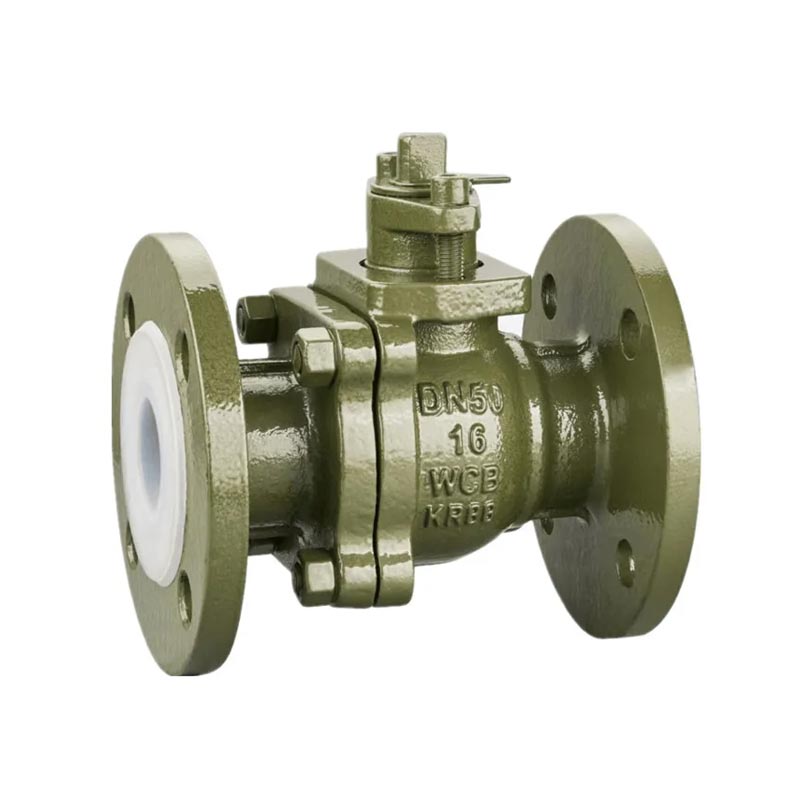

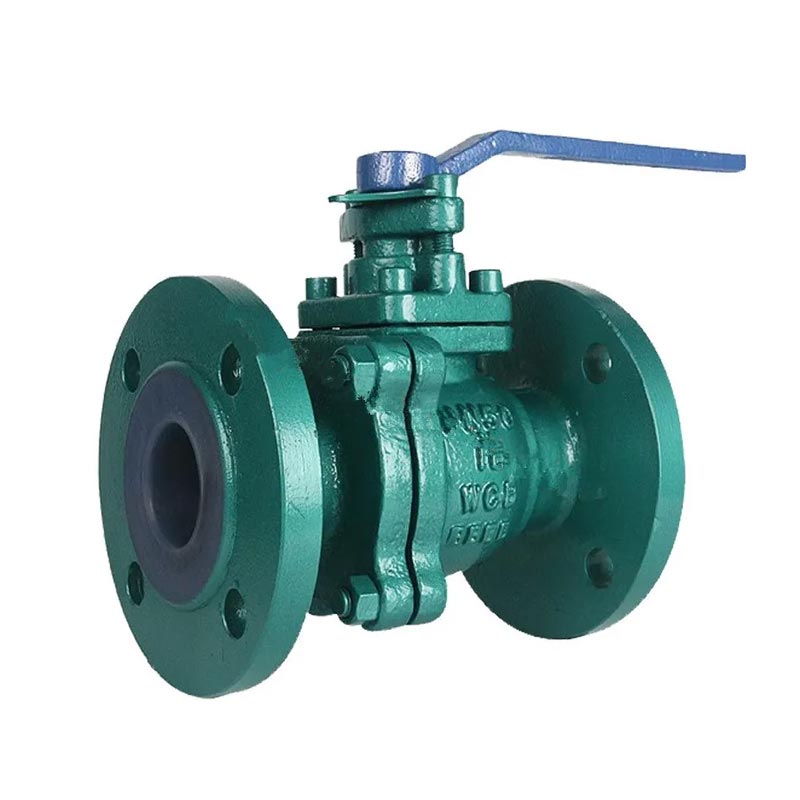

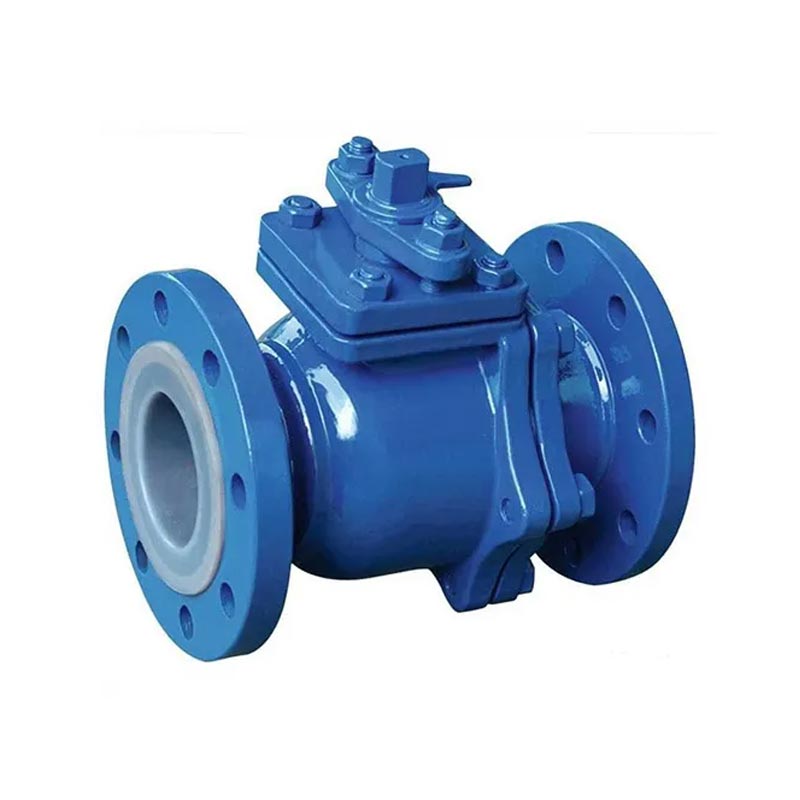

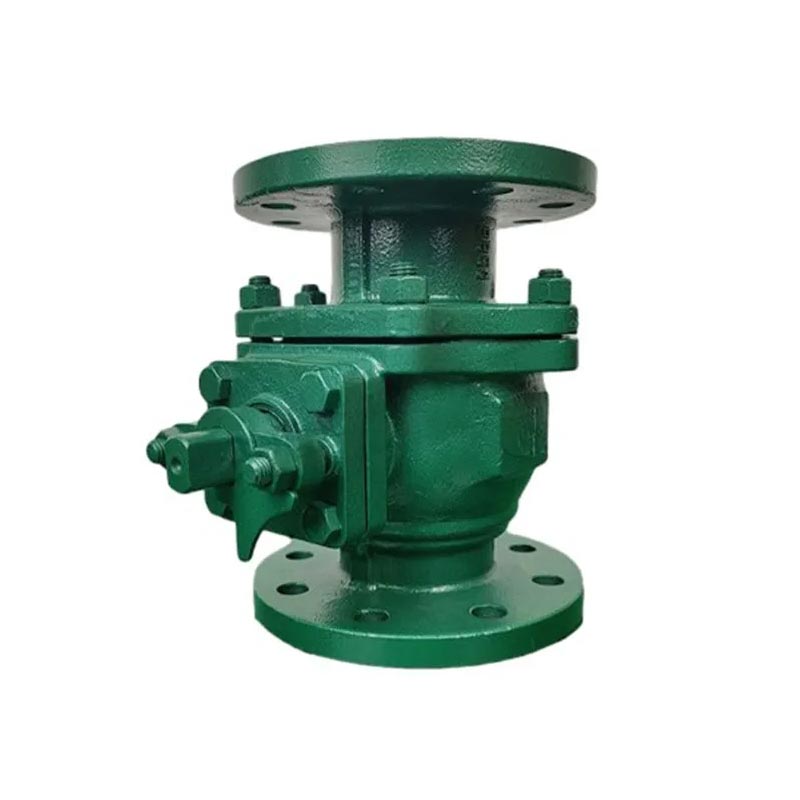

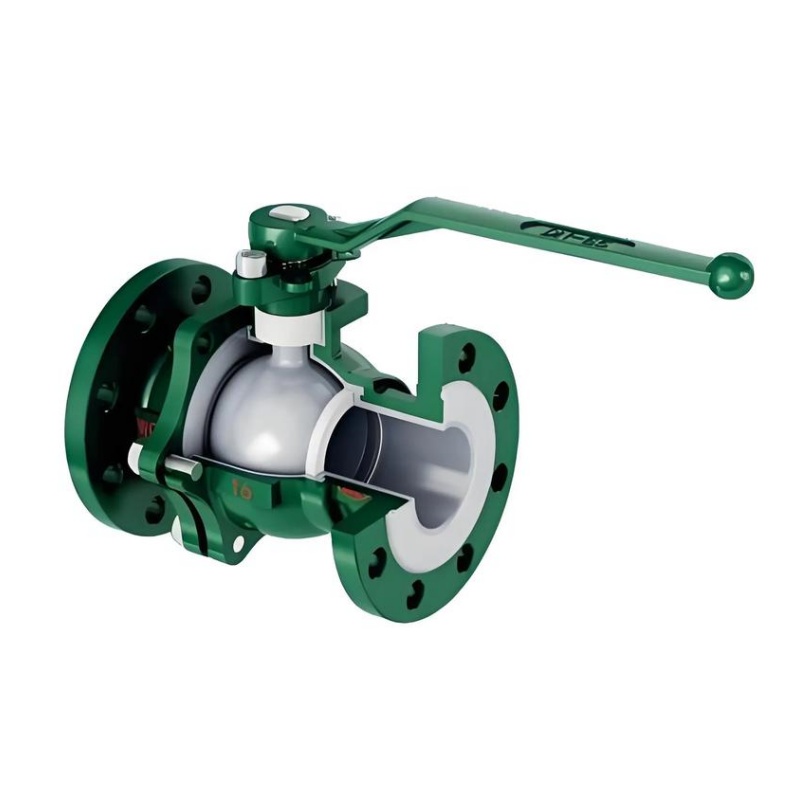

Фланцевый шаровой кран с футеровкой из фтора

Фланцевый шаровой клапан JOEPAI с футеровкой из фтора представляет собой коррозионностойкий запорный клапан, широко используемый в химической, экологической, нефтехимической, фармацевтической, гальванической и металлургической промышленности. Благодаря полнопроходной конструкции и футеровке из материала PTFE, FEP или PFA, он может эффективно блокировать коррозию металла корпуса клапана под действием сильных агрессивных сред, а также поддерживать долговременную герметизацию и работу в экстремальных рабочих условиях, таких как плавиковая кислота, царская водка, концентрированная азотная кислота и сильная щелочь. Композитная конструкция металлического корпуса и неметаллической антикоррозионной футеровки решает распространенную в отрасли проблему, связанную с выходом обычных металлических клапанов из строя в условиях коррозии. Полнопроходная конструкция устраняет мертвые зоны уменьшенного диаметра, что приводит к гораздо меньшему сопротивлению жидкости, чем у аналогичного размера.шаровые клапаныиобратные клапаны, в то время как полностью облицованный шар образует точную пару уплотнений с седлом, обеспечивая нулевую утечку в закрытом состоянии. Фторопластовая накладка, изготовленная с использованием технологии комплексной компрессионной накладки, плотно прилегает к корпусу клапана из углеродистой стали, предотвращая отслаивание или вздутие даже при длительной эксплуатации. Внутренняя футеровка с низким коэффициентом трения также позволяет избежать засорения или заклинивания во время работы, обеспечивая стабильную работу в приложениях, требующих чрезвычайно высокого уровня защиты от коррозии.

Преимущества продукта

1. Механизм истинной коррозионной стойкости: Физическая изоляция металла от среды; Низкая проницаемость значительно задерживает возникновение коррозии; Подходит для смешанных кислот, отработанных кислот, переменных сред.

2. Медленное разрушение уплотнения в кислотно-щелочных циклах: после 10 000 кислотно-щелочных циклов утечка ≤ 50 частей на миллион (ISO 5208, уровень A).

3. Реальная ценность полнопроходных сред: Предназначен для кристаллизующихся, полимеризованных, содержащих твердые частицы или высоковязких сред; Предотвращает засорение, уменьшает необходимость очистки, снижает риск заедания.

Детали продукта

ЛИЦОМ К ЛИЦУ: GB/T12221-1989
РАЗМЕРЫ КОНЦА ФЛАНЦА: GB/T9113.1-2000
ДИЗАЙН: ГБ/Т12237-1989
ТЕСТ: ГБ/Т13927-1992
ПОЛНОПОРТОВАЯ, ПОДКЛАДКА ДЛЯ ПРЯМОГО МОНТАЖА ISO5211
ВЫРЫВОЗАЩИТНАЯ КОНСТРУКЦИЯ ШТОКА
РЫЧАГ УПРАВЛЕНИЯ/БЛОКИРОВОЧНОЕ УСТРОЙСТВО
ЛИТЬЕ КОРПУСА
СТАНДАРТ МАТЕРИАЛА: S45C/ASTM A216 GR-WCB/DIN1.00619.
СС316/АСТМ А351 ГР-КФ8М/ДИН1.4408
СС304/АСТМ А351 ГР-КФ8/ДИН1.4308

Основные детали и материалы

Материал футеровки: FEP для обычных сильных кислот; PFA для высокотемпературных концентрированных кислот; ПТФЭ, отвечающий требованиям широкой химической совместимости и высокой чистоты.

Пригодность к вакууму: «Да» означает пригодность для процессов с отрицательным давлением.

Стандарт фланца: должен соответствовать вашему трубопроводу (HG/GB/ANSI/DIN)

Основные размеры

Номинальный диаметр		Стандартные размеры/мм							Ссылка/мм
Ду/мм	NPS/дюйм	L	D	Д1	Д2	f	b	Z-Фд	Д0	H	Вт/кг
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4 дюйма	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2 дюйма	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5 дюймов	320	250	210	185	3	22	8-Ф18	500	210	38
150	6 дюймов	360	285	240	210	3	22	8-Ф22	200	450	55
200	8 дюймов	400	340	295	265	3	24	8-Ф22	240	490	93
250	10 дюймов	450	395	350	320	3	26	12-Ф22	240	550	150
300	12 дюймов	610	445	400	368	4	26	12-Ф22	320	600	320
350	14 дюймов	686	505	460	428	4	26	16-Ф22	320	675	400
400	16 дюймов	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4 дюйма	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2 дюйма	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5 дюймов	320	250	210	185	3	22	8-Ф18	500	210	38
150	6 дюймов	360	285	240	210	3	22	8-Ф23	200	450	55
200	8 дюймов	400	340	295	265	3	24	12-Ф23	240	490	93
250	10 дюймов	450	405	355	320	3	26	12-Ф25	240	550	150
300	12 дюймов	610	460	410	375	4	28	12-Ф25	320	600	320
350	14 дюймов	686	520	470	435	4	30	16-Ф25	320	675	400
400	16 дюймов	762	580	525	485	4	32	16-Ф30	360	780	500
Ру25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4 дюйма	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2 дюйма	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5 дюймов	320	270	220	188	3	26	8-Ф26	200	210	38
150	6 дюймов	360	300	250	218	3	28	8-Ф26	200	450	55
200	8 дюймов	400	360	310	278	3	30	12-Ф26	240	495	93
250	10 дюймов	450	425	370	332	3	32	12-Ф30	280	555	150
300	12 дюймов	610	485	430	390	4	34	12-Ф30	320	605	320
350	14 дюймов	686	555	490	448	4	38	16-Ф33	320	685	400

Часто задаваемые вопросы

1. Какие сертификаты качества имеют шаровые краны с фторсодержащим покрытием JOEPAI?

Наша компания прошла сертификацию системы менеджмента качества ISO 9001. Наша основная продукция получила сертификацию CE и соответствует международным стандартам безопасности и охраны окружающей среды. Все продукты могут предоставлять отчеты о отслеживании материалов (MTC) и документы по экспортной сертификации (CE, ISO) для соответствия требованиям всего процесса проекта.

2. С какими агрессивными средами может работать ваш шаровой кран с фторсодержащим покрытием?

Фланцевый шаровой кран с футеровкой из фтора специально разработан для работы в средах с высокой коррозией и высокой чистотой, с футеровкой из PTFE/FEP/PFA. Он может эффективно блокировать коррозию металла корпуса клапана под воздействием сильных агрессивных сред, а также поддерживать долгосрочную герметизацию и работу в экстремальных рабочих условиях, таких как плавиковая кислота, царская водка, концентрированная азотная кислота и сильная щелочь.

3: Каковы основные характеристики шарового крана?

Основными характеристиками шаровых кранов являются их компактная конструкция, простота в эксплуатации и обслуживании, пригодность для обычных рабочих сред, таких как вода, растворители, кислоты и природный газ, а также для сред с тяжелыми условиями работы, таких как кислород, перекись водорода, метан и этилен. Фланцевый шаровой клапан с футеровкой из фтора можно плотно закрыть при повороте всего на 90 градусов и небольшом крутящем моменте. Полностью равномерная полость корпуса клапана обеспечивает низкое сопротивление, прямой канал потока среды.

4. Каким стандартам проектирования и тестирования вы следуете?

Согласно деталям продукта: ЛИЦОМ К ЛИЦУ: GB/T12221-1989; РАЗМЕРЫ КОНЦА ФЛАНЦА: GB/T9113.1-2000; ДИЗАЙН: ГБ/Т12237-1989; ТЕСТ: ГБ/Т13927-1992. Клапан является ПОЛНОПРОХОДНЫМ, РЫЧАГОВЫМ УСТРОЙСТВОМ/БЛОКИРОВОЧНЫМ УСТРОЙСТВОМ и ПОДУШКОЙ ДЛЯ ПРЯМОГО МОНТАЖА ISO5211, опционально для автоматизированных операций, ВЫДУВОЗАЩИТНОЙ КОНСТРУКЦИЕЙ ШТОКА и ЛИТЬЕМ КОРПУСОМ.

5: Какие материалы используются для основных частей и корпуса?

Детали корпуса и материалы основных частей: Корпус WCB/CF8/CF8M, Крышка WCB/CF8/CF8M, Седло из PTFE/PPL, Шарик из SS304/SS316, Болт из SS/SS316, Прокладка из PTFE, Гайка из SS/SS316, Шток из SS304/SS316, Упорные подушки из PTFE, Уплотнительные кольца из Viton, Сальник из PTFE. СС/СС316. Стандартные варианты материалов включают S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 и SS304/ASTM A351 GR-CF8/DIN1.4308.

6: Для каких применений широко используется этот клапан?

Широко используется в химической, фармацевтической, гальванотехнике, плавке и защите окружающей среды, где требуется чрезвычайно высокий уровень контроля коррозии. Это незаменимый ключевой компонент управления клапанами в системах химической защиты окружающей среды.
