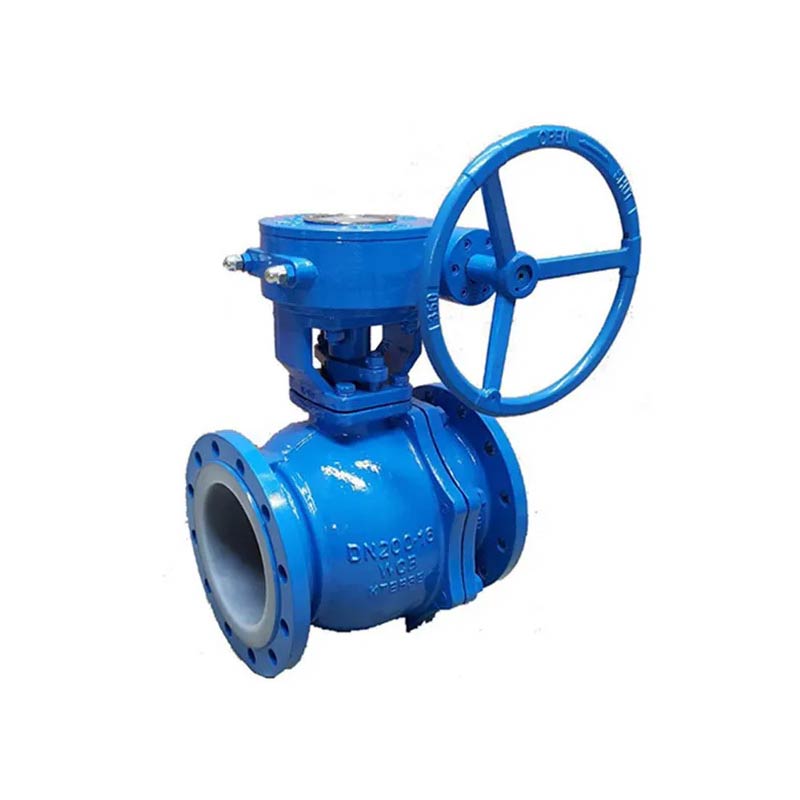

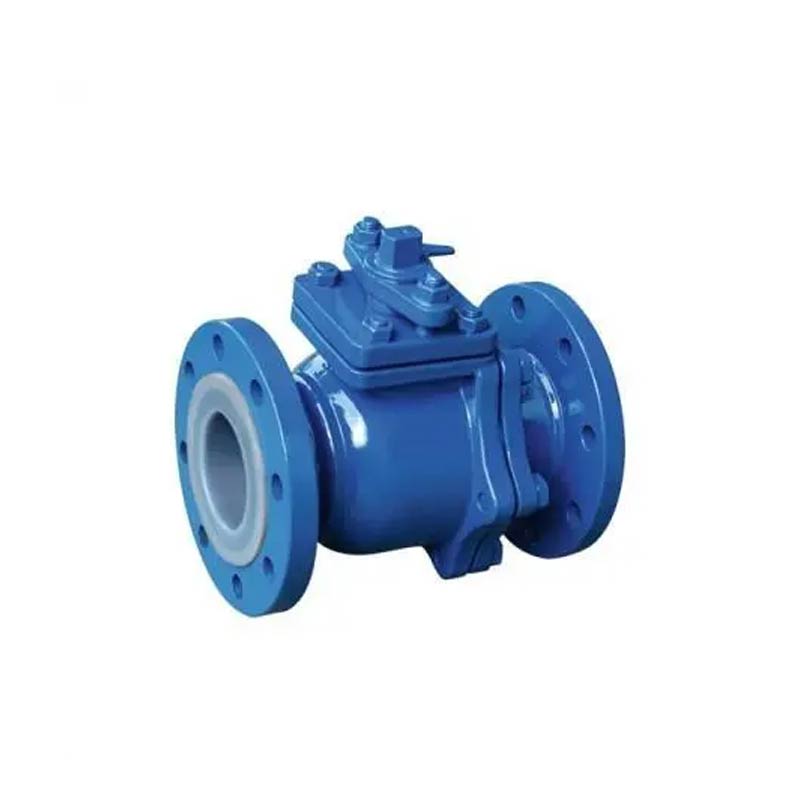

Прочные шаровые краны JOEPAI с зубчатым приводом из литой стали с футеровкой из ПТФЭ-ПФА PN16 и заглушка одинаковы тип клапана, но, с другой стороны, приспособление для открытия/закрытия клапана. шаровой кран представляет собой шар с круглым отверстием, который вращается вместе с стержень для достижения открытия и закрытия клапана
Внедрить полный мониторинг качества процесса, тщательный и всесторонний
тестирование!
Эффективный внутренний контроль затрат сокращает расходы и приносит выгоду клиентам!
Усовершенствованная производственная линия, достаточный запас, сокращенный срок поставки!
1. Шаровые краны из 2 ПК с футеровкой из ПТФЭ-ПФА PN16 обладают высокой химической стабильностью и могут быть
используется в любой другой сильноагрессивной среде, за исключением плавких щелочных металлов
и F-элементы
2. Он имеет конструкцию шарика полного диаметра, обеспечивающую нулевую утечку.
закрытие клапана во всем диапазоне давлений, а также применяется
для обслуживания трубопроводов
3. Комбинация открывающихся и закрывающихся шаровых стержней для отливок клапанов.
устраняет удары и давление, обеспечивая безопасное использование
4. Компактная и разумная конструкция и камера с минимальным просветом уменьшают
сохранение среды. В сочетании со специальной технологией формования,
Поверхность уплотнения нежная и идеальная. И используйте уплотнение из ПТФЭ, чтобы гарантировать нулевое
утечка из клапана
5. Двух- и трехкомпонентные конструкции подходят для различных трубопроводов.
системы и условия труда. Шаровой кран из трех частей разделяет
корпус клапана с обеих сторон, что обеспечивает быструю замену и техническое обслуживание
ВЫРЫВОЗАЩИТНАЯ КОНСТРУКЦИЯ ШТОКА
РАБОТА РЫЧАГА/БЛОКИРОВОЧНОЕ УСТРОЙСТВО/РАБОТА ШЕСТЕРНИ
ЛИТЬЕ КОРПУСА
СТАНДАРТ МАТЕРИАЛА: S45C/ASTM A216 GR-WCB/DIN1.00619.
СС316/АСТМ А351 ГР-КФ8М/ДИН1.4408
СС304/АСТМ А351 ГР-КФ8/ДИН1.4308
| Имя/Материал | ВКБ | CF8 | CF3 | CF8M | CF3M |
| Тело | ВКБ | CF8 | CF3 | CF8M | CF3M |
| Шар/стержень | ВКБ | CF8 | CF3 | CF8M | CF3M |
| на подкладке | ФЭП/ПФА/ПО/ПТФЭ | ||||
| Сиденье | ПТФЭ/РПТФЭ | ||||
| Болт/гайка | Б7/2Ч | Б8/8 | Б8/8 | Б8М/8М | Б8М/8М |
| Стандарт проектирования и производства | ХГ/Т3704, ГБ/Т12237 | API 6D | ||
| Стандарт размеров FTF | ХГ/Т3704, ГБ/Т12221 | АСМЭ Б16.10 | ||
| Фланец стандартный | ХГ/Т20592, ГБ/Т9119 | АСМЭ Б16.5, ДЖИС Б2220 | ||
| Стандарт проверки и испытаний | ХГ/Т13927, ДЖБ/Т9092 | API 598 | ||
| Нормальный диаметр | Ду15~Ду350 | 1/2”~14” | ||
| Нормальное давление | 1,0 МПа | 1,6 МПа | 150 фунтов | |
| Испытательное давление | Тест оболочки | 1,5 МПа | 1,5 МПа | 1,5 МПа |
| Испытание высоким давлением | 1,1 МПа | 1,1 МПа | 1,1 МПа | |
| Испытание низким давлением | 0,6 МПа | 0,6 МПа | 0,6 МПа | |
| Температурный диапазон | ФЭП: -29℃~120℃, ПФА: -29℃~180℃, ПТФЭ: -29℃~150℃ | |||
| Применимая среда | Сильная коррозионная среда: соляная кислота, азотная кислота, плавиковая кислота, жидкий хлор, серная кислота и царская водка и т. д. | |||
| Ду (мм | ПНС (дюймы) | L | D | Д1 | Д2 | f | b | Z-Φd | Делать | H |
| Ру1,0МПа/1,6МПа | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 12.08.23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 23.12.26 | 240 | 380 |
