Моноблочный шаровой кран высокого давления из кованой нержавеющей стали — компактный, надежный и устойчивый к коррозии

2026-06-16 0 Оставьте мне сообщение

ДЖОЭПАЙмоноблок из нержавеющей сталишаровой кран специально разработан для точного контроля расхода жидкостей и газов. Цельная конструкция корпуса обеспечивает высокую герметичность и исключает точки сварки, что значительно снижает риск утечек.

Перфорированный шарик внутри клапана вращается, запуская или останавливая поток. Управление может выполняться вручную с помощью рычага или автоматически с помощью привода. Прочный корпус из нержавеющей стали обеспечивает отличную устойчивость к коррозии и износу, обеспечивая длительную работу при минимальном обслуживании.

Где он используется?

Моноблочные шаровые краны широко используются в промышленных и коммерческих целях, особенно в трубопроводах, транспортирующих химические вещества.

Общие приложения включают в себя:

∙ Установки водоочистки

∙ Паропроводы и системы подачи газа под давлением

∙ Пищевая промышленность и производство напитков (гигиеническое проектирование)

∙ Фармацевтические и нефтехимические предприятия

∙ Судовые двигатели и силовые установки

Компактная моноблочная конструкция обеспечивает легкую интеграцию в системы с ограниченным пространством и обеспечивает безопасную работу при высоких температурах и давлениях.

Принцип работы

Моноблок из нержавеющей стали.шаровой крансодержит сферический шар с центральным отверстием, вращаемый посредством стержня. Когда отверстие расположено параллельно трубопроводу, поток высвобождается; когда перпендикулярно, поток полностью останавливается.

Это вращение может осуществляться вручную или с помощью автоматического привода. Конструкция обеспечивает герметичное уплотнение между шаром и седлом, обеспечивая безопасную работу даже при резких изменениях давления.

Технические характеристики

Моноблокшаровые краныдоступны в различных размерах и номинальных давлениях. Общие характеристики включают в себя:

Параметр	Подробности
Материал корпуса	Нержавеющая сталь AISI 304/AISI 316
Материал мяча	Нержавеющая сталь AISI 304/AISI 316
Материал сиденья	ПТФЭ (тефлон), РПТФЭ, ППЛ
Тип подключения	Вафельный фланцевый
Номинальное давление	PN16 ~ PN40
Диапазон размеров	Ду15 ~ Ду200
Температурный диапазон	от -29°С до +250°С
Стандарт крепления	Соответствует ISO 5211 (настраиваемый)

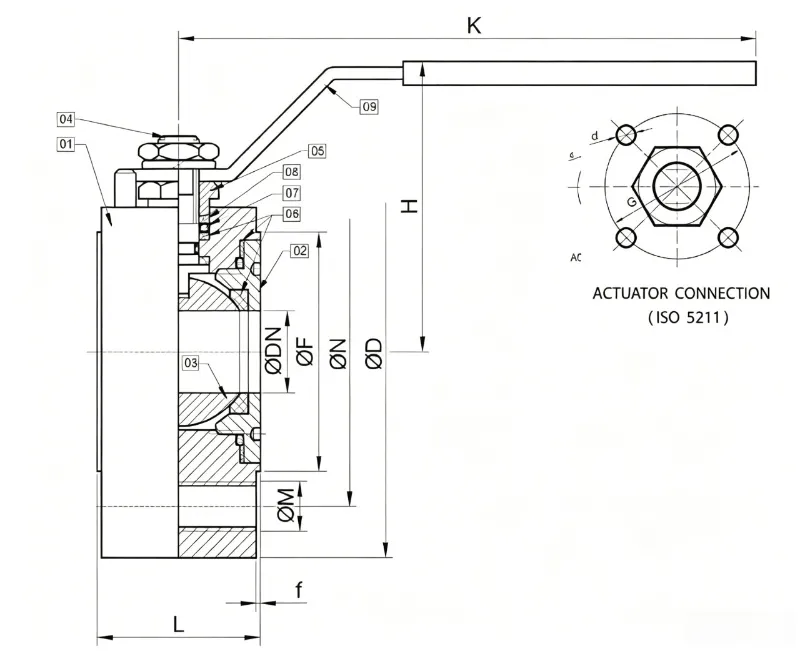

Основные размеры

РАЗМЕР								PN16			Ру40
НПС	DN	L	K	H	ØD	ØDN	f	НА	ØМ	ИЗ	НА	ØМ	ИЗ	G	d
1/2"	15	38	155	80	87	15	2	65	М12х4	45	65	М12х4	45	36	М5
3/4"	20	40	155	90	97	20	2	75	М12х4	58	75	М12х4	58	36	М5
1"	25	45	175	100	107	25	2	85	М12х4	68	85	М12х4	68	42	М5
11/4"	32	58	175	110	135	32	2	100	М16х4	78	100	М16х4	78	42	М5
11/2"	40	65	240	120	145	40	3	110	М16х4	88	110	М16х4	88	50	М6
2"	50	82	240	130	165	50	3	125	М16х4	102	125	М16х4	102	50	М6
21/2"	65	103	300	140	177	65	3	145	М16х4	122	145	М16х8	122	70	М8
3"	80	120	400	150	197	80	3	160	М16х8	138	160	М16х8	138	70	М8
4"	100	140	400	165	230	100	3	180	М16х8	162	190	М20х8	162	102	М10
5 дюймов	125	200	610	240	248	125	3	210	М16х8	188	220	М20х8	188	102	М10
6 дюймов	150	235	610	260	298	150	3	240	М20х8	212	250	М22х8	218	125	М12
8 дюймов	200	310	850	310	398	200	3	295	М20х12	268	320	М27х12	285	125	М12

Почему стоит выбрать моноблочный шаровой кран?

Превосходная герметичность – отсутствие точек сварки означает меньше потенциальных путей утечки.

Устойчивость к коррозии и износу – корпус из нержавеющей стали обеспечивает длительный срок службы.

Низкие эксплуатационные расходы – моноблочная конструкция снижает износ и продлевает срок службы.

Быстрая работа – вращение на 90 ° обеспечивает быстрые циклы открытия/закрытия.

Гигиеничность и безопасность — идеально подходят для пищевых, фармацевтических и химических процессов.

Экономичность – длительный срок службы и низкие эксплуатационные расходы повышают эффективность системы.

Нужен подходящий моноблок из нержавеющей стали.шаровой крандля вашего приложения? Свяжитесь с нашей командой для получения технической поддержки, индивидуальных решений или предложения, адаптированного к вашим системным требованиям.
