В насосах и различных гидравлических и пневматических системах.пятиходовые обратные клапаныипятиконтактные разъемыЭто два важнейших функциональных компонента. Вместе они создают эффективные, безопасные и компактные блоки управления подачей жидкости. Следующий анализ будет охватывать их принципы работы, функциональные характеристики и типичные сценарии применения.

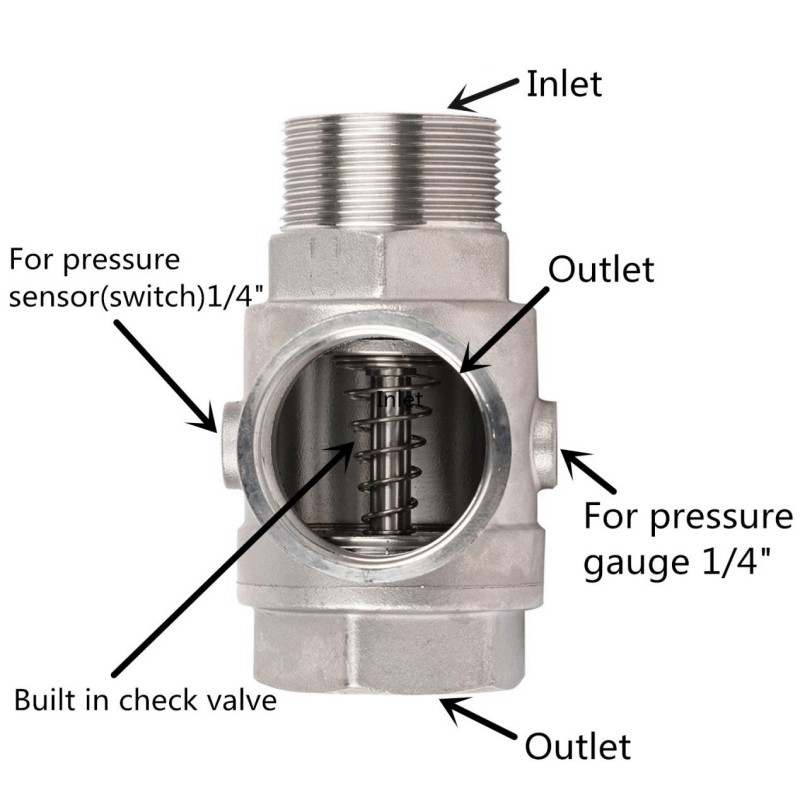

Это клапанное устройство, которое объединяет функцию однонаправленного обратного клапана с несколькими интерфейсами распределения. Один корпус клапана объединяет основной проход (впускной и выпускной) и несколько вспомогательных интерфейсов, обычно включая интерфейсы для манометров, переключателей датчиков давления и воздушных резервуаров. Это значительно упрощает конструкцию трубопроводов на выходе насоса, экономит место для установки и уменьшает потенциальные точки утечек. Его ядром является встроенный обратный клапан, обычно управляемый пружиной и давлением среды. Его основная функция — предотвращение обратного потока среды и защита оборудования, такого как водяные насосы.
Открытие: Когда давление среды на входе превышает силу предварительного натяга пружины, давление отталкивает диск от седла клапана, клапан открывается, и среда течет вперед.
Закрытие: когда давление на входе падает или давление на выходе меняется на противоположное, сила пружины быстро толкает диск обратно к седлу клапана, образуя герметичное уплотнение и эффективно предотвращая обратный поток среды.
Благодаря своей подпружиненной конструкции сердечника клапана он преодолевает ограничения традиционных обратных клапанов подъемного типа в отношении направления потока, обеспечивая универсальность для вертикальной или горизонтальной установки, что значительно облегчает проектирование компоновки трубопроводов насосной станции.
В насосных системах пятиходовой обратный клапан играет незаменимую защитную роль:
Предотвращение обратного потока среды и защита от гидроудара: когда водяной насос внезапно останавливается, это предотвращает обратный ток жидкости под высоким давлением в трубопроводе и воздействие на крыльчатку насоса, защищая основные компоненты насоса.
Поддержание давления в трубопроводе: предотвращает обратный поток среды в трубопроводе, находящемся под давлением, помогая системе поддерживать необходимое давление во время прерывистой работы насоса, уменьшая частые запуски насоса. Изоляция резервных систем: в параллельных системах с несколькими насосами это предотвращает попадание среды из рабочего насоса в трубопровод резервного насоса, гарантируя, что резервный путь всегда доступен.

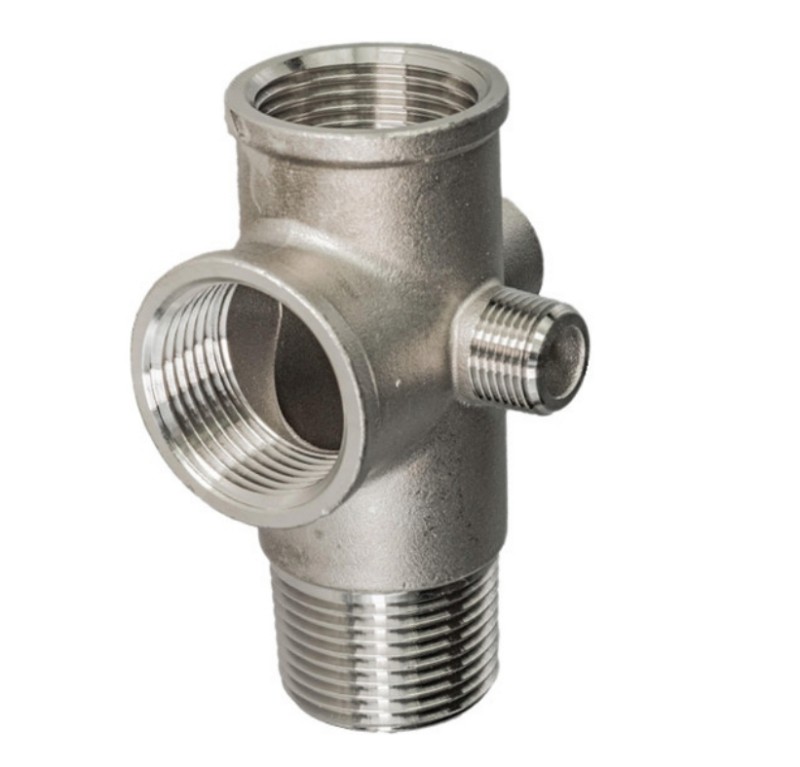

A пятиконтактный разъемпредставляет собой встроенный трубопроводный фитинг с пятью соединительными портами. Это трубный соединитель с внутренней полой конструкцией, не имеющий функции клапана. Его основная функция — распределять жидкость или соединять несколько устройств, образуя компактную, многофункциональную точку распределения и сбора.
В качестве многоточечного интегрированного трубопроводного фитинга он используется для распределения жидкости из одного источника к нескольким различным пунктам назначения или для объединения нескольких ответвлений. Это чисто физический канал, который не изменяет и не контролирует состояние жидкости. Он подходит для сценариев, когда жидкость из основного трубопровода необходимо направить на несколько параллельных устройств (например, несколько приборов или несколько ответвлений) или обеспечить точки подключения для временных нужд, таких как тестирование насоса, промывка и байпас.
В компактном блоке контроля давления на выходе насоса можно увидеть:
Главный трубопровод: Выходная основная труба насоса (например, диаметром 1 дюйм) подключается к одному основному отверстию пятиходового фитинга.
Защитная защита: обратный клапан с внутренней резьбой диаметром 1 дюйм установлен после основного трубопровода (на другом противоположном главном порту пятиходового фитинга) для предотвращения обратного потока давления на выходе.
Управление системой: Датчик давления установлен на одном порту 1/4 дюйма пятиходового разъема для контроля давления в системе. Когда давление достигает заданного значения, переключатель может автоматически управлять запуском и остановкой насоса, обеспечивая автоматизацию системы и защиту от перегрузки.
Визуальный мониторинг: манометр установлен на другом порту 1/4 дюйма пятиходового разъема, предоставляя операторам интуитивно понятные показания давления в системе в режиме реального времени.
Расширение или сброс давления: пятый порт можно использовать для подключения предохранительного клапана, клапана сброса давления или в качестве дополнительного резервного интерфейса мониторинга.
Основные различия между этими двумя продуктами заключаются в следующем:
| Особенность | Пятиходовой обратный клапан | Пятисторонний разъем |
| Основная функция | Функция обратного клапана + Распределение интерфейсов (интеграция функций) | Чистое подключение и отвод труб (без функции управления) |
| Внутренняя структура | Встроенный сердечник клапана, пружина и другие механизмы обратного клапана. | Полая полость, нет движущихся частей. |
| Основная функция | Предотвращает обратный поток среды, защищает оборудование, интегрирует интерфейсы мониторинга | Обеспечивает распределение жидкости от одного пути к нескольким путям или по нескольким путям, сходящимся в один |
| Системная роль | Критический компонент безопасности и контроля | Компонент подключения труб и распределения |
| Место установки | Обычно крепится к основному трубопроводу на выходе насоса. | Гибкое расположение в зависимости от потребностей перенаправления |
Высокая степень интеграции, экономия места: объединяет точки подключения нескольких функциональных компонентов в один компактный соединитель, что значительно упрощает разводку труб и делает структуру системы меньше и аккуратнее.
Простота установки и обслуживания: все аксессуары для мониторинга и управления расположены централизованно, что облегчает установку, отладку и ежедневный осмотр.
Комплексная функциональность: одновременное выполнение нескольких функций на одном узле, включая управление включением/выключением основного канала, защиту от обратного потока, автоматическое управление давлением и мониторинг визуализации давления.
Уменьшение точек утечек. По сравнению с использованием нескольких тройников и прямых разъемов использование одного пятиконтактного разъема значительно уменьшает потенциальные точки утечек и повышает надежность системы.
Вы можете выбрать, исходя из основных потребностей вашей насосной системы:
Если вам необходимо предотвратить обратный поток воды, защитить насос и хотите централизованно установить манометры и реле давления для упрощения трубопроводов, вам следует выбрать пятиходовой обратный клапан. Это стандартная, эффективная и безопасная конфигурация насосной системы.
Если у вас уже есть отдельный обратный клапан или системе необходимо только равномерно распределить один поток жидкости по нескольким ответвлениям без особых требований к заказу, то пятиходовой соединитель является более экономичным и прямым.
При выборе этих продуктов вам необходимо подобрать соответствующий материал (например, латунь, нержавеющая сталь) и модель, исходя из характеристик среды системы (коррозионная активность, температура), рабочего давления и стандартов соединения (например, спецификации резьбы BSPT, BSP, NPT).
Короче говоря, эти два типа продуктов, хотя и небольшие, являются незаменимыми ключевыми компонентами для создания быстродействующей, безопасной и продуманной насосной системы. Благодаря оригинальному дизайну они преобразуют сложную логику управления жидкостью в простую и надежную физическую реальность.
