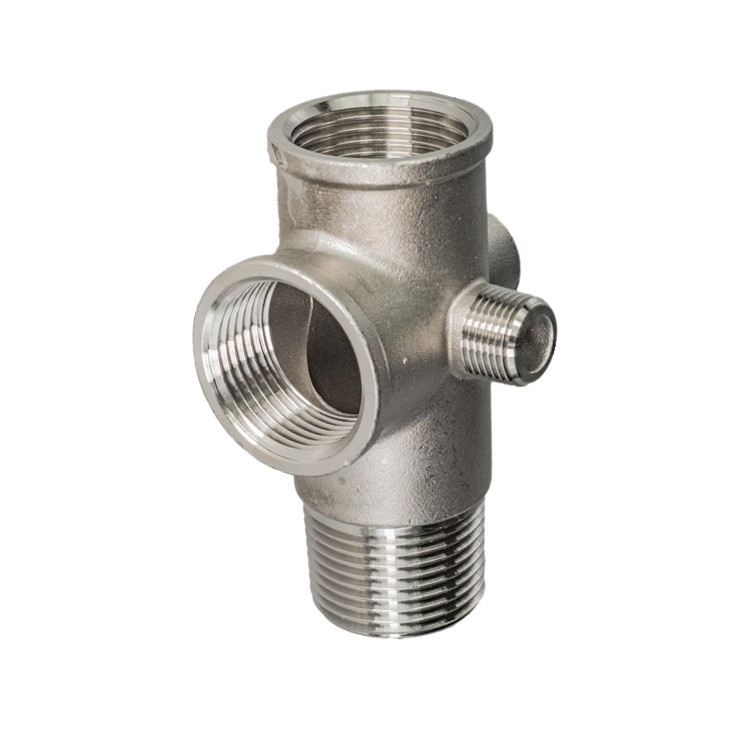

Пятиходовой соединитель из нержавеющей стали без обратного клапана

Основная особенность пятиходового соединителя из нержавеющей стали без обратного клапана, производимого Joepai Factory, заключается в том, что сам корпус клапана имеет пять портов: внутренняя резьба 1 дюйм x внутренняя резьба 1 дюйм x внешняя резьба 1 дюйм x внутренняя резьба 1/4 дюйма x внешняя резьба 1/4 дюйма. Это чисто соединительный компонент с внутренним полым каналом и без движущихся частей, и он не имеет никаких функций управления, таких как обратный клапан или регулирование. Его единственной целью является сбор или распределение жидкостей. Для небольшого блока управления насосной системой пятиходовой соединитель действует как компактный интегрированный элемент. монтажная платформа, объединяющая все ключевые компоненты мониторинга и защиты.

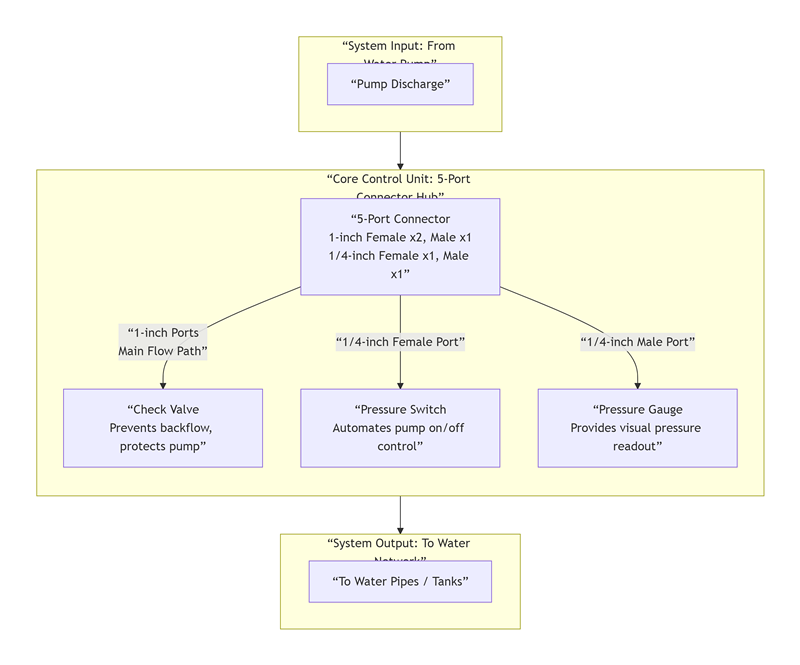

Детали состава системы:

Пятисторонний соединитель: основная конструкция системы, соединяющая все компоненты в единое целое, сводящая к минимуму стыки труб и снижающая риск утечек.

Интерфейсы: 1-дюймовый гнездовой порт (вход воды), 1-дюймовый штекерный порт (выход воды), еще один 1-дюймовый гнездовой порт (для подключения обратного клапана), 1/4-дюймовый гнездовой порт (для подключения реле давления), 1/4-дюймовый штекерный порт (для подключения манометра).

Основной канал (вход и выход): Соединяет выход насоса с трубой, ведущей к точке подачи воды, и является основным путем потока среды.

1-дюймовый обратный клапан: это «предохранитель» системы. Он предотвращает обратный поток воды при остановке насоса, избегая гидравлического удара и обратного вращения крыльчатки насоса, а также имеет решающее значение для защиты насоса.

Реле давления 1/4 дюйма: это «автоматический мозг» системы. Он контролирует давление в системе, запуская насос, когда давление падает ниже установленного нижнего предела, и останавливая насос, когда оно достигает верхнего предела, обеспечивая полностью автоматическую работу.

Манометр 1/4 дюйма: это «глаза состояния» системы. Он обеспечивает интуитивно понятное отображение давления в режиме реального времени для отладки, наблюдения и устранения неполадок.

Особенности продукта

5-контактный разъем Joepai, изготовленный из нержавеющей стали, значительно повышает устойчивость к коррозии, прочность и уровень гигиены за счет использования нержавеющей стали, тем самым расширяя диапазон его применения. Он становится более прочным и чистым. Его основные преимущества включают в себя:

Отличная коррозионная стойкость: Он может противостоять коррозии под действием пара, слабых кислот и щелочей, различных химикатов и морской воды, обеспечивая срок службы, значительно превышающий срок службы латунных клапанов.

Высокая прочность и долговечность: Он может выдерживать более высокое давление в системе (обычно PN16/PN25 и до PN40 или выше) и скачки давления.

Превосходные гигиенические характеристики: Гладкая поверхность предотвращает рост бактерий, легко чистится и дезинфицируется. Благодаря зеркальной или электролитической полировке он может соответствовать пищевым или санитарным стандартам.

Широкий температурный диапазон: Подходит для высокотемпературного пара или низкотемпературных сред.

Материалы

Литая нержавеющая сталь ASTM A 351 CF8/SS 304; Нержавеющая сталь ASTM A 351 CF8M/SS 316;

Технические характеристики

Номинальный диаметр: 1–2 дюйма (от DN25 до DN50)

Номинальное давление: от PN16 до PN25 (1,6–2,5 МПа)

Рабочая температура: от -20 ℃ до 232 ℃.

Резьбовой стандарт: BSP(G),BSPT(Rc),NPT

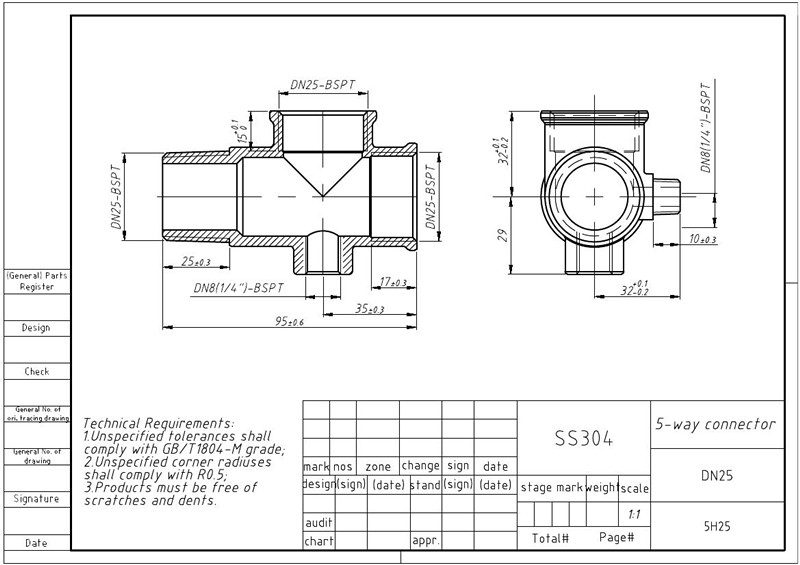

Рисунок

Поддерживается настройка на основе предоставленных проектов.

Конкретные применения 5-Poрт КоннекТор

Если в вашей системе уже есть отдельный обратный клапан или если вам вообще не нужна функция обратного клапана и вам просто нужен надежный «коллектор», то 5-портовый разъем является наиболее экономичным и простым вариантом. Его ценность заключается в упрощении разводки трубопроводов и уменьшении количества отдельных фитингов. Конкретные сценарии включают в себя:

Многоточечный мониторинг и отбор проб

Сценарий:  Необходимо отсоединить несколько ответвлений от основного трубопровода для установки приборов мониторинга.

Пример: одновременное подключение манометра, преобразователя давления (датчика) и предохранительного клапана. Пятиконтактный разъем обеспечивает для них централизованную и стабильную точку крепления.

Распределение и сбор жидкости

Сценарий: Один поток жидкости необходимо равномерно распределить по нескольким параллельным ветвям, или несколько потоков жидкости необходимо собрать в один поток.

Пример: Распределение охлаждающей воды из основного трубопровода охлаждающей воды на три независимые части оборудования, требующего охлаждения; или объединение нескольких линий обратной воды в одну основную трубу обратной воды.

Тестирование системы, вентиляция или дренаж

Сценарий:  Для системы необходимо предоставить временные или постоянные вспомогательные интерфейсы.

Пример: интерфейсы для промывки системы, интерфейсы автоматического воздухоотводчика или интерфейсы сливного клапана.
