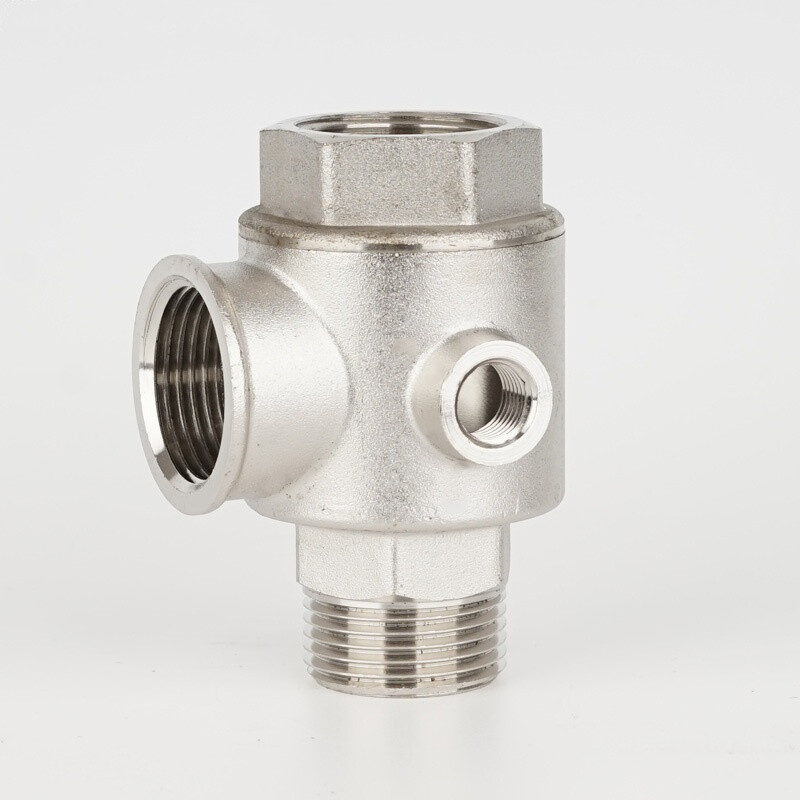

5-ходовой обратный клапан из нержавеющей стали

5-ходовой обратный клапан из нержавеющей стали представляет собой компактный клапан, который объединяет функцию обратного клапана с несколькими интерфейсами приборов.  Помимо насосных систем, эта высокоинтегрированная и компактная конструкция также подходит для многих других жидкостных систем, требующих предотвращения обратного потока и централизованного контроля давления.  Например, в трубопроводах для транспортировки жидкостей в химической, нефтяной, фармацевтической и пищевой промышленности он предотвращает случайное смешивание или обратный поток жидкостей между различными средами или технологическими секциями, а встроенные интерфейсы облегчают установку манометров и датчиков для централизованного мониторинга; в контурах гидравлического масла инженерных машин, металлургического оборудования и машин для литья под давлением обеспечивает однонаправленный поток гидравлического масла, стабилизирует давление в системе и защищает основные компоненты, такие как насосы; его компактный дизайн идеально подходит для ограниченного пространства внутри оборудования.

Особенности продукта

Пятиходовой обратный клапан из нержавеющей стали, также называемый пятиходовым обратным клапаном, обратным клапаном, основанный на его встроенной функциональности, значительно повышает устойчивость к коррозии, прочность и уровень гигиены за счет использования нержавеющей стали, тем самым расширяя диапазон его применения. Сохраняя функцию «обратный клапан + многопортовый интерфейс», он становится более прочным и чистым. Преимущества 5-ходового обратного клапана, произведенного Joepai, включают в себя:

Отличная коррозионная стойкость: Он может противостоять коррозии под действием пара, слабых кислот и щелочей, различных химикатов и морской воды, обеспечивая срок службы, значительно превышающий срок службы латунных клапанов.

Высокая прочность и долговечность: Он может выдерживать более высокое давление в системе (обычно PN16/PN25 и до PN40 или выше) и скачки давления.

Превосходные гигиенические характеристики: Гладкая поверхность предотвращает рост бактерий, легко чистится и дезинфицируется. Благодаря зеркальной или электролитической полировке он может соответствовать пищевым или санитарным стандартам.

Широкий температурный диапазон: Подходит для высокотемпературного пара или низкотемпературных сред.

Описание интерфейса

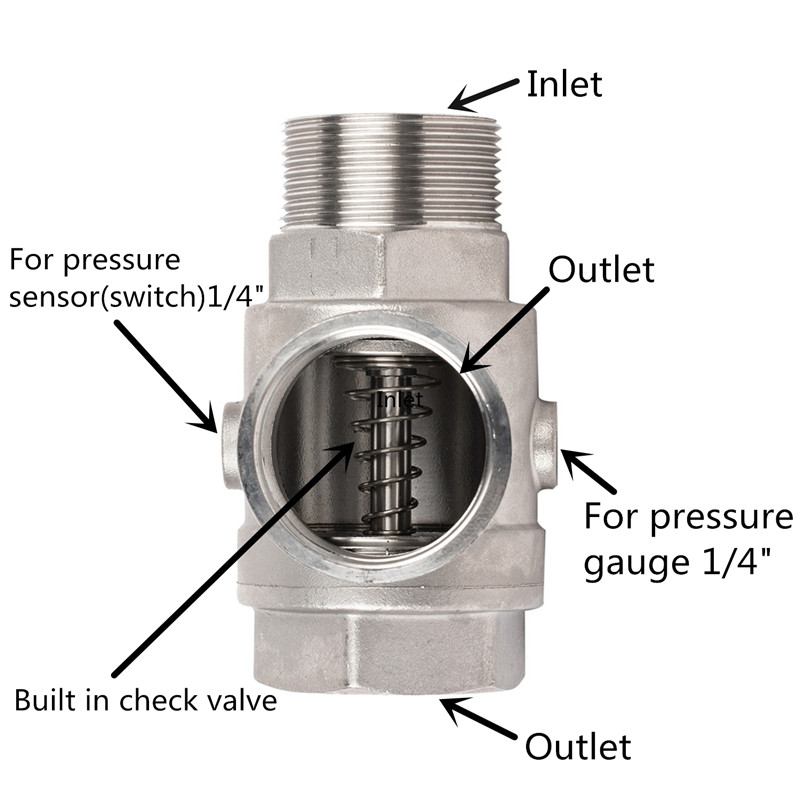

Пятиходовой обратный клапан имеет 5 портов; Ниже приводится краткое описание применения каждого порта.

Материалы основных частей

Корпус: литая нержавеющая сталь ASTM A 351 CF8/SS 304; Нержавеющая сталь ASTM A 351 CF8M/SS 316;

Диск: литая нержавеющая сталь ASTM A 351 CF8/SS 304; Нержавеющая сталь ASTM A 351 CF8M/SS 316;

Стержень: нержавеющая сталь 304/316.

Пружина: нержавеющая сталь 304/316.

Уплотнительное кольцо: Витон

Технические характеристики

Номинальный диаметр: 1–2 дюйма (от DN25 до DN50)

Номинальное давление: от PN16 до PN25 (1,6–2,5 МПа)

Рабочая температура: от -20 ℃ до 232 ℃.

Резьбовой стандарт: BSP(G),BSPT(Rc),NPT

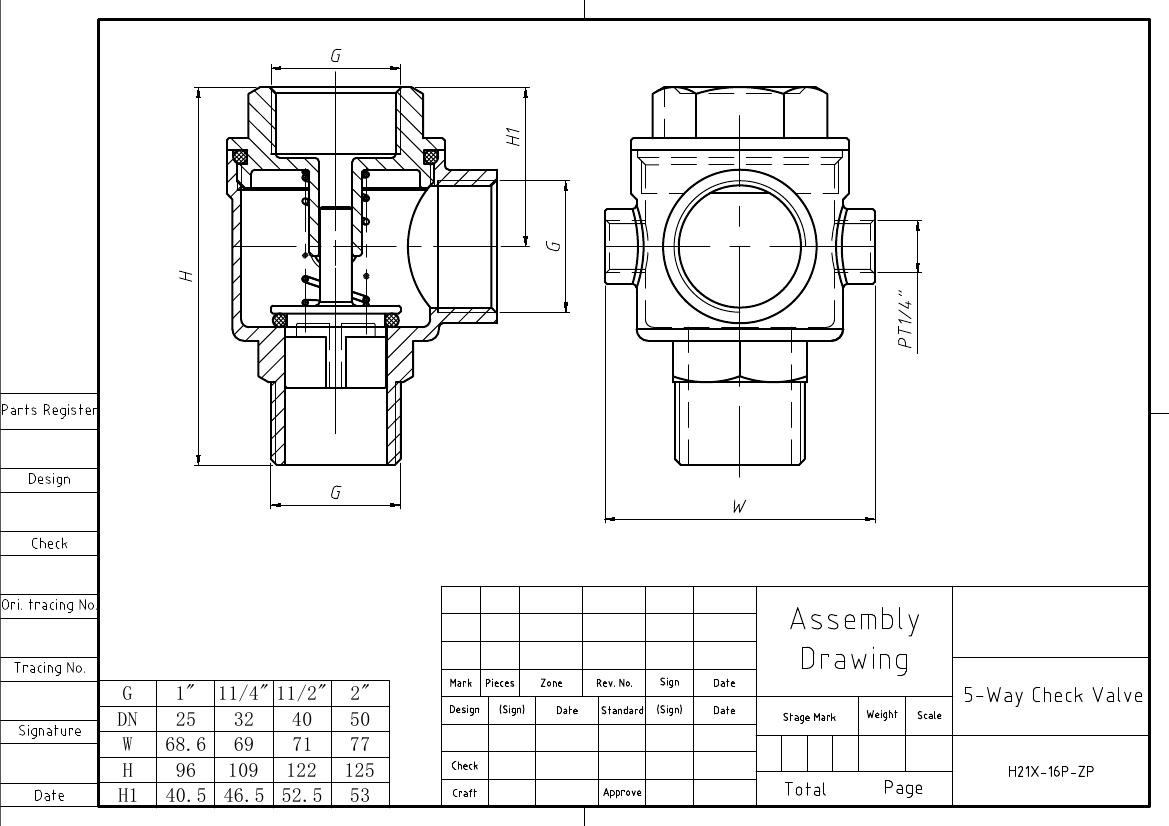

Рисунок

Поддерживается настройка на основе предоставленных проектов.

Почему стоит выбрать 5-ходовой обратный клапан из нержавеющей стали?

Выбор встроенного 5-ходового обратного клапана из нержавеющей стали имеет решающее значение, поскольку он систематически решает проблемучетыре основные болевые точкитрадиционных отдельных установок, что позволяеткомпактный, надежный, экономичный и профессиональныйконструкция жидкостной системы.

Интегрированный дизайн:Один корпус клапана заменяет все отдельные компоненты, экономя до 70% монтажного пространства и обеспечивая чистоту и модульность насосного агрегата или шкафа с оборудованием.

Минимизированное количество точек подключения:Несколько потенциальных точек утечки объединены в один корпус клапана посредством точной обработки и испытаний, что значительно снижает риск утечек в источнике.

Готов к установке и прост в обслуживании:Все функциональные подключения выполняются за одну установку, что экономит не менее 50% времени установки. В случае неисправности необходимо заменить только один встроенный корпус клапана, что обеспечивает высокую эффективность технического обслуживания.

Комплексная модернизация с использованием нержавеющей стали:Коррозионностойкий, высокопрочный и очень чистый, он может работать в сложных условиях работы, например, в пищевой, химической, морской и высокотемпературной системах, превращая клапан из компонента общего назначения в высокопроизводительный критический компонент.
