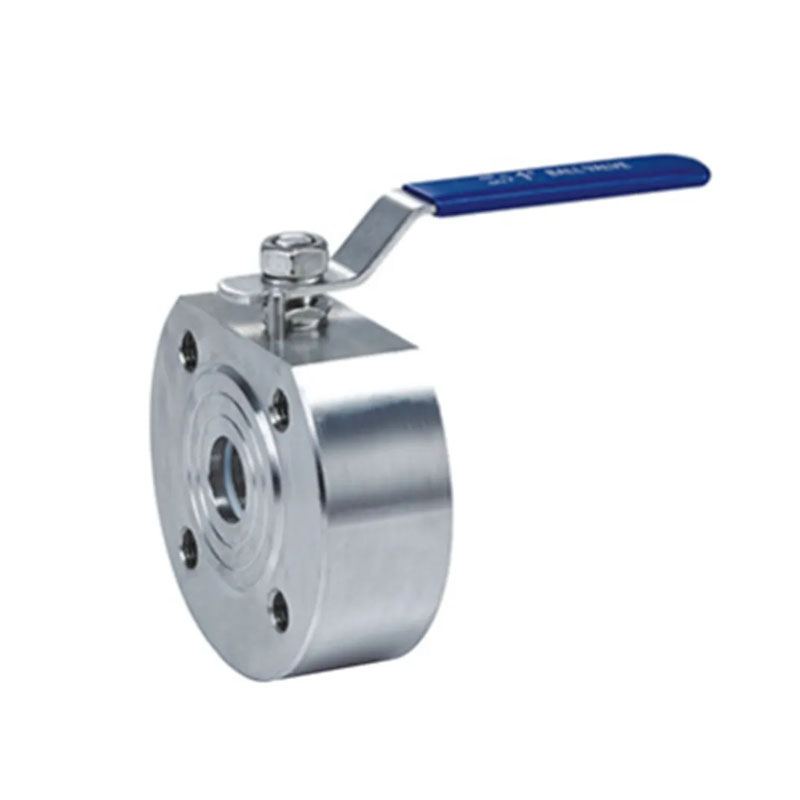

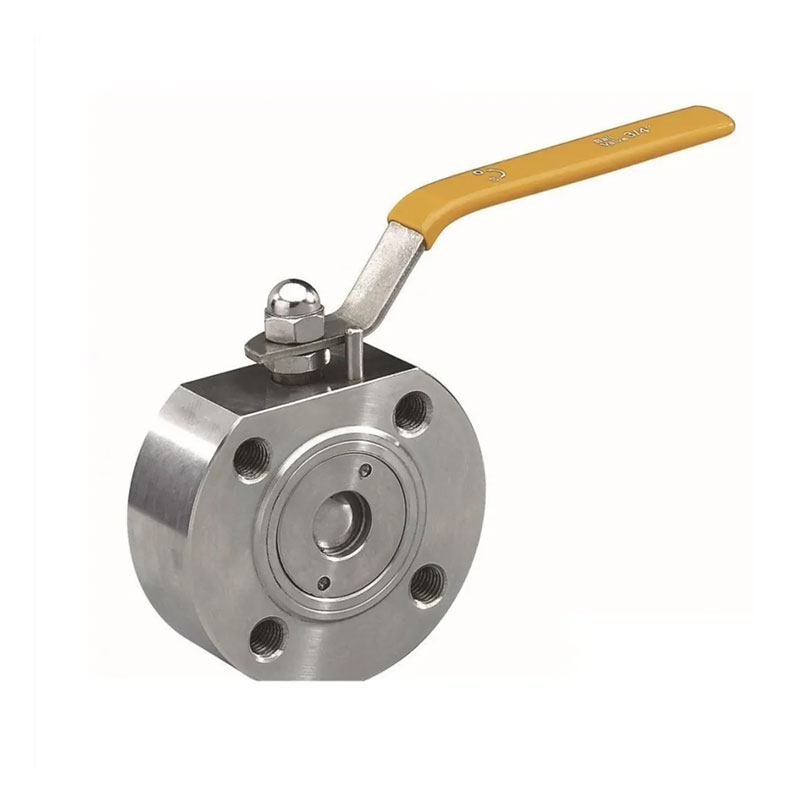

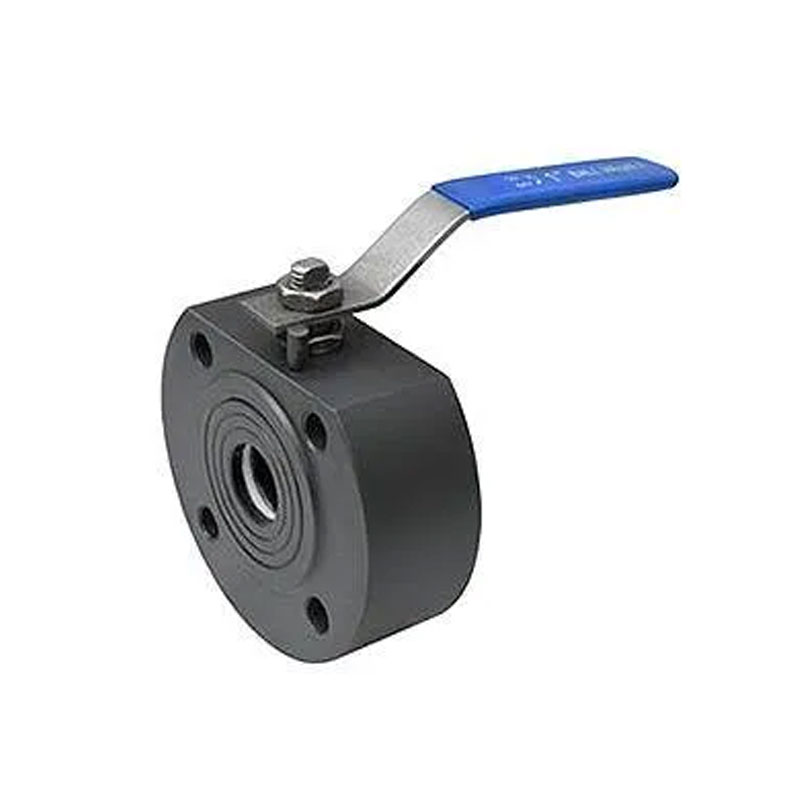

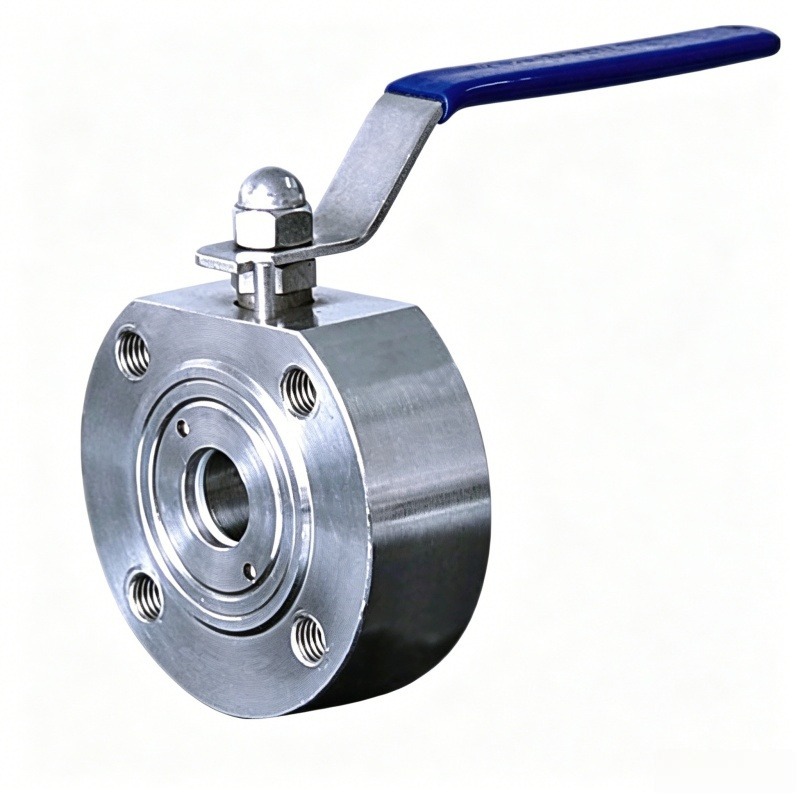

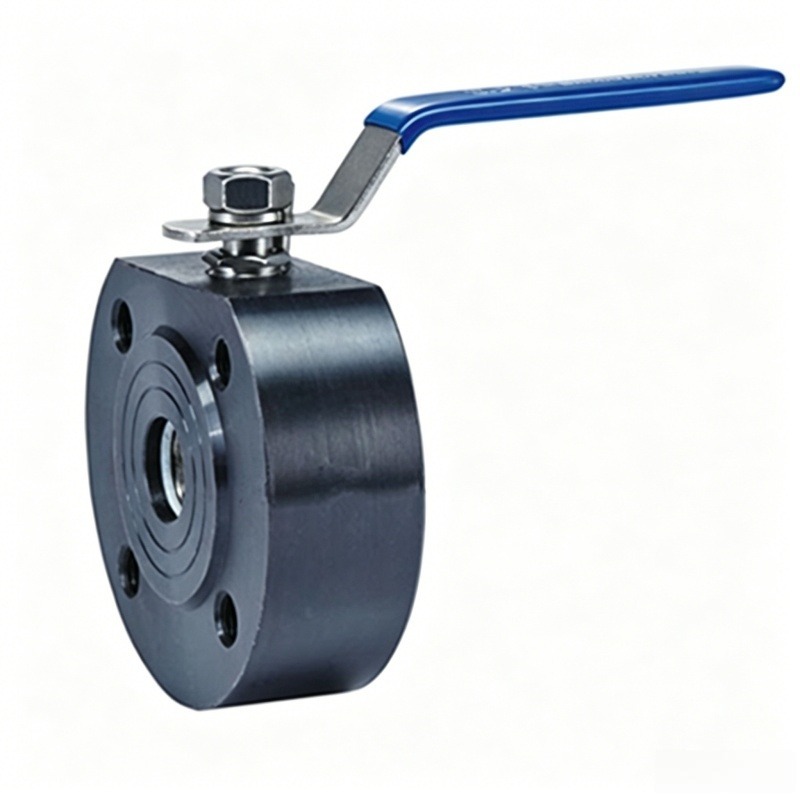

Прочный шаровой кран из кованой стали JOEPAI, 1 шт., имеет многие характеристики, такие как компактная структура, изысканный внешний вид, интеллектуальное управление, отличная производительность, хорошее качество и простота использования. Шаровой клапан из кованой стали, 1 шт., фланцевый шаровой кран с ручным управлением. с углом поворота 90°. Обладает превосходными герметизирующими характеристиками, высокой пропускной способностью. производительность, низкий коэффициент сопротивления потоку, простая конструкция, легкость техническое обслуживание и длительный срок службы. Обычно используются цельные шаровые краны. в приложениях со строгими требованиями к герметизации. Помимо контроля газ, жидкость и пар, они также подходят для контроля сточных вод и среды, содержащие волокнистые примеси.
Основной материал: кованая углеродистая сталь (A105/LF2).
Интегрированный корпус с распылителем
Установите конец зажимного фланца между фланцами ANSI/DIN/JIS.
Седло клапана из ПТФЭ/RPTFE/металла (опция)
До 2500 фунтов на квадратный дюйм (PN100)
Диапазон температур: от - 29°С до+250°С.
Легкий вес и экономия места
API 598/ЕН 12266-1
Кастомизация: Обеспечить проем, конструкцию ручки или установку привода.
согласно требованиям
JOEPAI Valve — производитель фланцевых шаровых кранов из кованой стали из 1 шт. со штаб-квартирой в Вэньчжоу, Китай, разработан на заводе клапанов Jingyue, основанном в 2003 году. Имеет сертификаты ISO 9001, CE, и сертификаты KC, наша фабрика сочетает в себе обработку с ЧПУ и 3D-дизайн. (UG/CAD), а также полные испытания под давлением/химические испытания для обеспечения индивидуального инженерные решения по управлению потоками для клиентов в Европе, Южной Корее, Австралия, Юго-Восточная Азия и Ближний Восток. JOEPAI — ваш надежный партнер в проектах промышленных трубопроводов
| Нет. | Название детали | Материал |
| 1 | Тело | СС/СУС304 |
| 2 | Кепка | СС/СУС304 |
| 3 | Сиденье | ПТФЭ |
| 4 | Мяч | СС304/СС316 |
| 5 | Корень | СС304/СС316 |
| 6 | Прокладка | ПТФЭ |
| 7 | уплотнительное кольцо | ВИТОН |
| 8 | Упаковка | ПТФЭ |
| 9 | железа | СС/СУС304 |
| 10 | Штоковая гайка | СС/СУС304 |
| 11 | Ручка | SS |
| 12 | Стопорный штифт | СС/СУС304 |

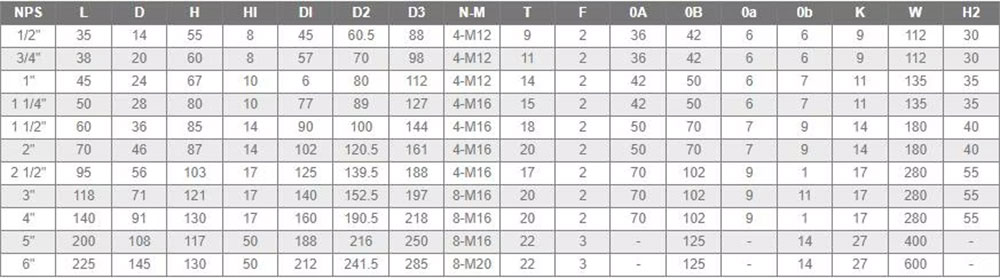

| НПС | Д (мм) | Д (мм) | Хм) | ВЫС (мм) | ДИ (мм) | Д2 (мм) | Д3 (мм) | Н-М | Т (мм) | Ф (мм) | ОА (мм) | ОБ (мм) | 0а (мм) | 0б (мм) | К (мм) | Ш (мм) | Н2 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-М12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-М12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-М12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4 дюйма | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-М16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-М16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-М16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2 дюйма | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-М16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-М16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-М16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5 дюймов | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-М16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6 дюймов | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-М20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
