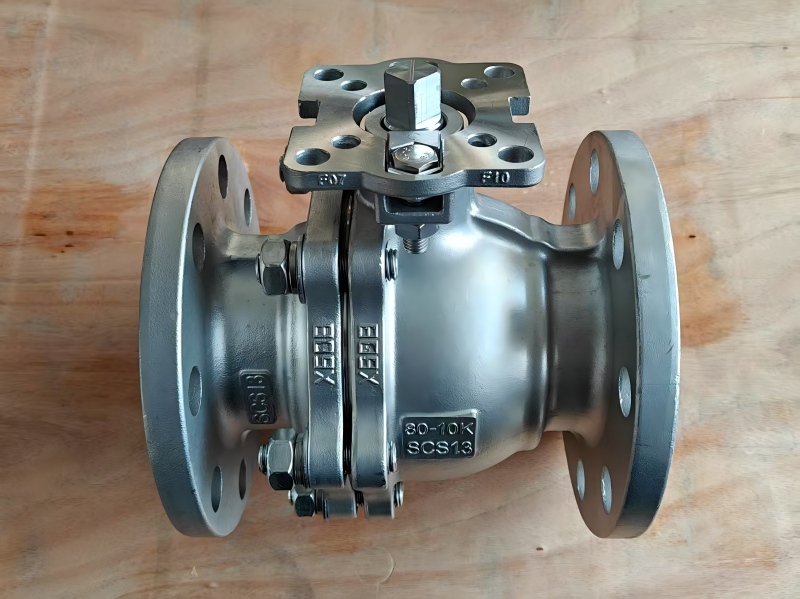

В промышленных трубопроводных системахФланцевые шаровые краныи фланцевые задвижки являются широко используемыми клапанами, но их основное различие заключается в запорном элементе: в шаровом клапане в качестве закрывающей части используется сфера, которая вращается на 90 градусов вокруг центральной линии клапана, чтобы открыть или закрыть трубопровод. Среди них фланцевый шаровой кран JIS, разработанный и изготовленный в соответствии с японскими промышленными стандартами (JIS), широко используется для различных сред, таких как вода, масло, пар, химикаты и природный газ, благодаря своей компактной конструкции, надежному уплотнению и простоте эксплуатации, отвечающей разнообразным требованиям к условиям эксплуатации.
Фланцевый шаровой кран JIS в основном состоит из ключевых компонентов, таких как корпус клапана, крышка, шар, шток, седло и уплотнительное кольцо. Его основной принцип работы заключается в следующем: при вращении штока шар поворачивается на 90 градусов, выравнивая или перпендикулярно отверстию шара с трубопроводом, чтобы обеспечить или заблокировать поток среды. Между седлом и шаром используется эластичное уплотнительное кольцо, обеспечивающее двунаправленное уплотнение за счет предварительного натяга пружины и давления среды. Шток имеет противовыбросовую конструкцию и оснащен автоматической компрессионной структурой уплотнения, обеспечивающей долговременную надежность уплотнения. Кроме того, впрыскивание смазки между уплотняющими поверхностями образует масляную пленку, которая не только улучшает уплотнение, но и значительно снижает рабочий крутящий момент.
ДЖОЭПАЙ, профессиональный производитель оптимизировал фланцевый шаровой кран JIS на основе многолетнего технического опыта:
1. Седло двухкромочного уплотнения: повышает эффективность уплотнения, расширяет диапазон применимых сред и снижает рабочий крутящий момент.
2. Выдувозащищенная конструкция штока: конструкция с нижней нагрузкой предотвращает выбрасывание штока под давлением, а встроенная направляющая втулка из ПТФЭ снижает трение, обеспечивая более плавную работу.
3. Пожаробезопасная и антистатическая конструкция: соответствует стандартам API 607 для повышения безопасности; опциональная конструкция с высокой платформой позволяет осуществлять непосредственный монтаж приводов.
Проектирование и производство: JIS B2071, BS5351.
Монтажные размеры: JIS B2002.
Соединительные фланцы: JIS B2212, B2214.
Тестирование и проверка: JIS B2003
Стандарт пожарной безопасности: API 607
| Элемент | Описание |
| Общие модели | Q41, Q47 и т. д. |
| Материалы корпуса | ВКБ, А105, Ф304, Ф316, ЛКБ, CF8, CF8M, CF3, CF3M и т. д. |
| Диапазон размеров | Ду15 – Ду350 (½” – 14”) |
| Диапазон давления | 5К, 10К, 20К, 63К |
| Температурный диапазон | -29°C ~ 350°C (в зависимости от материалов) |
| Методы срабатывания | Ручной, Шестеренный, Электрический, Пневматический |
Чтобы обеспечить работоспособность и срок службы клапана, во время установки выполните следующие действия:
Перед установкой очистите трубопровод, чтобы убедиться в отсутствии посторонних предметов.
Проверьте маркировку клапана и выполните полную проверку открытия/закрытия.
Совместите фланцы клапана с фланцами трубопровода и равномерно затяните болты.
Приводы (например, пневматические, электрические) следует устанавливать в указанной ориентации.
После установки несколько раз поработайте клапаном, чтобы убедиться в его плавной и ненавязчивой работе.
Проведите испытания характеристик уплотнения в соответствии с требованиями трубопровода.
Для получения более подробной информации оФланцевый шаровой кран JISтехнические характеристики, цены и индивидуальные решения, пожалуйста, свяжитесь с нами для профессиональной поддержки выбора и технической документации. Мы поставляем клапаны, соответствующие стандартам JIS, API, DIN и другим стандартам, и можем порекомендовать наиболее подходящую и экономичную конфигурацию клапана с учетом ваших конкретных условий работы.
