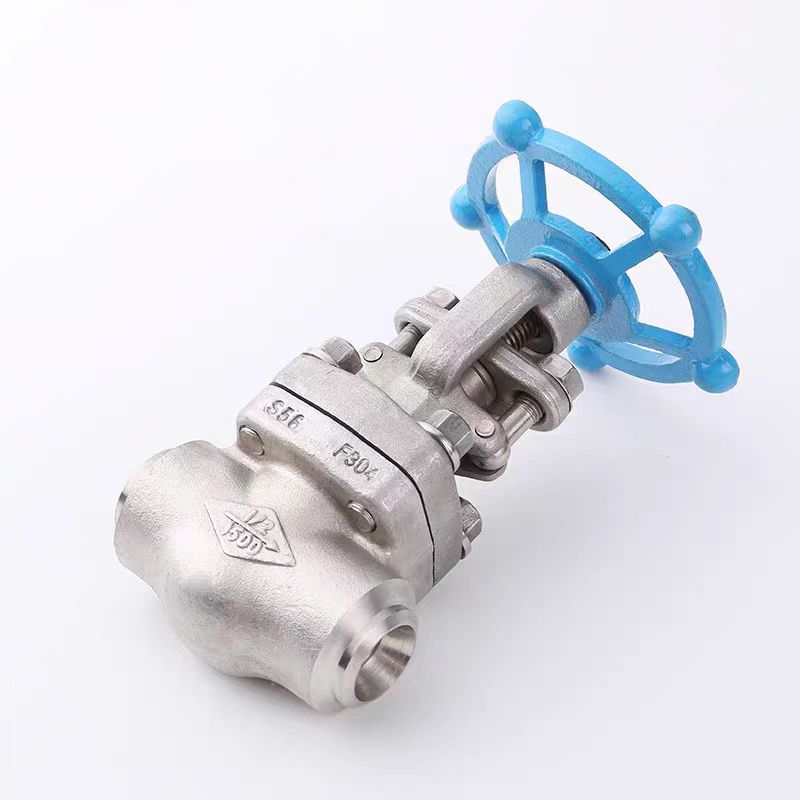

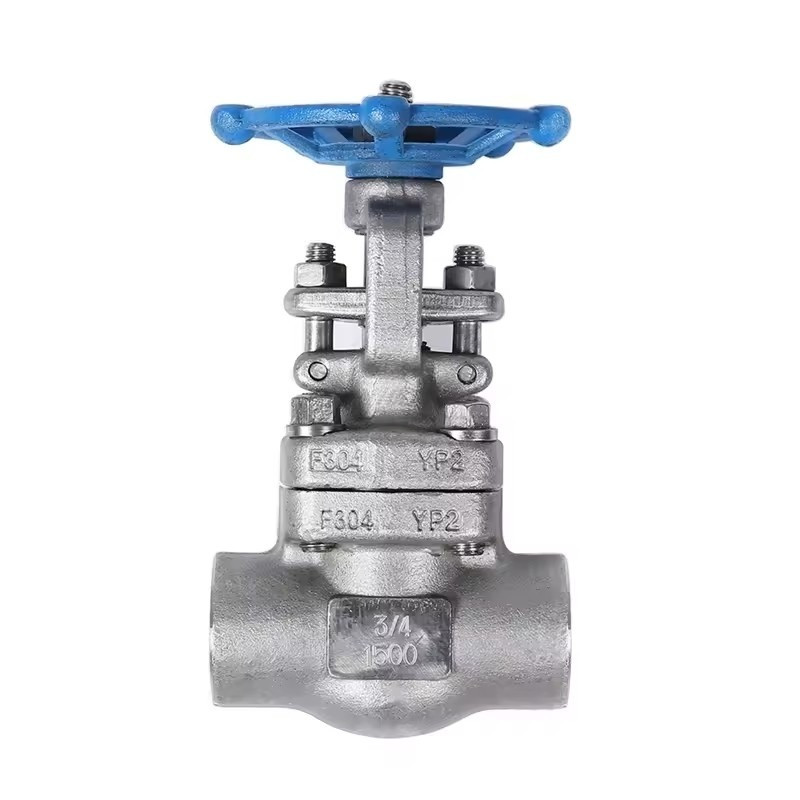

Кованая задвижка высокого давления из нержавеющей стали, изготовленная на заводе Joepai в Китае, имеет компактную конструкцию, разумную конструкцию, хорошую жесткость клапана, гладкий канал, низкий коэффициент сопротивления. Уплотняющая поверхность изготовлена из нержавеющей стали и твердого сплава и имеет длительный срок службы. В нем используется гибкая графитовая набивка, надежное уплотнение, а также простота и гибкость в эксплуатации. Применяется для рабочего давления 10,0–25,0 МПа. На трубопроводах различных систем нефтяных, химических, гидравлических и тепловых электростанций с рабочими температурами от -46 ℃ до 425 ℃ применимые среды включают азотную кислоту, уксусную кислоту, воду, нефть, газ и некоторые агрессивные жидкости.
① Соответствует требованиям передовых отечественных и международных стандартов, обеспечивает надежное уплотнение, отличные характеристики и красивый внешний вид.
② Пара уплотнений усовершенствована и разумна, а уплотнительные поверхности затвора и седла клапана изготовлены из твердого сплава с разной твердостью. Уплотнительные элементы надежны, обладают высокой твердостью, износостойки, термостойки, коррозионностойки, устойчивы к трению, имеют длительный срок службы.
③ Шток клапана прошел обработку сжатием и поверхностной обработкой, демонстрируя отличную коррозионную стойкость, износостойкость и стойкость к истиранию.
④ Для удовлетворения различных технических и пользовательских требований можно использовать различные стандарты трубных фланцев и формы уплотняющих поверхностей фланцев.
Модель продукта: Z61H
Диапазон размеров: от 1/2 дюйма (DN15) до 2 дюймов (DN 50).
Номинальное давление: 800#/1500# для резьбовых/растушечных концов/концов под приварку встык
Применимые среды: вода, масло, газ и некоторые агрессивные жидкости.
Стандарт проектирования: BS 5352/API 602/ASME B 16,34.
Стандарт проверки и тестирования: BS EN ISO 12266-1 (BS 6755-l)/API 598/ISO 5208.
Резьбовой конец по ANSI B 1.20.1
Муфта под приварку по ANSI B 16.11
Восходящий стебель
Операция: Маховик
| НЕТ | ИМЯ | CStoASTM | AStoASTM | СстоАСТМ | |
| А105 | F22 | F304L | F316L | ||
| 1 | ТЕЛО | А105 | А182 Ф22 | А182Ф 304Л | А182 F316L |
| 2 | СИДЕНЬЕ | А276 420 | А276 304 | А276 304Л | А276 316Л |
| 3 | ДИСК | А182Ф 430 и 410 | А182 Ф304 | А182Ф 304Л | А182 F316L |
| 4 | КОРЕНЬ | А182 Ф6 | А182 Ф304 | А182Ф 304Л | А182 F316L |
| 5 | ПРОКЛАДКА | 316+ГРАФИТ | 316+ГРАФИТ | ||
| 6 | КАПОТ | А105 | А276 Ф304 | А276Ф 304Л | А276 F316L |
| 7 | БОЛТ | А193 Б7 | А193 Б16 | А193 Б8 | А193 Б8М |
| 8 | ПРИКОЛОТЬ | А276420 | А276 304 | ||
| 9 | УПЛОТНИТЕЛЬНАЯ САЛЬНИКА | А276410 | А182Ф 304Л | А182Ф Ф316Л | |
| 10 | БОЛТ | А193 Б7 | А193 Б16 | А193 Б8 | А193 Б8М |
| 11 | УПЛОТНИТЕЛЬНАЯ САЛЬНИКА | А105 | А182 Ф11 | А182Ф 304Л | А182Ф 316Л |
| 12 | ОРЕХ | А194 2Н | А194 4 | А194 8 | А194 8М |
| 13 | ОРЕХ | А276 420 | |||
| 14 | ОРЕХ | А194 2Н | А194 4 | А194 8 | А194 8М |
| 15 | ТАБЛИЧКА | SS | |||
| 16 | МАХОВИК | А197 | |||
| 17 | ПРОКЛАДКА | А473431 | |||
| 18 | УПАКОВКА | ГРАФИТ | ПТФЭ | ||
| СЕРЕДИНА | ВОДА, НЕФТЬ, ГАЗ | ВОДА, НЕФТЬ, ГАЗ | ВОДА, НЕФТЬ, ГАЗ | ||
| РАБОЧАЯ ТЕМПЕРАТУРА | -29°С~425°С | -29°К~550°К | -29°К~200°К | ||
| НПС | Уменьшать | 3/8" | 1/2" | 3/4" | 1" | 1 1/4 дюйма | 1 1/2 дюйма | 2" | |
| Полный | 3/8" | 1/2" | 3/4" | 1" | 1 1/4 дюйма | 1 1/2 дюйма | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| Н(открыто) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
