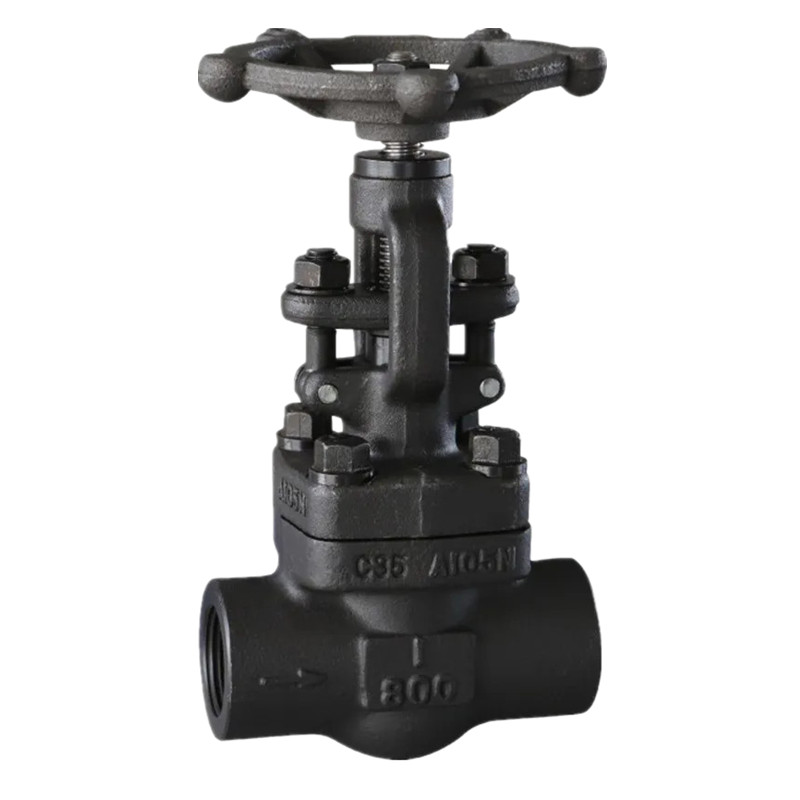

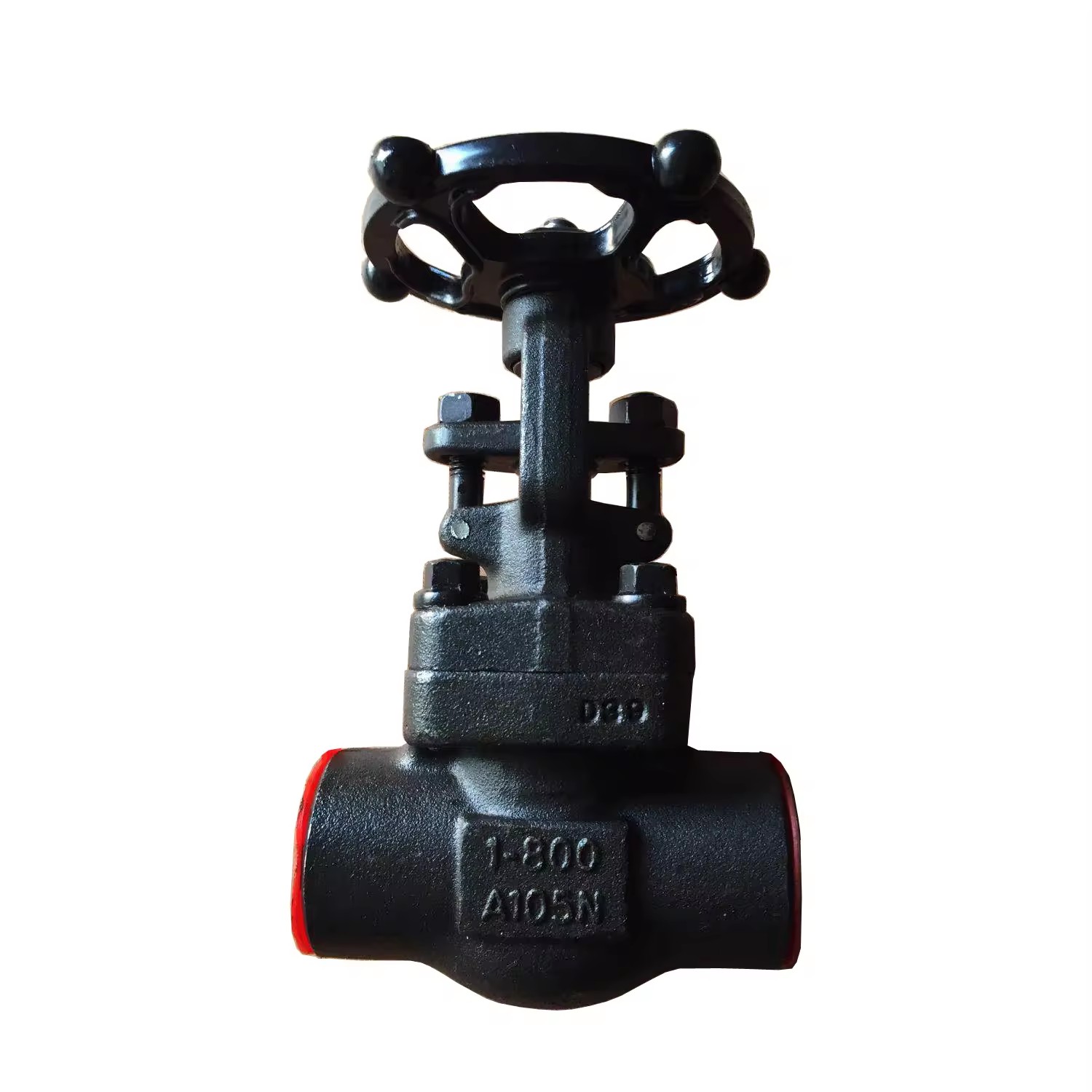

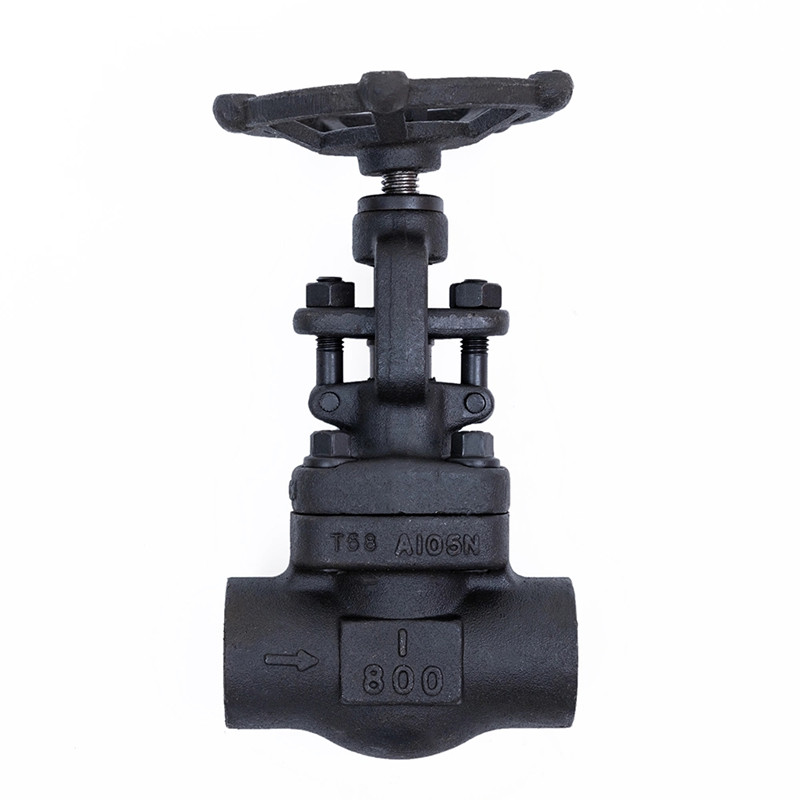

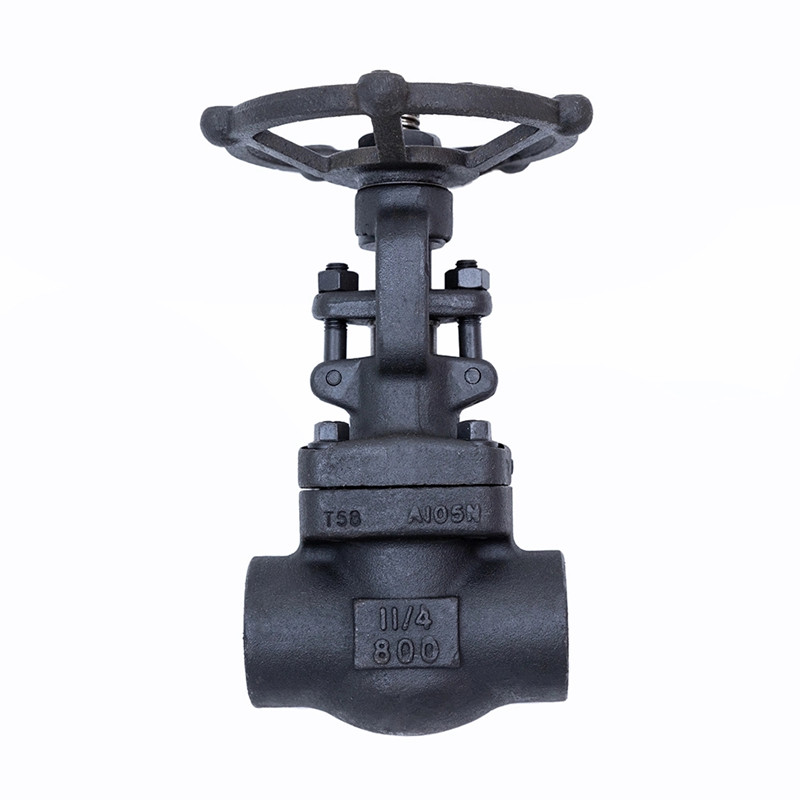

Кованая задвижка 800LBS

Компания JOEPAI разработала и произвела высококачественную кованую задвижку 800LBS. В соответствии с требованиями к давлению середину корпуса клапана можно выбрать из трех конструкций: болтовое соединение, средняя сварка и самозатягивание под давлением; Средний фланец оснащен уплотнительными прокладками из углеродистой стали, нержавеющей стали, гибкого графита, металлической кольцевой прокладки и других материалов; Принятие маховика, электрической передачи, зубчатой ​​передачи и звездочки; Клапан имеет верхнюю уплотнительную конструкцию, способствующую герметизации; Седло клапана имеет такие структурные характеристики, как кованое седло клапана, седло клапана из нержавеющей стали и уплотнительная поверхность из сварного сплава. Задвижка из кованой стали является одной из широко используемых запорных клапанов, в основном используемой для подключения или перекрытия среды в трубопроводах; Задвижки подходят для широкого диапазона давления, температуры и диаметра, особенно для трубопроводов среднего и большого диаметра.

Технические параметры

1. Номинальный диаметр: NPS1/2 "~2" (DN15~DN50)
2. Номинальное давление: класс 800 фунтов.
3. Проектирование и производство: ASME/ANSI B16.34; API602;
4. Проверка и тестирование: API 598 или GB/T 13927.

5. Завершает соединение

1) Размер ПО: ASME/ANSI B16.11; ДЖБ/Т1761

2) Размер ширины полосы: ASME B16.25.

3) Размер резьбы: ASME/ANSI B1.201(NPT); ГБ/Т7306-87(РУ)

6. Конструктивная особенность: Б.Б. или В.Б.; ОС&Y

7. Материал уплотнительных принадлежностей: согласно «Руководству по заказу».

8. Материал корпуса: А105; ЛФ2; Ф11; Ф22; Ф304; Ф316; Ф304Л; F316L

Особенности продукта

Кованая задвижка 800LBS, разработанная и произведенная Joepai, проста в обслуживании, имеет простую конструкцию, удобна для разборки и замены; Конструкция задвижки из кованой стали проста, имеет небольшой размер и легкий вес; Задвижки из кованой стали имеют низкое гидравлическое сопротивление, а коэффициент сопротивления у них равен показателю труб той же длины; Герметичные и надежные, в настоящее время электрические задвижки из кованой стали обладают хорошими герметизирующими характеристиками и широко используются в вакуумных системах.

Кованая задвижка 800LBS имеет низкое сопротивление потоку. Внутренний канал для среды корпуса клапана является прямым, среда течет по прямой линии с низким сопротивлением потоку. Его легче открывать и закрывать. По сравнению с проходными клапанами направление движения задвижки перпендикулярно направлению потока среды, независимо от того, открыта она или закрыта. Большая высота, длительное время открытия и закрытия. Ход открытия и закрытия ворот сравнительно большой, а опускание осуществляется посредством винта. Явление гидроудара не так-то просто возникнуть. Среда может течь в любом направлении с обеих сторон, что упрощает установку. Две стороны канала задвижки симметричны.

Основные размеры
