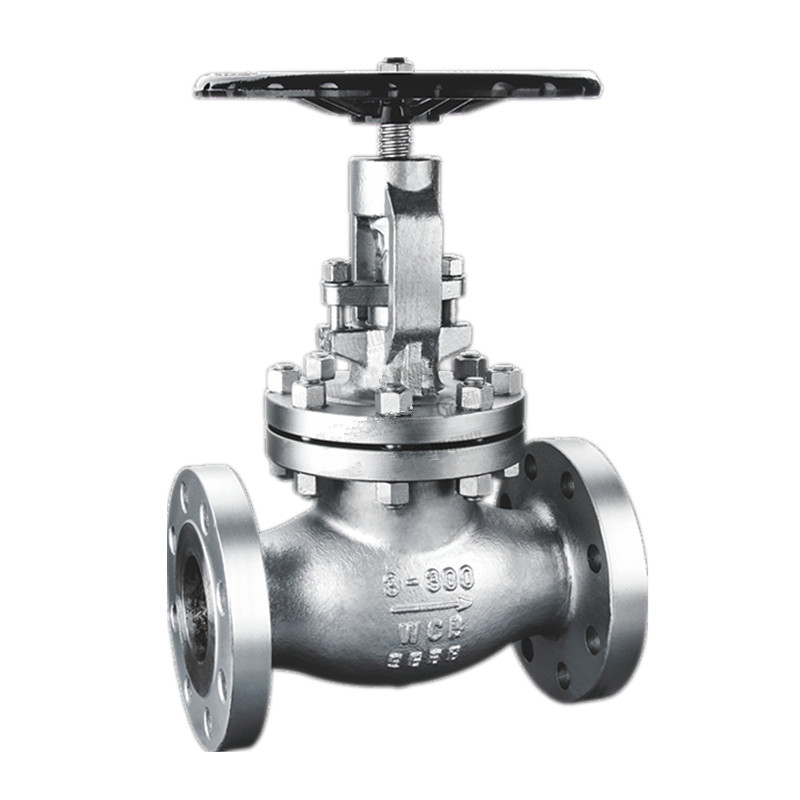

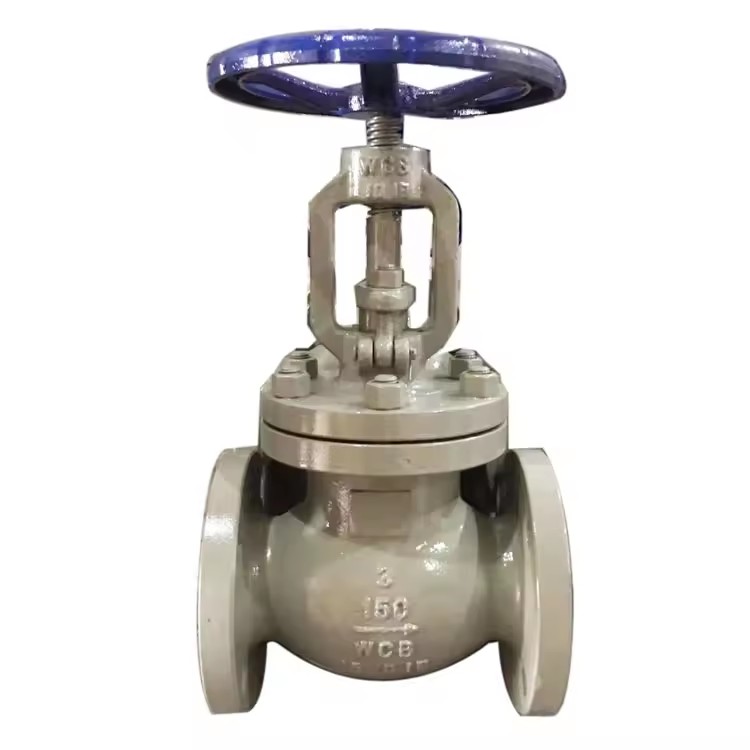

API Flance Conds Cast Steel Steam Pattern Globe Valve 300LB

API -фланцевой заканчивается лиц Steam Steam Pattern Globe Calve 300LB, разработанный и изготовленный Joepai, принимает американские конструктивные спецификации, такие как ASME/API 602, API 623, API 594 и т. Д., Он может работать при высоком давлении, высокой температуре и суровых условиях труда и широко используется в промышленных трубопроводах, таких как рафинирование, химический, мощность, природный газ, металлургические условия и т. Д.

Отправить запрос

Описание продукта

Flance Flance API Joepai Cass Cast Steam Steam Pattern Globe Clap 300LB соответствует стандарту API 598 тестирования давления и поддерживает настройку различных материалов, конструкций и форм привода. Это инженерный продукт, поддерживающий продукт для таких рынков, как Европа, Америка, Ближний Восток и Южная Америка. Wenzhou Qiaopai Valve Co., Ltd. глубоко учат в области производства промышленных клапанов более 20 лет. Компания прошла системы сертификации ISO9001, CE и API, и ее продукция экспортируется на такие рынки, как Европа, Америка, Ближний Восток и Юго -Восточная Азия.

Структурные характеристики и применение

При полном закрытии маховое колесо вращается по часовой стрелке.

2. Он может быть установлен в любом положении в трубопроводе, причем средняя среда течет снизу вверх.

3. Клапаны глобуса нержавеющей стали подходят для трубопроводов с различными коррозионными средами и имеют хорошие антикоррозионные свойства

Пол и достаточная сила.

4. Клапаны из сплавных стальных глобусов подходят для высокотемпературных паровых и нефтяных трубопроводов и имеют высокую температурную сопротивление характеристика.

АПИ Глобусная деталь клапана:

Болт -капот

Фланец или сваренный конец

Литья углеродистая сталь, из нержавеющая сталь или сплавная сталь

Предоставьте все конфигурации украшения

Другие размеры могут быть предоставлены по запросу

Описание продукта

Основной материал частей
Тело, капот	ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
Корень	ASTM A76 420/ASTM A182 F304/ASTM A182 F316
Стебельный орех	Латунь
Диск	ASTM A216 WCB
Сиденье	13CR/STM A351 CF8/STM A351 CF8M
Ручное колесо	ASTM A47
Прокладка	Графит
Упаковка	Графит
Глобус клапан Стандарт
Стандарт дизайна	6d Fire/Fire 600/Fire 603
Лицом к лицу	ASME B16.10
Стандарт фланца	ASME B16.5
Стандарт тестирования	API598

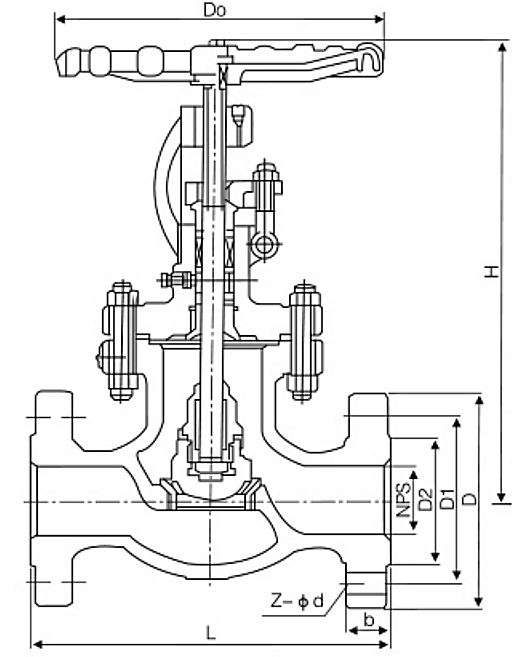

Размер 150 фунтов:

Дн		150 фунтов фланца (RF) (мм)								масса
мм	в	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22,5	455	350	86
150	6	406	279	241.3	216	25.4	8-22,5	541	350	113
200	8	495	343	298.5	270	28.4	8-22,5	651	450	178
250	10	622	406	362.0	324	30.2	12-25,4	800	450	270
300	12	698	483	431.8	381	32	12-25,4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	16-29	1645	600	590
450	18	978	635	577.9	533	40.1	16-31.8
500	20	978	700	635.0	584	43.3	20-31.8
600	24	1295	815	749.3	692	48.1	20-34.9

300 -фунтовое измерение:

Дн		300 -футовый фланец (RF) (мм)								масса
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22,5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22,5	438	250	30
80	3	318	210	168.1	127	28.4	8-22,5	464	280	35
100	4	356	254	200.2	157	31.8	8-22,5	565	350	56
125	5	400	279	235	186	35	8-22,5	614	350	96
150	6	444	318	269.7	216	36.6	12-25,4	717	400	120
200	8	559	381	330.2	270	41.2	12-25,4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
