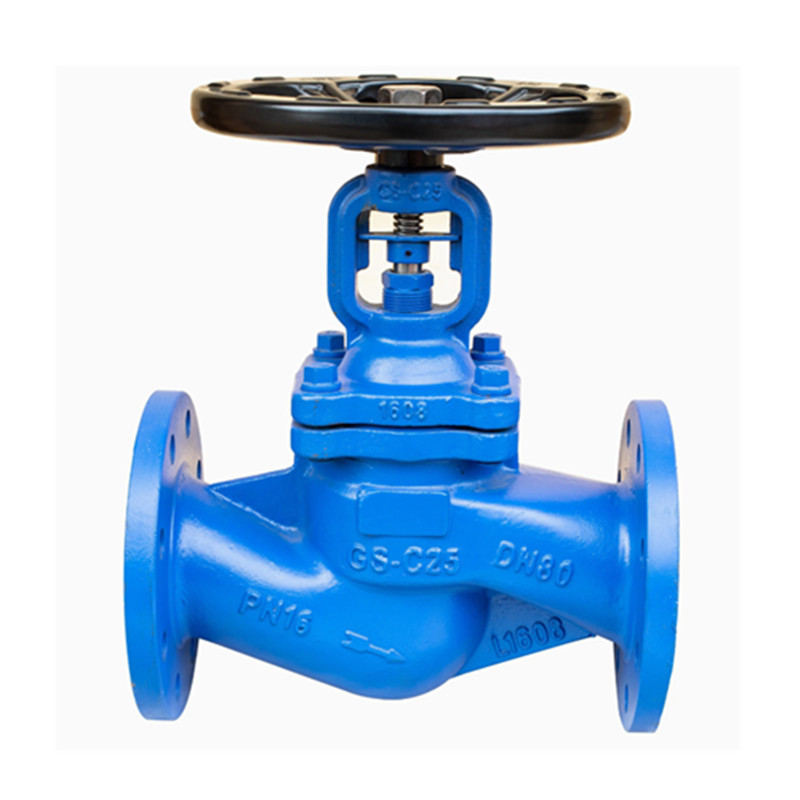

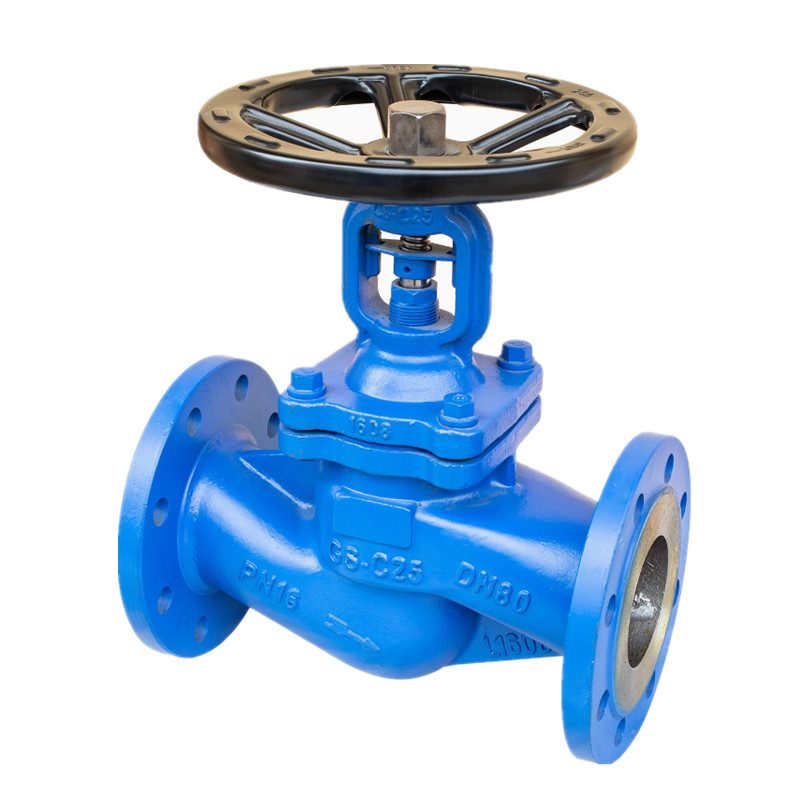

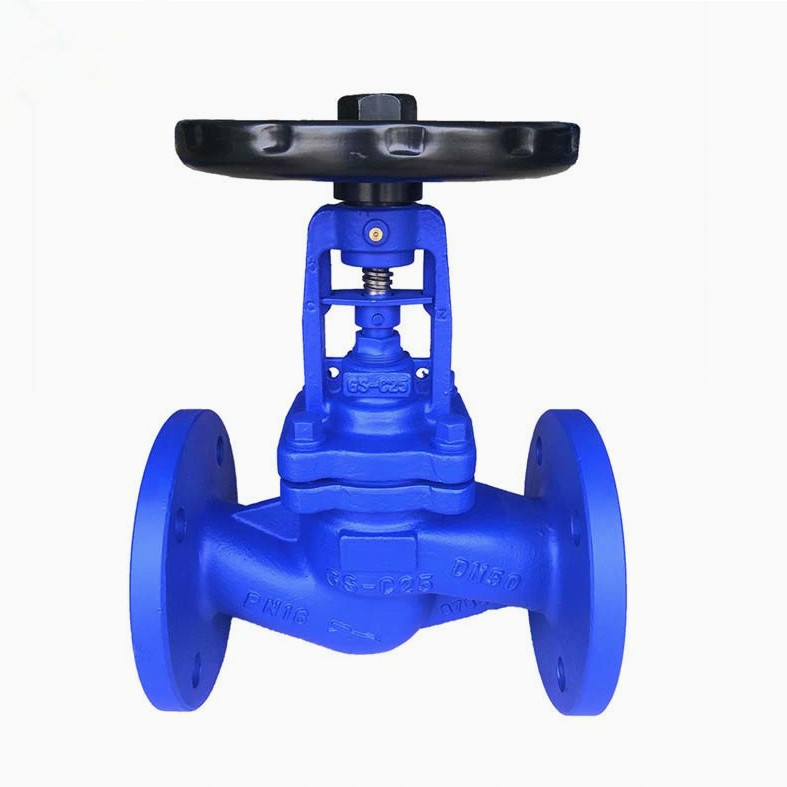

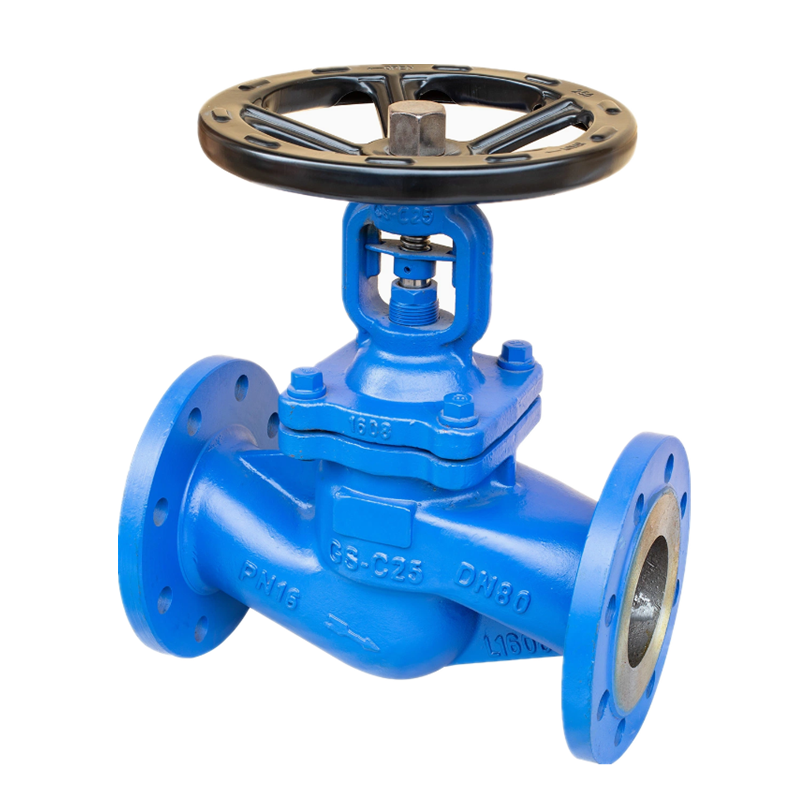

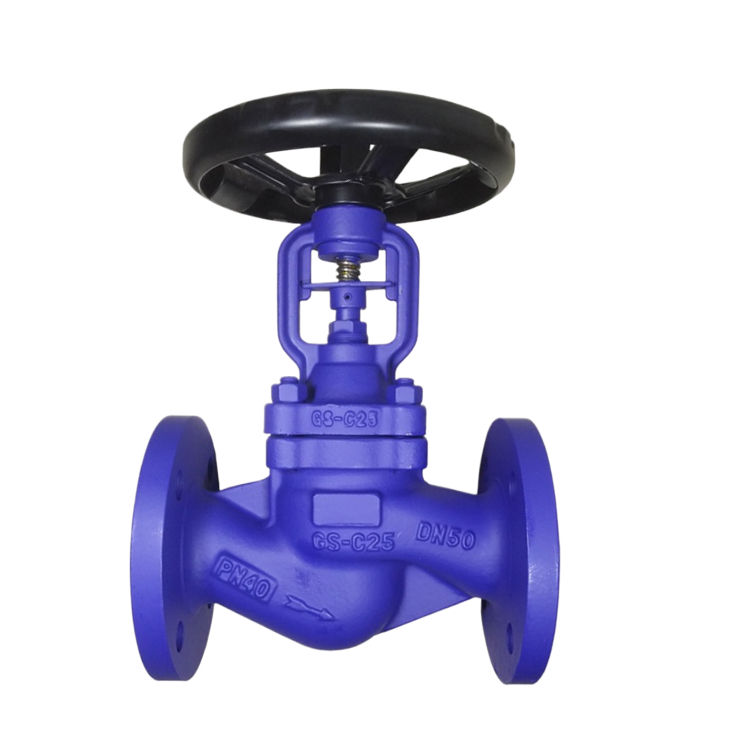

GS-C25 Flanged DIN Standard Bellow Bellow Seal Globe Globe Clape

Прочный Flanged Din Bellow Bellow Bellow Bellow Bellow Bellow Bellow Seal Seal Globe Clave прошел международные сертификаты, такие как ISO9001, CE, охватывающая рынки в Европе, Америке, Юго-Восточной Азии и Ближнем Востоке. Эта серия принимает двойную герметизирующую конструкцию с металлическими гофрированными трубами, приваренными и запечатанными внутри, эффективно предотвращая утечку средней, защиту безопасности операторов и соблюдение экологических стандартов.

Отправить запрос

Описание продукта

Joepai GS-C25 Flanged DIN Standard Bellow Seal Seal Globe Globue Clap, изготовленный в Китае, подходит для таких отраслей, как нефтехимические вещества, тонкие химические вещества, фармацевтические препараты, металлургия и электростанции, особенно для закрытых систем кончики для токсичных, вредных, воспламеняемых и корлогических сред. Уникальная структура двойного герметизации обеспечивает долгосрочную стабильную работу и является предпочтительным раствором клапана для мелких химических веществ и жестких условий труда.

Технические спецификации:

Рейтинг давления: 1,0-4,0 МПа

Спецификация: DN15-DN500

Материал: GS-C25, CF8, CF3

Стандартные фланцы: Din

Подробная часть клапана Gellow Seal Globe Globe:

Строительство: BB-BG-OSANDY

Операция: ручное, пневматическое

Стандарт дизайна: DIN3356

Размер лица к лицу: DIN3202

Фланцевые концы: DIN2543-2545

Тест и проверка: DIN3230

ПРЕДУПРЕЖДЕНИЕ ПЕЧАТЬ ВЗЛУЖИВАНИЕ КЛАПАЛА ГЛОВОЙ ГЛОВО

1. Стандартный фланцевой клапан GS-C25 DIN Bellow Bellow Seal Globe имеет простую конструкцию и легко изготавливает и обслуживает.

2. Рабочий ход по всему клапану маленький, а время открытия и закрытия короткое.

3. Клапан Globe обладает хорошим уплотнением, низким трениями между герметизирующими поверхностями и длительным сроком службы.

Типы клапанов шаровых шара Bellow делятся на внешние клапаны глобуса и внутренние клапаны глобуса в соответствии с положением резьбы ствола клапана. Согласно направлению потока среды, проходят прямо через глобусные клапаны, клапаны шара постоянного тока и угловые клапаны. Клапаны шара разделяются на упаковочные запечатанные клапаны шарика и запечатанные шаровые клапаны в соответствии с их запечатывающими формами.

Основные материалы:

НЕТ.	Имя части	Материал
1	Тело	GS-C25, CF8, CF3
2	Диск	2CR13, F304, F316
3	Шарнир	F304, F316
4	Комбинация сильфонов	F304, F316
5	Капот	GS-C25, CF8, CF3
6	Упаковка	Гибкий графит, PTFE
7	Железа	25#, F304, F316
8	Локатор	25#, F304, F316
9	Стебельный орех	ZQI19-4
10	Ручное колесо	Углеродистая сталь
11	Капля	25#
12	Масляная сопло	Латунь
13	Шестигранный орех	ASTM A193 2H, A193-8, A193-8M
14	Болт	ASTM A193 B7, A193-B8, A193-B8M
15	Прокладка	Гибкий графит+S.S. PTFE
16	Корень	2CR13, F304, F316

Основные измерения:

ПН	ПН16
Дн	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Кг)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
кв	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

ПН	ПН25
Дн	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Кг)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
кв	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

ПН	ПН40
Дн	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Кг)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
кв	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Параметры продукта

ПН (MP)	Тест оболочки (MPA)	Тест на герметизацию (MPA)	Подходящая температура (ºC)	Подходящая среда
150	3.0	2.2	-20ºC-350ºC	Вода, пара, масло и т. Д.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
