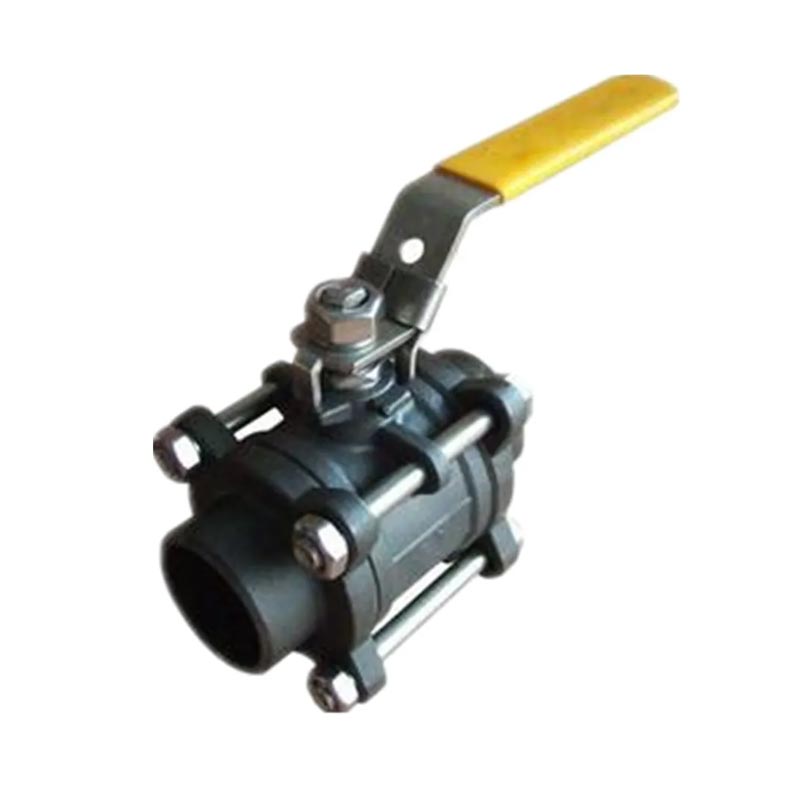

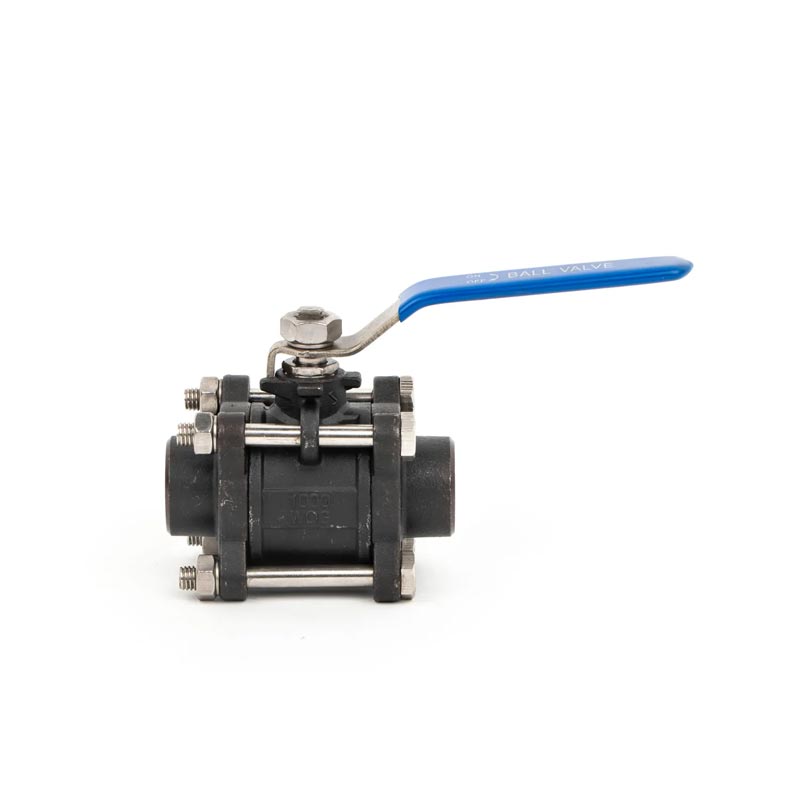

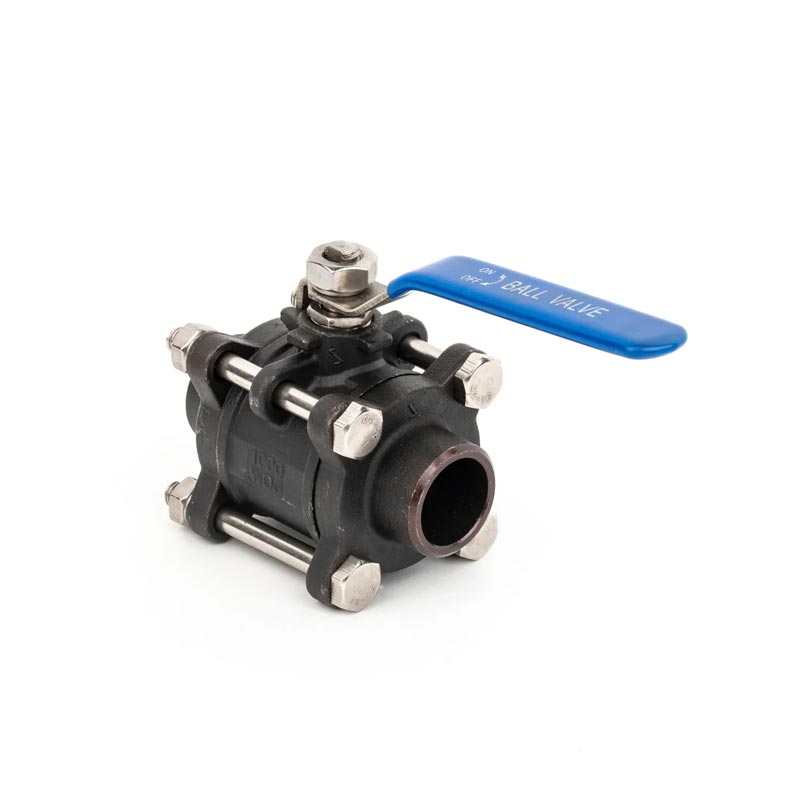

Сварные сварные кончики со сварными концами Joepai Carden Steel Pn64 предлагает превосходство производительность для приложений высокого давления, обеспечивая прочные и надежные Контроль жидкости в таких отраслях, как нефть и газ, химическая обработка, электроэнергия Поколение и водопроводная очистка. С его надежным дизайном из трех частей, сварной заканчивается и безопасная для огня конструкция, этот клапан спроектирован, чтобы встретить максимум требующие требования. Выберите Joepai для ведущего в отрасли качества, инновации и поддержка.
Стандарт потока: NPT, BSPT, DIN259, DIN2999, ISO228 класс A
Максимальное давление: 6,4 МПа
Диапазон температуры: -20C ~ 232C
Подходящая среда: вода, масло, воздух и некоторые коррозионные жидкости
Выдувка стержня/полный порт
Инвестиционный лиц
1000 фунтов на квадратный дюйм (PN64) W.O.G.
Материал Стандарт: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Капля | CF8M/CF8/WCB | 8 | КОРЕНЬ | SS316/SS304SS |
| 2 | Болт -шайба | SS304/SS/SS316 | 9 | Упорная шайба | PTFE |
| 3 | Шестнадцатеричный орех | SS304/SS/SS316 | 10 | Упаковка | PTFE |
| 4 | БОЛТ | SS304/SS/SS316 | 11 | Железа | SS304/SS |
| 5 | ТЕЛО | CF8M/CF8/WCB | 12 | Весенняя шайба | SS304/SS |
| 6 | СИДЕНЬЕ | PTFE | 14 | Стебельный орех | SS304/SS |
| 7 | МЯЧ | SS316/SS304/SS | 15 | Блок только отступление | SS |
| Дн | G | D | L | W | H1 | H2 | E1 | E2 | Раствор | РБ |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3,5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3,5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3,5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3,5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3,5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Чтобы понять направление трубопровода, измерьте невзрачные невзгоды вдоль трубопровода и длину трубопровода, необходимо начинать с начальной точки трубопровода и установить всю кучу и дополнительные кучи вдоль центральной линии. Эта работа называется измерением и настройкой центральной кучи. Управление карбоновой сталью 3-ПК сварных концов шаровые клапаны PN64 сделает трубопровод лучше.
Мы начинаем с отправной точки и устанавливаем кучу каждого целого числа в соответствии с правилами, которые называются целой кучей. Расстояние всей кучи может быть определена на основе волн и свойств местности. Когда территория очень сильно подходит, расстояние между всей кучей, как правило, составляет 20 м и 30 м; Когда местность относительно плоская, расстояние может быть установлено на 50 м, но длина не должна превышать 50 м. После нашей обработки, углеродистая сталь свареной сварной кончики 3-ПК Шаровой клапан PN64 может сделать трубопровод лучше.
