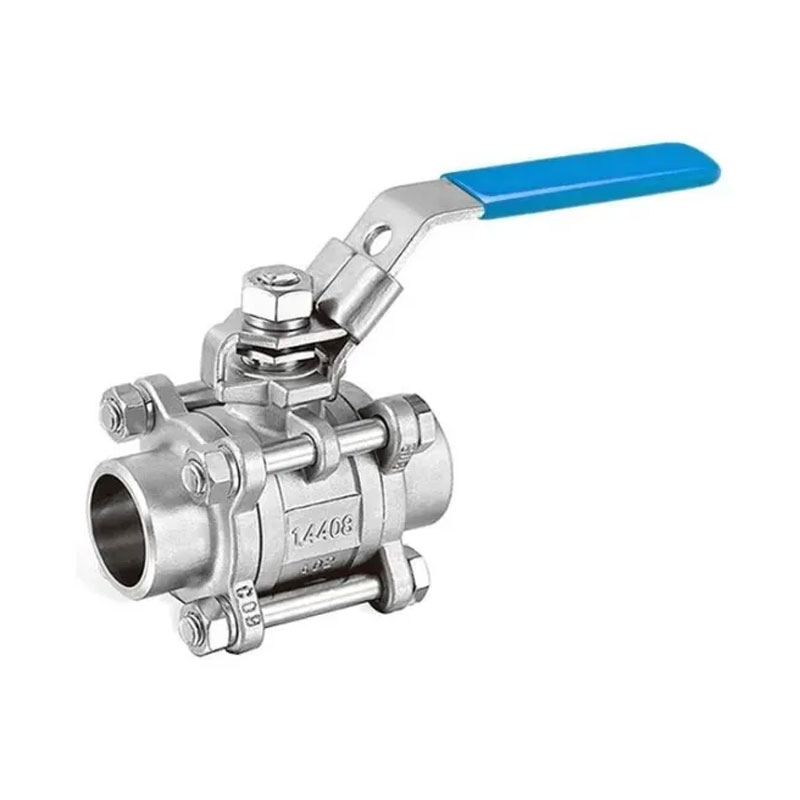

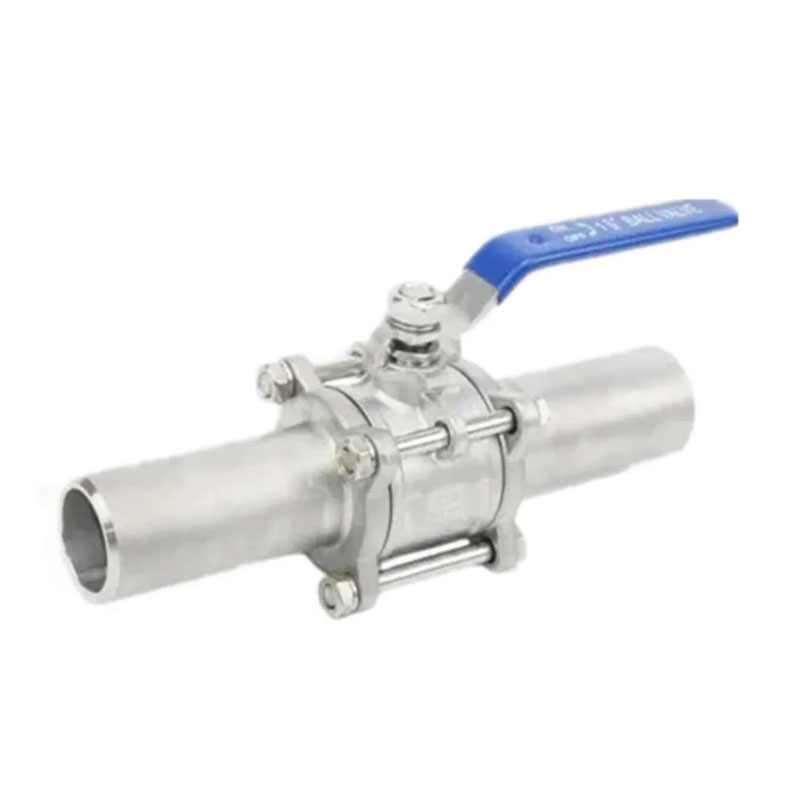

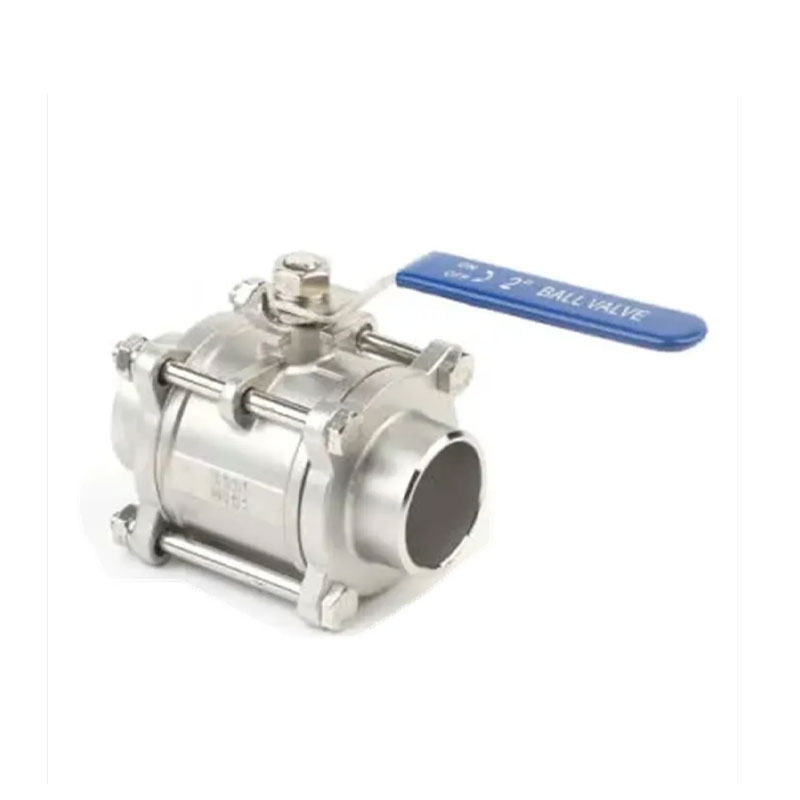

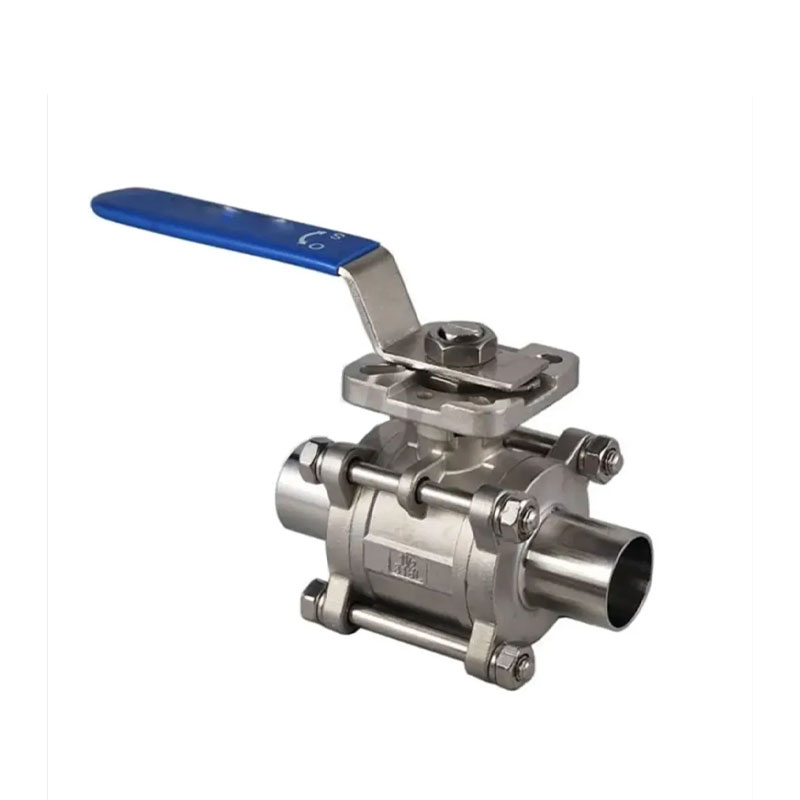

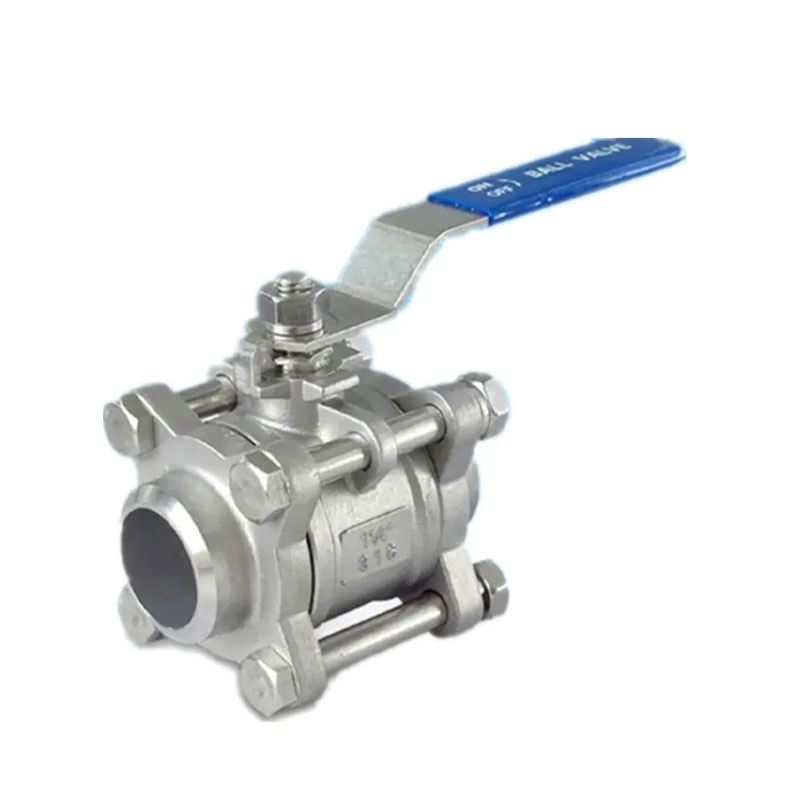

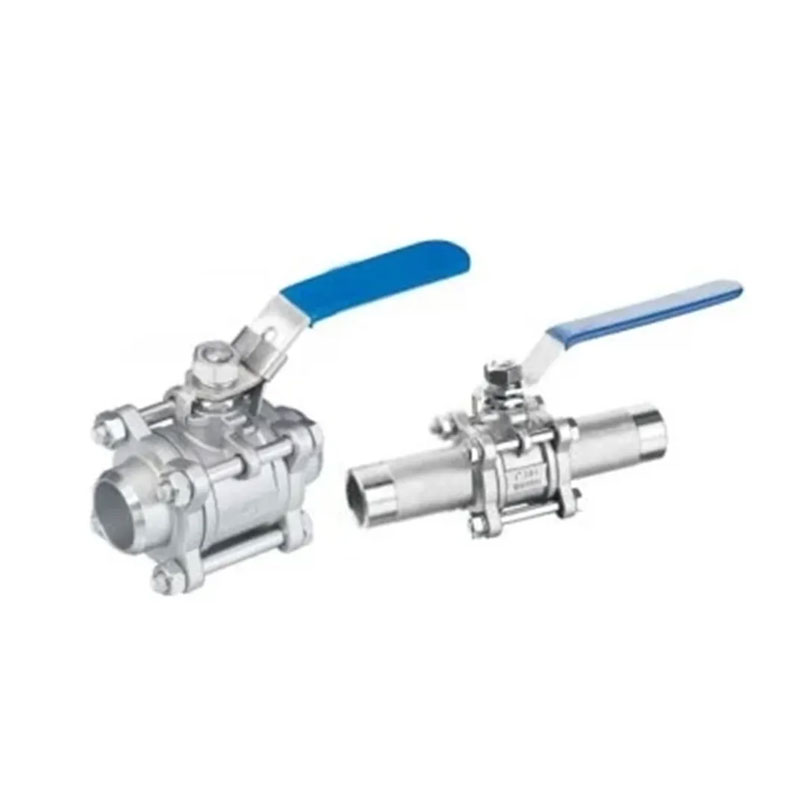

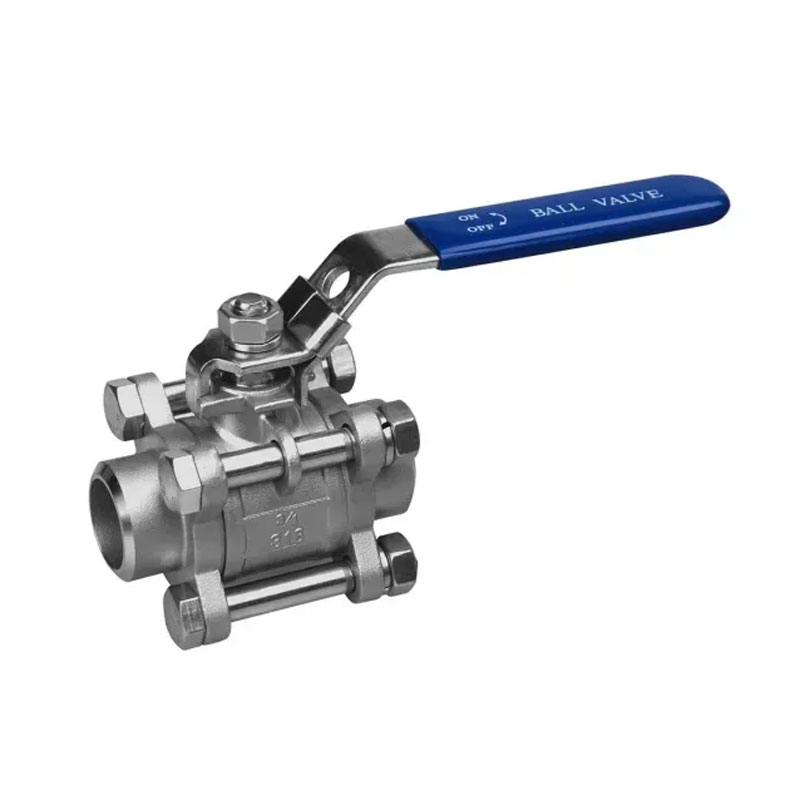

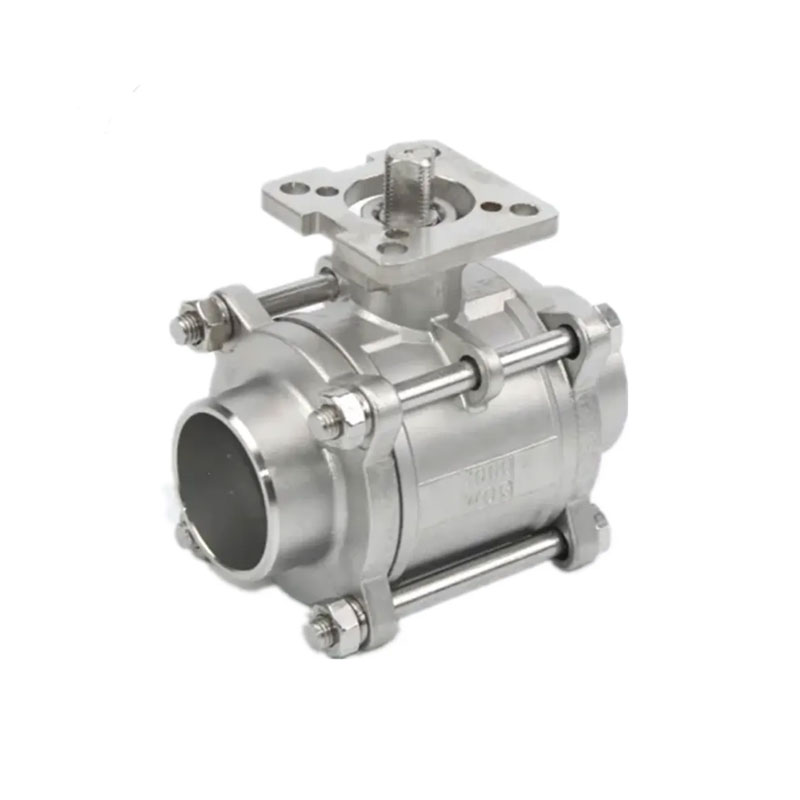

3PC-задних кончин предназначен для выдержания высокого давления, высокой температуры и суровой работы условия. Он принимает полностью конструкцию ковки из нержавеющей стали и подключен к сварному концу. Этот дизайн может быть интегрирован с трубопроводом Система без опасности утечки.
Трехэтажная структура позволяет проводить обслуживание и очистку без демонтируя общую сварочную систему, что делает ее подходящей для приложений В таких отраслях, как продукты питания, фармацевтические препараты, химические вещества и нефтехимические вещества.
Стандарт потока: NPT, BSPT, DIN259, DIN2999, ISO228 класс A
Максимальное давление: 6,4 МПа
Диапазон температуры: -20C ~ 232C
Подходящая среда: вода, масло, воздух и некоторые коррозионные жидкости
Выдувка стержня/полный порт
Инвестиционный лиц
1000 фунтов на квадратный дюйм (PN64) W.O.G.
Материал Стандарт: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Капля | CF8M/CF8/WCB | 9 | Упорная шайба | PTFE |
| 2 | Болт -шайба | SS304/SS/SS316 | 10 | Упаковка | PTFE |
| 3 | Шестнадцатеричный орех | SS304/SS/SS316 | 11 | Железа | SS304/SS |
| 4 | БОЛТ | SS304/SS/SS316 | 12 | РУЧКА | SS304/SS |
| 5 | ТЕЛО | CF8M/CF8/WCB | 13 | Весенняя шайба | SS304/SS |
| 6 | СИДЕНЬЕ | PTFE | 14 | Стебельный орех | SS304/SS |
| 7 | МЯЧ | SS316/SS304/SS | 15 | Пластиковая крышка | Пластик |
| 8 | КОРЕНЬ | SS316/SS304/SS |
| НПС | Дн | d | D | L | W | H |
| 1/4 " | 8 | 12.5 | 16.4 | 68 | 90 | 53 |
| 3/8 " | 10 | 12.5 | 18.6 | 68 | 90 | 53 |
| 1/2 " | 15 | 15 | 22.6 | 74 | 90 | 56 |
| 3/4 " | 20 | 20 | 28.8 | 84 | 108 | 65 |
| 1 " | 25 | 25 | 34.8 | 94 | 123 | 69 |
| 11/4 " | 32 | 32 | 44.2 | 110 | 170 | 81.5 |
| 11/2 " | 40 | 38 | 50.8 | 126 | 170 | 86.5 |
| 2 " | 50 | 49 | 62.8 | 147 | 170 | 102 |
| 21/2 " | 65 | 62 | 75.4 | 185 | 240 | 133 |
| 3 " | 80 | 76 | 94 | 216 | 240 | 133 |
| 4 " | 100 | 94 | 114 | 270 | 280 | 173 |
Joepai имеет передовую обработку и тестирование с ЧПУ и высококачественное оборудование Команда, посвященная созданию надежного, долговечного и простых в поддержании клапана портфель продуктов, покрывающие шариковые клапаны, клапаны затвора, проверки клапанов, клапаны бабочек и т. Д., Широко экспортируются в Европу, Ближний Восток, Юго -Восточная Азия, Америка и другие регионы.
