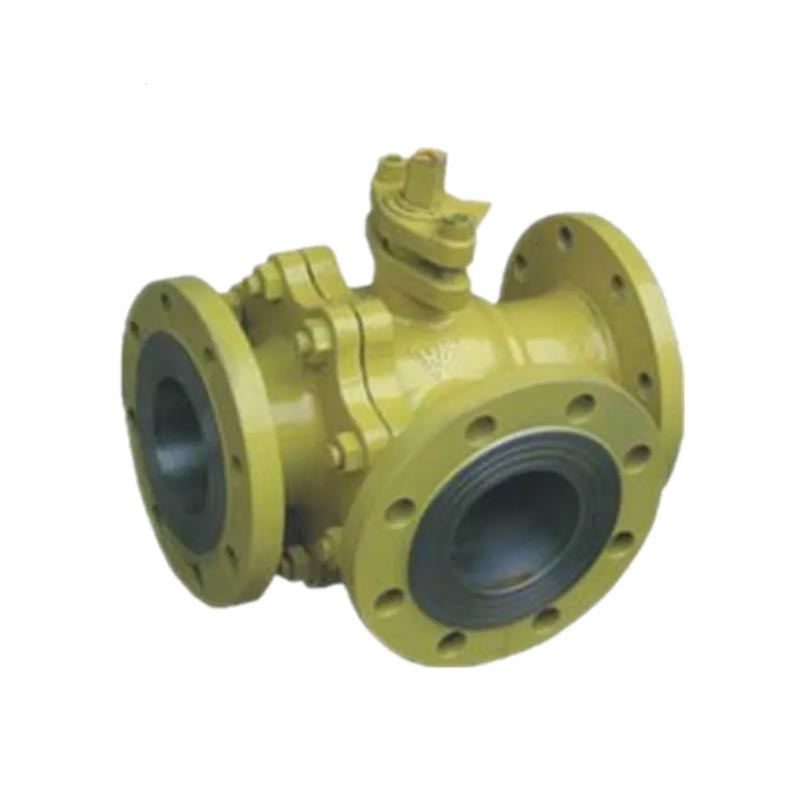

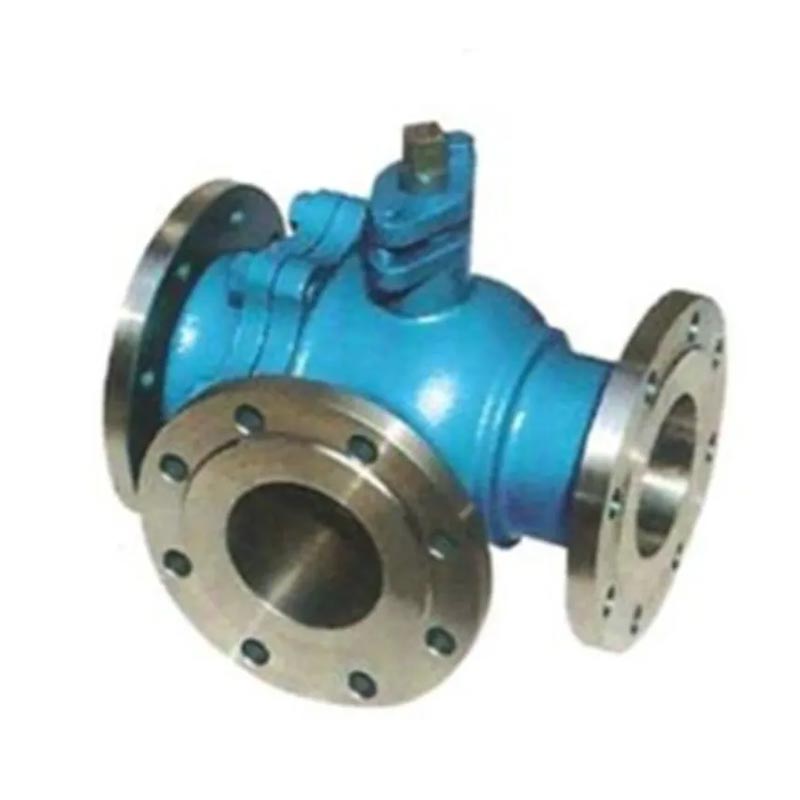

Joepai Высококачественная углеродистая сталь фланцевая трехчастотная шаровое клапан (материал WCB) предназначен для промышленных систем, которые требуют многоканального переключения или слияние функций. Он поддерживает Т-образные или L-образные структуры канала и может гибко контролировать направление потока и скорость потока среды. Продукт соответствует различным уровням давления от PN16 до PN40 и использует стандартные фланцы для соединения. Он широко используется в нефть, химический, водоснабжение, питание и обработки трубопроводов для достижения эффективного переключения и системы жидкости и системы интеграция.

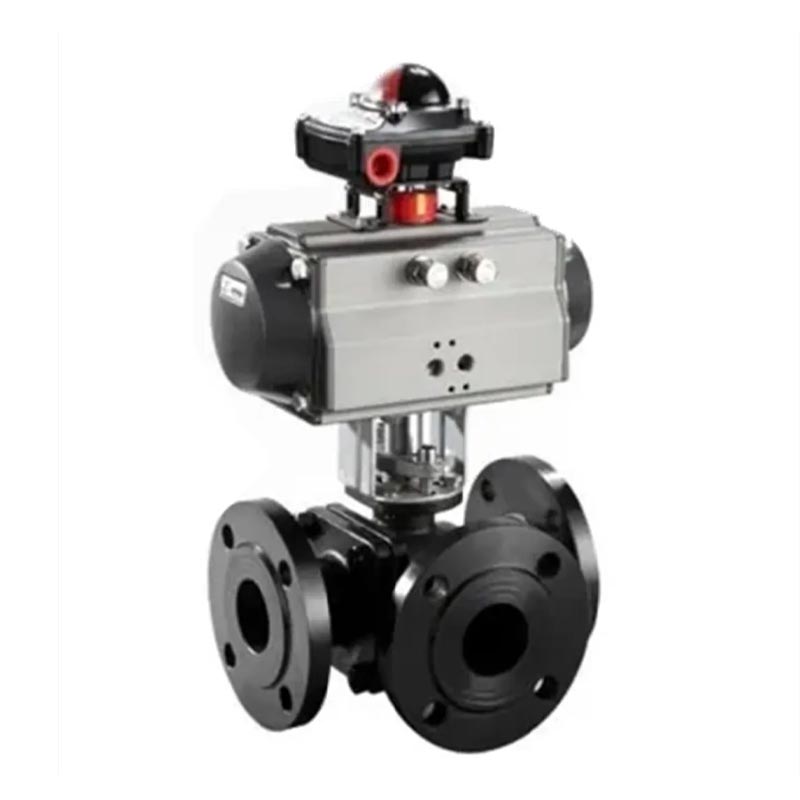

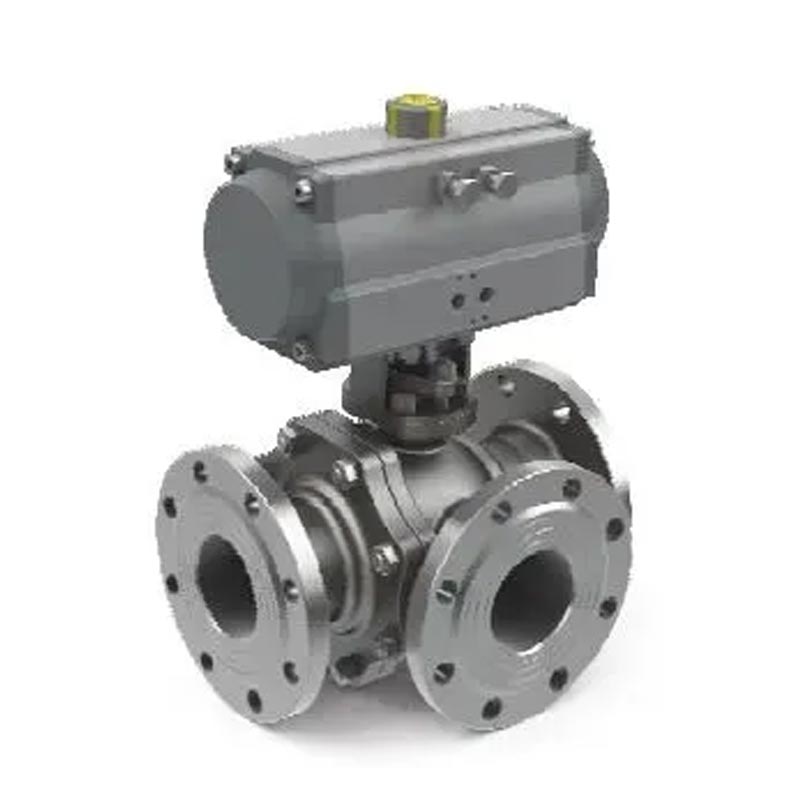

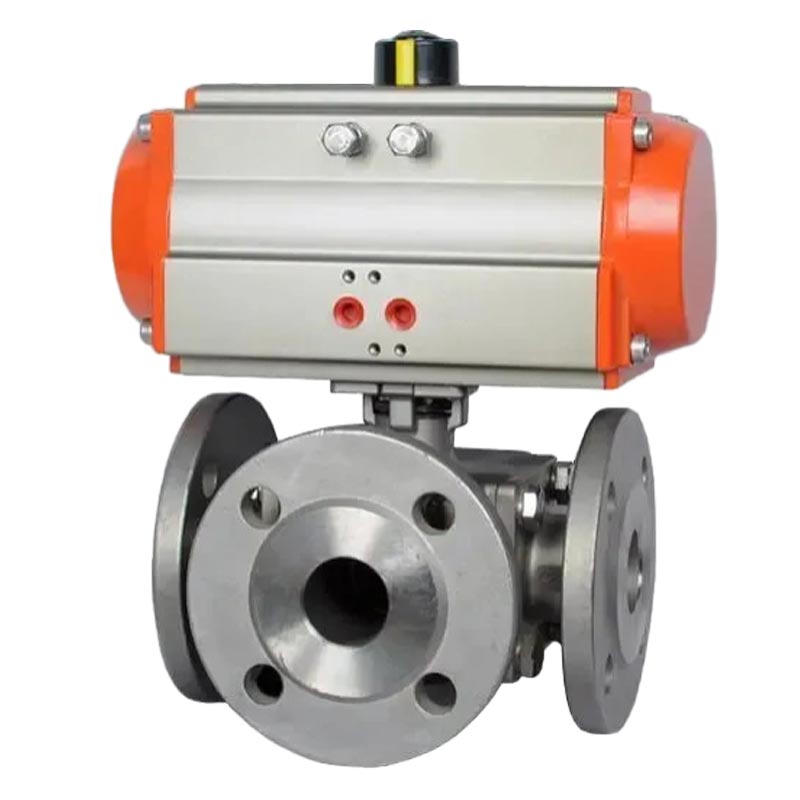

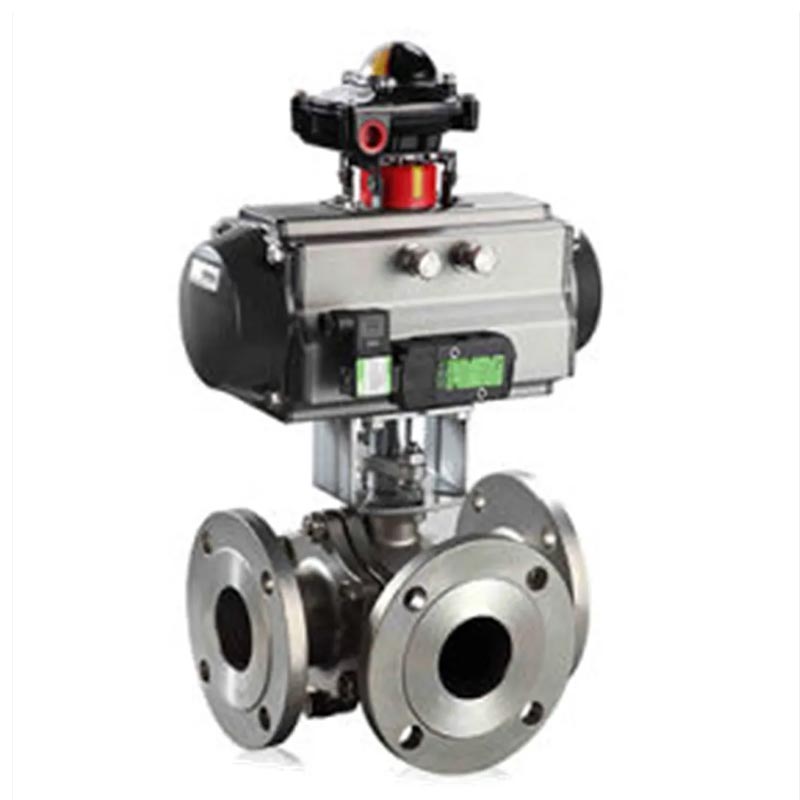

Углеродистая сталь фланцевая трехстороннее шаровое клапан с пневматическим
Привод
1. Материал углеродная сталь/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. Размер 1/2 '' ~ 8 '' (DN15 ~ DN200)
3. Сертификат ISO9001
4. Порт восстановлен порт
5. Рабочее давление 150 фунтов/PN16
6. Соединение заканчивается RF Flanged
7. Рабочая температура. -20 ~ 300ºC
8. Подходящая средняя вода, природная газ, нефть и некоторая коррозионная жидкость
9. Seal Ptfe, RPTFE, PPL
10. Опция блокировки
11. Проверка и тестирование в соответствии с API598
Другие мы также производим фланцевый шаровой клапан, клапан затвора, клапан глобуса, чек
Клапан, огненный гидрант -клапан, бустерный клапан, полностью сваренный шаровой клапан и у
Сито., И т.д.
| Форма | Тип T, L Трехлетний шаровой клапан |
| Внутренний номинальный диаметр dn (мм) | DN15-DN300 |
| Номинальное давление | 1.6 2,5 4.0 Продукт |
| Жидкий диапазон | Воздух, вода, газ, нефть и нефтехимические продукты коррозийная среда |
| Рабочая температура | Жесткая печать: -40 --300 Мягкая печать: -40--180 |
| Разлив | 0 Соответствует ANSIB16.104 Standard |
| Основной материал | Тело клапана: WCB 304 316 316L Катушка: 304 316 316L |
| Форма места | Желающая жесткая печать нержавеющей стали, PTFE Soft Seal |
| Подготовка поверхности | Полировка |
| Размеры | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер | в | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| мм | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | в | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| мм | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | в | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| мм | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | в | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| мм | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | в | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| мм | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (кг) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| Черный | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Оставьте положение для ручки клапана, чтобы повернуть.
2. нельзя использовать для дросселирования.
Шаровые клапаны с механизмами передачи должны быть установлены в вертикальном положении.
Принцип работы углеродного стали фланцевого трехстороннего шарикового клапана состоит в том, чтобы повернуть клапан, чтобы сделать его открытым или близким. Переключатели шариковых клапанов легки, малые по размеру, могут быть превращены в большие диаметры, надежные при уплотнении, простая по структуре, простая в обслуживании, а поверхность герметизации и сферическая поверхность часто находятся в замкнутом состоянии, которое нелегко разрушать средами. Они широко используются в различных отраслях.
Трехэтажные шариковые клапаны в основном используются в трубопроводах для отключения, распределения и изменения направления потока среды.
Трехлетний шаровой клапан - это относительно новый тип шарикового клапана, который имеет некоторые уникальные преимущества в своей структуре, такие как открытие и закрытие без трения, низкое уплотнение, и небольшое отверстие и крутящий момент. Это может уменьшить спецификации сопровождающего привода.
Оснащенный многоурочным электрическим приводом, он может достичь регулировки и плотной резки среды. Широко применим к условиям труда, таким как нефтяное, химическое, городское водоснабжение и дренаж, которые требуют строгого отсечения.
