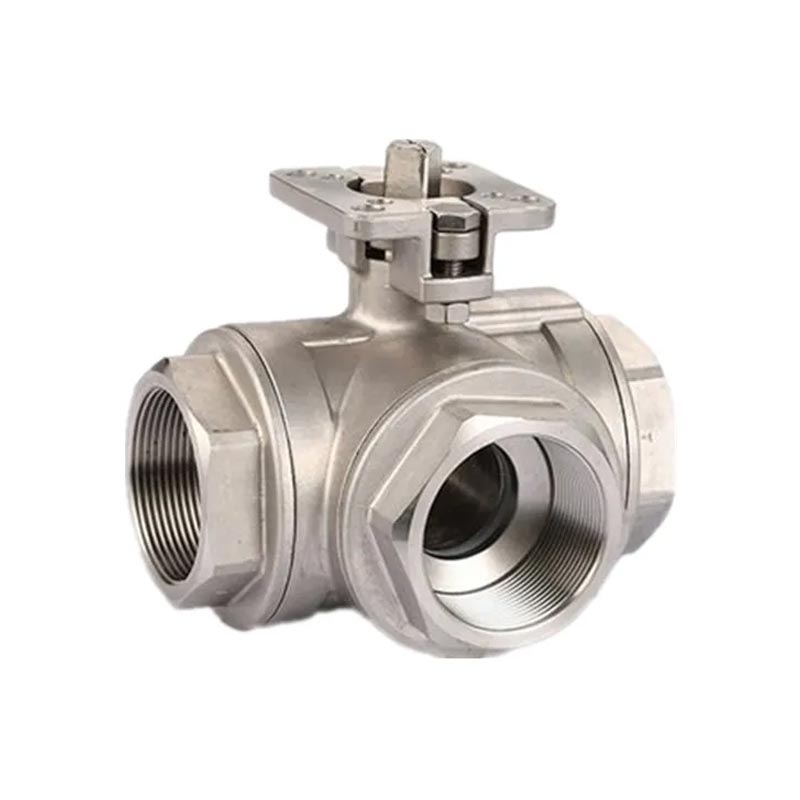

Корпус трехходового шарового крана JOEPAI из нержавеющей стали с внутренней резьбой изготовлен методом точного литья по выплавляемым моделям из нержавеющей стали CF8 или CF8M. Материал CF8 (SS304): подходит для сред, включая воду, воздух, а также растворы слабых кислот и слабых щелочей. Материал CF8M (SS316): разработан для хлоридсодержащих сред, морской воды и высококоррозионных химических сред.
Корпус этого трехходового шарового крана, отлитый по выплавляемым моделям, имеет одинаковую толщину стенок и превосходную обработку поверхности, что эффективно устраняет мертвые зоны, в которых может скапливаться среда. Это идеальный выбор для гигиенических условий работы, таких как трубопроводы для фармацевтической очищенной воды и системы трубопроводов для пищевых продуктов. Каждый клапан проходит испытания на прочность корпуса и проверку герметичности перед поставкой на завод, что гарантирует нулевой риск внешних утечек даже в условиях эксплуатации под высоким давлением.

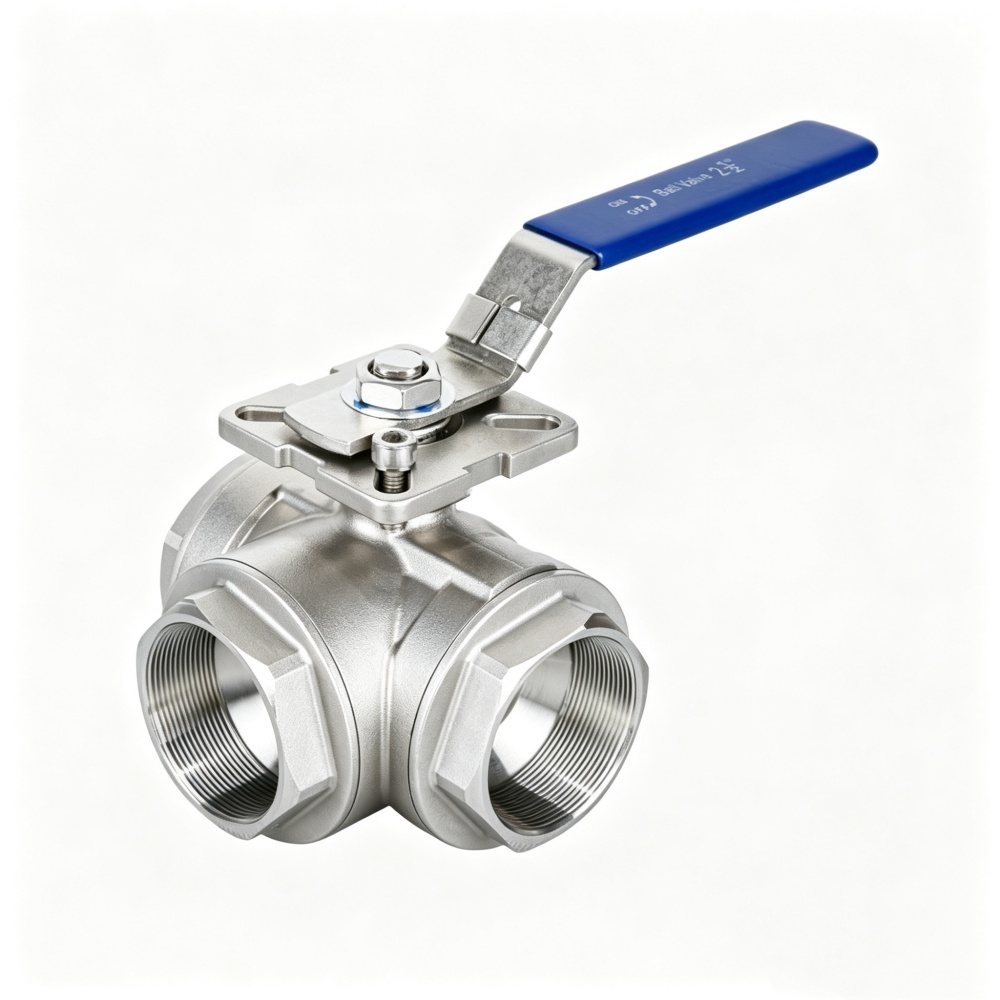

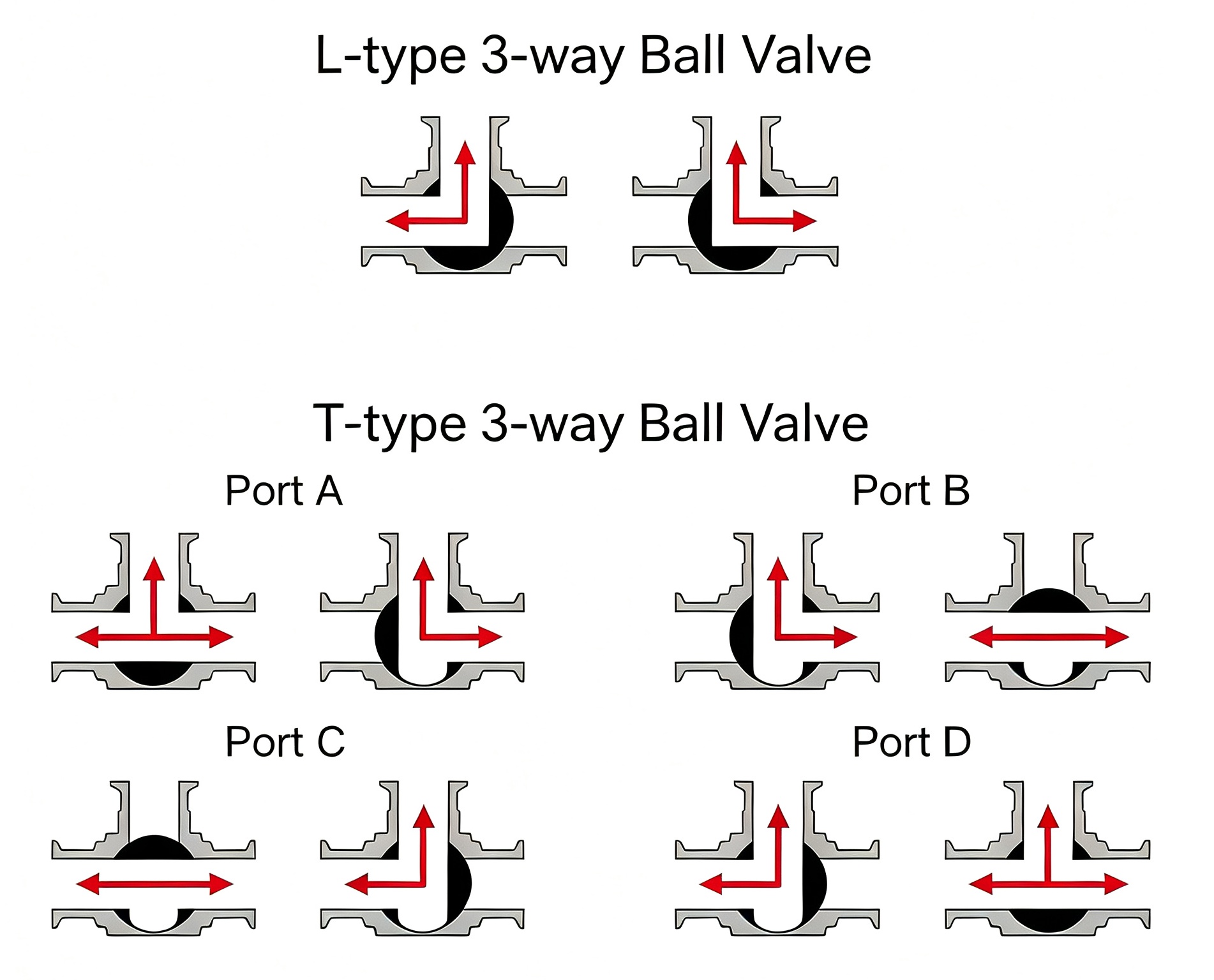

1. Этот трехходовой шаровой кран с внутренней резьбой из нержавеющей стали доступен с L-образным и Т-образным каналом потока. Обе версии оснащены поворотной ручкой на 90° и четкими указателями направления потока.
Трехходовой шаровой клапан с L-образным отверстием: Позволяет переключение между одним входом и двумя выходами. Типичные области применения включают переключение байпаса насоса, переключение циркуляции пробоотборника в режиме онлайн и попеременную работу двух фильтров. Шаровые краны с L-образным отверстием широко используются на газораспределительных панелях для быстрого переключения между основной и резервной подачей газа.
Т-порттрехходовойШаровой клапан: Поддерживает два режима работы: один вход разделен на два выхода или два входа объединены в один выход. Он подходит для переключения наполнения/разгрузки резервуаров, попеременной циркуляции горячей и холодной среды в теплообменниках и объединения двойных линий подачи перед смешиванием. В узлах дозирования химикатов шаровые краны с Т-образным отверстием обеспечивают поочередную закачку двух химических реагентов для достижения точного дозирования в сочетании с системами автоматического управления.

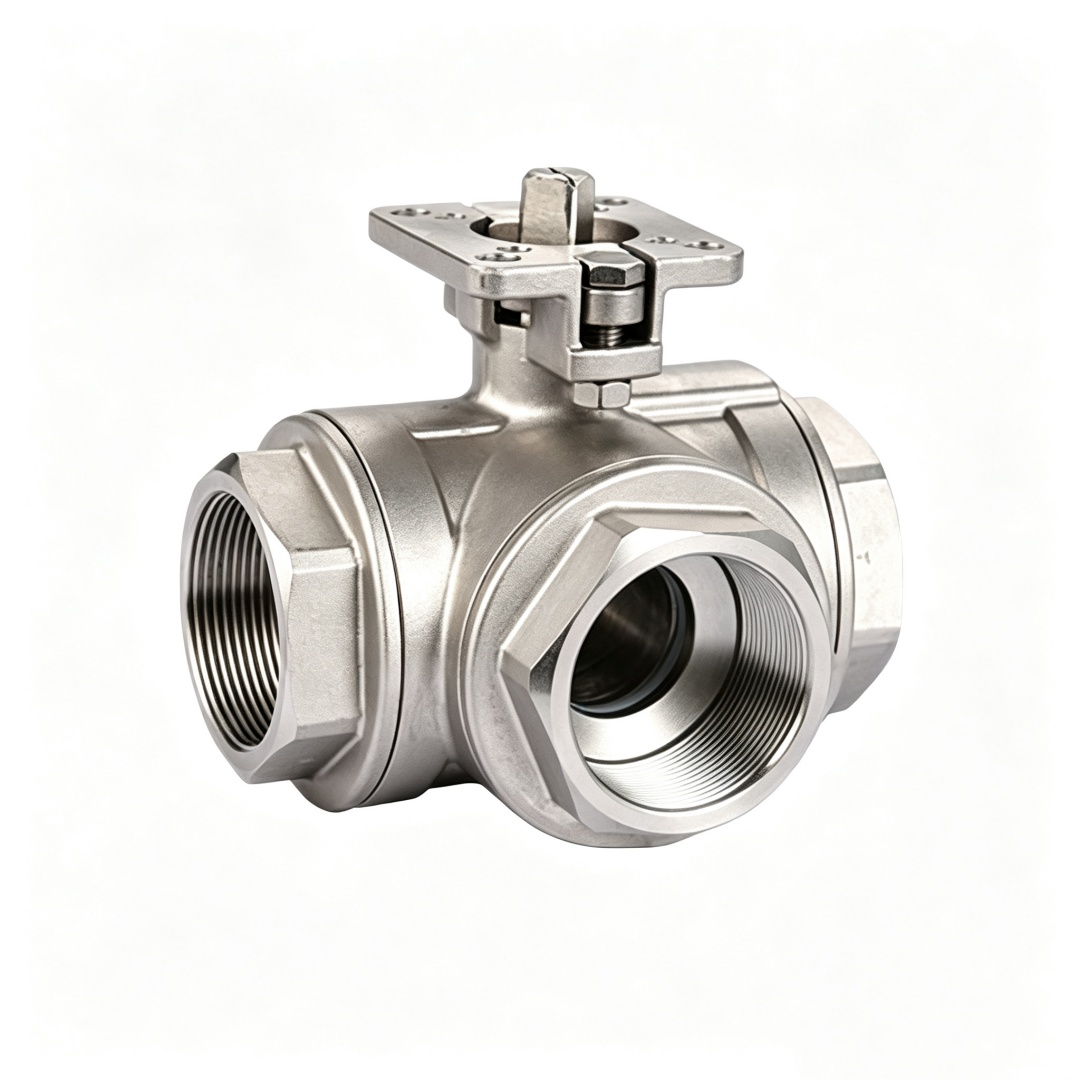

2. Верхняя часть этого трехходового шарового крана с внутренней резьбой из нержавеющей стали имеетСтандартная высокая платформа прямого монтажа ISO 5211. Размеры фланцев монтажной площадки идеально соответствуют размерам пневматических и электрических приводов. Приводы можно устанавливать напрямую, без дополнительных кронштейнов или муфт, что существенно сокращает допуски при монтаже и экономит пространство для установки.

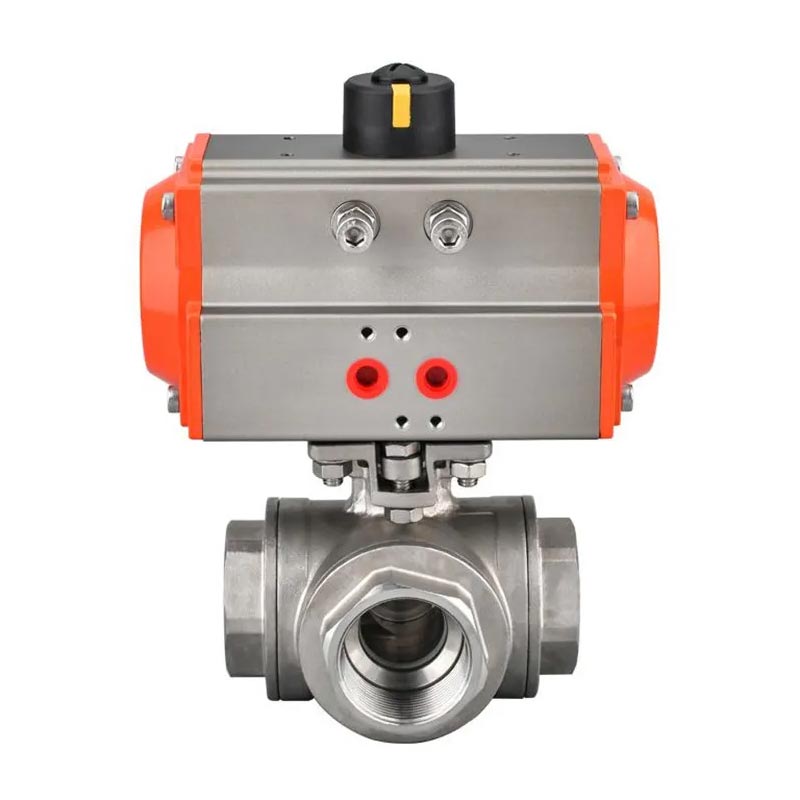

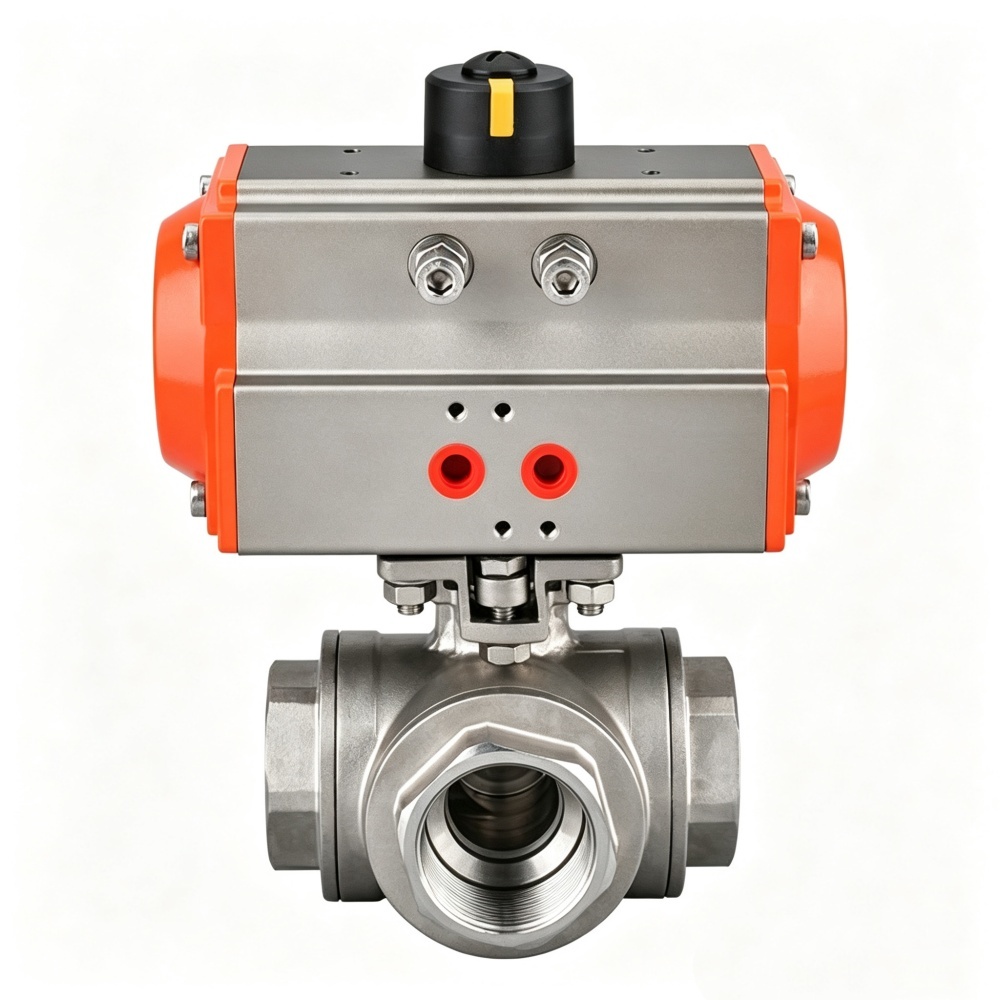

Клапаном можно управлять вручную с помощью ручки, а также можно оснастить пневматическими или электрическими приводами в качестве опции для реализации дистанционного управления.
Все клапаны проходят испытания на герметичность и проверку точности резьбы перед отправкой с завода.
Предоставляем сертификацию материалов, габаритные чертежи и рекомендации по установке.
Поддержка сертификации глобального рынка (CE/ISO/RoHS и т. д.)
OEM/ODM/частные услуги по настройке пресс-форм полностью открыты для удовлетворения потребностей различных инженерных проектов.
| Материал основных частей | ||
|---|---|---|
| Нет | Название детали | Материал |
| 1 | Тело | СФ8М; CF8 |
| 2 | Капот | СФ8М; CF8 |
| 3 | Мяч | СФ8М; CF8 |
| 4 | Сиденье | ПТФЭ; ППЛ |
| 5 | Корень | СФ8М; CF8 |
| 6 | Упаковка | ПТФЭ |
| 7 | Прокладка | ПТФЭ |
| 8 | Сальниковая гайка | СФ8М; CF8 |
| 9 | Ручка | СФ8М; CF8 |
| 10 | Доска направления | Алюминий |
| 11 | Орех | СФ8М; CF8 |
| 12 | Запирающие устройства | СФ8М; CF8 |
| 13 | Кожаные ножны | Пластик |
| Спецификация | |
|---|---|
| Название продукта | Трехходовой/тройниковый шаровой кран с высокой платформой |
| Модель | Q14F/Q15F |
| Номинальный диаметр | Ду15~Ду100 |
| Номинальное давление | 1,6 МПа~6,4 МПа/1000ВОГ |
| Тип структуры | Тип мяча |
| Тип подключения | Фланец, внутренняя резьба |
| Рабочая температура | ≤260°К (-20~180°К~260°К) |
| Манера действия | Ручной, электрический, пневматический |
| Материал корпуса | Литая сталь, нержавеющая сталь |
| Стандарт дизайна | Китайский стандарт; АНСИ; ДЖИС; DIN |
| Носитель приложения | Вода, нефть, газ, жидкость |
| Тип резьбы | Г.NPT.BSPT.BSP.DIN259/2999 |
| Q14F Трехходовой шаровой клапан из нержавеющей стали с резьбой подходит средний | Вода, нефть, газ и некоторые агрессивные жидкости (W.O.G) |
A: L-порт переключает поток между двумя выходами (общими для обхода насоса или переключения пробоотборника). Т-образное отверстие позволяет потоку из одного впускного отверстия разделяться на два выпускных отверстия или объединять два впускных отверстия в одно выпускное отверстие – идеальное решение для наполнения/опорожнения резервуара или совмещения фильтров.
A: Седло из ПТФЭ рассчитано на температуру до 200°C и подходит для насыщенного пара. Для перегретого пара выше 200°C выберите версию с металлическим седлом.
Ответ: NPT (США), BSPT (Великобритания/Австралия), BSPP (Европа) и DIN2999 (Германия). При заказе указывайте стандарт резьбы.
О: Да – корпус CF8M с седлами из ПТФЭ соответствует санитарным требованиям. Дополнительная обработка поверхности (Ra ≤ 0,8 мкм) и пассивация доступны по запросу.
