Спринклерная система пожаротушения Рифленая сигнальная заслонка-бабочка

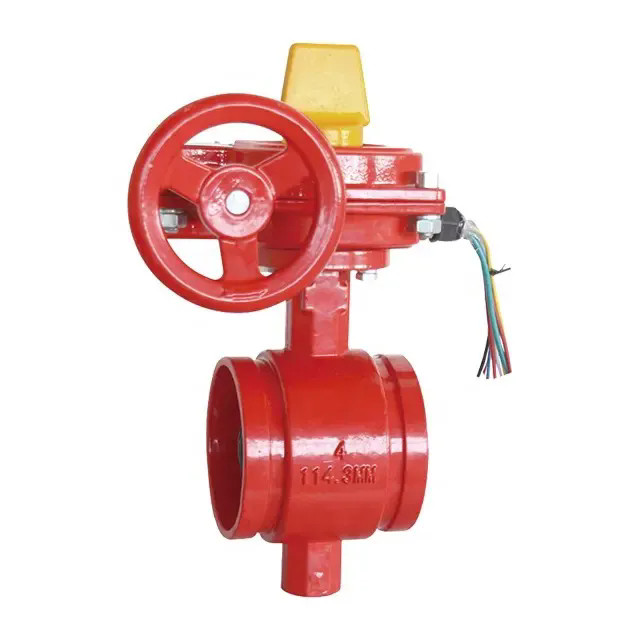

Рифленые фитинги для системы пожаротушения включают рифленую дроссельную заслонку с зубчатым приводом и датчиком несанкционированного доступа. Рифленая сигнальная дроссельная заслонка системы пожаротушения JOEPAI представляет собой значительный прогресс в технологии противопожарной защиты, сочетая в себе эффективную конструкцию рифленого соединения и сигнальный редуктор. Клапан полностью открывается или закрывается, когда диск поворачивается на четверть оборота. Сигнальный дроссельный клапан с канавками представляет собой соединительный клапан с рифленым зажимом, полностью разработанный на основе принципа симметрии. Он симметричен по осевой линии, радиально по средней линии, двустороннее уплотнение полного давления, с сигнальным устройством, которое может подать сигнал на срабатывание клапана. В основном используется в различных трубопроводах водоснабжения и водоотведения, противопожарной защиты зданий и других системах, особенно в арматуре систем противопожарной защиты, для перекрытия и регулировки потока среды.

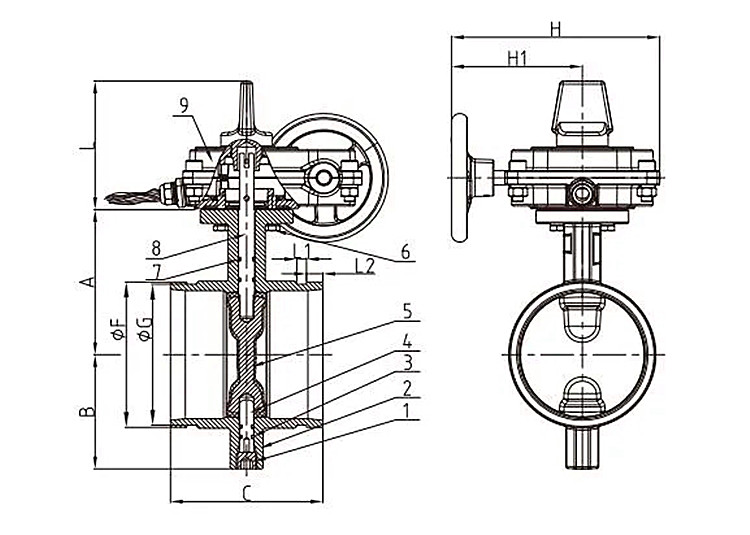

Основная часть и материалы

Технические характеристики

Соответствует: ANSI / AWWA C606 Стандартная конструкция прозрачного водного пути.

Соединения: рифленые концы, легко установить и заменить.

Большая эффективная площадь циркуляции и более низкое сопротивление жидкости.

Быстрое открытие и закрытие, хорошая регулировка.

Небольшой крутящий момент открытия и закрытия, что экономит труд.

Размеры: 2", 2½", 3", 4", 5", 6", 8", 10", 12 дюймов.

Максимальное рабочее давление: 21 бар / 300 фунтов на квадратный дюйм (максимальное испытательное давление: 600 фунтов на квадратный дюйм) соответствует UL1091, ULC/ORD-C1091 и классу FM 1112. Максимальная рабочая температура: от -20°C до 80°C.

Стандарт проектирования: API 609

Применение: Внутреннее и наружное использование

Внутреннее и внешнее эпоксидное покрытие с помощью электростатического распыления соответствует AWWA C550.

Диск седла с эластичным покрытием из EPDM

Установленный на заводе контрольный тамперный выключатель в сборе

Стандарт верхнего фланца ISO5211/1

Дизайн и материалы могут быть изменены без предварительного уведомления.

Технические характеристики и особенности конструкции

В сигнальном дроссельном клапане с рифленой системой пожаротушения используются соединения с рифлеными концами, совместимые со стандартными соединительными системами, что значительно сокращает время установки по сравнению с традиционными фланцевыми или резьбовыми соединениями. Сигнальные дисковые затворы, доступные в размерах от DN50 до DN300 (от 2 до 12 дюймов), выдерживают номинальное давление PN16, что соответствует большинству требований к спринклерным системам пожаротушения. Пожарные дисковые затворы с канавками эффективно работают в диапазоне температур от -10°C до 120°C, приспосабливаясь к различным условиям окружающей среды, возникающим в системах противопожарной защиты. Пожарный дроссельный клапан в основном состоит из диска, штока, уплотнительного кольца и корпуса. Телескопическая прокладка расположена между штоком и диском для эффективного уменьшения износа во время открытия и закрытия клапана.

Сценарии применения и руководство по установке

Сигнальный дроссельный клапан с канавками для спринклерной системы выполняет важные функции в различных конфигурациях спринклерных систем, где решающее значение имеют надежный контроль потока и проверка положения. Перед использованием противопожарного дроссельного клапана удалите весь мусор, чтобы обеспечить правильное открытие и контроль потока. Операторы должны обращать внимание на направление открытия и закрытия клапана, которое обычно обозначается «открыто» и «закрыто». Открытое положение указывает на вращение по часовой стрелке, а закрытое указывает на вращение против часовой стрелки. Закрывая дроссельную заслонку, будьте особенно осторожны и не поворачивайте задвижку слишком сильно, чтобы не сломать шток и не нанести ненужные повреждения. При использовании пожарной дроссельной заслонки необходимо обратить внимание на ряд мер предосторожности. Во-первых, перед использованием убедитесь, что источник пожарной воды и трубопроводы не засорены. Во-вторых, при тушении пожара уделяйте особое внимание открытию и закрытию клапана, чтобы избежать чрезмерного притока и недостаточного оттока воды, что может повлиять на эффект пожаротушения. Наконец, пожарные дроссельные заслонки необходимо регулярно проверять, чтобы обеспечить правильную работу.

Правильная установка требует тщательного планирования и выполнения, чтобы обеспечить оптимальную производительность и надежную передачу сигнала. Инженеры по пожарной безопасности рекомендуют устанавливать сигнальные дисковые затворы с канавками с достаточным зазором для доступа для эксплуатации и обслуживания как к механизму клапана, так и к электрическим соединениям. Клапаны пожарных спринклеров должны иметь независимую опору рядом с пазовыми соединениями, чтобы предотвратить передачу напряжения на корпус клапана. Монтажные бригады должны проверить правильность выравнивания соединительных трубопроводов и убедиться, что электрические соединения надлежащим образом герметизированы и защищены от факторов окружающей среды. Сигнальные дроссельные заслонки требуют правильной проводки к панелям управления пожарной сигнализацией в соответствии со спецификациями производителя и местными электротехническими нормами. Протоколы регулярного технического обслуживания этих дисковых затворов с пазами включают ежеквартальные визуальные осмотры, ежегодные эксплуатационные испытания и проверку точности передачи сигналов для обеспечения постоянной надежности системы.

Обслуживание и уход

Для обеспечения нормальной работы противопожарного дроссельного клапана необходимо проводить регулярные проверки и техническое обслуживание. При проверке особое внимание следует обратить на состояние седла клапана и уплотнительного кольца. При обнаружении каких-либо повреждений или износа седла клапана или уплотнительного кольца их необходимо незамедлительно заменить. Чтобы предотвратить ржавчину и коррозию, нанесите антикоррозийное масло или керосин, если противопожарный дроссельный клапан не используется в течение длительного периода. После длительного хранения клапан следует периодически эксплуатировать, чтобы предотвратить заедание или затруднение открытия.
