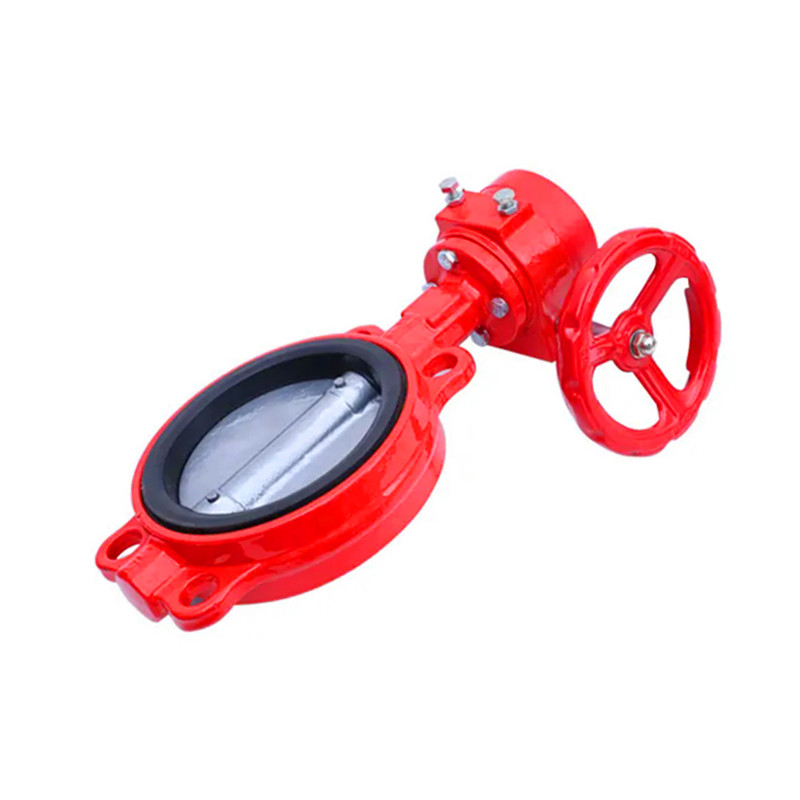

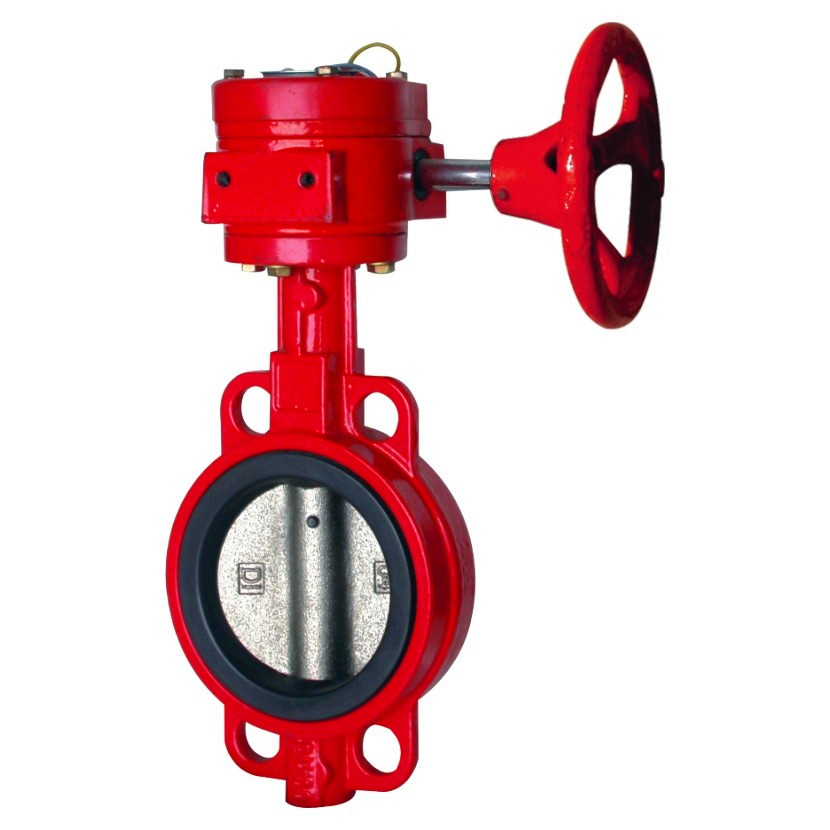

Пожарный сигнальный клапан-бабочка из ковкого чугуна

Сигнальный поворотный поворотный клапан пожаротушения JOEPAI из ковкого чугуна представляет собой интеграцию традиционной технологии управления потоком с современными возможностями мониторинга для комплексных систем противопожарной защиты. Эти сигнальные дроссельные заслонки для пожаротушения имеют прочную конструкцию из ковкого чугуна с превосходной коррозионной стойкостью, что делает сигнальные дроссельные заслонки пригодными для требовательных применений в различных условиях окружающей среды. Клапаны из ковкого чугуна оснащены усовершенствованным электрическим сигнальным устройством, которое в режиме реального времени передает статус положения клапана на центральные панели управления пожарной безопасностью, обеспечивая немедленный мониторинг и проверку системы. Пожарные поворотные поворотные затворы, имеющие компактный профиль и легкую конструкцию, упрощают установку, сохраняя при этом исключительную прочность и длительный срок службы. Инновационная конструкция этих сигнальных дроссельных заслонок сочетает в себе надежную работу с возможностями интеллектуального мониторинга, создавая оптимальное решение для современных требований противопожарной защиты.

Функции

1. Небольшой размер и малый вес облегчают установку и обслуживание. Также его можно установить там, где это необходимо;

2. Простая и компактная конструкция, быстрое включение и выключение на 90 градусов;

3. Минимизированный рабочий крутящий момент, энергосбережение;

4. Отличные характеристики регулирования и длительный срок службы;

5. Может использоваться для различных сред;

6. Может использоваться в качестве устройства кондиционирования и отключения на различных линиях и резервуарах для агрессивных, неагрессивных газов, жидкостей, полужидких и твердых порошков;

7. Подходит для таких систем, как нефтяная, химическая промышленность, пищевая промышленность, медицина, производство бумаги, водоснабжение и т. д.;

8. Кривая потока имеет тенденцию к прямой линии, отличные характеристики регулирования.

Основные технические данные

Размер: DN50-DN300 (2"-12")

Номинальное давление: PN1,0-1,6МПа

Рабочая температура: 15-150°C

Среда: пресная вода, сточные воды, морская вода, воздух, пар, продукты питания, фрикадельки и т. д.

Мощность микропереключателя: переменный ток, 220В, 1А; постоянный ток, 30 В, 0,5 А

Доступный материал: ковкий чугун, чугун, нержавеющая сталь, углеродистая сталь, алюминиевая бронза.

Давление и температура

рабочее давление	Ру10, Ру16
испытательное давление	корпус: давление в 1,5 раза выше номинального седло: давление в 1,1 раза больше номинального
рабочая температура	От -10 °C до 80 °C (NBR) От -10 °C до 120 °C (EPDM)
подходящие носители	вода, нефть и газ

Основной список материалов

части	материал
тело	чугун, ковкий чугун,
сиденье	ЭПДМ, НБР, ВИТОН, ПТФЭ
диск	никелевый ковкий чугун, бронза AI, нержавеющая сталь
корень	углеродистая сталь, нержавеющая сталь
втулка	ПТФЭ
О-кольцо	ПТФЭ
приколоть	нержавеющая сталь
ключ	нержавеющая сталь

 Представительский стандарт:

Стандарт дизайна	ЭН 593, МСС СП67 API 609 BS5155
Проверка и испытание	API 598 ISO 5208 EN 12266
Конечный стандарт	ANSI B16.1 кл. 125 фунтов и B16,5 кл. 150 фунтов AS 2129 Таблицы D и E BS 10 Таблицы D и E DIN 2501 PN6, PN10 и PN16 EN 1092 PN6, PN10 и PN16 ISO 2531 PN6, PN10 и PN16 ISO 7005 PN6, PN10 и PN16 KS B 1511 / JIS B 2210 5K и 10K МСС СП44 КЛ. 150 фунтов  AWWAC207 SABS 1123 Стол 1000/3 и Стол 1600/3
Лицом к лицу	ISO 5752, EN 558, MSS SP67 и API 609 DIN3202.
Верхний фланец	ИСО 5211
