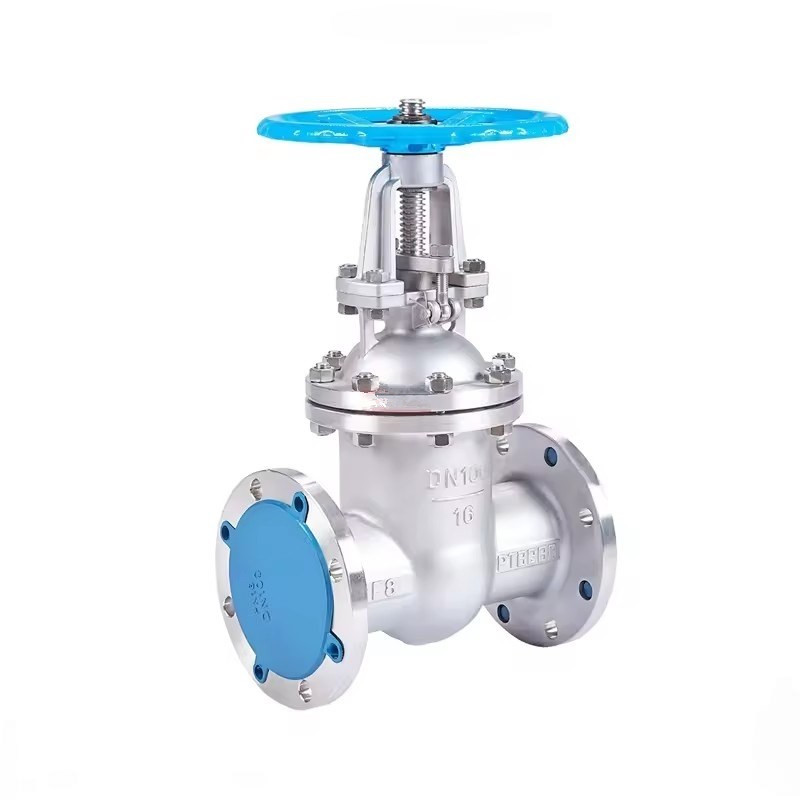

GB PN16 CASTSTEMNALSELET СТЕМНА

Высококачественный и долговечный клапан GB PN16 от нержавеющей стали с высоким качеством и долговечным клапаном GB PN16 с приготовлением к клинке с одним затвором с превосходной производительности герметизации и прочностью сжатия, подходящим для полностью открытого и полностью закрытого режима эксплуатации. Через прямую конструкцию канала потока он эффективно снижает сопротивление потоку и подходит для нейтральных или слабо коррозийных условий труда, таких как вода, нефть, пара, природный газ и т. Д.

Отправить запрос

Описание продукта

Joepai GB PN16 CASTSTSINGSTEL STEM STEM КЛАНА КЛЕНИЯ КЛАНА ВОЗДУХА ВЫСОКОГО КАЧЕСТВА, С разумной структурой и стабильной работой. Он специально разработан для высокопрочных промышленных трубопроводов и может адаптироваться к различным жидкостям и уровням рабочего давления. Joepai обладает глубоким техническим накоплением и производственным возможностями в клапанах затвора, глобальных клапанах, шаровых клапанах, клапанах бабочек и нестандартных клапанах для специальных условий труда.

Высококачественный клапан листовой стальной клиновой ворота Joepia - это клапан, изготовленный на кастинге. Как правило, рейтинг давления литых клапанов относительно низкий (например, PN16, PN25, PN40, но есть также высокие давления, до 1500 фунтов, 2500 фунтов), а диаметр в основном DN50 или выше.

Деталь продукта:

Размер: DN15-DN600 1/2 "~ 24"
Рабочее давление: PN10/PN16/PN25

Стандарт реализации: GB/T12234-2019

Стандарт лисинки лицом к лицу: GB/T12221-2005

Размеры фланцев Стандарт: HG/T9113.1-2000

Стандарт тестирования: JB/T9092-1999

Рабочая среда: вода, масло, пар

Рабочая температура: 0ºC ~ 80ºC

Функции:

1: Полный порт/стандартный порт; FP, sp

2: Внешний винт и иго;

3: болт -капот, BB;

4: Гибкий клин;

5: восходящий стебель;

6: сиденье общего клапана; заменяемое сиденье

7: жестко, 13CR%, STL и т. Д.

8: Другие: NACE Стандарт работоспособен; OEM/ODM;

Поддержка настройки.

Кастинг введение

1. Литье - это процесс плавления металла в жидкость, которая отвечает определенным требованиям и заливает его в плесень, с последующим охлаждением, затвердеванием и очисткой обработки для получения отливок (деталей или пробелов) с предопределенными формами, размерами и свойствами. Это основной процесс современной механической промышленности.

2. Стоимость сырья, производимого литьем, низкая, что может лучше продемонстрировать свою экономику для деталей со сложными формами, особенно с сложными внутренними полостями; В то же время он обладает широкой адаптивностью и хорошей комплексной механической производительностью.

3. Однако, производство литья требует большого количества материалов (таких как металл, древесина, топливо, формовочные материалы и т. Д.) И оборудование (например, металлургические печи, песчаные миксеры, формованные машины, машины для изготовления ядра, машины, сбрасывающие песок, выстрел, взорные машины, чудесные пластины и т. Д.), А также могут генерировать пыль, вредные газы и шум.

Основные измерения:

PN16 (Все тусклыеОсновения в миллиметрах)

Дн	Длина (л)	Внешний диаметр (D)	Диаметр фланца (D1)	Болт Круг (D2)	Толщины-громко (B-F)	Высота (h)	Диаметр хаба (D0)	Отверстия болта (z × фД)
15	130	95	65	45	14-2	200	120	4 × 14
20	150	105	75	55	14-2	200	120	4 × 14
25	160	115	85	65	14-2	220	140	4 × 14
32	180	135	100	78	16-2	260	160	4 × 18
40	200	145	110	85	16-3	280	180	4 × 18
50	250	160	125	100	16-3	310	240	4 × 18
65	265	180	145	120	18-3	355	240	4 × 18
80	280	195	160	135	20-3	380	280	8 × 18
100	300	215	180	155	20-3	425	300	8 × 18
125	325	245	210	185	22-3	490	320	8 × 18
150	350	280	240	210	24-3	575	350	8 × 23
200	400	335	295	265	26-3	730	400	12 × 23
250	450	405	355	320	30-3	890	450	12 × 26
300	500	460	410	375	30-4	1025	500	12 × 26
350	550	520	470	435	34-4	1120	550	16 × 26
400	600	580	525	485	36-4	1452	550	16 × 30
450	650	640	585	545	40-4	1541	600	20 × 30
500	700	705	650	608	44-4	1880	700	20 × 34
600	800	840	770	718	48-5	1950	800	20 × 41
700	900	910	840	788	50-5	2083	800	24 × 41
800	1000	1020	950	989	52-5	2400	850	24 × 41
900	1100	1120	1050	998	54-5	2950	1000	28 × 41
1000	1200	1255	1170	1110	56-5	3245	1000	28 × 48

PN25

Дн	Длина (л)	Внешний диаметр (D)	Диаметр фланца (D1)	Болт Круг (D2)	Толщины-громко (B-F)	Высота (h)	Диаметр хаба (D0)	Отверстия болта (z × фД)
15	130	95	65	45	16-2	170	120	4 × 14
20	150	105	75	55	16-2	190	120	4 × 14
25	160	115	85	65	16-2	205	140	4 × 14
32	180	135	100	78	18-2	270	160	4 × 18
40	200	145	110	85	18-3	290	180	4 × 18
50	250	160	125	100	20-3	310	240	4 × 18
65	265	180	145	120	22-3	373	240	8 × 18
80	280	195	160	135	22-3	435	280	8 × 18
100	300	230	190	160	24-3	445	300	8 × 23
125	325	270	220	188	28-3	570	320	8 × 26
150	350	300	250	218	30-3	630	350	8 × 26
200	400	360	310	278	34-3	735	400	12 × 26
250	450	425	370	332	36-3	969	450	12 × 30
300	500	485	430	390	40-4	976	500	16 × 30
350	550	550	490	448	44-4	1120	550	16 × 34
400	600	610	550	505	48-4	1452	550	16 × 36
450	650	660	600	555	50-4	1541	600	20 × 36
500	700	730	660	610	52-4	1880	700	20 × 41
600	800	840	770	718	56-5	1950	800	20 × 41
700	900	955	875	815	60-5	2083	800	24 × 48
800	1000	1070	990	930	64-5	2400	850	24 × 48
900	1100	1180	1090	1025	66-5	2950	1000	28 × 54
1000	1200	1305	1210	1140	68-5	3245	1000	28 × 58

Примечания:

Толщина-громко (B-F): толщина фланца (мм) и количество канавок (например, 16-2 = 16 мм толщиной с 2 канавками).
Отверстия болта (z × fge): количество отверстий болта и их диаметр (например, 4 × 14 = 4 отверстия диаметром 14 мм).
