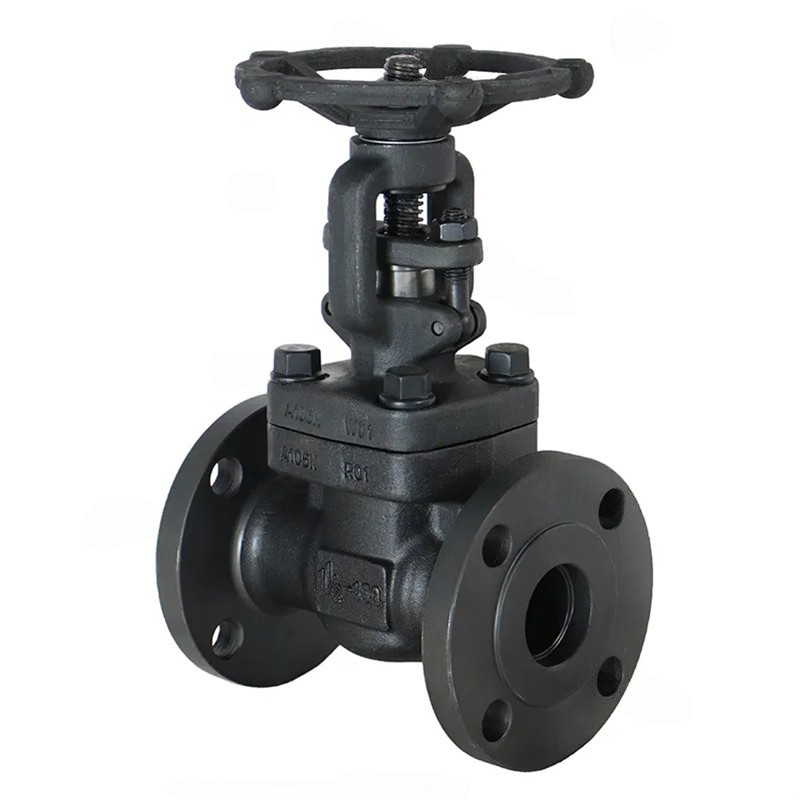

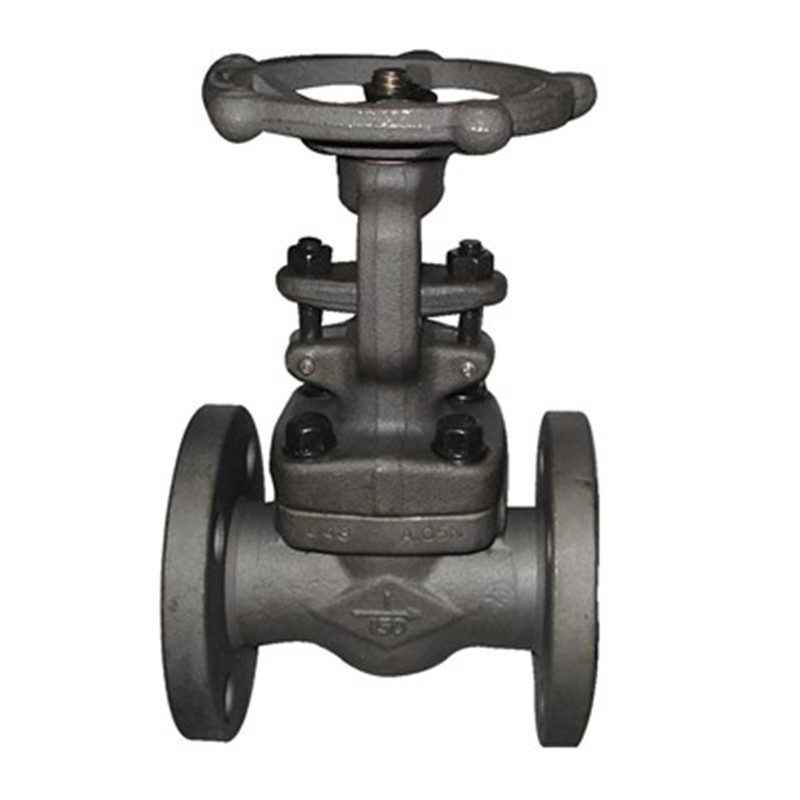

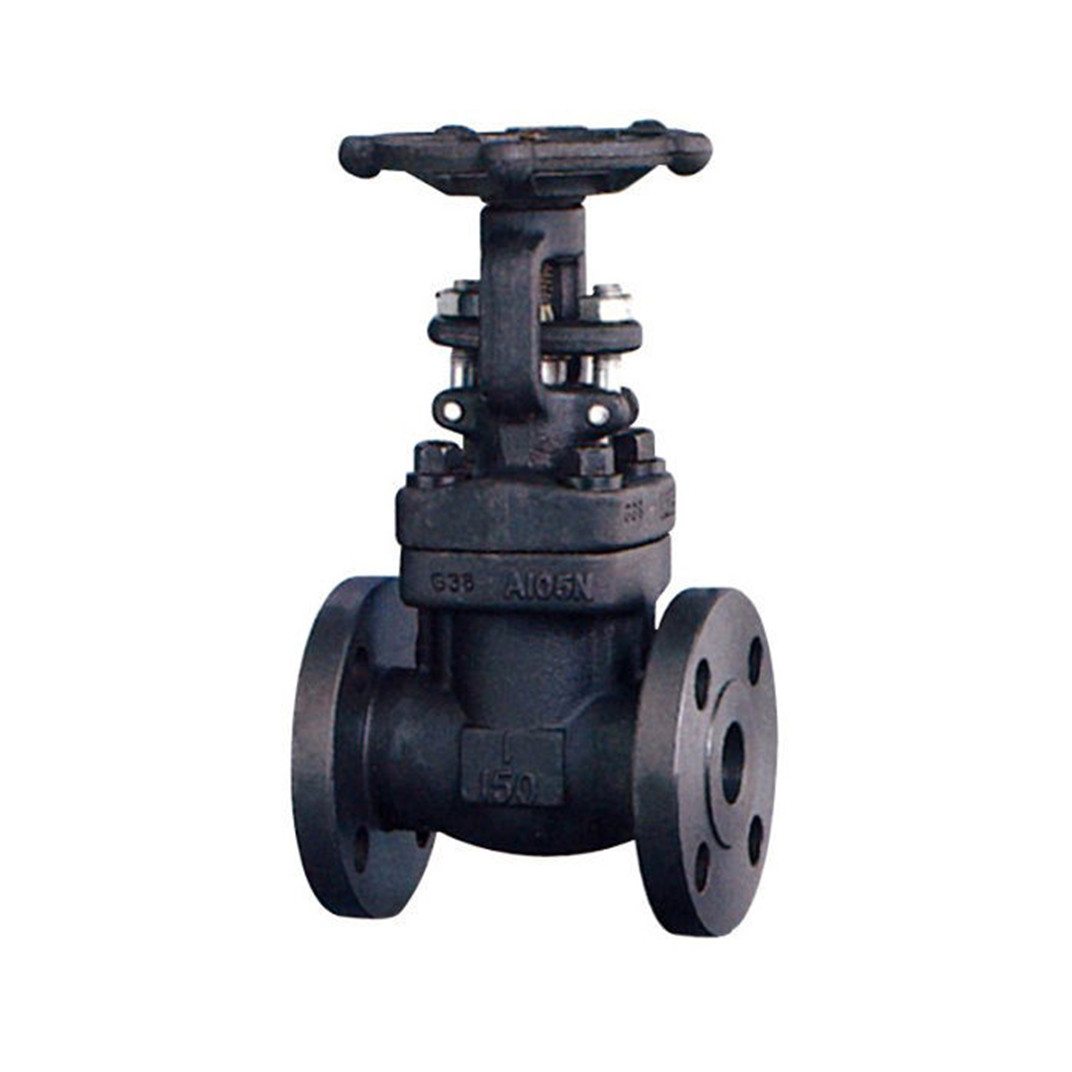

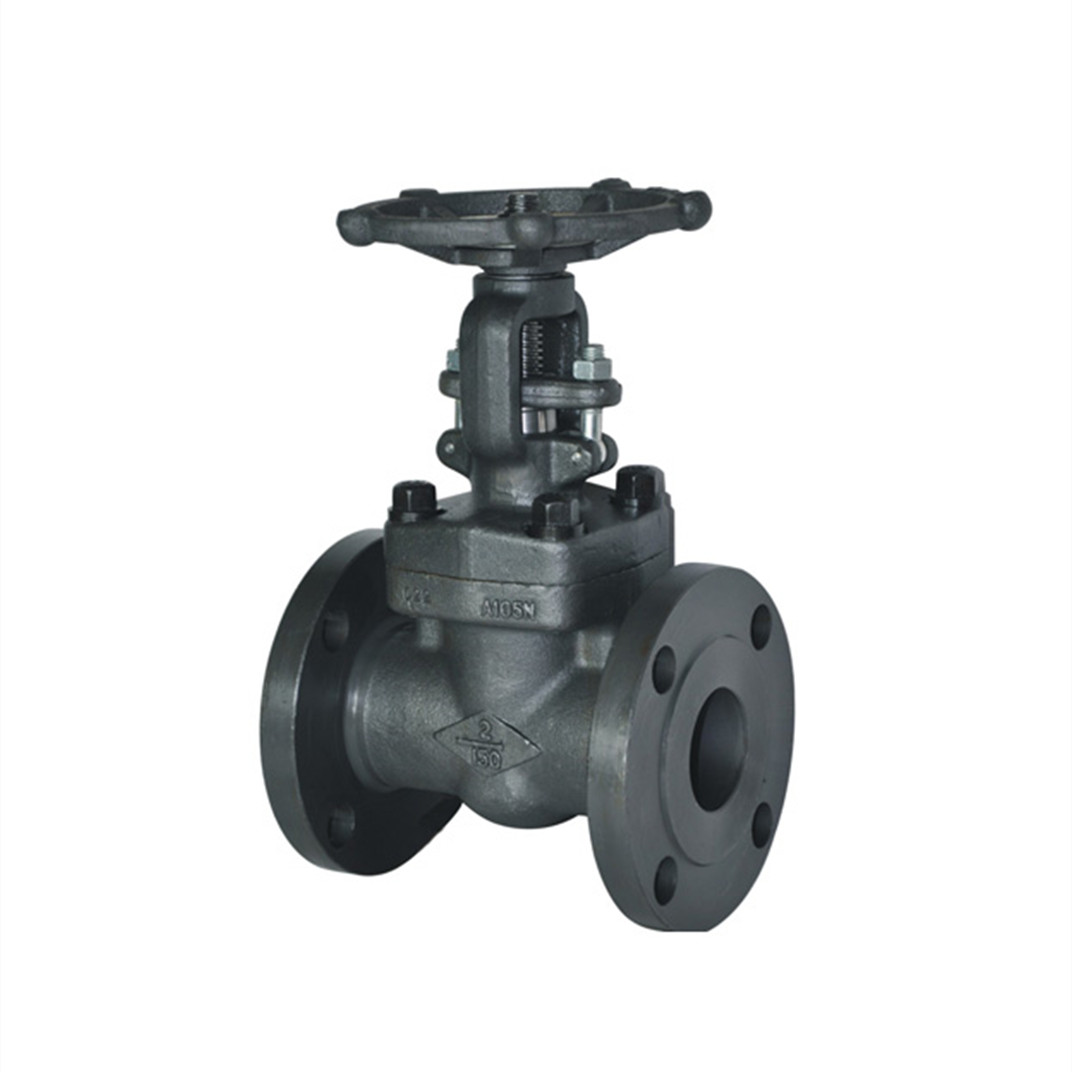

Интегрированный валеный клапан фланцевого фланца

Желкий прочный встроенный кованый стальной фланцевой клапан - это тип клапана затвора с фланцевым соединением, который является наиболее распространенным методом подключения. Клапаны фланца стабильны и надежны при использовании в трубопроводах, поэтому они часто используются в трубопроводах высокого давления.

Отправить запрос

Описание продукта

Компонент открытия и закрытия joepai Advanced Integrated Forged Steel Flance Gate Calve - это ворота, а направление движения затвора перпендикулярно направлению жидкости. Клапан затвора может быть полностью открыт и полностью закрыт, и не может быть отрегулирован или дросселен. Клапан затвора имеет две герметизирующие поверхности, а наиболее часто используемый клапан затвора режима имеет две герметизирующие поверхности, которые образуют форму клина. Угол клина варьируется в зависимости от параметров клапана, обычно на 50 градусов и 2 ° 52 ', когда температура средней. Ворота клапана затвора клина может быть сделан в целом, называемых жесткими воротами; Он также может быть превращен в затворы, которые могут создавать небольшую деформацию, чтобы улучшить его обработанность и компенсировать отклонение угла поверхности герметизации во время обработки. Этот тип ворот называется упругими воротами.

Особенности продукта:

Размер: 1/2 ''-2 '' (DN15 ~ DN50)

Оценка давления: 150 фунт-600LB/PN16 ~ PN100/10K ~ 60K)

Материал: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800

Подходящая температура: -29ºC ~ 429ºC.

Подходящая среда: вода, пара, нефть и природный газ и т. Д.

Стандарты продукта:

Проектирование и производство Conformto: API602, BS5352, ANSI B16.34

Сварное измерение сокета соответствует ANSI B16.11, JB/T1751

Винт измерения соответствует ANSI B1.20.1, JB/T7306

Задача в соответствии с ANSI B16.25, JB/T12224

Фланцевые концы соответствуют ANSI B16.5, JB79

Тест и проверка соответствует: API598, GB/T13927, JB/T9092

Приложение продукта

Интегрированная кованая стальная фланца клапана подходит для трубопроводов в различных условиях труда, таких как нефть, химическая, фармацевтическая, удобрения и энергетические отрасли с номинальными давлениями, от 4,0 мегапаскалов до 10,0 мегапаскалов (1 мегапаскальные = 10 килограммов) и рабочих температур от негативных до 600 градусов. Он не может быть использован для отключения или подключения конвейера и не может быть отрегулирован или дреназовать. Применимые среды включают воду, нефть, пар, кислые среды и т. Д.

Стандартные материалы

НЕТ.	Имя части	CS к ASTM	Что касается ASTM	SS к ASTM
		Тип A105	Тип F22	Тип F304 (L)		Тип F316 (L)
1	Тело	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
2	Сиденья кольцо	A276 420	A276 304	A276 304 (L)		A276 316 (L)
3	Клин	A276 410 и 430	A182 F304	A182 F304 (L)		A182 F316 (L)
4	Корень	A182 F6	A182 F304	A182 F304 (L)		A182 F316 (L)
5	Прокладка	Гофрированный SS + графит		SS + PTFE
6	Капот	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
7	Болт капота	A193 B7	A193 B16	A193 B8		A193 B8M
8	Приколоть	A276 420		A276 304
9	Железа	A276 410		A182 F304 (L)		A182 F316 (L)
10	Желез глазного болта	A193 B7	A193 B16	A193 B8		A193 B8M
11	Железа фланца	A105	A182 F11	A182 F304 (L)		A182 F316 (L)
12	Желез ореха	A193 2H	A194 4	A194 8		A194 8M
13	Иго орех	A276 410
14	H.W. Замок гайка	A194 2H	A194 4	A194 8		A194 8M
15	Табличка с фиксацией	SS
16	Ручное колесо	A197
17	Подшипник прокладка	A473 431
18	Упаковка стебля	Гибкий графит			PTFE
Подходящая среда		W.O.G. и т. д.	W.O.G. и т. д.		HNO3CH3OOH и т.д.
Подходящая температура		-29 425	-29 550		-29 180

Примечание: другие материалы доступны по запросу.

Размеры (мм) и веса (кг)

Фланцевый конец клапан затвора 150 фунтов ~ 600 фунтов

НПС			1/2 "	3/4 "	1 "	1-1/4 "	1-1/2 "	2 "
L (RF) L1 (BW)	150		108	117	127	140	165	203
	300		140	152	165	178	190	216
	600		165	190	216	229	241	292
H (открытый)	150 300		158	169	197	236	246	283
H (открытый)	600		169	197	236	246	283	320
W			100	100	125	160	160	180
Вес	150	Rf	4.5	5.2	8.2	11.5	12.5	20.3
	150	Черный	2.8	3.3	5.4	7.1	8.2	12.5
	300	Rf	4.8	6.2	9.3	14	15.5	23.4
	300	Черный	3.5	4.4	6.8	8.1	9.2	15.4
	600	Rf	5.9	7.4	10.4	16.2	17.5	28.3
	600	Черный	4.5	5.1	8.2	10.5	12.4	20.1
