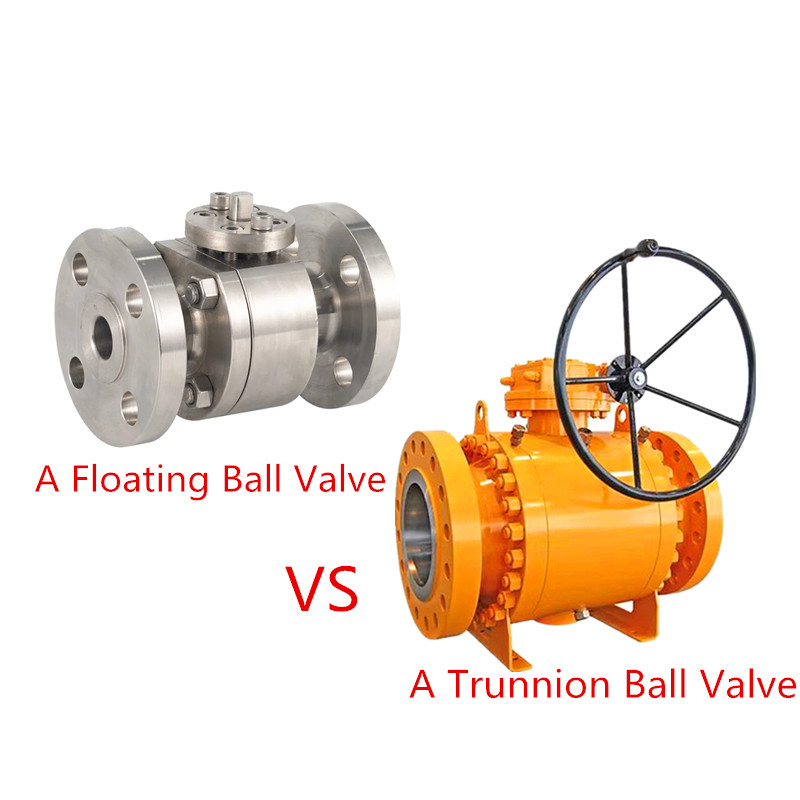

Плавающий шаровой кран:Шар плавает и может перемещаться под давлением среды, плотно прижимаясь к уплотнительной поверхности на выпускном конце, чтобы обеспечить герметичное уплотнение.
Фиксированный шаровой кран:Фиксированные шаровые краны также называются шаровыми кранами, установленными на цапфе. В отличие от плавающих шаровых кранов, шар фиксирован, поддерживается через верхнюю и нижнюю цапфы, удерживая шар в стабильном положении даже в условиях высокого давления, высокой температуры или сверхнизких температур. Все фиксированные шаровые краны имеют плавающие седла. Под давлением среды седло клапана перемещается, в результате чего уплотнительное кольцо плотно прижимается к шару, обеспечивая уплотнение. Подшипники обычно устанавливаются на верхний и нижний валы шара, что приводит к низкому рабочему моменту, что делает их пригодными для клапанов высокого давления и большого диаметра.
Плавающие шаровые краны имеют небольшие размеры, легкий вес и простую конструкцию. Шарик имеет функцию свободного плавания, что обеспечивает хорошее уплотнение; в шаровом кране в качестве открывающего и закрывающего элемента используется шар с круглым сквозным отверстием. Приводимый в движение штоком клапана шар вращается на 0–90 градусов вокруг центра штока клапана, выполняя функцию открытия и закрытия; отличается компактной конструкцией и возможностью быстрого переключения, закрытия клапана и перекрытия среды трубопровода с поворотом на 90 градусов; диаметр шарового канала равен диаметру трубопровода, что обеспечивает низкое гидравлическое сопротивление и высокую пропускную способность; шток клапана установлен снизу, что предотвращает несчастные случаи с выбросом штока клапана и обеспечивает безопасное использование. Фиксированные шаровые краны подходят для различных трубопроводов под средним и высоким давлением, используются для отсечения или соединения среды в трубопроводе. В криогенных (например, -196 ℃ для СПГ) или высокотемпературных (> 400 ℃) условиях материалы демонстрируют значительное тепловое расширение и сжатие. Структурная стабильность становится решающим фактором для срока службы клапана, поскольку фиксированная конструкция обладает присущими преимуществами. Фиксированные шаровые краны из различных материалов могут использоваться для различных сред, таких как вода, пар, масло, сжиженный нефтяной газ, природный газ, угольный газ, азотная кислота, уксусная кислота, окислители, мочевина и т. д., и широко используются в нефтяной, химической, энергетической и водохозяйственной промышленности. Общие методы привода фиксированных шаровых кранов включают червячный привод, ручной, электрический, и пневматический. Большинство фиксированных шаровых кранов имеют фланцевое соединение, но встречаются и сварные фиксированные шаровые краны. Стоимость фиксированных шаровых кранов обычно выше, чем у плавающих шаровых кранов.
В криогенных или высокотемпературных условиях фиксированные шаровые краны обычно оснащаются следующими конструкциями безопасности и уплотнения:
Конструкция с двойным седлом (эффект двойного поршня/эффект одного поршня);
Функция автоматического сброса давления в полости;
Проектирование пожаробезопасной конструкции;
Антистатическое устройство;
The Шаровые краны Джоепайпроектирование и производство обычно соответствуют следующим международным стандартам:
Стандарт проектирования: ASME B16.34
Монтажная длина: ASME B16.10 / API 6D.
Фланцевое соединение: ASME B16.5/ASME B16.47
Испытание давлением: API 598/API 6D
Пожаробезопасная конструкция: API 607 / API 6FA
Криогенные испытания (если применимо): BS 6364/ISO 28921.
Таким образом, выбор между плавающим или фиксированным шаровым краном должен основываться на реальных условиях работы, требованиях к уплотнению, рабочей частоте и бюджете.
