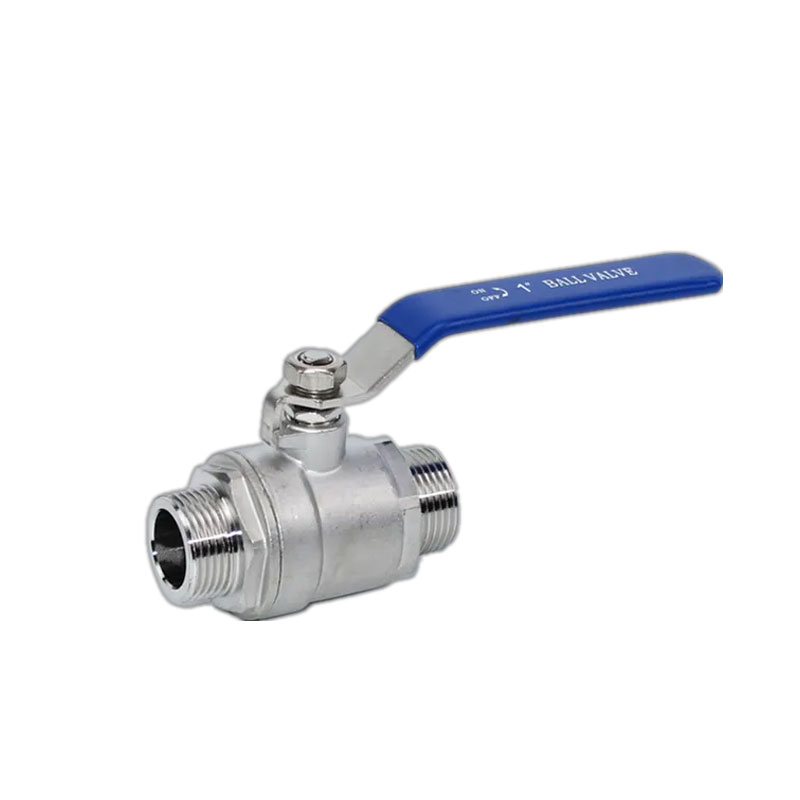

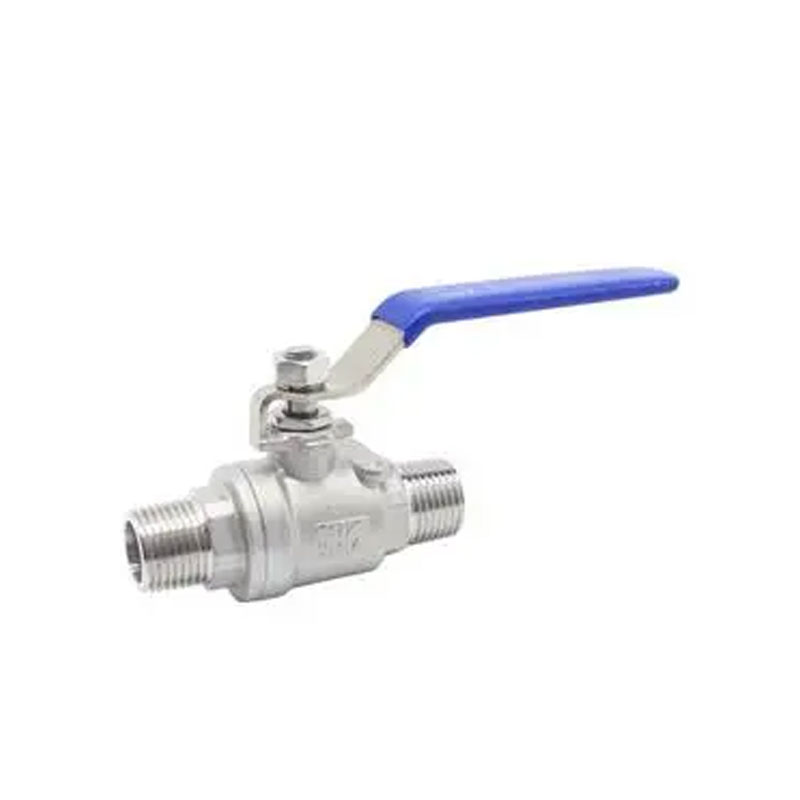

Joepai нержавеющая сталь шариковой клапан PN64, созданный China Factory, используется для Отрежьте или подключите носитель в трубопроводах. Выбирая разные материалы, это может применяться к различным средам, таким как вода, пара, масло, азотная кислота, уксусная кислота и т. д.
Официальная классика: DN15-DN65
Материал тела клапана: WCB 、 304、316
Стандарт потока: NPT, BSPT, DIN259, DIN2999, ISO228 класс A
Максимальное давление: 6,4 МПа
Диапазон температуры: -20C ~ 232C
Подходящая среда: вода, масло, воздух и некоторые коррозионные жидкости
Выдувка стержня/полный порт
Инвестиционный лиц

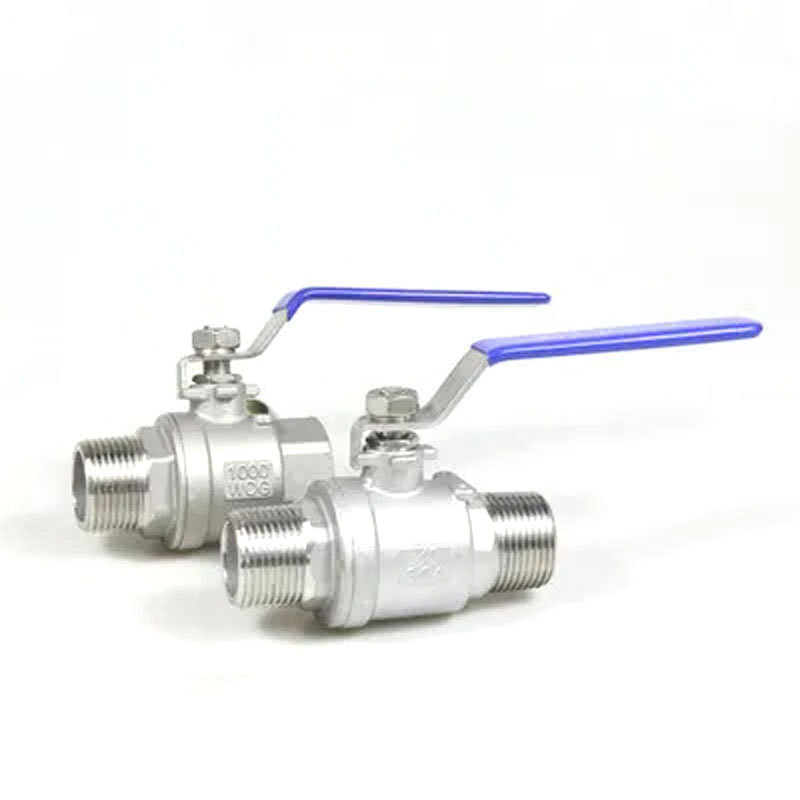

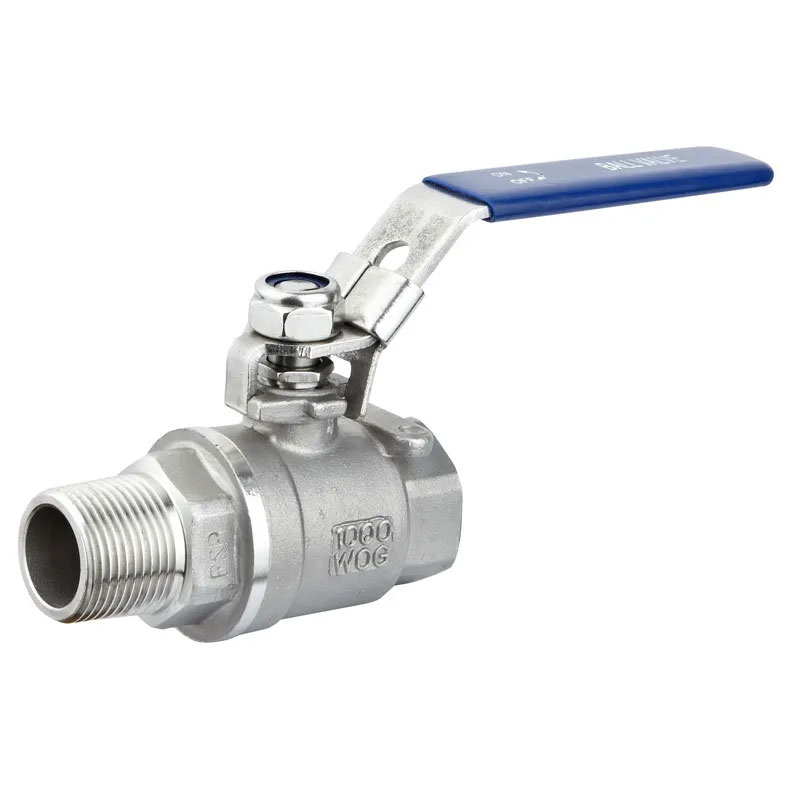

1000 фунтов на квадратный дюйм (PN64) W.O.G.
Материал Стандарт: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Тело | WCB/CF8M/CF8 | 8 | Упаковка | PTFE |
| 2 | Капля | WCB/CF8M/CF8 | 9 | Железа | SS304/SS |
| 3 | Сиденье | PTFE | 10 | Ручка | SS304/SS |
| 4 | Мяч | SS316/SS304/SS | 11 | Весенняя шайба | SS304/SS |
| 5 | Корень | SS316/SS304/SS | 12 | Стебельный орех | SS304/SS |
| 6 | Прокладка | PTFE | 13 | Запорная часть | SS304/SS |
| 7 | Упорная шайба | PTFE | 14 | Пластиковая крышка | Пластик |
| НПС | Дн | D | L | W | H | Раствор | РБ |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
Сопротивление жидкости минимально, с коэффициентом сопротивления, эквивалентным сегменту трубы той же длины.
Просто в дизайне, компактный по размеру и легкий.
Поверхности герметизации шарового клапана обычно изготовлены из пластиковых материалов, предлагающих превосходные возможности герметизации и широко используются в вакуумных системах.
Шаровой клапан из нержавеющей стали PN64 имеет быстрый механизм открытия и закрытия, что требует только поворота на 90 ° от полностью открытого до полностью закрытого, что делает его идеальным для дистанционного управления.
Он имеет прямую структуру с подвижными герметизирующими кольцами, что позволяет легко разобрать и замену.
При полном открытии или закрытии поверхности герметизации шарика и сиденья клапана выделяются из среды, предотвращая любую эрозию поверхностей герметизации клапана во время потока.
С размерами от нескольких миллиметров до нескольких метров он подходит для использования в среде от высокого вакуума до высокого давления.
Наш шаровой клапан нашел широко распространенное использование в таких отраслях, как нефть, химические вещества, производство электроэнергии, производство бумаги, ядерная энергия, аэрокосмическая промышленность и даже в повседневной жизни.
