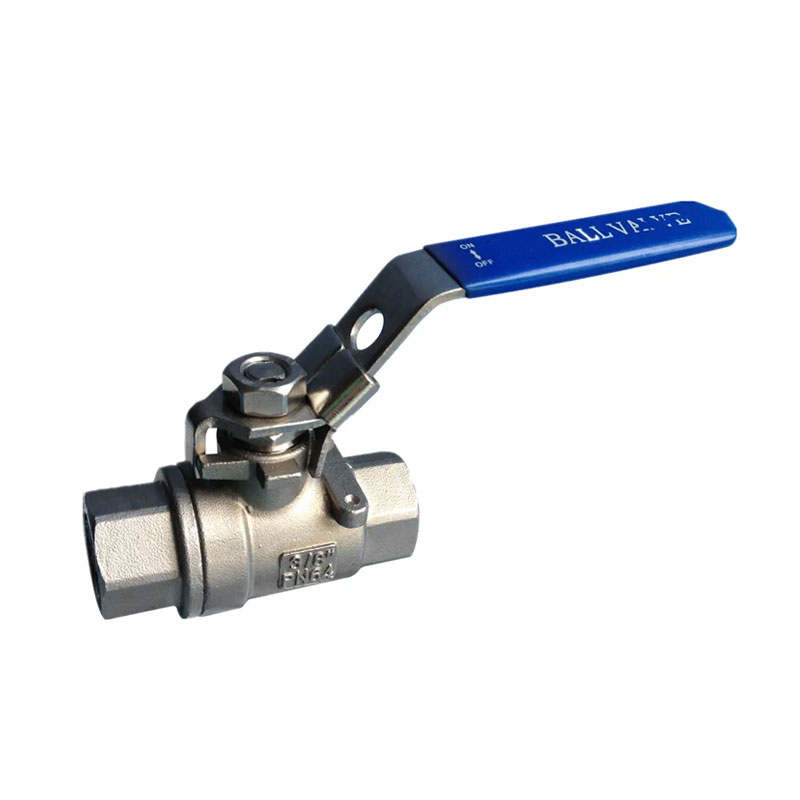

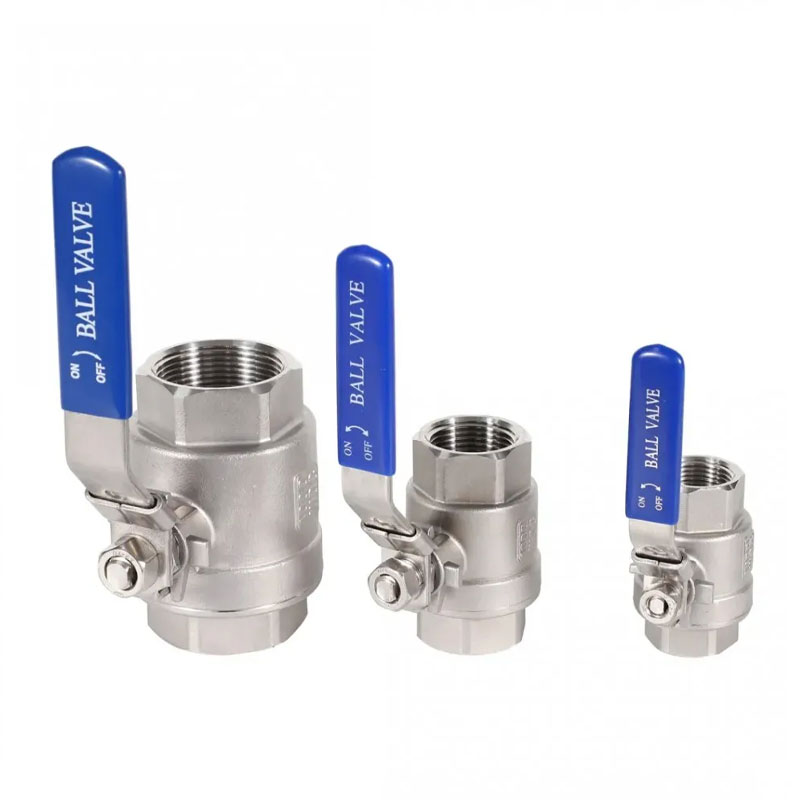

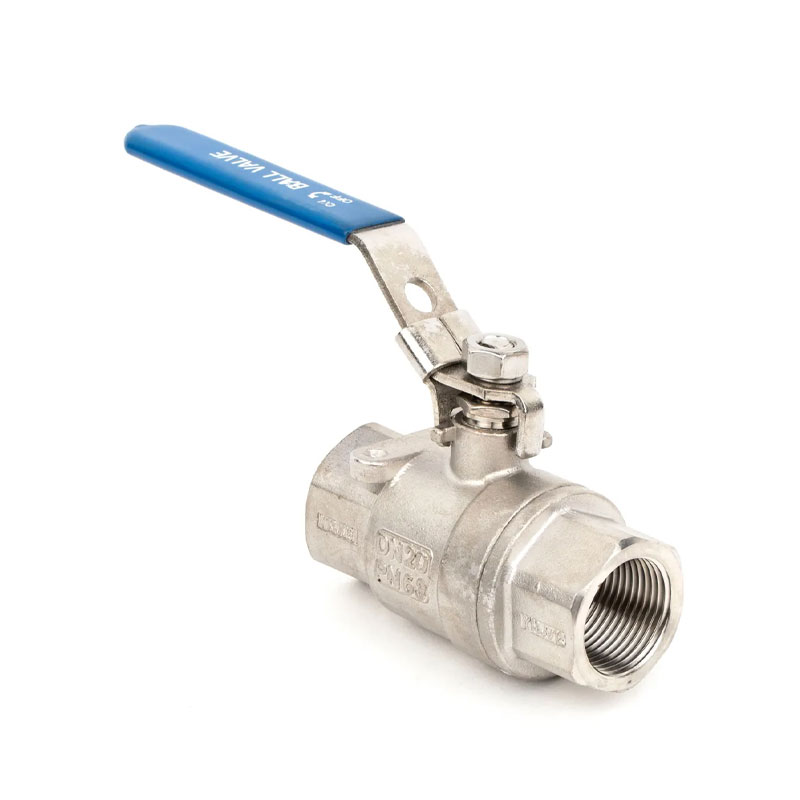

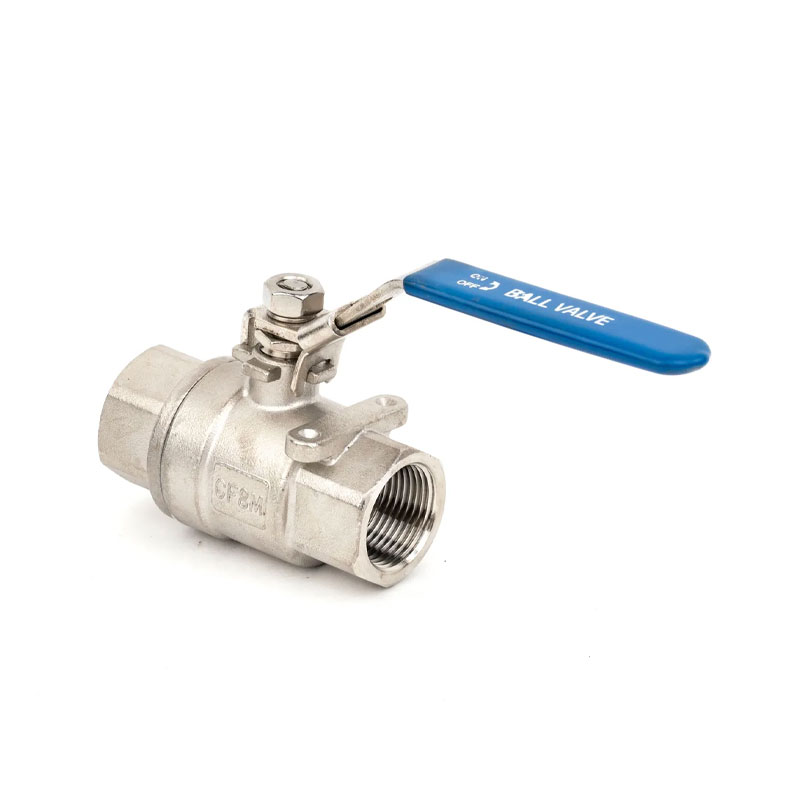

Основные характеристики шарового крана 2PC 1000WOG PSI с резьбой из нержавеющей стали перечислены ниже для быстрого выбора.
| Стандарт резьбы | NPT, BSPT, DIN259, DIN2999, ISO228 КЛАСС А |
|---|---|
| Максимальное давление | 6,4 МПа (1000 фунтов на квадратный дюйм / PN64) |
| Температурный диапазон | -20°С ~ 232°С |
| Подходящая среда | Вода, масло, воздух и некоторые агрессивные жидкости |
| Особенности конструкции | Противовыбросовой шток/полный порт |
| Тело | Корпус для литья под давлением |
| Класс давления | 1000 фунтов на квадратный дюйм (PN64) WOG |
| Стандарт материала | S45C/ASTM A216 GR-WCB/DIN1.00619 СС316/АСТМ А351 ГР-КФ8М/ДИН1.4408 СС304/АСТМ А351 ГР-КФ8/ДИН1.4308 |

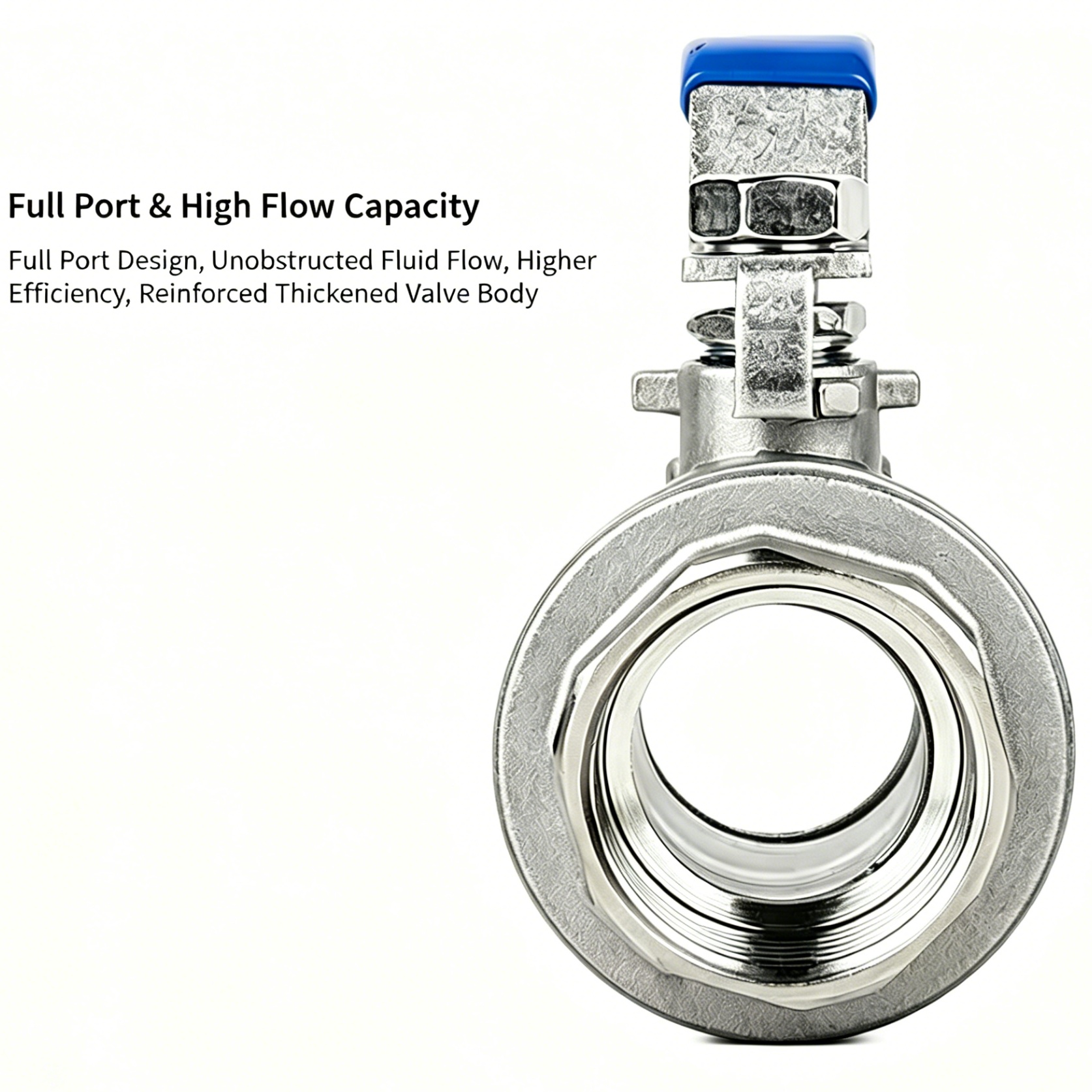

Шаровой кран JOEPAI 2PC 1000WOG PSI с резьбой из нержавеющей стали и полнопроходным внутренним каналом снижает сопротивление жидкости и предотвращает засорение среды во время циркуляции жидкости и газа. В уплотнительной части использован высокоизносостойкий материал ПТФЭ. Даже после десятков тысяч частых операций открытия и закрытия шаровой кран с резьбой не будет иметь утечек на штоке и торцевой поверхности.
Все резьбовые соединения шарового крана JOEPAI из нержавеющей стали с резьбой имеют прецизионную резьбу на станке с ЧПУ, резьба плотно прилегает, и в среде высокого давления 1000WOG не происходит просачивания среды. Для проверки коррозионной стойкости каждая партия подвергается 240-часовому испытанию на старение в солевом тумане, при этом поверхность клапана остается неповрежденной после испытания, что подходит для прибрежных заводов и химических коррозионно-активных цехов.
Уменьшает сопротивление жидкости и предотвращает засорение среды, обеспечивая плавный поток жидкости и газа.
Поддерживает нулевую утечку после десятков тысяч частых циклов открытия/закрытия.
Плотная посадка резьбы предотвращает утечку среды при высоком давлении 1000WOG.
Поверхность клапана остается неповрежденной, подходит для прибрежных и агрессивных сред.
| Нет. | Название детали | Материал |
|---|---|---|
| 1 | Тело | ВКБ/CF8M/CF8 |
| 2 | Кепка | ВКБ/CF8M/CF8 |
| 3 | Сиденье | ПТФЭ |
| 4 | Мяч | СС316/СС304/СС |
| 5 | Корень | СС316/СС304/СС |
| 6 | Прокладка | ПТФЭ |
| 7 | Упорная шайба | ПТФЭ |
| 8 | Упаковка | ПТФЭ |
| 9 | железа | СС304/СС |
| 10 | Ручка | СС304/СС |
| 11 | Пружинная шайба | СС304/СС |
| 12 | Штоковая гайка | СС304/СС |
| 13 | Запирающая деталь | СС304/СС |
| 14 | Пластиковая крышка | Пластик |
Материалы могут быть адаптированы в соответствии с условиями работы, средами, требованиями к давлению и температуре.
Мы поставляем стандартные размеры, а также можем выполнить индивидуальный заказ, изготовленный по Вашим чертежам. Наша команда инженеров может предоставить индивидуальные проекты, отвечающие конкретным требованиям проекта.
| НПС | DN | D | L | W | H |
|---|---|---|---|---|---|
| 1/4" | 8 | 11 | 54 | 95 | 50 |
| 3/8" | 10 | 11 | 54 | 95 | 50 |
| 1/2" | 15 | 14 | 62 | 95 | 55 |
| 3/4" | 20 | 19 | 71 | 110 | 60 |
| 1" | 25 | 24 | 79 | 125 | 70 |
| 11/4" | 32 | 32 | 97 | 145 | 75 |
| 11/2" | 40 | 38 | 105 | 170 | 86 |
| 2" | 50 | 49 | 123 | 170 | 95 |
| 21/2" | 65 | 65 | 142 | 210 | 128 |
| 3" | 80 | 80 | 168 | 240 | 134 |
| 4" | 100 | 100 | 208 | 314 | 160 |
Размеры указаны для справки. Пожалуйста, подтвердите окончательные чертежи в JOEPAI перед заказом.
Шаровой кран JOEPAI 2PC 1000WOG PSI с резьбой из нержавеющей стали специально разработан для сред с высокой степенью коррозии и решает множество распространенных проблем промышленных трубопроводов. В цехах химической обработки частые переключения приводят к быстрой утечке обычных клапанов, в то время как шаровой кран JOEPAI 1000WOG PSI с резьбой из нержавеющей стали использует износостойкое уплотнение из ПТФЭ, обеспечивающее нулевую утечку в течение длительного времени. Для общепромышленных газо- и жидкостных трубопроводов высокого давления многие тонкостенные клапаны не выдерживают высокого давления; Шаровой клапан JOEPAI из 2 предметов с резьбой из нержавеющей стали утолщает стенку корпуса клапана для стабилизации давления. В системах управления гидравлической жидкостью эрозия примесями средней степени сокращает срок службы клапана; Дополнительный материал SS316 JOEPAI 2PC Шаровой клапан из нержавеющей стали с резьбой значительно продлевает срок службы.
Эта серия шаровых кранов JOEPAI с резьбой из нержавеющей стали поставляется в машиностроительную, химическую, водоочистную и энергетическую отрасли при стабильном сотрудничестве с десятками зарубежных промышленных покупателей.
Компания Wenzhou Joepai Valve Co., Ltd. была основана в 2020 году, а ее предшественница Jingyue Valve Factory была основана в 2003 году. Мы обладаем более чем десятилетним опытом производства шаровых кранов из нержавеющей стали, пожарных гидрантов, бустерных клапанов и решений для управления промышленными потоками.
Наша продукция производится в соответствии с международными стандартами API, ANSI, JIS, ISO, DIN, ГОСТ, BS и отечественными стандартами JB, GB. Мы уделяем особое внимание предоставлению индивидуальных услуг для удовлетворения уникальных потребностей клиентов по всему миру в поставках клапанов.

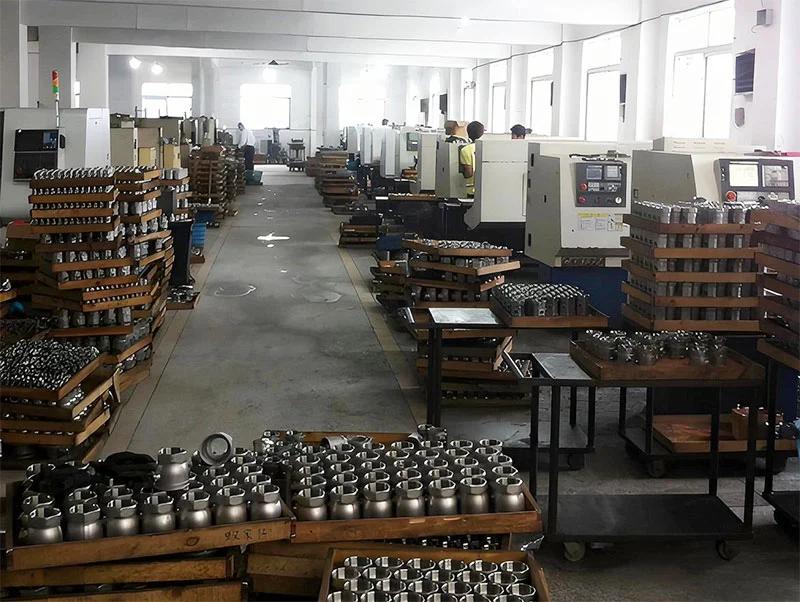

Компания Wenzhou Joepai Valve Co., Ltd. расположена в районе Лунвань, Вэньчжоу, провинция Чжэцзян, недалеко от аэропорта, с удобной транспортировкой. Компания объединяет проектирование, разработку, производство и продажи как профессиональное предприятие по производству решений для управления промышленными потоками.
Компания имеет проектирование клапанов CAD, трехмерное формование UG и испытательный центр контроля качества. Мощное производственное оборудование и совершенные методы тестирования эффективно улучшают качество продукции и защищают интересы клиентов.

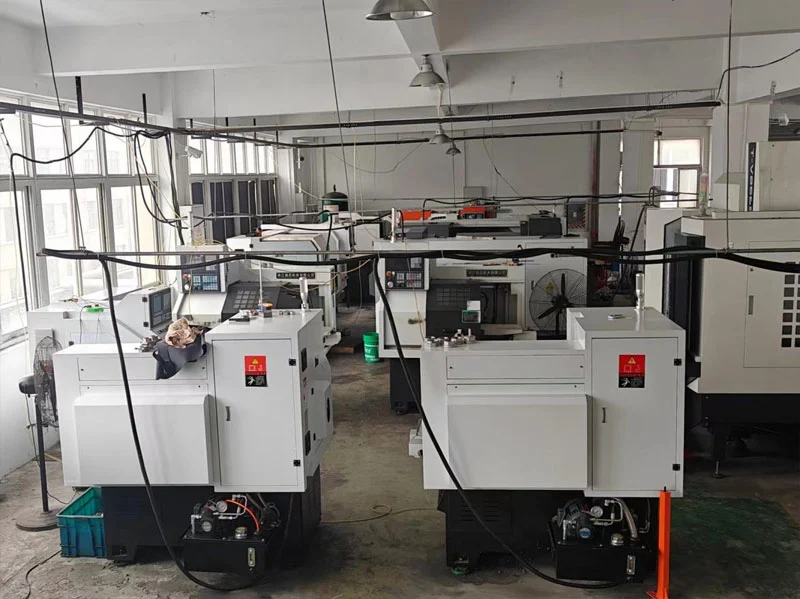

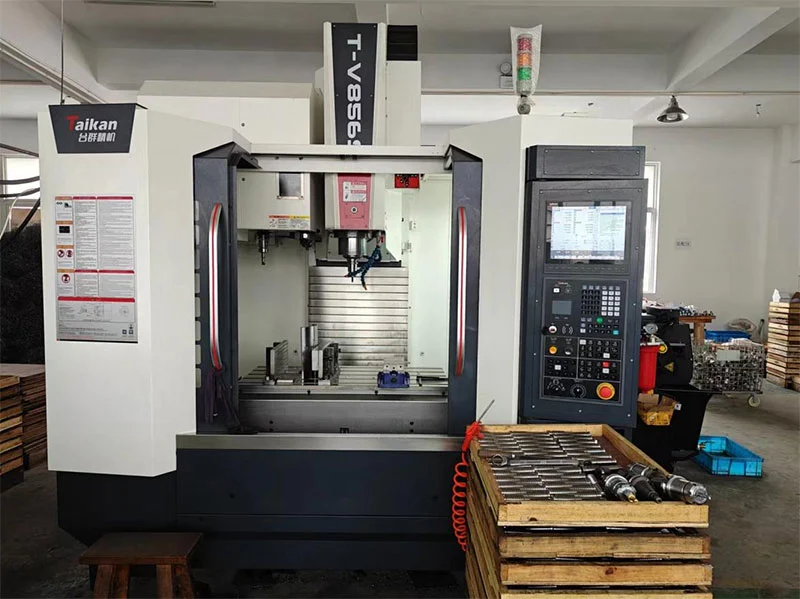

Основное производственное оборудование: более 20 высокоточных токарных станков с ЧПУ, 1 многофункциональный обрабатывающий центр, 2 специальных оборудования для испытаний под давлением. Испытательная лаборатория: спектрально-количественный анализатор, высокоточный тестер округлости, твердомер, динамометрический ключ, тестер усталости клапанов.

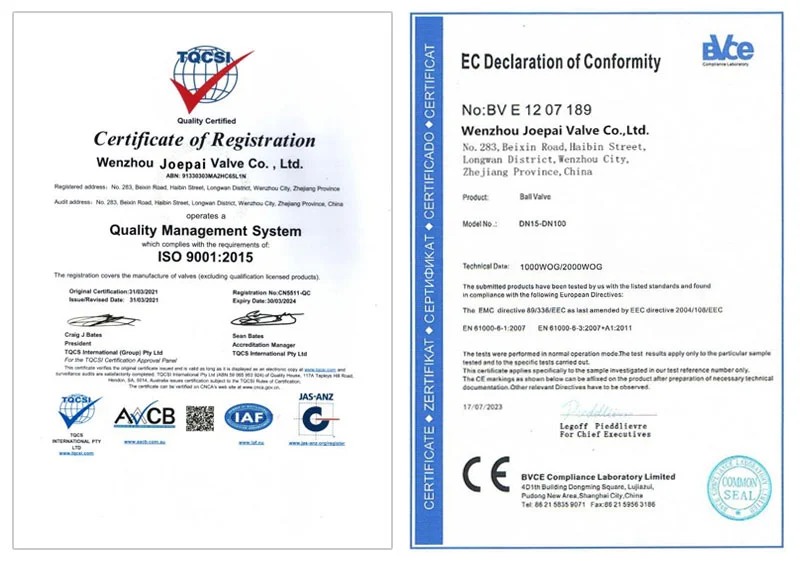

ДЖОЭПАЙ получила сертификацию ISO 9001, а также сертификацию ЕС CE для основной продукции, корейскую сертификацию KC для шаровых кранов и австралийскую сертификацию AS 2419.2-2009 для продукции пожарных гидрантов. Система Dual Booster разработана в соответствии с техническими спецификациями AS 2419.3.
Пожалуйста, свяжитесь с нами для получения конкретного сертификата, применимого к этой модели, и количества заказа.
Мы предлагаем стандартную и изготовленную по индивидуальному заказу арматуру, включая задвижки, шаровые краны, дроссельные заслонки, пожарные гидранты и запорные клапаны. Наш шаровой клапан из нержавеющей стали с резьбой 2PC 1000WOG PSI является одним из наших самых продаваемых продуктов для промышленного применения под высоким давлением.
Да. Наша предпродажная техническая группа обеспечивает индивидуальную поддержку при проектировании решения на основе ваших рабочих параметров (давление/температура/среда и т. д.), проектных чертежей или образцов, обеспечивая соответствие международным стандартам, таким как DIN и ANSI.
Мы используем цифровую производственную линию с прецизионной обработкой с ЧПУ и автоматизированной сборкой (погрешность ключевого компонента ≤0,01 мм), а также пятиуровневую систему контроля качества: определение спектра сырья → испытание на герметичность сборки → гидростатическое испытание под высоким давлением (1,5 × номинальное давление) → окончательный контроль перед поставкой с полной отслеживаемостью.
Обычно он изготавливается из нержавеющей стали SS304 или SS316. Также доступны специальные материалы SS304L, SS316L, дуплексная нержавеющая сталь 2205 и 2507.
Мы предоставляем гарантию 12 месяцев со дня поставки. Продукты будут отремонтированы или заменены бесплатно в случае проблем с качеством, не вызванных человеческим фактором.
Стандартное максимальное давление: 1000WOG (PSI) / 6,4 МПа (PN64). Диапазон температур: от -20°C до 232°C. По особым требованиям можно настроить давление 2000 WOG или даже до 6000 WOG. Подходящие среды включают воду, масло, воздух и некоторые агрессивные жидкости.
Да. Мы поддерживаем заказы образцов для оценки качества. Пожалуйста, свяжитесь с нами, указав необходимый размер, номинальное давление и среду, и наша команда быстро организует образец и детали доставки.
Мы предлагаем гибкий минимальный заказ для пробных заказов и долгосрочного сотрудничества. Обычное время доставки составляет около 15–30 дней после подтверждения заказа, в зависимости от количества и требований к индивидуальному заказу.
Сообщите нам размер вашего клапана, номинальное давление, среду и количество. Наша команда ответит вам и сообщит цену, время выполнения и техническое подтверждение в течение 24 часов в рабочие дни.
