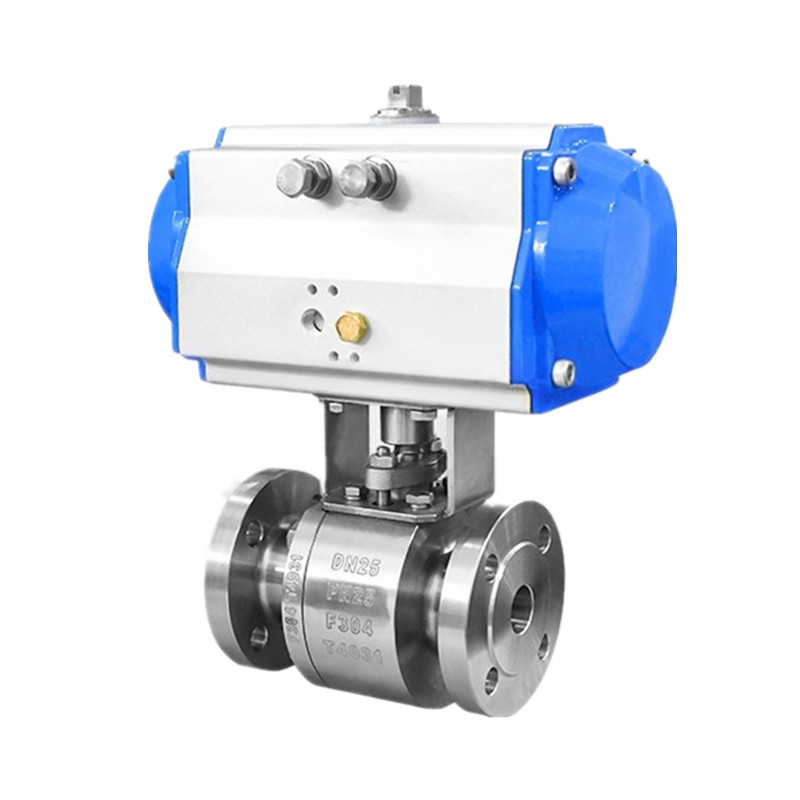

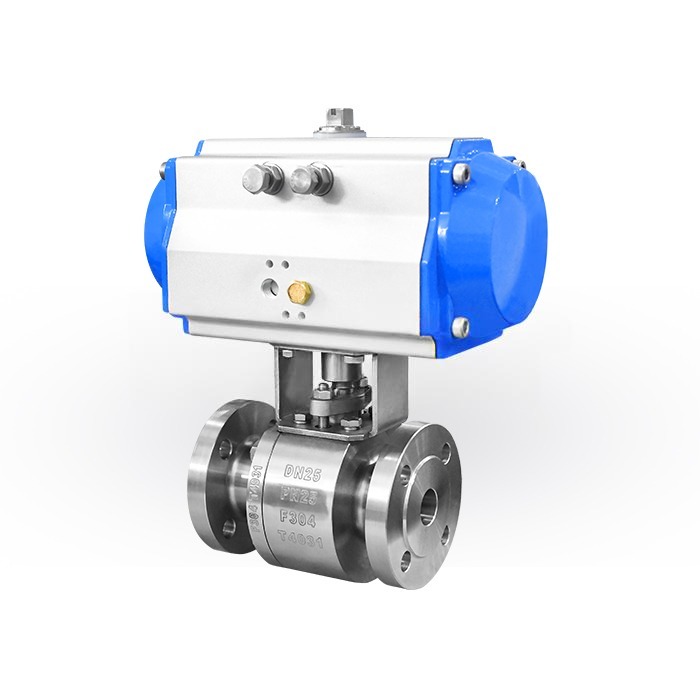

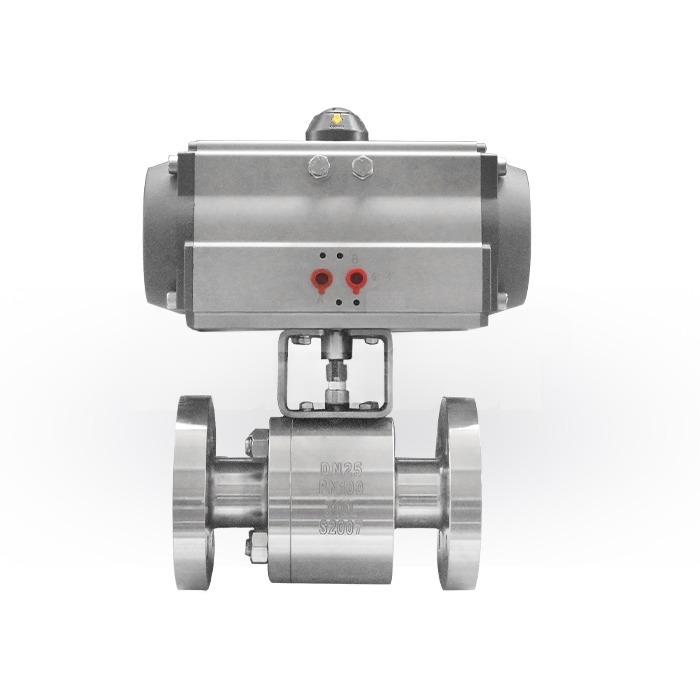

Фланцевые плавающие шаровые краны из кованой стали с пневматическим приводом

JOEPAI Valve уже много лет является производителем фланцевых плавающих шаровых кранов из кованой стали с пневматическим приводом. Шаровой кран изготовлен из кованой стали, которая по сравнению с литой сталью имеет более мелкое зерно, более высокую механическую прочность и превосходную устойчивость к высокому давлению и ударам, что делает его пригодным для работы в условиях высоких температур и высокого давления. Плавающий шарик движется к седлу клапана под средним давлением, образуя самозатягивающееся уплотнение; чем выше давление, тем плотнее уплотнение, что делает его особенно подходящим для трубопроводов высокого давления. Пневматический привод приводится в действие сжатым воздухом, обеспечивая высокую скорость открытия и закрытия, а также дистанционное управление и автоматическую работу, подходящую для частого переключения или аварийного отключения. Он может быть оснащен такими аксессуарами, как электромагнитные клапаны, концевые выключатели и позиционеры для достижения точного управления и обратной связи, и легко интегрируется в системы DCS/PLC.

Преимущества дизайна

Пневматические приводы обеспечивают быстрое открытие и закрытие, облегчая дистанционное управление и автоматическую интеграцию, тем самым повышая эффективность системы. Пневматические приводы исключают риск возникновения электрических искр, что делает их пригодными для работы в опасных средах, таких как легковоспламеняющиеся и взрывоопасные материалы. В случае перегрузки привод обычно только останавливается или выпускает воздух, не создавая риска повреждения и обеспечивая безопасность системы. Они могут широко использоваться для контроля воздуха, воды, пара, масла, агрессивных сред, шламов и даже радиоактивных сред, отвечая потребностям сложных условий эксплуатации. Шаровой клапан, состоящий из двух частей, корпус клапана которого соединен болтами из двух частей, легко разбирается, что облегчает тщательную очистку и техническое обслуживание камеры клапана. Он особенно подходит для процессов, требующих постоянной чистоты трубопровода или частой смены среды.

Стандарты проектирования

Техническая спецификация: GB AS DIN JS
Стандарт проектирования: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008.
Лицом к лицу: GB/T 12221 ASME B16.10
Фланцевые концы: GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS Б2214
Испытание и проверка: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

Технические характеристики производительности

Размер клапана: 1/2 "-8"

Диаметр: Полнопроходной

Торцевое соединение: Фланец RF

Номинальное давление: PN1.6-6.4, класс 150~600 фунтов
Испытание на прочность: 1,5ПН
Тест на герметичность: 1.1PN
Испытание на газовое уплотнение: 0,6 МПа
Основной материал корпуса клапана: A105, F304, F316, дуплексная нержавеющая сталь.
Подходящая среда: вода, пар, масло. Содержит волокна, мелкие твердые частицы. частицы, суспензия и т. д.
Подходящая температура: -29℃~180℃; -29℃~425℃; -40~540℃.

Материалы деталей ковочного шарового крана

Основные размеры
