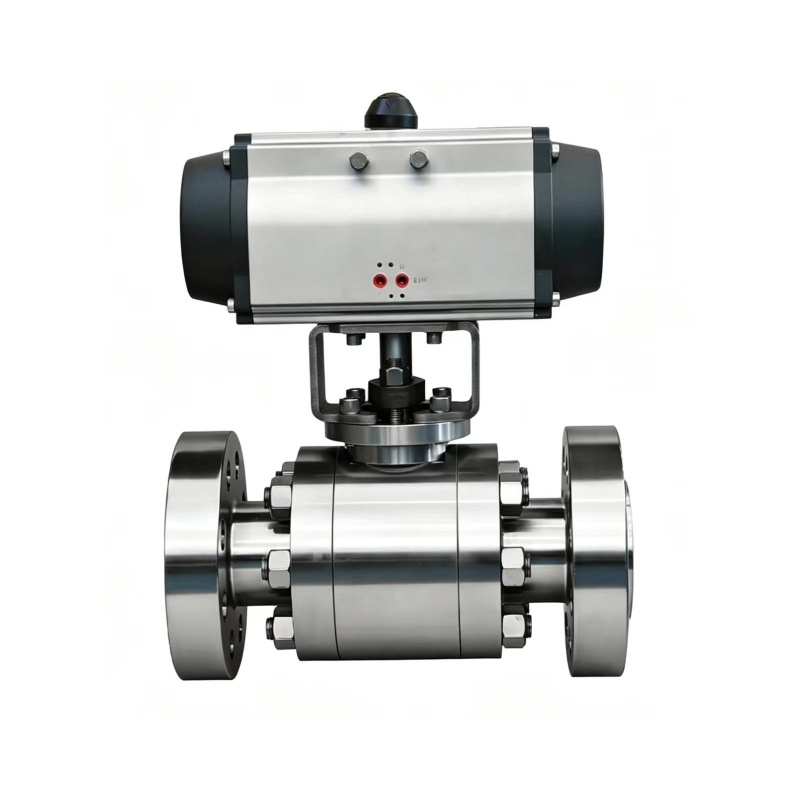

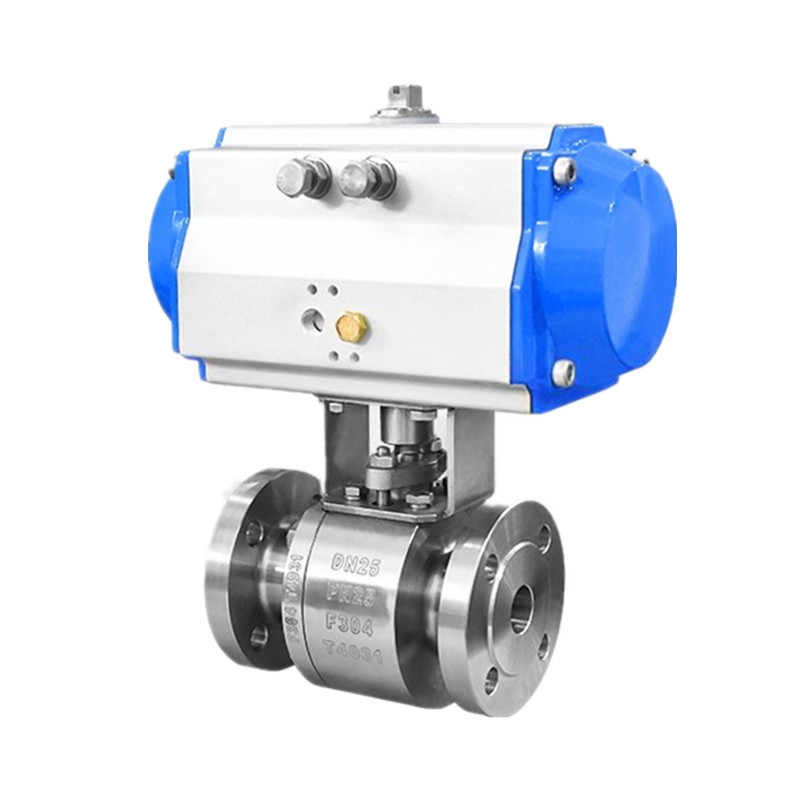

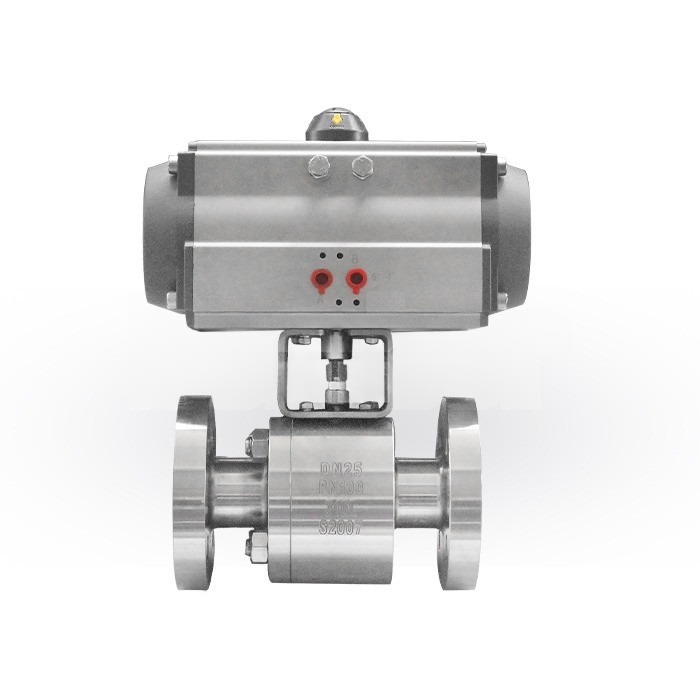

Шаровые краны высокого давления с пневматическим приводом, поставляемые компанией JOEPAI, имеют конструкцию плавающего шара без вала, зажатого двойными седлами клапана. Используя пневматический режим привода, он обеспечивает быстрое, стабильное и экономичное дистанционное автоматическое переключение, распределение потока и регулировку направления среднего потока на промышленных трубопроводах. Этот клапан оснащен надежным уплотнением штока, пожаробезопасностью, антистатическими характеристиками, автоматическим сбросом давления и запорным механизмом. Он имеет компактную структуру, устойчивость к высокому давлению и отличную коррозионную стойкость, широко применяется в химической, нефтяной, газовой, металлургической и других областях, особенно подходит для суровых условий работы с сероводородной средой, примесями и сильными коррозионными газопроводами.
Шаровые краны высокого давления с пневматическим приводом предназначены для регулирования жидкостей и газов в условиях экстремально высокого давления и способны выдерживать рабочее давление до тысяч фунтов на квадратный дюйм. Изготовленные из нержавеющей стали, углеродистой стали и других высокопрочных сплавов, они обладают превосходными герметизирующими характеристиками и исключительной долговечностью, обеспечивая стабильную герметичную работу в условиях высокого давления.

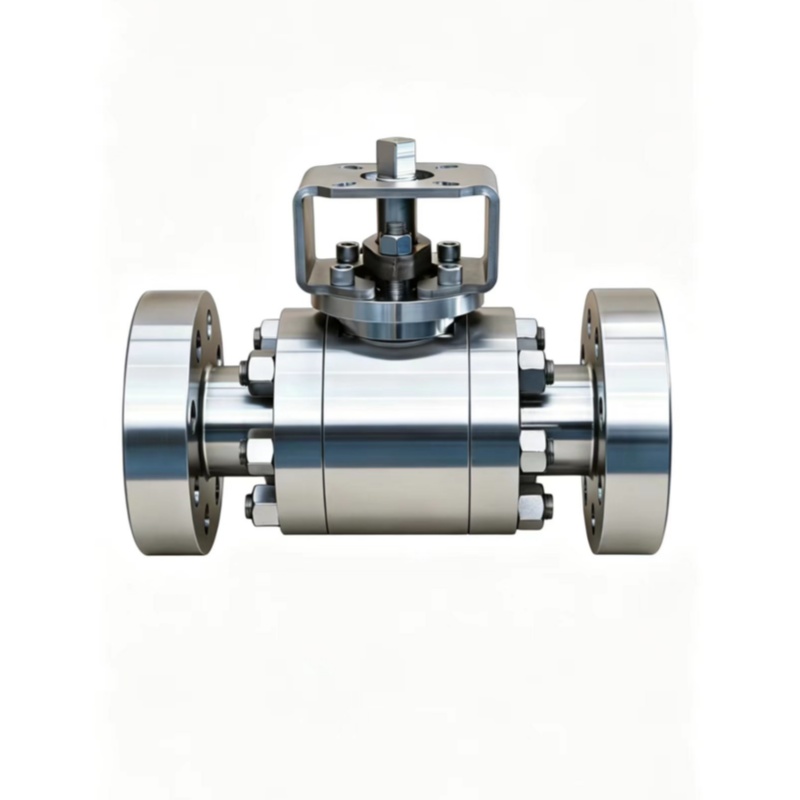

При выборе клапана важно различать технологические различия между коваными и литыми шаровыми кранами. Оба типа имеют профессиональный индивидуальный дизайн, отвечающий разнообразным эксплуатационным требованиям на месте, и доступны в большом количестве спецификаций для гибкого выбора. Наши кованые шаровые краны охватывают полные размеры, классы давления и комбинации внутренней отделки; Среди них кованые шаровые краны для тяжелых условий эксплуатации, калибр которых варьируется от ½ до 20 дюймов, с классами давления от 150# до 1500# ANSI.
После подтверждения дизайна профессиональные специалисты выполняют точную ковку. Посредством горячей и механической формовки из металлических материалов формируются плотные и высокожесткие детали клапанов. Цельная ковка корпусов клапанов и внутренних частей сердечника значительно повышает общую прочность конструкции, позволяя клапанам поддерживать стабильную и надежную работу в суровых и суровых условиях эксплуатации.
Тип плавающего шара
Разделенный корпус, корпус из 2 или 3 частей.
Антистатическое устройство;
Пожаробезопасен согласно API607.
Запорное устройство;
Противовыбросовый шток
Двунаправленный тип уплотнения
Управление: рычаг, шестерня, пневматический, гидравлический и электрический привод.
| Элемент | Стандартный |
|---|---|
| Проектирование и производство | API 6D, API 608, BS 5351/DIN 3357/JIS B2071 |
| Лицевое измерение | АСМЭ Б16.10/ДИН 3202/ДЖИС Б2002 |
| Фланцевые концы | ASME B16.5, ASME B16.47/DIN 2543-2545-2501/JIS B2220 |
| Тестирование и проверка | API 598, API 6D/DIN 2401/JIS B2003 |
Эти шаровые краны высокого давления с пневматическим приводом предназначены для широкого спектра промышленного применения, предлагая гибкие номинальные значения давления, различные варианты материалов корпуса и широкую температурную адаптацию. Клапан обеспечивает надежное двунаправленное уплотнение и доступен с различными способами срабатывания, подходящими как для ручных, так и для автоматизированных систем управления.
| Параметр | Спецификация |
|---|---|
| Номинальное давление | 150LB – 600LB / PN16 – PN100 / 10K – 60K |
| Испытательное давление на прочность | 1,5 × PN (или 1,5 × номинальное давление) |
| Диапазон номинальных размеров | 1/2" – 2" (Ду15 – Ду50) |
| Материалы корпуса клапана | A105, LF2, F304, F316, F304L, F316L, Hastelloy, Super Duplex, Inconel, C95500 (алюминиевая бронза), сплав 20 и другие специальные сплавы по запросу. |
| Подходящие СМИ | Вода, пар, масло и жидкости, содержащие волокна, мелкие твердые частицы, суспензия и т. д. |
| Подходящий температурный диапазон | –29℃ ~ 180℃ (стандарт) –29℃ ~ 425℃ (вариант для высоких температур) –40℃ ~ 540℃ (вариант для экстремальных температур) |
Это промышленный клапан, в котором для привода привода используется сжатый воздух, который вращает шар для открытия, закрытия или регулирования потока. Клапаны JOEPAI имеют конструкцию плавающего шара без вала с двойными седлами, что обеспечивает быстрое, стабильное и дистанционное автоматическое переключение для применений в химической, нефтяной, газовой и металлургической отраслях.
Наши клапаны спроектированы и изготовлены в соответствии со стандартами API 6D, API 608, BS 5351, DIN 3357 и JIS B2071, с размерами рабочей поверхности согласно ASME B16.10/DIN 3202/JIS B2002, фланцевыми концами согласно ASME B16.5/B16.47/DIN 2543-2501/JIS B2220 и тестирование согласно API 598/API 6D/DIN 2401/JIS B2003.
Давление: 150LB – 600LB / PN16 – PN100 / 10K – 60KТемпература: –29℃ ~ 180℃ (стандартный), –29℃ ~ 425℃ (высокотемпературный), –40℃ ~ 540℃ (экстремальный)Размер: 1/2" – 2" (DN15 – DN50) стандартный; Доступны кованые клапаны диаметром до 20 дюймов с ANSI 150# – 1500#.
Мы поставляем углеродистые стали (A105, LF2), нержавеющие стали (F304/F316/L) и высокопроизводительные сплавы, включая Hastelloy, Super Duplex, Inconel, C95500 (алюминиевая бронза) и сплав 20, обеспечивающие превосходную коррозионную стойкость к агрессивным средам, таким как H₂S, суспензии и химические потоки.
Да. Все клапаны имеют пожаробезопасную конструкцию, сертифицированную по API 607, и антистатическое устройство, которое обеспечивает электрическую непрерывность между шаром, штоком и корпусом, предотвращая опасность статического искрообразования в легковоспламеняющихся средах.6. Какие варианты активации доступны?
Мы предлагаем рычаги (ручные), приводные механизмы, пневматические приводы, гидравлические приводы и электрические приводы – все они могут быть адаптированы с помощью таких аксессуаров, как электромагнитные клапаны, позиционеры, концевые выключатели и отказоустойчивые устройства с пружинным возвратом.
