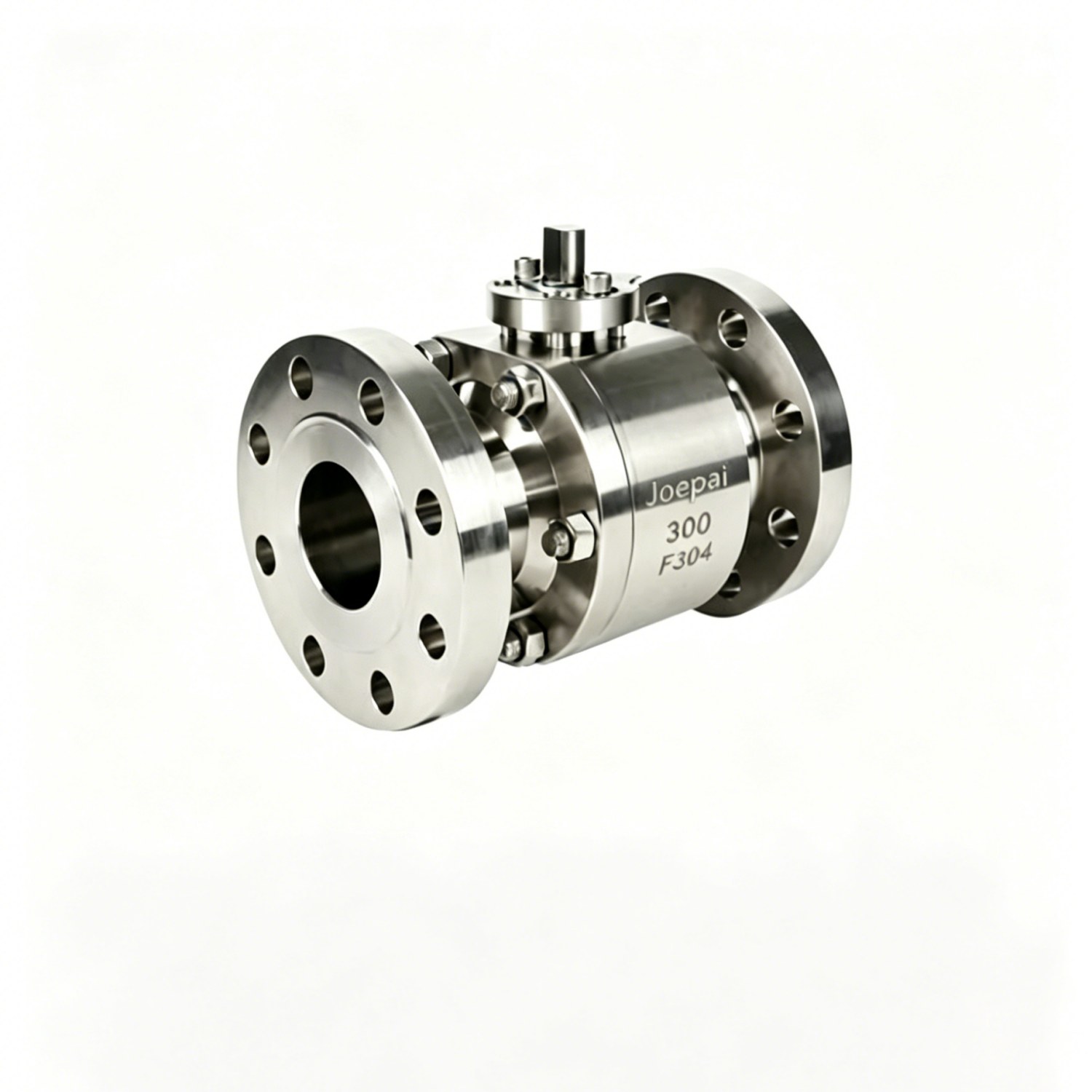

Фланцевый шаровой кран высокого давления ANSI из кованой стали

JOEPAI уделяет особое внимание индивидуальному заказу Фланцевый шаровой кран высокого давления ANSI из кованой стали с богатым опытом OEM и международным опытом. записи соответствия проекта. В промышленных условиях, связанных с суровыми условиями, такими как высокое давление, высокая температура или коррозионная среда, кованые шаровые краны часто являются более надежным выбором, чем литые клапаны. В отличие от большинства шаровых кранов, в которых используются процессы литья, кованые клапаны значительно улучшают свою структурную прочность и устойчивость к давлению благодаря уникальному методу производства. Выбирайте кованый шаровой кран для тяжелых условий, где безопасность, надежность и максимальная прочность не подлежат обсуждению.

Преимущества дизайна

Шаровые краны высокого давления предназначены для управления и выдерживания жидких или газовых сред под высоким давлением, обычно выдерживая рабочее давление в диапазоне от сотен до тысяч фунтов на квадратный дюйм (фунт на квадратный дюйм). Эти клапаны изготовлены из нержавеющей стали, углеродистой стали и других высокопрочных сплавов, что обеспечивает герметичную и бесперебойную работу в условиях высокого давления, а также превосходные характеристики уплотнения и долговечность.

Выбирая кованый шаровой кран, важно понимать, чем отличается процесс его изготовления от литого. Как и в случае с литыми клапанами, производство кованых шаровых кранов начинается с детального проектирования и проектирования с учетом конкретных эксплуатационных требований. Клиенты имеют возможность выбирать различные параметры конструкции в соответствии с потребностями своего приложения. Мы предлагаем кованые шаровые краны различных размеров, номиналов давления, марок материалов и конфигураций отделки. Например, наши кованые шаровые краны для тяжелых условий эксплуатации доступны в размерах от ½ дюйма до 20 дюймов с классами давления от ANSI 150# до 4500#.

После того, как конструкция клапана будет завершена, наши квалифицированные специалисты приступают к процессу ковки. Ковка включает в себя применение механической силы, часто в сочетании с нагревом, для формирования из металла высокопрочных и плотных компонентов. И корпус клапана, и внутренние детали являются коваными, что позволяет создавать исключительно прочные и сверхмощные клапаны, обеспечивающие надежную работу даже в самых тяжелых условиях.

Особенность

Плавающий цельный шар, полнопроходной или уменьшенный.

Монтажная площадка ISO5211 для опции привода. Опция запирающего устройства.

Противовыбросовая конструкция штока.

Доступны антистатический дизайн и пожаробезопасная конструкция API 607.

Двунаправленный тип уплотнения

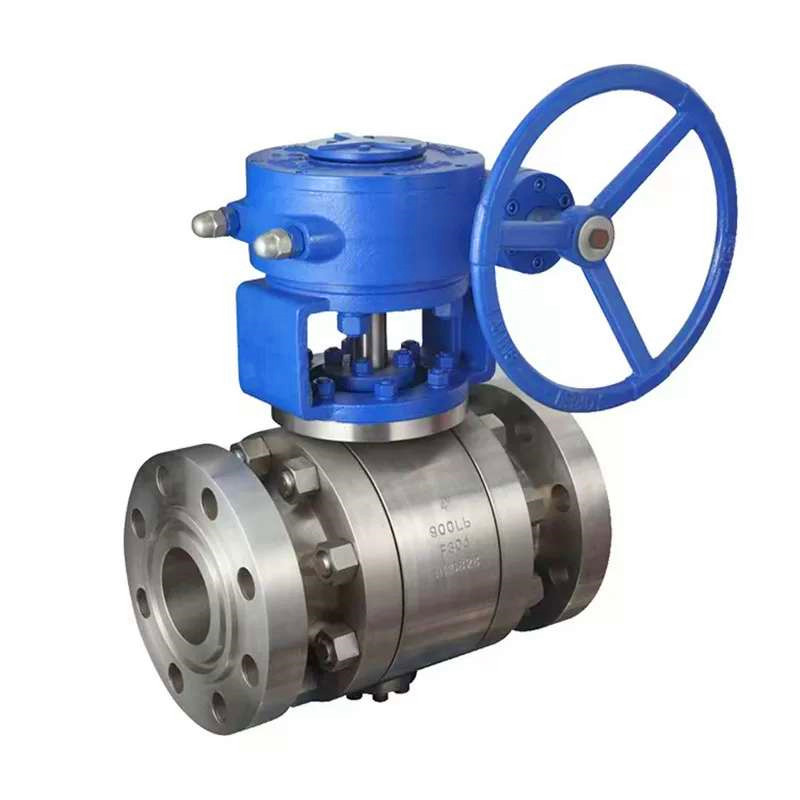

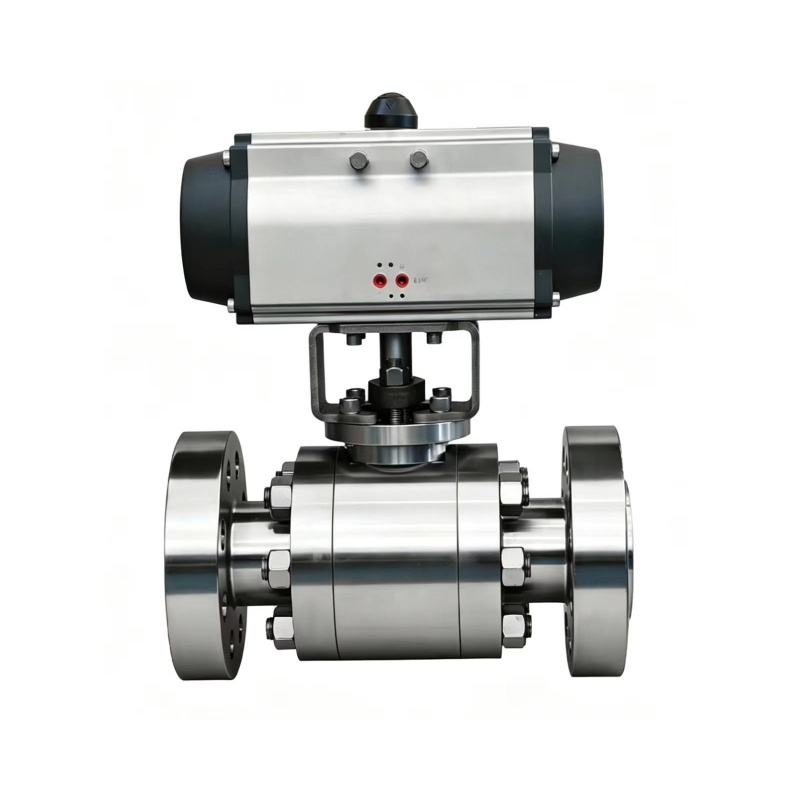

Управление: маховик, червячное колесо, пневматический привод и электрический привод.

Стандарты проектирования

Стандарт проектирования: API 6D, API 608, BS 5351/DIN3357/JIS B2071.
Лицом к лицу: ASME B16.10/DIN3202/JIS B2002
Фланцевые концы: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Испытание и проверка: API 598, API 6D/DIN2401/JIS B2003.

Технические характеристики производительности

Номинальное давление: 150-600 фунтов/PN16~PN100/10K~60K)
Испытание на прочность: 1,5PNSize: 1/2"-2" (DN15~DN50)
Основной материал корпуса клапана: A105, F304, F316, дуплексная нержавеющая сталь.
Подходящая среда: вода, пар, масло. Содержит волокна, мелкие твердые частицы. частицы, суспензия и т. д.
Подходящая температура: -29℃~180℃; -29℃~425℃; -40~540℃.

Основные размеры

Cдевушка 150ФУНТ                                                                                                                                                                                                                                                                                                                                Единица измерения: мм

Cдевушка 300ФУНТ                                                                                                                                                                                                                                                                                                                     Единица измерения: мм

Cдевушка 600ФУНТ                                                                                                                                                                                                                                                                                                                       Единица измерения: мм

НПС	DN	d	L			ФЛАНЕЦ						W	H
			РФ	РТЖ	ЧБ	D	Д1	Д2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
