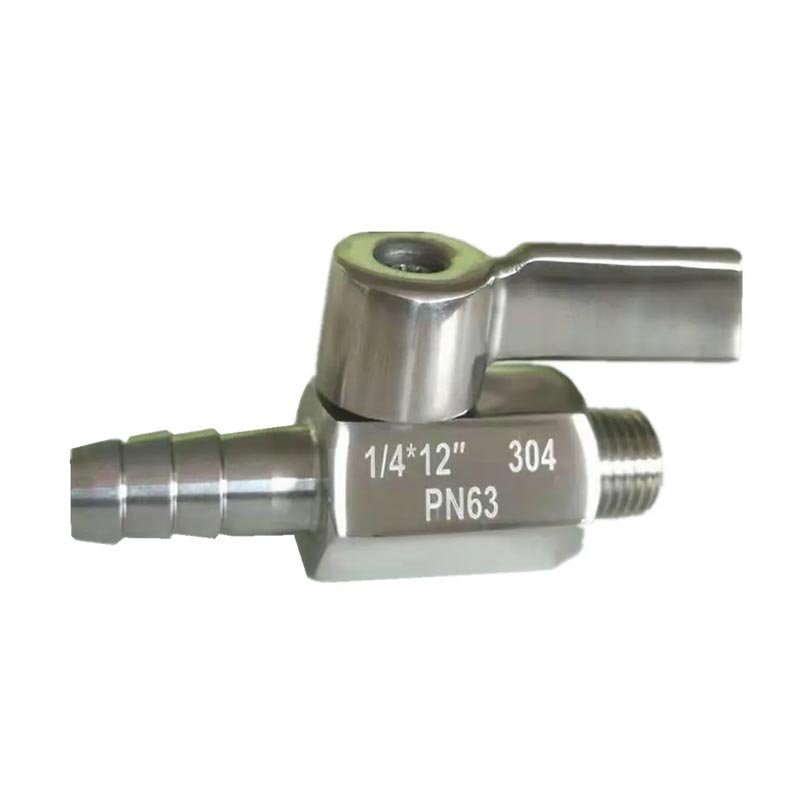

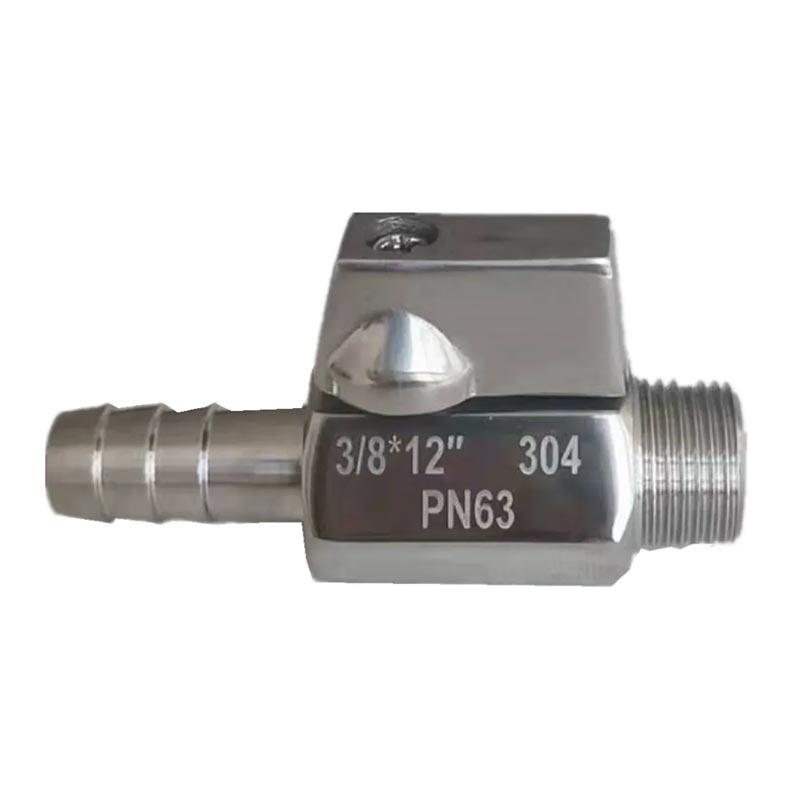

Мини-шаровой кран JOEPAI из нержавеющей стали с ниппельным шлангом с резьбой служит прецизионным мостом между жесткими резьбовыми системами трубопроводов и гибкими шланговыми соединениями. Этот клапан, разработанный и изготовленный на нашем предприятии, сертифицированном по стандарту ISO, является незаменимым компонентом для средних и малых задач регулирования расхода в контрольно-измерительных приборах, медицинском оборудовании, микронасосах и прецизионных промышленных системах.
| Особенность | Спецификация |
| Особенность дизайна |
Противовыбросовая конструкция штока |
| Производство |
Полностью литье по выплавляемым моделям из силиказоля |
| Тип порта |
Уменьшенный порт |
| Операция |
Ручка, четвертьоборотная |
| Диапазон размеров |
1/8" – 3/4" (Ду6 – Ду20) |
| Варианты материалов |
СС304 (КФ8) / СС316 (КФ8М) |
| Номинальное давление |
1000WOG / 1000 фунтов на квадратный дюйм / PN63 |
| Материал сиденья |
ПТФЭ/РПТФЭ/ППЛ |
| Заканчивать |
Полировка поверхности |
| Рабочая температура |
-20℃-232℃ |
| Подходящие СМИ |
Вода, нефть, газ, воздух |
| Стандарт дизайна |
АСМЭ Б16.34 |
| Резьбовые концы |
ANSI B1.20.1 (NPT), BS21 (BSP/BSPT), DIN 259/2999, ISO 228/7-1, JIS B0203 |
| Инспекция и тестирование |
API 598/MSS SP-110/EN 12266 |
1.Встроенное двухстороннее соединение: наружная резьба + многогребневый шланговый наконечник в одном корпусе. Удалите дополнительные адаптеры, уменьшите потенциальную утечку соединений и стоимость спецификации.
2.Компактный корпус из прецизионного литья из нержавеющей стали, номинальное давление PN63, идеально подходит для ограниченного пространства внутри машинных шкафов.
3.SS304/SS316 в качестве стандартного материала, опционально SS304L/SS316L; более высокая коррозионная стойкость, чем у латунных миниклапанов для газа, воды, легких химических сред.
4. Комбинированный размер метрической зазубрины и дюймовой резьбы, совместимый с жесткими трубами мирового стандарта и гибкими резиновыми/полиуретановыми шлангами.
5. Готовая к установке конструкция, прямое подключение оборудования к резьбовому порту и гибким трубкам, что экономит время сборки для OEM-производителей.
6. Постоянная лазерная маркировка размера, материала и давления для облегчения управления запасами и контроля за рубежом.
Мини-шаровой кран JOEPAI из нержавеющей стали с ниппельным шлангом с резьбой пользуется доверием в различных отраслях и сферах применения:
Промышленность и производство
-Пневматические системы управления и приборные панели
-Гидравлические и смазочные системы
-Технологическое оборудование и агрегаты на салазках.
Медицина и Лаборатория
-Медицинские приборы и аналитические инструменты
-Лабораторный контроль газа и жидкости
-Фармацевтическое технологическое оборудование
Вода и окружающая среда
-Системы очистки и распределения воды
-Оросительное и сельскохозяйственное оборудование
-Опреснительные установки
Нефть, газ и химия
-Системы обращения с топливом и газом.
-Точки впрыска химических веществ и отбора проб
-Коррозионный контроль СМИ
JOEPAI предоставляет комплексные услуги OEM по индивидуальной настройке нашего мини-шарового крана с ниппельным шлангом с резьбой из нержавеющей стали. Мы понимаем, что каждое приложение имеет уникальные требования, и наша команда инженеров готова предоставить решения, которые точно соответствуют вашим спецификациям.

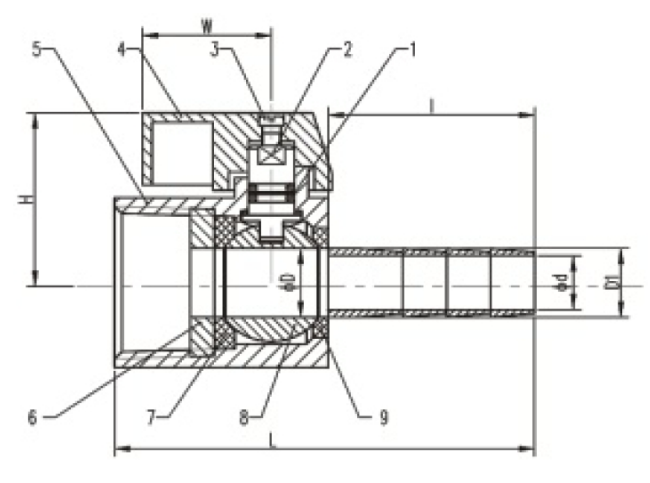

| НЕТ. | НАЗВАНИЕ ЧАСТИ | МАТЕРИАЛ | |
| 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | НБР | НБР |
| 2 | КОРЕНЬ | СС304 | СС316 |
| 3 | БОЛТ | СС304 | СС304 |
| 4 | РУЧКА | АЛЮМИНИЕВЫЙ СПЛАВ/CF8 | АЛЮМИНИЕВЫЙ СПЛАВ/CF8 |
| 5 | ТЕЛО | CF8 | CF8M |
| 6 | КАП | CF8 | CF8M |
| 7 | СИДЕНИЕ ШАРА(A) | ПТФЭ | ПТФЭ |
| 8 | МЯЧ | СС304 | СС316 |
| 9 | СИДЕНИЕ ШАРА(B) | ПТФЭ | ПТФЭ |
| Размер | 1/8" 1/4" 3/8" | 1/2 дюйма | 3/4 дюйма | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| Д1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
Примечание. Вариации зависят от конфигурации резьбы и типа конца. Точные размеры см. на чертежах конкретного изделия.
Совершенство производства
- Производственное предприятие, сертифицированное по стандарту ISO 9001:2015.
-Современные линии по производству литья по выплавляемым моделям из силиказоля.
-Собственные возможности точной обработки и сборки.
-Комплексный контроль качества от сырья до готовой продукции.
Отраслевое соответствие
-Стандарты проектирования: ASME B16.34.
-Проверка и тестирование: API 598, MSS SP-110, EN 12266.
- Сертификаты материалов предоставляются по запросу.
Глобальный охват и опыт
-Многолетний опыт производства и экспорта промышленной арматуры
-Доверие клиентов в Северной Америке, Европе, Азии и на Ближнем Востоке
-Подтвержденный опыт разработки клапанных решений для различных отраслей промышленности.
Обязательства по качеству
-100% опрессовка каждого клапана
-Проверка и отслеживание материалов.
-Тщательный контроль размеров
- Стремление к постоянному совершенствованию
Клиентоориентированный сервис
-Отзывчивая техническая поддержка и разработка приложений
-Гибкие объемы заказа от образца до оптовой партии
- Своевременная доставка и надежная логистика.
-Постпродажная поддержка и гарантия.
Ответ: Мини-шаровой кран из нержавеющей стали обычно используется для контроля воды, масла, газа и других жидкостей в компактных трубопроводных системах, оборудовании и системах автоматизации.
A:SS316 обеспечивает лучшую коррозионную стойкость благодаря содержанию молибдена, что делает его пригодным для химических, морских и суровых сред. SS304 широко используется в общепромышленных целях.
О: Мы предоставляем различные стандарты резьбы, включая NPT, BSP, DIN, ISO228 и JIS, для удовлетворения различных международных требований к трубопроводам.
А: Да. Варианты индивидуальной настройки OEM включают материалы, типы резьбы, размеры, обработку поверхности и маркировку логотипом.
Ответ: Подходит для воды, масла, газа и других совместимых промышленных жидкостей в указанном диапазоне давления и температуры.
