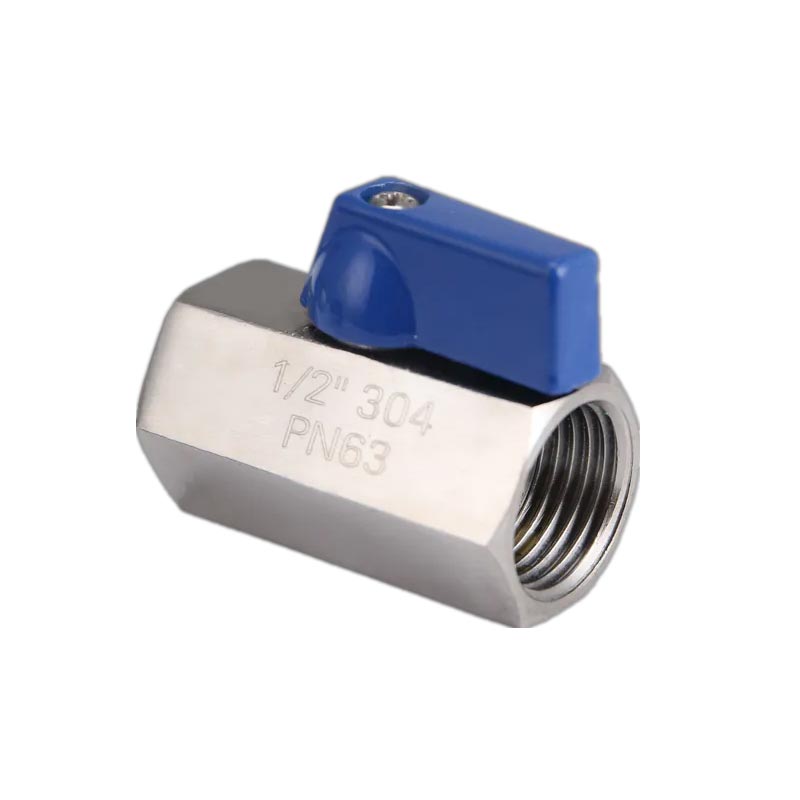

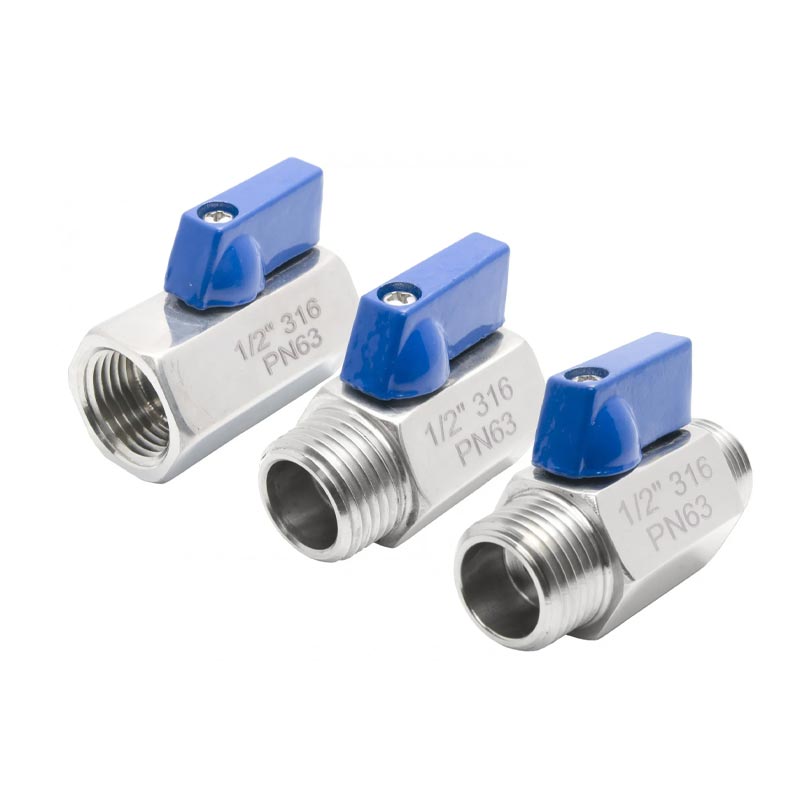

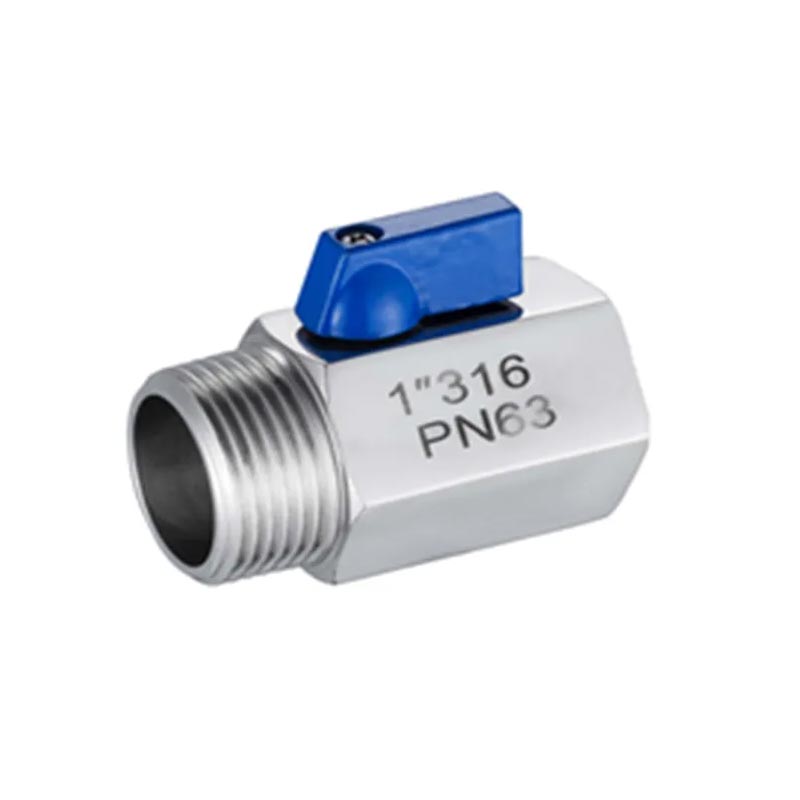

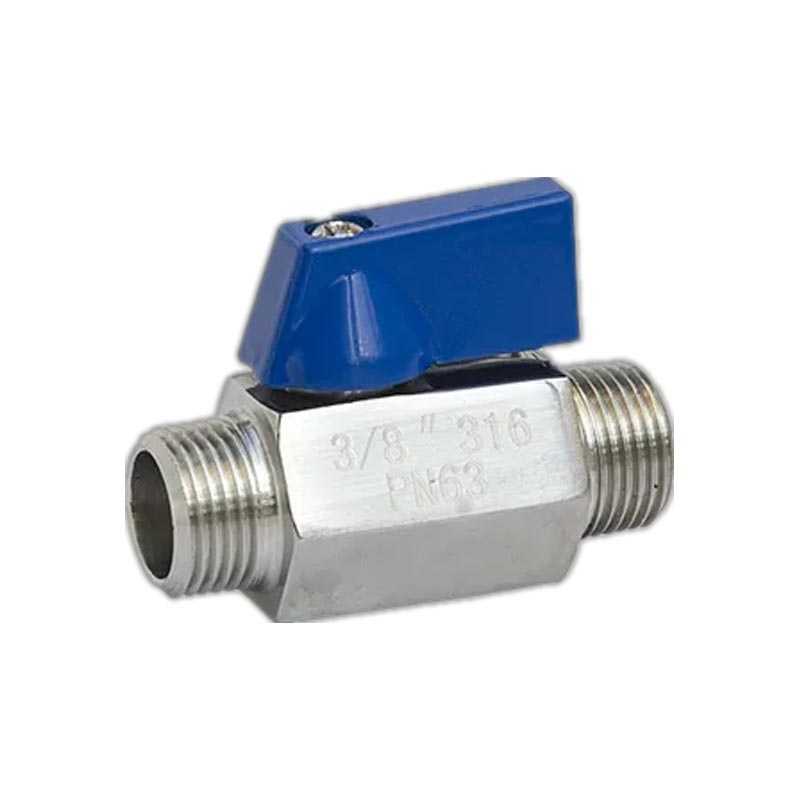

Мини-шаровой клапан из нержавеющей стали с резьбой

Мини-шаровой кран JOEPAI с резьбой из нержавеющей стали — это не простая уменьшенная версия стандартного шарового крана, а прецизионный элемент управления, специально созданный для компактного оборудования и применений с низким расходом. Изготовленный методом литья по выплавляемым моделям с неразъемным корпусом, он охватывает номинальные размеры отверстий от DN6 до DN25 (от 1/8 дюйма до 1 дюйма) и доступен из материалов SS304 и SS316 для удовлетворения различных требований к коррозионной стойкости. Сохраняя основные преимущества стандартных шаровых кранов — быстрое срабатывание на 90°, почти нулевое сопротивление потоку и надежное уплотнение — он обеспечивает значительное уменьшение размера, веса и занимаемой площади. Такие функции, как противовыбросовой шток для обеспечения эксплуатационной безопасности, седла из ПТФЭ для долгосрочной работы без утечек и поддержка нескольких стандартов резьбы, включая NPT, BSPP, BSPT, обеспечивают гибкую интеграцию в глобальные системы трубопроводов. Независимо от того, используется ли мини-шаровой кран JOEPAI в лабораторных приборах, микровоздушных компрессорах, линиях питьевой воды или панелях автоматического управления, он обеспечивает стабильное, надежное управление отключением промышленного уровня даже в самых стесненных условиях.

Что такое мини-шаровой кран из нержавеющей стали?

Мини-шаровой кран из нержавеющей стали обычно представляет собой четвертьоборотный запорный клапан с номинальным диаметром отверстия от DN6 до DN25 (от 1/8 до 1 дюйма), изготовленный с корпусом из нержавеющей стали 304 (CF8) или 316 (CF8M).

Его основная функция — открывать или закрывать трубопровод путем вращения сферического шара с круглым сквозным отверстием. Он относится к категории запорных клапанов, а не регулирующего клапана.

По сравнению со стандартными шаровыми кранами он обеспечивает глубокую оптимизацию монтажного пространства, веса, стоимости и рабочего крутящего момента, что делает его особенно подходящим для интеграции в модульное оборудование и компактные трубопроводные системы.

Сценарии применения

Лабораторные точные инструменты: Включение/выключение объемов газов или микрожидкостей, требующих низкого мертвого объема и нулевого загрязнения.

Микровоздушные компрессоры и пневматические системы: Высокочастотная езда на велосипеде с низким крутящим моментом и длительным сроком службы.

Оборудование для питьевой воды и чистой воды: Материал 316L с полированным внутренним отверстием предотвращает выщелачивание тяжелых металлов.

Химические анализаторы и фармацевтическое оборудование: Коррозионностойкие уплотнения, совместимые с различными слабыми кислотами и щелочами.

В тонких аспектах промышленного производства и повседневной жизни существуют зачастую скрытые ключевые компоненты, определяющие эффективность и качество – Мини-шаровой клапан из нержавеющей стали с резьбой. Как важный член жидкости системы управления, наш мини-шаровой кран стал незаменимая часть современной промышленности с ее изысканной структурой, эффективная работа и широкий спектр применения. Эта статья будет углубиться в принцип работы мини-шаровых кранов.

Принцип работы

Мини-шаровой клапан с резьбой из нержавеющей стали, как следует из названия, представляет собой тип шарового крана, который компактный по размеру и конструкции. Принцип его работы аналогичен принципу работы обычный шаровой кран, основная часть которого представляет собой шар со сквозным отверстием (называемый шаром клапана), который вращается, открывая и закрывая клапан.

Когда сквозное отверстие на сфере совмещено с входом и выходом клапан, жидкость может проходить плавно, а клапан находится в открытом состоянии; Вкл. наоборот, когда сфера поворачивается на 90 градусов, сквозное отверстие закрывается уплотнительными поверхностями с обеих сторон корпуса клапана жидкость отсекается выключен, и клапан закрыт.

Это простое действие вращения не только легко работать, но также обладает отличными герметизирующими характеристиками, что делает его идеальным выбор для управления потоком жидкости.

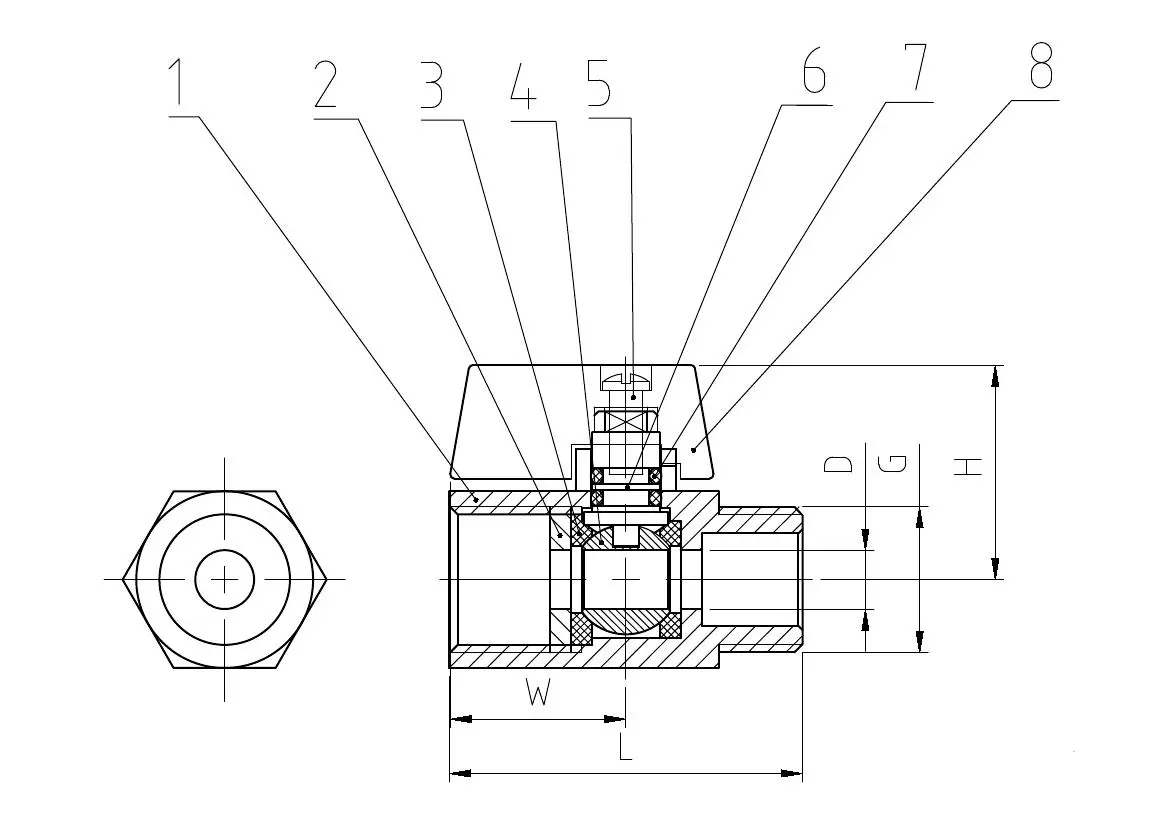

Основные детали и материалы

Основные размеры

Часто задаваемые вопросы

1. Каково максимальное рабочее давление этого мини-шарового крана?

Номинальное давление 1000 WOG (PN63), подходит для воды, нефти, газа и большинства жидкостных систем с низким и средним давлением.

2. Как выбрать между SS304 и SS316?

SS304 (CF8) — Подходит для применения в воде, нефти и газе.

SS316 (CF8M) — рекомендуется для сред, содержащих хлориды, морскую воду или кислотные среды, обеспечивает превосходную коррозионную стойкость.

3. Какие стандарты резьбы поддерживаются?

Поддерживаются NPT, BSPP, BSPT. Пожалуйста, укажите свои предпочтения при оформлении заказа.

4. Каков диапазон рабочих температур?

Стандартный диапазон: от -20°C до 200°C (от -4°F до 392°F). Седло из ПТФЭ обеспечивает стабильное уплотнение во всем диапазоне.

Для условий высоких температур доступны седла PPL, выдерживающие температуру до 300°C.

5. Подходит ли он для систем питьевой воды?

Да. Комбинация материалов SS316L + PTFE подходит для трубопроводов питьевой воды.

6. Предлагаете ли вы настройку OEM или ODM?

Да. Индивидуальные настройки включают стили ручек, гравировку на корпусе, размеры длины и типы резьбы.

Пожалуйста, предоставьте свои чертежи или спецификации, и наша команда инженеров ответит техническим решением в течение 24 часов.
