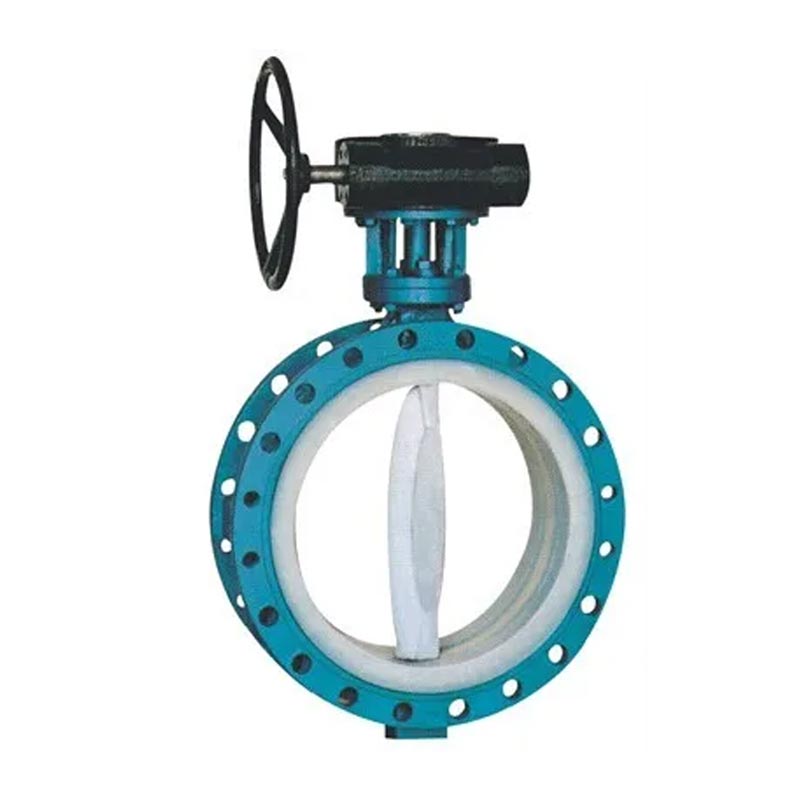

Joepai долговечный червячный шестерни, работающий на фланцевой бабочке, клапан бабочки оснащен полностью облицованной конструкцией и конструкцией подкрепления в форме U, создавая Особенно подходит для химического и коррозионного транспорта средств массовой информации приложения. Его система передач червязовой шестерни широко используется в глобальной промышленности Системы управления жидкостью и являются безопасным, эффективным и экономичным клапаном.

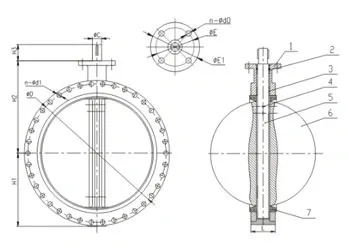

| НЕТ. | Имя части | Материал | Дополнительный материал |
|
|
| 1 | Тело | ОТ | CI, WCB, нержавеющая сталь | ||
| 2 | O кольцо | Нян | EPDM, FKM | ||
| 3 | Втулка | PTFE | |||
| 4 | Приколоть | ASTM A276 416 | 316, 17-4 / ч | ||
| 5 | Вал | ASTM A276 416 | 316, 17-4 / ч | ||
| 6 | Диск | Перекрытый пластичный железо | ASTM A351 CF8/CF8M, B148 C954/C958 | ||
| 7 | Сиденье | Нян | EPDM, FKM | ||
| РАЗМЕР | L | EN 1092-2 PN10 | EN 1092-2 PN16 | H1 | H2 | H3 | Φc | Φe1 | Φe | n-φd0 | ||
| Φd | n-φd1 | Φd | n-φd1 | |||||||||
| DN100 | 52 | 180 | 8-F19 | 180 | 8-F19 | 110 | 200 | 32 | 16 | 90 | 70 | 4-10 |
| DN125 | 56 | 210 | 8-F19 | 210 | 8-F19 | 125 | 213 | 32 | 19 | 90 | 70 | 4-10 |
| DN150 | 56 | 240 | 8-F23 | 240 | 8-F23 | 143 | 226 | 32 | 19 | 90 | 70 | 4-10 |
| DN200 | 60 | 295 | 8-F23 | 295 | 12-F23 | 170 | 260 | 37 | 22 | 125 | 102 | 4-12 |
| DN250 | 68 | 350 | 12-F23 | 355 | 12-F28 | 203 | 292 | 37 | 28 | 125 | 102 | 4-12 |
| DN300 | 78 | 400 | 12-F23 | 410 | 12-F28 | 242 | 337 | 37 | 32 | 125 | 102 | 4-12 |
| DN350 | 78 | 460 | 16-F23 | 470 | 16-F28 | 267 | 368 | 45 | 32 | 125 | 102 | 4-12 |
| DN400 | 102 | 515 | 16-F28 | 525 | 16-F31 | 297 | 400 | 51 | 33 | 175 | 140 | 4-18 |
| DN450 | 114 | 565 | 20-F28 | 585 | 20-F31 | 318 | 422 | 51 | 38 | 175 | 140 | 4-18 |
| DN500 | 127 | 620 | 20-F28 | 650 | 20-F34 | 348 | 480 | 64 | 41 | 175 | 140 | 4-18 |
| DN600 | 154 | 725 | 20-F31 | 770 | 20-F37 | 444 | 562 | 70 | 51 | 210 | 165 | 4-22 |
| DN700 | 165 | 840 | 24-F31 | 840 | 24-F37 | 505 | 624 | 66 | 63 | 300 | 254 | 8-18 |
| DN800 | 190 | 950 | 24-F34 | 950 | 24-F41 | 565 | 672 | 66 | 63 | 300 | 254 | 8-18 |
| DN900 | 203 | 1050 | 28-F34 | 1050 | 28-F41 | 637 | 720 | 118 | 75 | 300 | 254 | 8-18 |
| DN1000 | 216 | 1160 | 28-F37 | 1170 | 28-F44 | 700 | 800 | 142 | 85 | 300 | 254 | 8-18 |
| DN1200 | 254 | 1380 | 32-F41 | 1390 | 32-F50 | 844 | 940 | 160 | 105 | 350 | 298 | 8-22 |
Клапаны бабочек имеют простую структуру, небольшой размер, легкий вес и относительно мало компонентов. Только несколько ключевых деталей могут образовывать клапан бабочки, который очень удобен для открытия. Просто выберите переключатель на 90 градусов. Клапаны бабочек имеют отличный контроль над жидкостями и могут в любое время увеличивать или уменьшать поток.
Клапаны обладают определенным сопротивлением при транспортировке любой жидкости, а сопротивление клапанов бабочек в основном исходит от самих себя, таких как толщина тела клапана бабочки. Если вы хотите снизить сопротивление жидкостям, вам нужно только уменьшить его толщину.
Упругие уплотнения имеют недостаток ограничений температурой.
Ассортимент применения червячного шестерни, управляемого U -фланцевым клапаном, также является относительно широким. Если он используется для управления потоком, необходимо выбрать различные типы и размеры корпуса клапана, потому что клапаны бабочек предназначены для подходящих для клапанов с большими диаметрами. Клапан широко используется не только в общих отраслях, таких как нефть, газ, химикат и очистка воды, но и в системах охлаждающей воды для тепловых электростанций.
