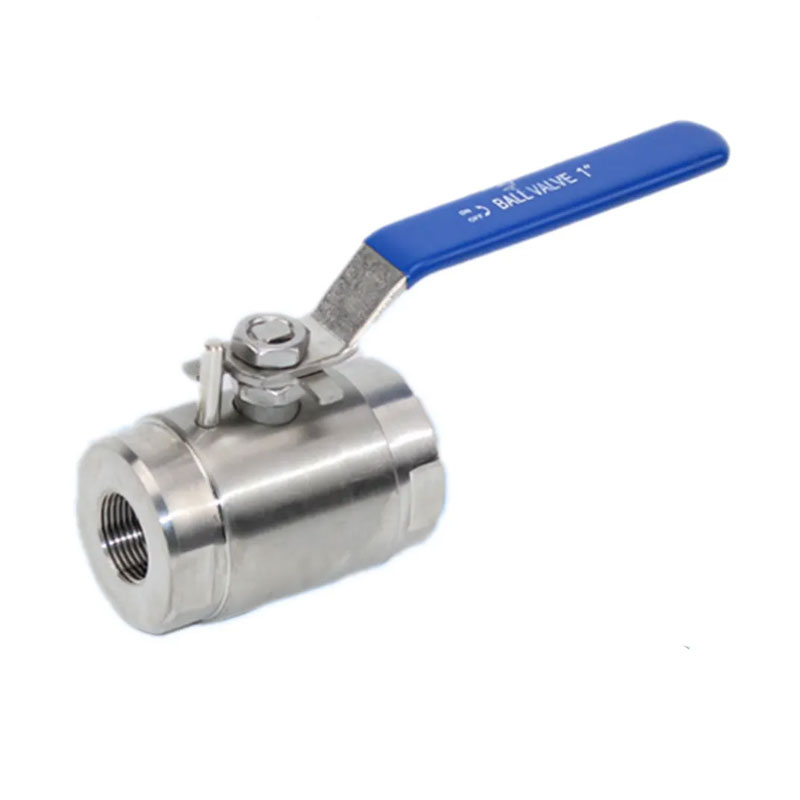

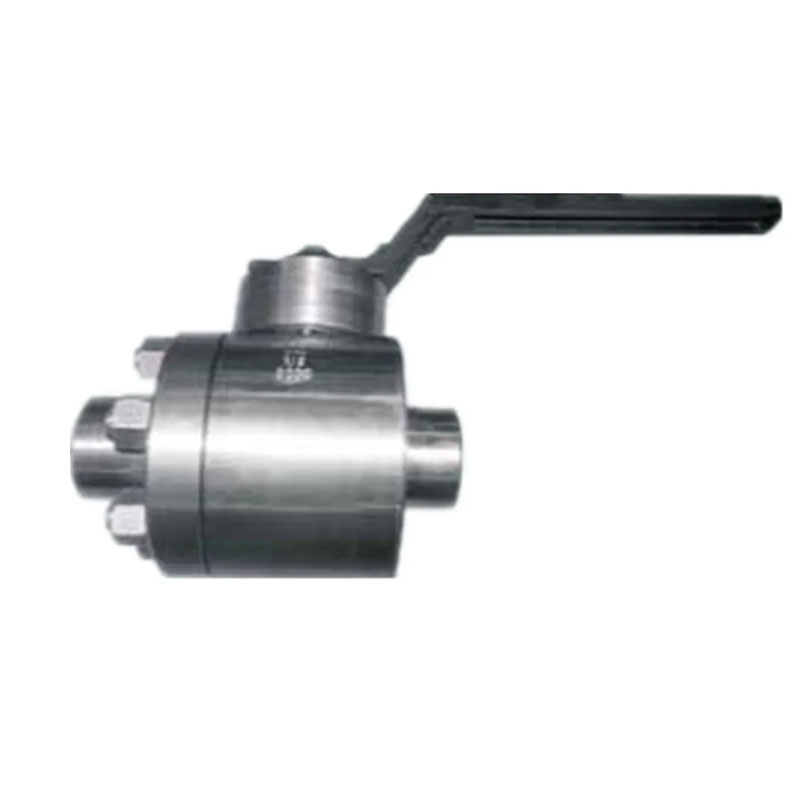

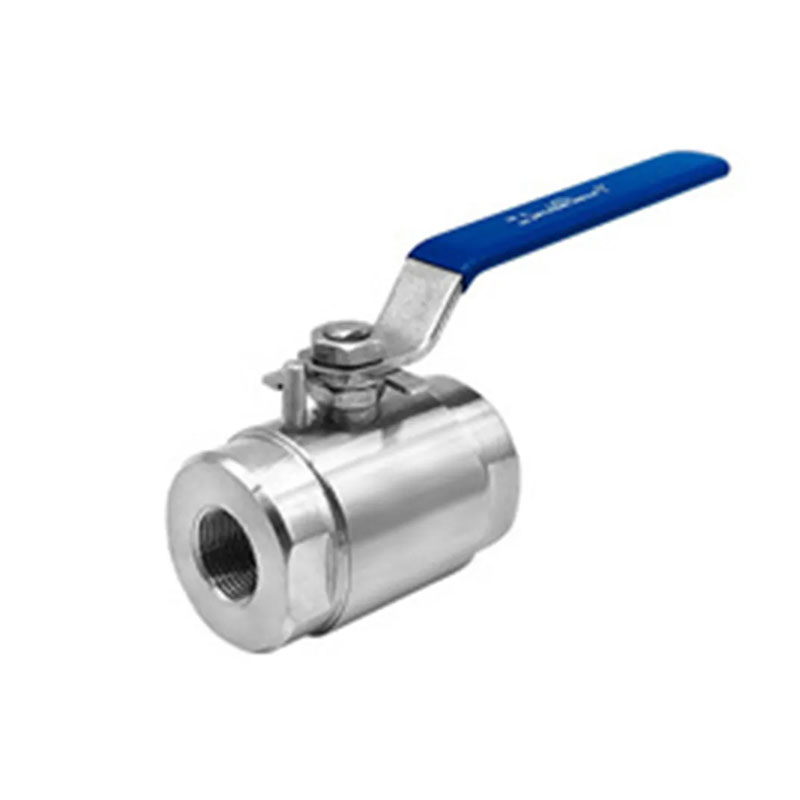

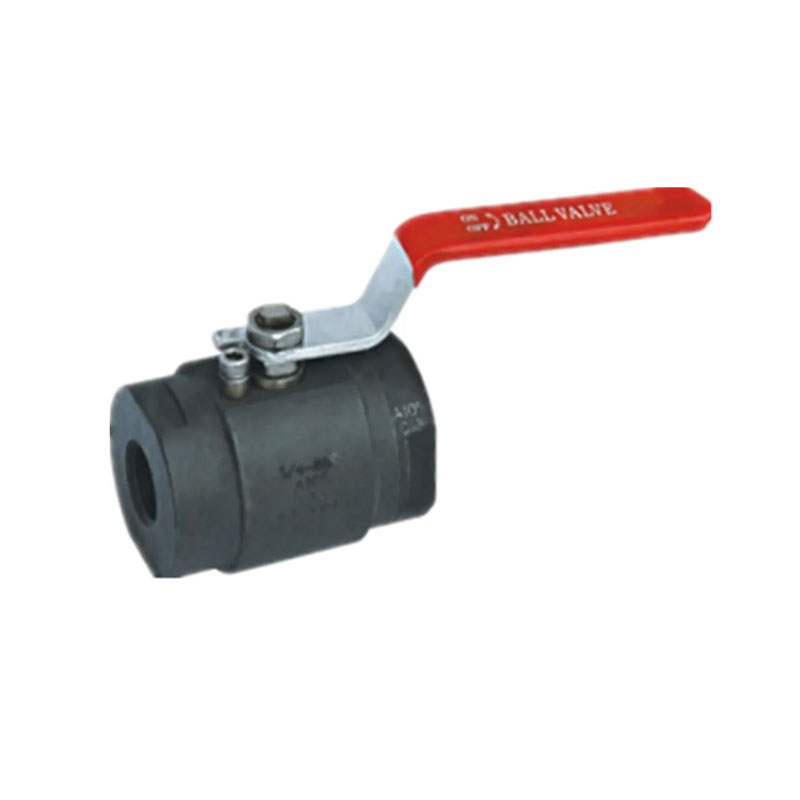

Основные особенности высококачественного шарового клапана высокого давления 2-PC 2-PC его компактная структура, надежная герметизация, простая структура, легкое обслуживание, запечатывающая поверхность и сферическая поверхность часто находятся в замкнутом состоянии, а не легко разрушается средством, простым в эксплуатации и обслуживании, подходит для общие рабочие среды, такие как вода, растворители, кислоты и природные газы, и Также подходит для средств массовой информации с резкими условиями труда, такими как кислород, Перекись водорода, метан и этилен. Он широко использовался в различных промышленность. Тело клапана шарикового клапана может быть интегральным или модульным.
Стандарт потока: NPT, BSPT, DIN259, DIN2999, ISO228 класс A
Максимальное давление: 42 МПа
Диапазон температуры: -20C ~ 232C
Подходящая среда: вода, масло, воздух и некоторые коррозионные жидкости
Выдувка стержня/полный порт
Коляска тела
3000 фунтов на квадратный дюйм (PN210) W.O.G.
Материал Стандарт: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | ТЕЛО | F53/F316L/F304/A105 | 9 | Нахождение куски | SS316/SS304 |
| 2 | МЯЧ | F53/F316L/F304 | 10 | Ореховой | A194-8 |
| 3 | СИДЕНЬЕ | Rptfe | 11 | Belleville Стиральная машина | SS316/SS304 |
| 4 | Прокладка | Rptfe | 12 | Упаковочная железа | SS316/SS304 |
| 5 | Капля | F53/F316L/F304/WCB | 13 | Упаковка | Rptfe |
| 6 | КОРЕНЬ | F53/F316L | 14 | Уплотнительные кольца | Фасттон |
| 7 | Упорная шайба | Rptfe | 15 | Стоппер | SS316/SS304 |
| 8 | РУЧКА | SS+PVC |
| НПС | Дн | G | L | D | H | A |
| 1/2 " | 14 | 1/2 "-14npt | 80 | 49 | 62 | 120 |
| 3/4 " | 19 | 3/4 "-14npt | 90 | 54 | 65 | 120 |
| 1 " | 23 | 1 "-11.5npt | 108 | 59 | 67 | 120 |
| 11/4 " | 31 | 11/4 "-11.5npt | 115 | 64 | 80 | 148 |
| 11/2 " | 38 | 11/2 "-11.5npt | 125 | 78 | 95 | 148 |
| 2 " | 50 | 2 "-11.5npt | 140 | 109 | 115 | 265 |
Когда шаровой клапан находится в замкнутом состоянии, внутри корпуса клапана все еще существует жидкость под давлением.
Перед техническим обслуживанием выпустите давление трубопровода и удерживайте клапан в открытом положении.
Перед техническим обслуживанием отсоедините источник питания или газа.
Перед техническим обслуживанием отсоедините привод от кронштейна.
Необходимо подтвердить, что давление вверх по течению и нижестоящих трубопроводах шарикового клапана было снято, прежде чем продолжить разборку и операции сборки.
