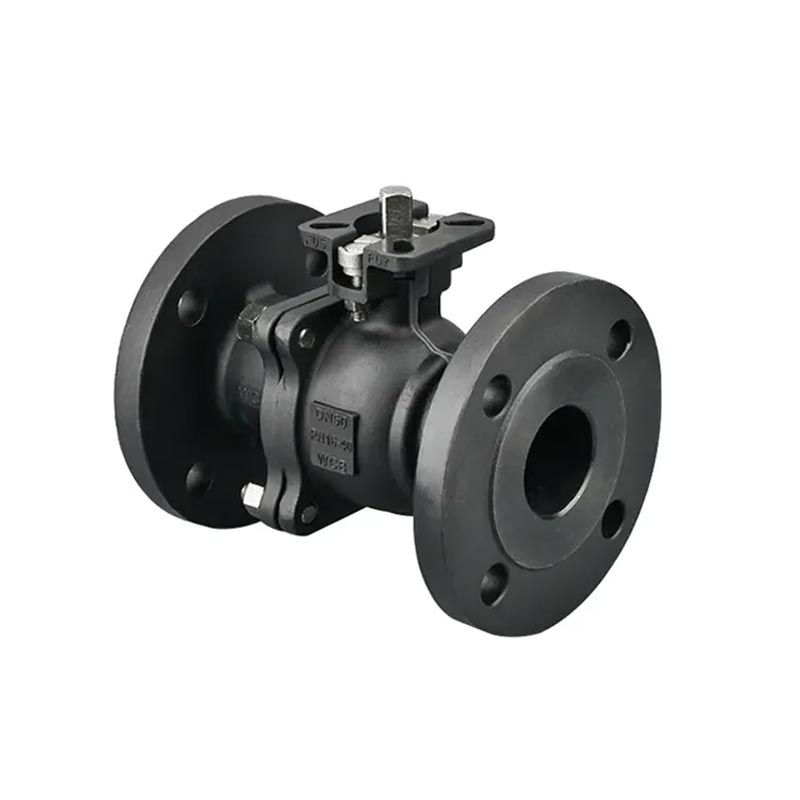

Фланцевый шаровой кран JOEPAI 2PC из углеродистой стали с верхним фланцем ISO5211 для привода имеет компактную конструкцию. и конструкция с плавающим сердечником. Уплотняющая поверхность между шаром и Седло клапана автоматически герметизируется под давлением и имеет прочный карбоновый стальной корпус клапана, имеет хорошие характеристики по давлению, износостойкости, коррозионная стойкость и т. д. Он широко используется в таких отраслях, как нефть, природный газ, химическая промышленность, электростанции и очистка воды. С Имея более десяти лет опыта в производстве шаровых кранов, Qiaopai внедрила станок с ЧПУ. прецизионная обработка, пять контрольных точек контроля качества и цифровой система отслеживания процессов для обеспечения заводской прослеживаемости, стабильной производительности, и точное соответствие стандартам заказчика для каждого шарового крана. Несколько такие стандарты, как DIN, ANSI, JIS и т. д., доступны для удовлетворения индивидуальных требований. потребности в закупках глобальных клиентов.
Стандарт дизайна: ASME B16.34
Концевой фланец: DIN2633 PN16
Лицом к лицу: BS EN558-1 DIN3202 F4/F5
Проверка и тестирование:API598/EN 12266.
НПЗ, нефтехимические заводы, транспортировка сырой нефти и готовой нефти
системы
Магистральные газопроводы природного газа, городское регулирование давления газа
станции
Системы управления химическими процессами
Транспортировка высокотемпературного пара, системы термоциркуляции
Промышленные котлы, контроль безопасности сосудов под давлением
Производство бумаги, металлургия, фармацевтика, промышленная очистка воды и
другие отрасли
МАТЕРИАЛ: УГЛЕРОДИСТАЯ СТАЛЬ WCB/DIN1.0619
НЕРЖАВЕЮЩАЯ СТАЛЬ 304/1.4308
НЕРЖАВЕЮЩАЯ СТАЛЬ 316/1.4408
Рабочее давление:DN15~DN50 PN40;DN65~DN100 PN16
Полный порт
Голый шток с площадкой для прямого монтажа ISO5211 (верхний фланец)
Противовыбросовая конструкция штока
Антистатическое устройство
Запирающее устройство
Операция: Руководство или привод
Инвестиционное литье
Рабочая температура:-20℃~150℃
Подходящая среда: вода, масло, газ
Прошел сертификацию системы менеджмента качества ISO 9001.
Соответствует стандартам безопасности CE и ЕС.
Корейская сертификация KC применима к рынку Азиатско-Тихоокеанского региона.
Каждый фланцевый шаровой кран из углеродистой стали из 2 предметов прошел испытание под высоким давлением и испытание на герметичность.
Прецизионная обработка с ЧПУ, погрешность ключевых размеров ≤ 0,01 мм.
Все сырье анализируется спектрометрическим химическим составом.
Опциональная низкотемпературная конструкция (с удлиненной горловиной клапана)
Конфигурируемая антистатическая и огнестойкая конструкция.
Удлиненный рабочий стержень, специальная обработка покрытия (например, ENP, FBE)
Поддержка OEM-обработки и настройки упаковки

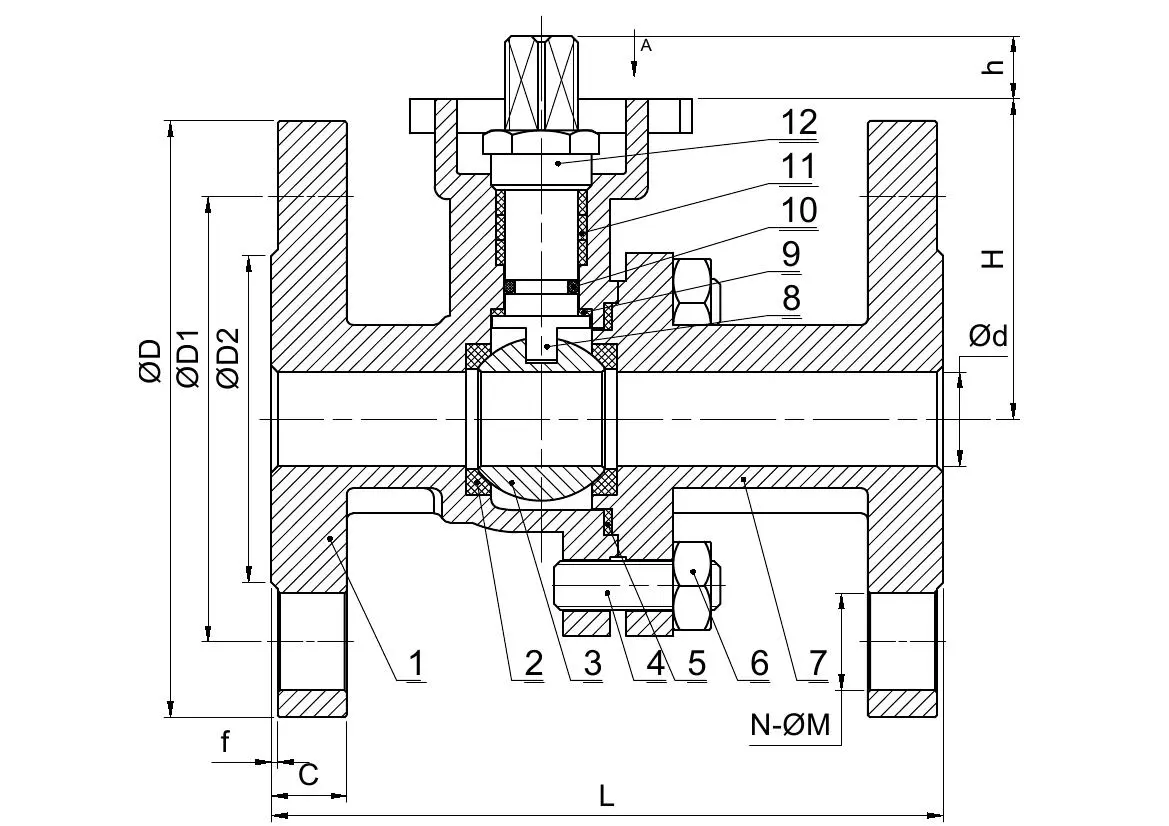

| 1 | Тело | ВКБ/CF8/CF8M | 7 | Кепка | ВКБ/CF8/CF8M |
| 2 | Сиденье | ПТФЭ | 8 | Корень | СС304/СС316 |
| 3 | Мяч | СС304/СС316 | 9 | Упорные колодки | ПТФЭ |
| 4 | Болт | СС/СС316 | 10 | Уплотнительные кольца | Витон |
| 5 | Прокладка | ПТФЭ | 11 | Упаковка | ПТФЭ |
| 6 | Орех | СС/СС316 | 12 | железа | СС/СС316 |
| НПС | d | L | H | D | Д1 | Д2 | c | f | Н-М | h | a | b | A | B | K |
| 1/2" | 15 | 130 | 50 | 95 | 65 | 46 | 14 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 3/4" | 20 | 140 | 55 | 105 | 75 | 56 | 16 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 1" | 25 | 150 | 60 | 115 | 85 | 65 | 16 | 2 | 4-14 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/4" | 32 | 165 | 70 | 135 | 100 | 76 | 18 | 2 | 4-18 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/2" | 38 | 180 | 75 | 145 | 110 | 84 | 18 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 2" | 50 | 200 | 85 | 160 | 125 | 99 | 20 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 21/2" | 62 | 220 | 95 | 180 | 145 | 118 | 20 | 2 | 4-18 | 14 | 7 | 9 | 70 | 70 | 14 |
| 3" | 78 | 250 | 100 | 195 | 160 | 130 | 20 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 4" | 100 | 280 | 115 | 215 | 180 | 156 | 22 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 5 дюймов | 122 | 320 | 177 | 245 | 210 | 185 | 22 | 2 | 8-18 | 29 | - | 14 | - | 125 | 27 |
| 6 дюймов | 146 | 360 | 194 | 280 | 240 | 210 | 24 | 2 | 8-22 | 29 | - | 14 | - | 125 | 27 |
| 8 дюймов | 196 | 400 | 180 | 335 | 295 | 265 | 24 | 2 | 12-22 | 38 | - | 18 | - | 150 | 36 |
