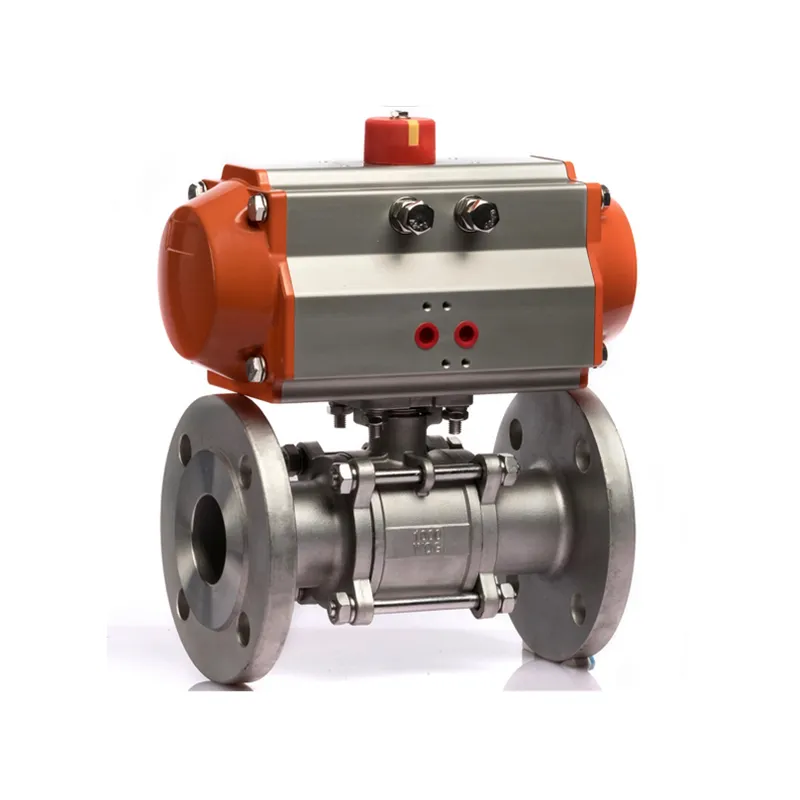

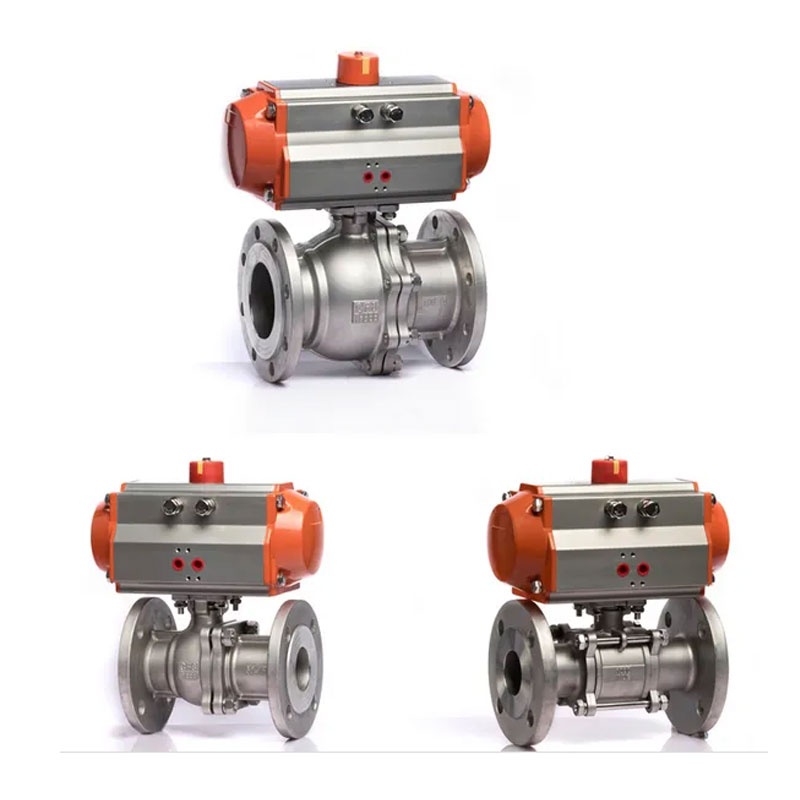

Wenzhou Joepai Valve Co., Ltd. является поставщиком, объединяющим дизайн, исследования и разработки, производство и продажа. Фланцевый шаровой кран 3PC с пневматическим приводом Выпускаемое PN40 производится в соответствии с международными стандартами API, ANSI, JIS, ISO, DIN, ГОСТ, BS и внутренние стандарты JB, GB.
Компания также занимается проектированием клапанов CAD, трехмерным моделированием UG и центры контроля качества и тестирования. Мощное производственное оборудование и совершенные методы тестирования могут эффективно улучшить качество продукции и эффективно защищать интересы клиентов.
Приглашаем отечественных и зарубежных клиентов искренне сотрудничать и создавать блеск вместе!
Конструкция трехкомпонентного фланцевого шарового крана позволяет осуществлять прямое подключение к сети. осмотр и техническое обслуживание арматуры, установленной на трубопроводах, эффективно сокращение времени простоя устройства и снижение затрат.
Клиновидная уплотнительная конструкция трехкомпонентного шарового крана основана на механическая сила, создаваемая штоком клапана, прижимающая шаровой клин к седло клапана для уплотнения, обеспечивающее герметичность клапана. не подвержен влиянию изменений перепада давления в трубопроводе и обеспечивает надежную герметизацию производительность гарантирована при различных условиях работы.
Односедельная конструкция шаровых кранов этой серии устраняет проблему аномальное повышение давления, влияющее на использование среды в камере клапана.
Трехкомпонентный шаровой кран американского стандарта имеет конструкцию с низким крутящим моментом и конструктивно спроектированный шток, который можно легко открывать и закрывать с помощью всего лишь маленькая ручка; Функция открытия и закрытия без трения решает проблему. традиционных клапанов, влияющих на уплотнение из-за взаимного трения между уплотнениями поверхности.
| ДАВЛЕНИЕ | Ру40 |
| РАЗМЕРЫ ЛИЦА К ЛИЦУ | ГБ/Т12221-1989 |
| РАЗМЕРЫ КОНЦОВ ФЛАНЦА | ГБ/9113 |
| ДИЗАЙН | ГБ/Т12237-1989 |
| ТЕСТ | ГБ/Т13927-1992 |
| СТАНДАРТ МАТЕРИАЛА | S45C/ASTM A216 GR-WCB/DIN1.00619 |
| СС316/АСТМ А351 ГР-КФ8М/ДИН1.4408 | |
| СС304/АСТМ А351 ГР-КФ8/ДИН1.4308 |
| 1 | Шестигранная гайка | СС304/СС | 9 | Упорная шайба | ПТФЭ |
| 2 | Болт | СС304/СС | 10 | Упаковка | ПТФЭ |
| 3 | Болт Шайба | СС304/СС | 11 | железа | СС304/СС |
| 4 | Тело | ВКБ/CF8M/CF8 | 12 | Ручка | СС304/СС |
| 5 | Кепка | ВКБ/CF8M/CF8 | 13 | Пружинная шайба | СС304/СС |
| 6 | Сиденье | ПТФЭ | 14 | Штоковая гайка | СС304/СС |
| 7 | Мяч | СС316/СС304/СС | 15 | Пластиковая крышка | Пластик |
| 8 | Корень | СС316/СС304/СС |
| НПС | DN | d | D | Д1 | Д2 | T | f | L | W | H | З-д |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
