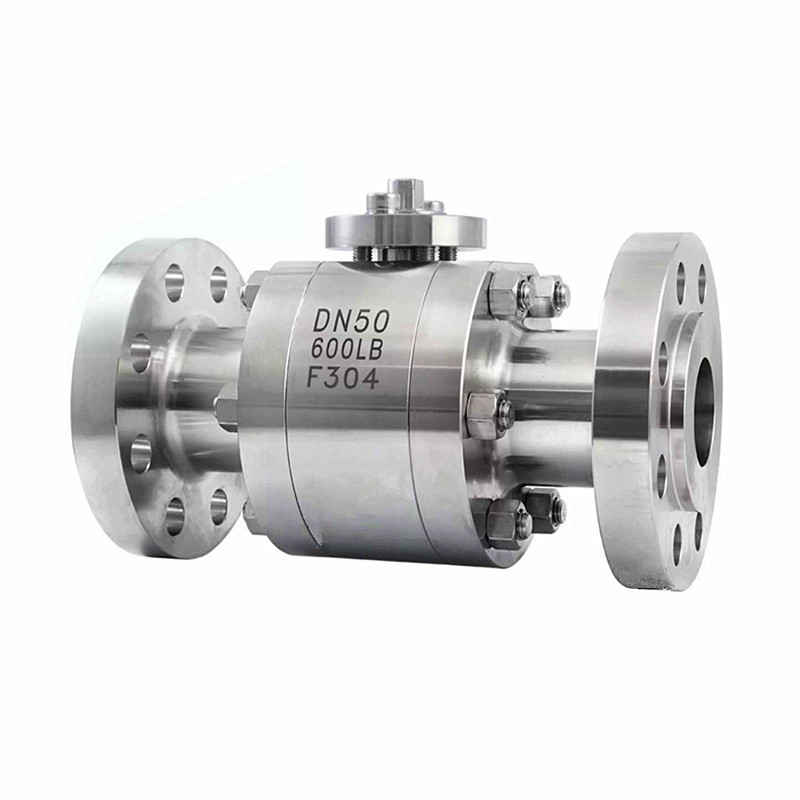

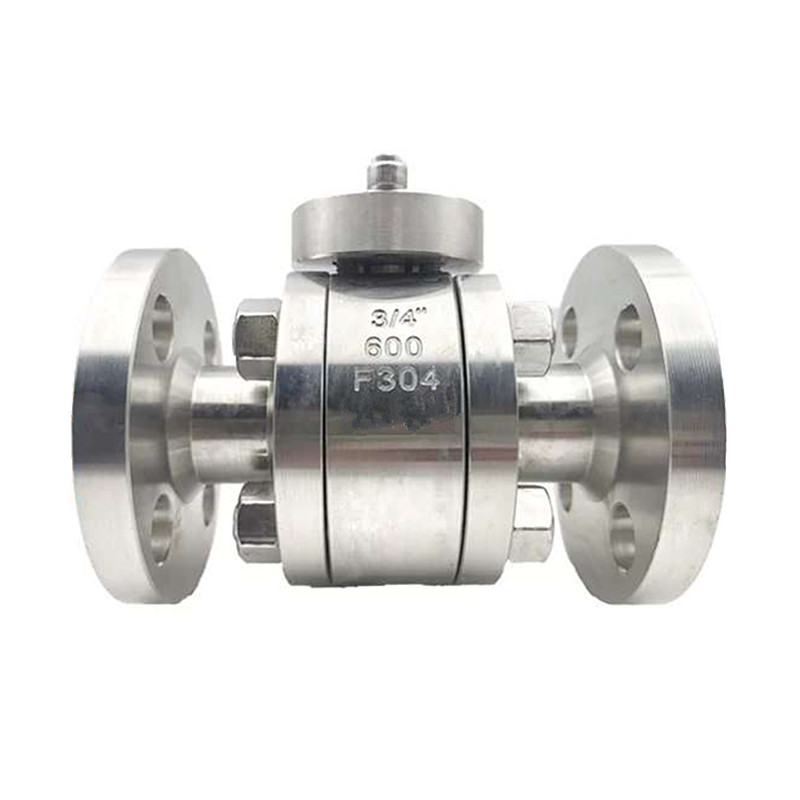

Кованый шаровой кран высокого давления ANSI 600LB

JOEPAI Valve активно работает на рынке фланцевых кованых шаровых кранов высокого давления ANSI 600LB с 2003 года, уделяя особое внимание индивидуальным и экспортным услугам для кованые клапаны высокого давления с богатым опытом OEM и международным записи соответствия проекта. В промышленных условиях, связанных с суровыми условиями, такими как высокое давление, высокая температура или коррозионная среда, кованые шаровые краны часто являются более надежным выбором, чем литые клапаны. В отличие от большинства шаровых кранов, в которых используются процессы литья, кованые клапаны значительно улучшают свою структурную прочность и устойчивость к давлению благодаря уникальному методу производства. Выбирайте кованый шаровой кран для тяжелых условий, где безопасность, надежность и максимальная прочность не подлежат обсуждению.

Преимущества дизайна

Конструкция корпуса из трех частей: корпус клапана разделен на две части, что облегчает обслуживание и замену компонентов, сокращает время простоя, одновременно улучшая общую прочность и герметичность клапана;

Материал из кованой стали: корпус клапана, шар и стержень клапана изготовлены из высококачественной кованой стали (например, A105, F304, F316), которая обладает высокой прочностью и хорошей коррозионной стойкостью. Он может противостоять эрозии различных химических сред и продлить срок службы клапана;

Конструкция с плавающим шаром: шар может свободно плавать под давлением среды и плотно прилегает к седлу клапана, обеспечивая хороший уплотняющий эффект и исключая риск утечки;

Фланцевое соединение: используется стандартный метод фланцевого соединения, соответствующий стандарту ASME B16.5, обеспечивающий надежность и герметичность установки;

Конструкция пожарной безопасности: клапан соответствует стандарту API 607 ​​и может сохранять герметичность даже в случае пожара, предотвращая утечку среды и обеспечивая безопасность системы;

Антистатическое устройство: оснащенное встроенным антистатическим устройством, оно эффективно предотвращает накопление статического электричества, снижает риск возгорания и взрыва и особенно подходит для контроля легковоспламеняющихся и взрывоопасных сред;

Несколько режимов работы: он может быть оснащен ручными, пневматическими, электрическими или гидравлическими приводами для обеспечения дистанционного автоматического управления.

После того, как конструкция клапана будет завершена, наши квалифицированные специалисты приступают к процессу ковки. Ковка включает в себя применение механической силы, часто в сочетании с нагревом, для формирования из металла высокопрочных и плотных компонентов. И корпус клапана, и внутренние детали являются коваными, что позволяет создавать исключительно прочные и сверхмощные клапаны, обеспечивающие надежную работу даже в самых тяжелых условиях.

Техническая спецификация

Номинальный диаметр: от 1/2″ до 8″ (от DN15 до DN200)

Класс давления: 150–600 фунтов

Диапазон температур: от -29 ℃ до + 425 ℃.

Способ подключения: фланцевое соединение (соответствует стандарту ASME B16.5)

Режим работы: ручной, пневматический, электрический, гидравлический

Стандарт проектирования: API 608, ASME B16.34.

Стандарт тестирования: API 598, ISO 5208.

Конструкция противопожарной защиты: API 607

Применимые среды: вода, нефть, газ, химические среды и т. д.

Материалы деталей кованых шаровых кранов

Основные размеры

Cдевушка 150ФУНТ                                                                                                                                                                                                                                                                                                                                                        Единица измерения: мм

Cдевушка 300ФУНТ                                                                                                                                                                                                                                                                                                                                                     Единица измерения: мм

Cдевушка 600ФУНТ                                                                                                                                                                                                                                                                                             Единица измерения: мм

НПС	DN	d	L			ФЛАНЕЦ						W	H
			РФ	РТЖ	ЧБ	D	Д1	Д2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
