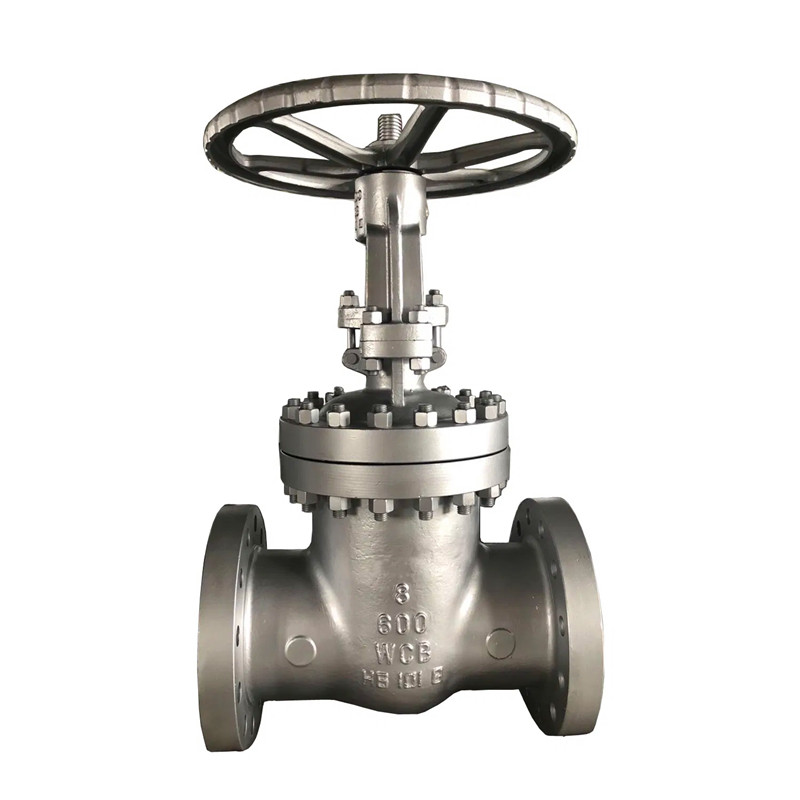

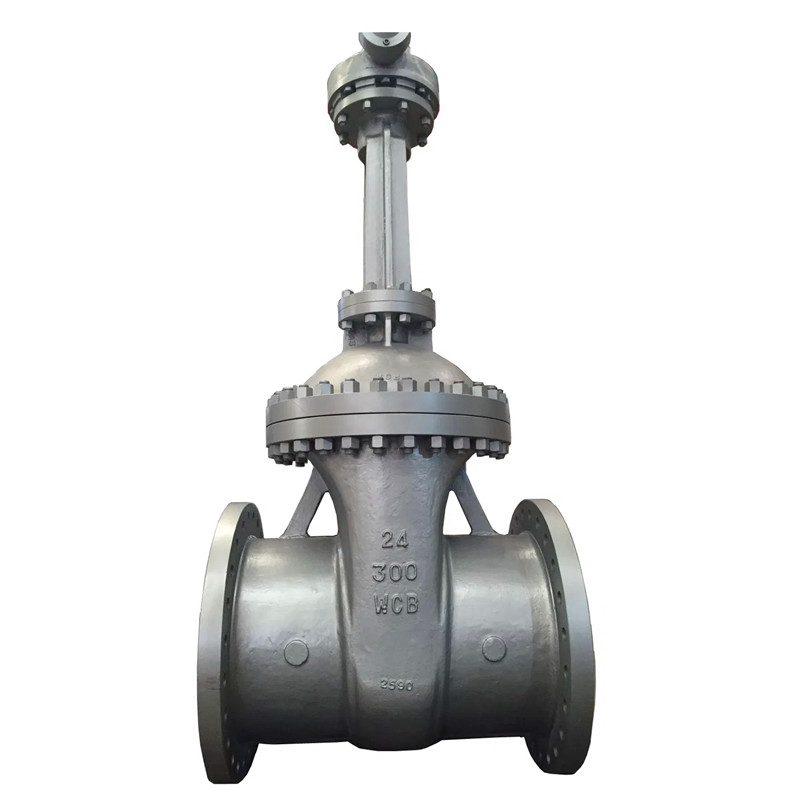

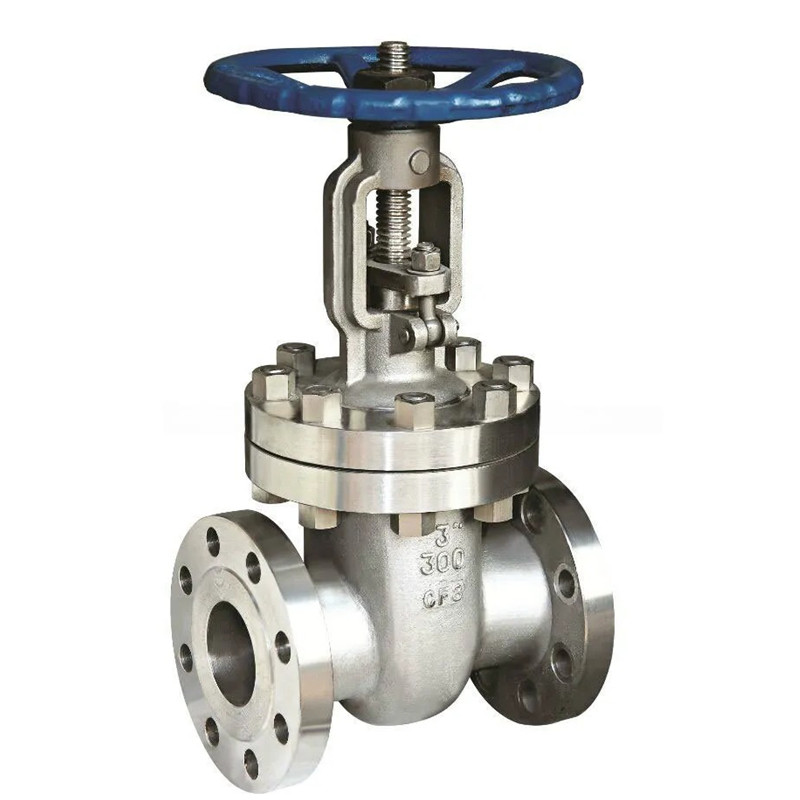

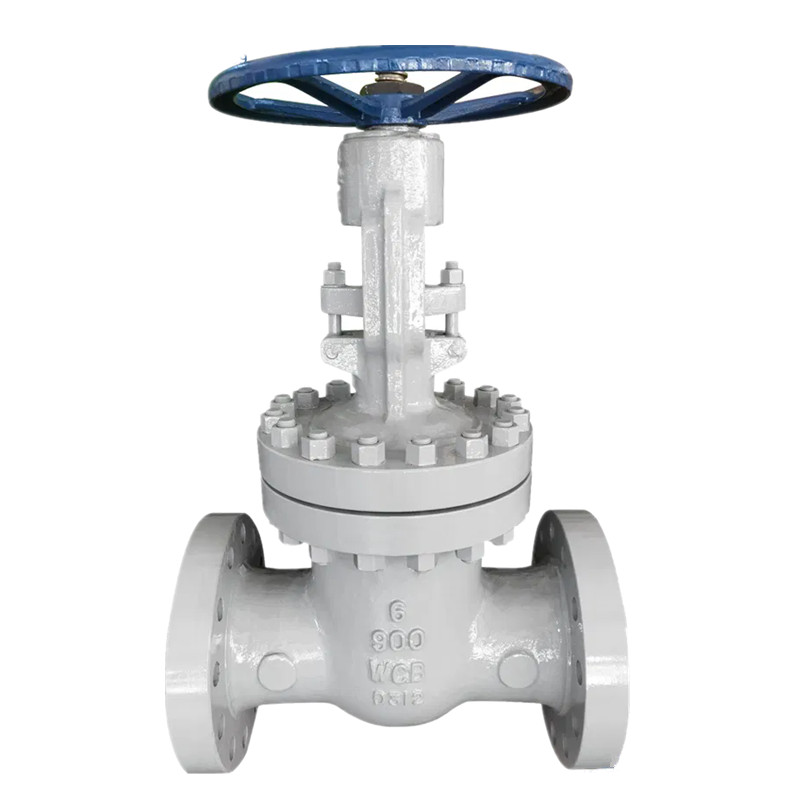

Клиновая задвижка из литой стали

Wenzhou JOEPAI Valve Co., Ltd. является профессиональным производителем клапанов. Полнопроходная конструкция клиновой задвижки из литой стали обеспечивает плавный поток среда, а пара уплотнений прецизионно отшлифована для поддержания хорошего качества герметичность и стабильность открытия и закрытия в течение длительного времени. Опциональная конструкция с мягким уплотнением или металлическим уплотнением, может принимать несколько сред и сложные условия строительства.

Что такое литой стальной клапан? Клиновая задвижка из литой стали - одна из многих задвижек. типы, изготовленные из литой стали (углеродистая сталь, нержавеющая сталь CF8). Применимый температура клапанов из литой стали составляет ≤ 425 ℃, а применимая среда вода, нефть, природный газ и т. д. Широко используемая серия клапанов из литой стали. Продукция включает шаровые краны из литой стали, задвижки из литой стали, литой стали дисковые затворы, обратные клапаны из литой стали, запорные клапаны из литой стали, литые стальные фильтры и т.д.

Особенности: Ворота регулируются по вертикали для открытия и закрытия, только полностью открыт и полностью закрыт, его нельзя регулировать или дросселировать;

Деталь продукта:

Клиновая направляющая сводит к минимуму трение и истирание седла, что обеспечивает длительный срок службы.

Разработан в соответствии с API 600, ASME B16.34.

Лицом к лицу: AMSE B16.10

Фланцевые концы: ASME B16.5

Проверка и тестирование: API 598

Корпус изготовлен из литой стали повышенной прочности.

Уплотнение штока обеспечивает герметичное уплотнение практически без обслуживания в течение длительного периода времени.

Опциональная загрузка упаковки в реальном времени.

Невращающийся шток.

Посадочные поверхности с твердым покрытием устойчивы к эрозии.

Доступны другие размеры и классы давления. Свяжитесь с компанией для уточнения характеристик.

Диапазон размеров: NPS 2–24 (DN 50–600)

Номинальное давление: классы ASME 150–900.

Стандартное соединение: фланцевые концы

Управляется: маховиком, шестерней, пневматическим, гидравлическим и электрическим приводом.

Основные размеры

Стандартные характеристики материалов

Принцип работы

Открывающим и закрывающим компонентом клиновой задвижки из литой стали является пластина затвора, а направление движения пластины ворот перпендикулярно направлению жидкость. Задвижку можно только полностью открыть и полностью закрыть, и нельзя регулировать или регулировать.

Задвижка имеет две уплотнительные поверхности, и наиболее часто используемый режим задвижки имеет две уплотнительные поверхности, которые сформировать клиновидную форму. Угол клина варьируется в зависимости от параметров клапана, обычно 5° и 2°52', когда температура среды невысока.
