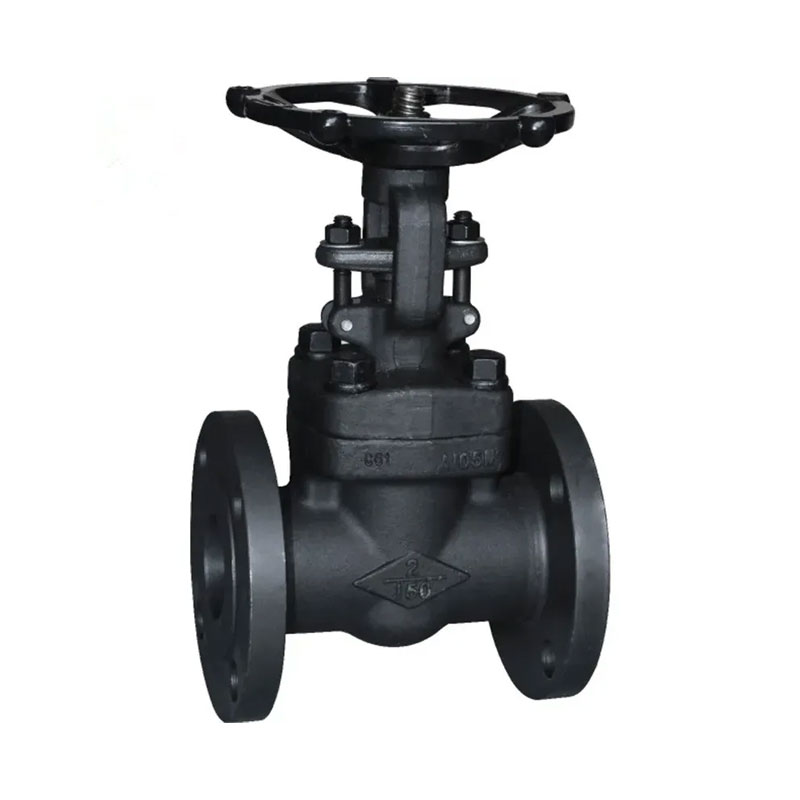

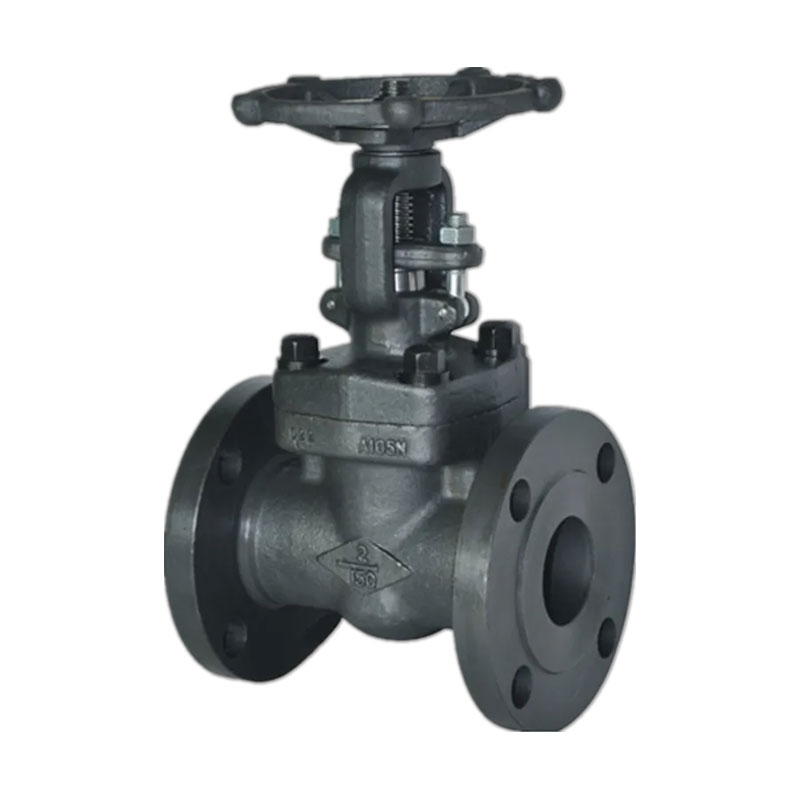

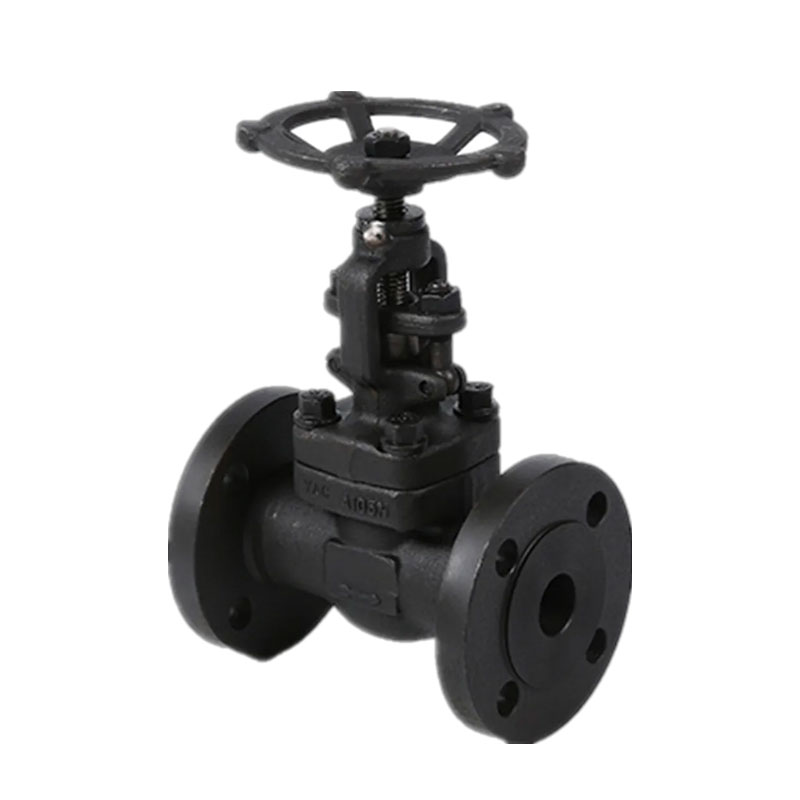

Интегрированный кованый стальной фланцевый клапан затвора 150 фунтов, независимо отготовленного клапаном Qiaopai улучшил прочность и герметику корпуса клапана в целом Процесс подготовки и может противостоять воздействию внутреннего давления и температуры разница в стрессе.
Между тем, компактная конструкция и полная структура отверстия обеспечить низкое сопротивление и высокий уровень эффективности, что делает его идеальным клапаном для предприятия, стремящиеся приобрести длительный и высокопроизводительный трубопровод системы управления.
Размер: 1/2 ''-2 '' (DN15 ~ DN50)
Оценка давления: 150 фунт-600LB/PN16 ~ PN100/10K ~ 60K)
Материал: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Подходящая температура: -29ºC ~ 429ºC.
Подходящая среда: вода, пара, нефть и природный газ и т. Д.
Проектирование и производство Conformto: API602, BS5352, ANSI B16.34
Сварное измерение сокета соответствует ANSI B16.11, JB/T1751
Винт измерения соответствует ANSI B1.20.1, JB/T7306
Задача в соответствии с ANSI B16.25, JB/T12224
Фланцевые концы соответствуют ANSI B16.5, JB79
Тест и проверка соответствует: API598, GB/T13927, JB/T9092
| НЕТ. | Имя части | CS к ASTM | Что касается ASTM | SS к ASTM | ||
| Тип A105 | Тип F22 | Тип F304 (L) | Тип F316 (L) | |||
| 1 | Тело | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 2 | Сиденья кольцо | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | |
| 3 | Клин | A276 410 и 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 4 | Корень | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 5 | Прокладка | Гофрированный SS + графит | SS + PTFE | |||
| 6 | Капот | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 7 | Болт капота | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | Приколоть | A276 420 | A276 304 | |||
| 9 | Железа | A276 410 | A182 F304 (L) | A182 F316 (L) | ||
| 10 | Желез глазного болта | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | Железа фланца | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |
| 12 | Желез ореха | A193 2H | A194 4 | A194 8 | A194 8M | |
| 13 | Иго орех | A276 410 | ||||
| 14 | H.W. Замок гайка | A194 2H | A194 4 | A194 8 | A194 8M | |
| 15 | Табличка с фиксацией | SS | ||||
| 16 | Ручное колесо | A197 | ||||
| 17 | Подшипник прокладка | A473 431 | ||||
| 18 | Упаковка стебля | Гибкий графит | PTFE | |||
| Подходящая среда | W.O.G. и т. д. | W.O.G. и т. д. | HNO3CH3OOH и т.д. | |||
| Подходящая температура | -29 425 | -29 550 | -29 180 | |||
Примечание: другие материалы доступны по запросу.
Размеры (мм) и веса (кг)
Фланцевый конец клапан затвора 150 фунтов ~ 600 фунтов
| НПС | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (открытый) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| Вес | 150 | Rf | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| Черный | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | Rf | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| Черный | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | Rf | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| Черный | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
Крышка клапана интегрированного кованого стального фланца клапана затвора 150 фунтов делится на три типа: закрепленная крышка клапана, сварная крышка клапана и Покрытие клапана затягивания давления.
Основной особенностью этого клапана является Повышение стебля с кронштейном, а общий корпус клапана - фланец. Плоский Конструкция сиденья клапана внизу снижает давление жидкости и обеспечивает беспрепятственный поток. Широко применимо как регулирующее и перехватывающее устройство на жидкости трубопроводы, такие как водопроводная вода, сточные воды, строительство, продукты питания, электричество, Медицина, металлургия, текстиль, энергетические системы и т. Д.
