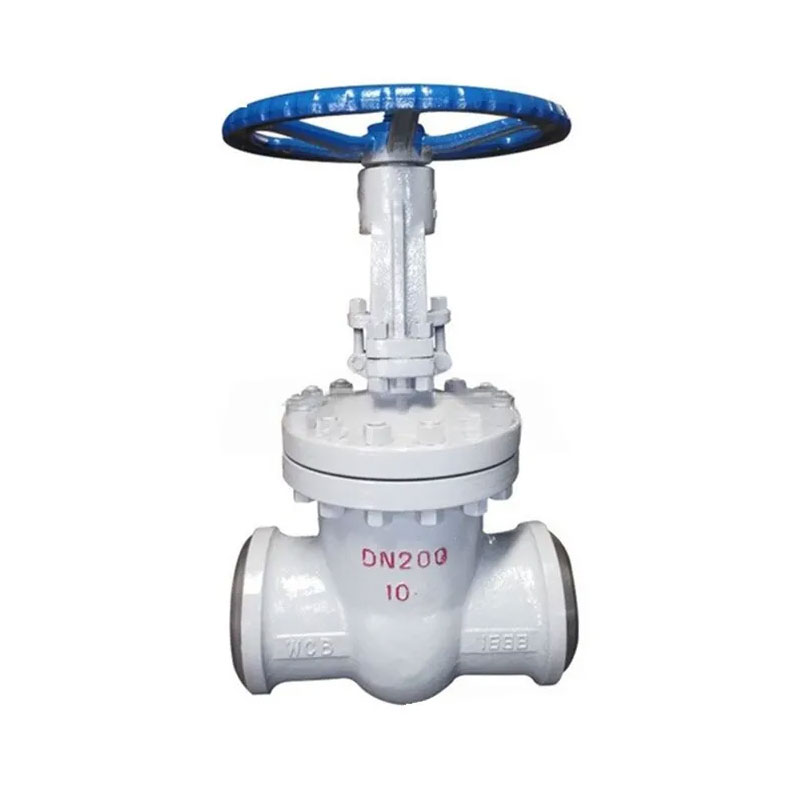

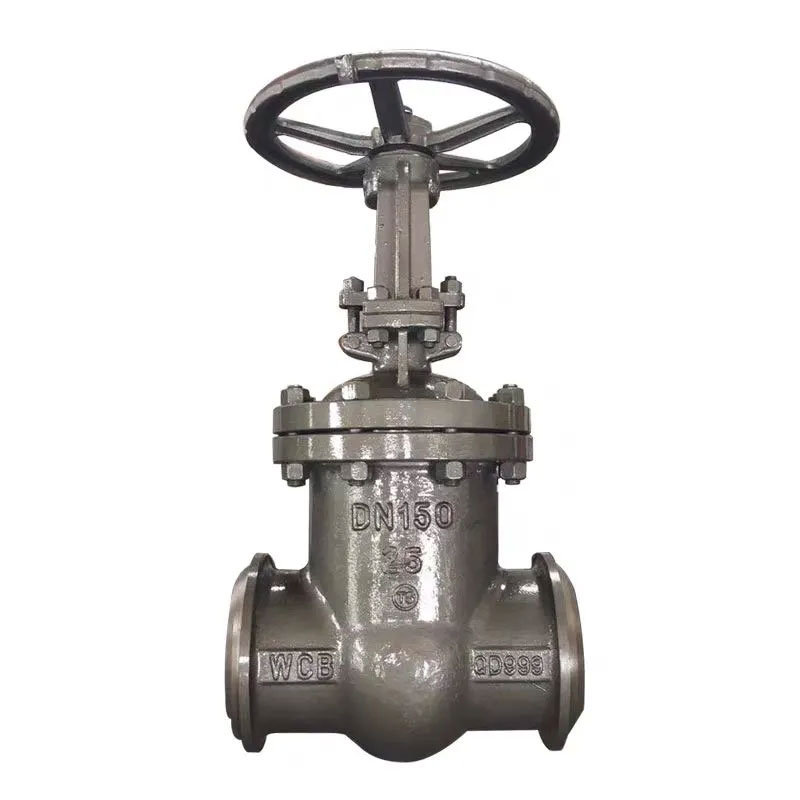

High Pressure Cast Steel Gate Valve PN16

Joepai разработал высококачественный клапан литой стали высокого давления PN16 для условий высокого давления, которая использует технологию формирования литой стали, обладающая стабильной прочностью, хорошей уплотнением и сопротивлением давлению. Он применяется в системах нефти, химической, электростанции, водоснабжения и дренажа и промышленных трубопроводов, а также может адаптироваться к воде, парам, нефти и коррозийной среде.

Отправить запрос

Описание продукта

Joepai отличный стальной затворный клапан PN16, корпус клапана имеет Компактная структура и превосходная коррозионная стойкость.

Наши продукты есть Широко экспортируется в Европу, Юго -Восточную Азию, Южную Америку, Ближний Восток и другие регионы и соблюдать несколько национальных стандартов, таких как DIN, ANSI, API, ISO, CE и т. Д.

Стандарты продукта

1. Дизайн и производство: GB122234
2. Face to Face: GB12221
3. Размер фланг: GB9113 JB79
4. Рейтинг давления и температуры: GB9131
5. Inspection & Test: GB/T13927 JB/T9092

Особенности продукта

1. Комплексная структура, рациональная конструкция, высокая жесткость, плавный путь потока и низкое сопротивление потока.
2. Обеспечение поверхностей из нержавеющей стали и жесткого сплава для расширенного Служба срока службы.
3. ПЛАССИМАЯ Графитовая упаковка обеспечивает надежное уплотнение и легкую работу.
4. Методы актуальности: ручное, пневматическое, электрическое или управляемое передач.
5. Структурные типы: гибкий вал, один диск, жесткий клин, один диск, или двойной диск.

High Pressure Cast Steel Gate Valve PN16

Основные компонентные материалы

Body & Bonnet	Диск и место	Корень	Стебельный орех	Упаковка	Маховик
Углеродистая сталь	Высококачественная углеродистая сталь + твердый сплав/нержавеющая сталь	CR из нержавеющей стали	Алюминиевая бронза	Графитовая упаковка асбеста	Податливый чугун
Cr-ni-ti Steel	Нержавеющая сталь + жесткий сплав	Cr-ni-нержавеющая сталь	Алюминиевая бронза	ПТФ-пропитанная упаковка	Податливый чугун
Cr-in-I-if Steel	Нержавеющая сталь + жесткий сплав	CR-MO-нержавеющая сталь	Алюминиевая бронза	ПТФ-пропитанная упаковка	Податливый чугун
CR-MO Сталь	Сплавная сталь + жесткий сплав	Cr-Mo-Al Steel	Алюминиевая бронза	Гибкий асбест + 33,4	Податливый чугун

Основные измерения:

1.6pump	Размер	Дн	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	мм	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	мм	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	мм	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2,5 МПа	Размер	Дн	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	мм	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	мм	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	мм	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4,0 МПа	Размер	Дн	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	мм	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	мм	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	мм	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6,4 ° С.	Размер	Дн	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	мм	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	мм	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	мм	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Установка продукта

1. Очистите внутреннюю часть листового стального клапана с высоким давлением PN16 до установки, и на его камере клапана и закулисной поверхности не должно быть примесей.
2. Затяните болты, соединяющие каждую часть равномерно с силой.
3. Проверьте, плотно ли сжата деталь заполнения, убедитесь, что герметизация начинки плотно, а ворота могут быть гибко открыты и закрыты.
4. Перед установкой проверьте модель клапана, размер и другую информацию и убедитесь, что направление потока среды соответствует указанному направлению потока.
5. Во время установки необходимо оставить определенное количество места, чтобы облегчить работу привода клапана.
6. Строго следуйте инструкциям на схеме подключения, чтобы расположить проводку устройства привода.
7. После установки необходимо регулярно поддерживать его.

High Pressure Cast Steel Gate Valve PN16

Горячие Теги: Высокий давление литой стальной затворный клапан PN16
