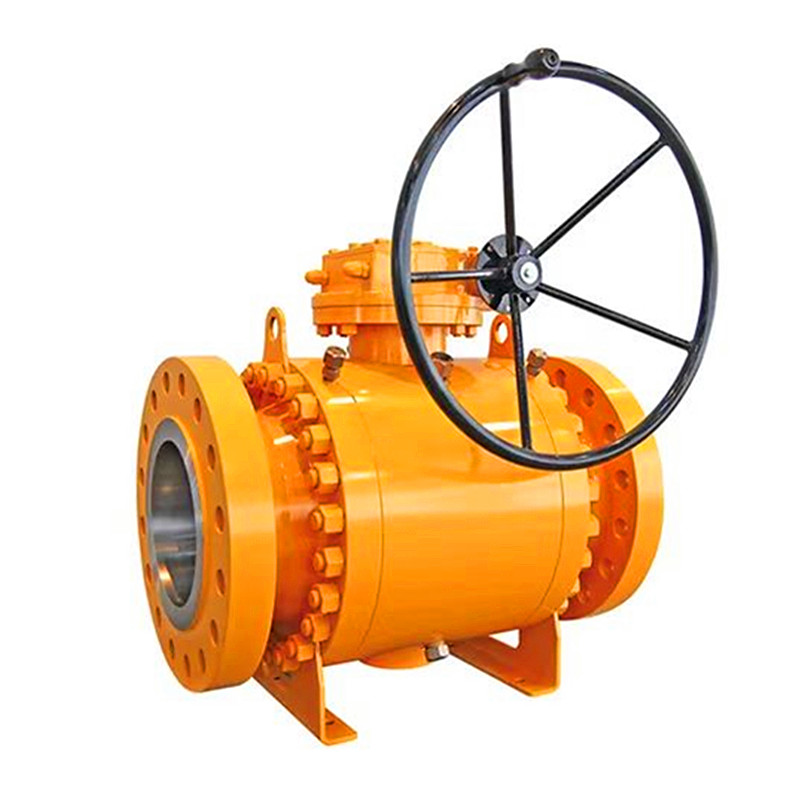

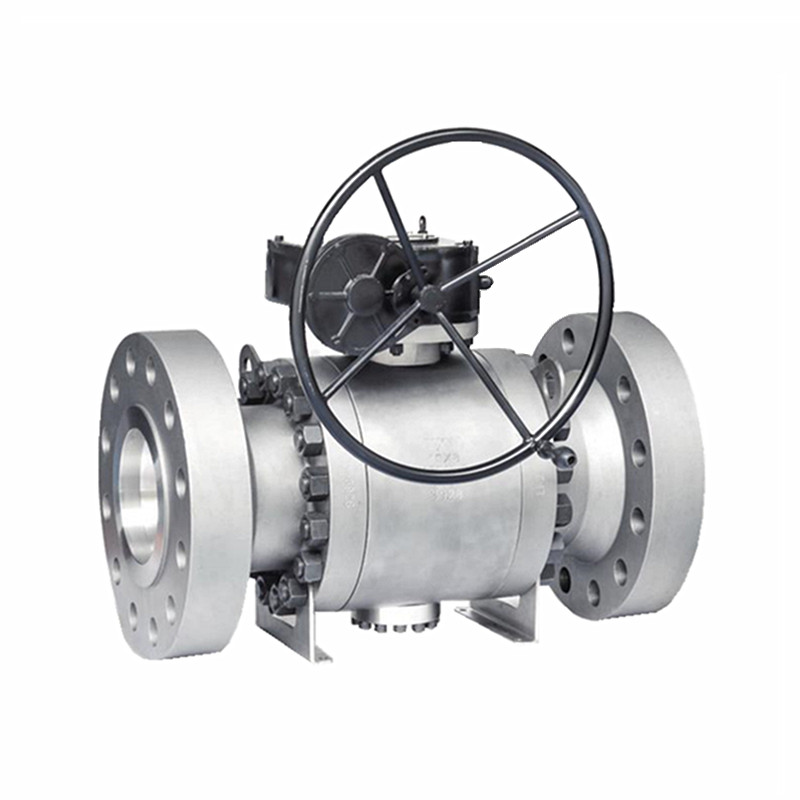

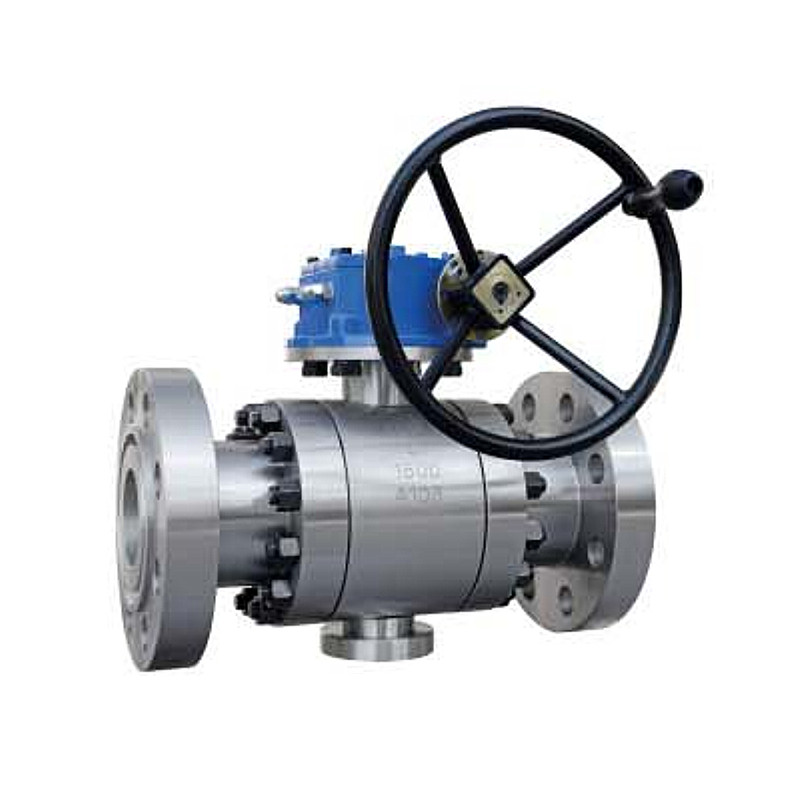

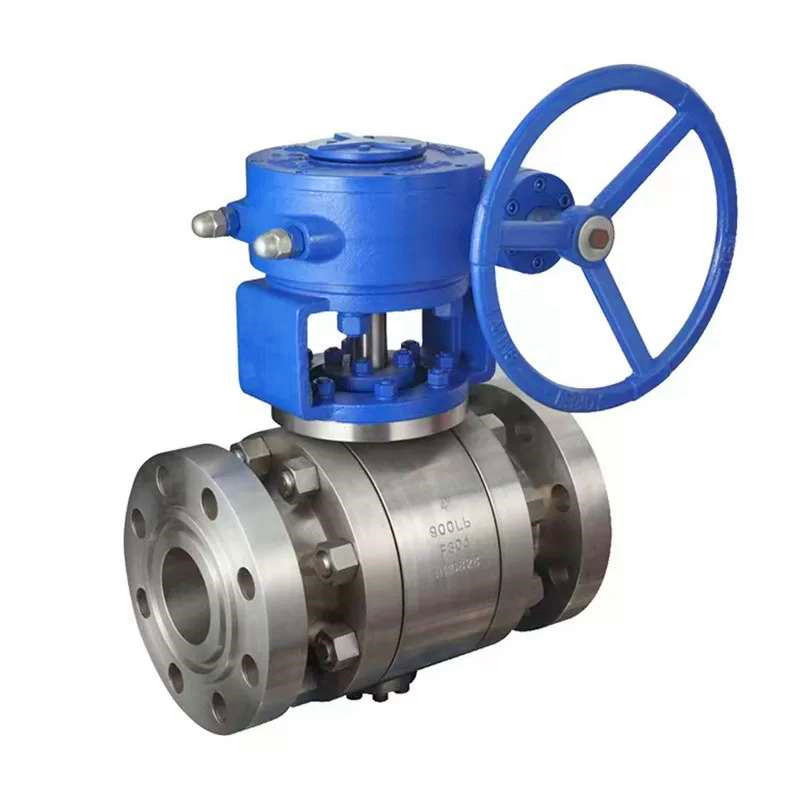

Трехсекционные фланцевые шаровые краны из кованой нержавеющей стали с цапфой

Трехкомпонентные фланцевые шаровые краны с цапфой из кованой нержавеющей стали JOEPAI состоят из трех компонентов, что облегчает разборку и техническое обслуживание. Внутренние детали можно заменить, не разбирая весь трубопровод, что значительно сокращает время и затраты на техническое обслуживание. Корпус клапана изготовлен из нержавеющей стали ASTM A182 F304 или F316L, обладающей высокой прочностью и хорошей коррозионной стойкостью. В промышленных условиях, связанных с суровыми условиями, такими как высокое давление, высокая температура или коррозионная среда, шаровые краны из кованой нержавеющей стали часто являются более надежным выбором, чем литые клапаны. В отличие от большинства шаровых кранов, в которых используются процессы литья, кованые клапаны значительно улучшают свою структурную прочность и устойчивость к давлению благодаря уникальному методу производства. Выбирайте кованый шаровой кран для тяжелых условий, где безопасность, надежность и максимальная прочность не подлежат обсуждению.

Особенности продукта

• Материал из кованой стали: корпус клапана, шар и шток изготовлены из высококачественной кованой нержавеющей стали (F304, F316), обработанной прецизионной ковкой для устранения дефектов литья, что обеспечивает высокую прочность и хорошую коррозионную стойкость.

• Полнопортовая конструкция: Полнопортовая конструкция оптимизирует путь потока жидкости, снижает потери давления и повышает эффективность управления потоком.

• Шаровые краны, в которых используется конструкция с установленным на цапфе (фиксированным) шаром, обеспечивающая стабильность шара во время работы и снижающая износ уплотнительных компонентов.

• Фланцевое соединение: используется фланцевое соединение RF (с выступающей поверхностью), соответствующее стандартам ASME B16.5, обеспечивающее надежную и герметичную установку.

• Надежное уплотнение. В седле клапана используются уплотнительные материалы из ПТФЭ, ПЭЭК или металлических материалов, что обеспечивает герметичность уплотнения без утечек в условиях высокого давления и высокой температуры.

• Пожаробезопасная конструкция: соответствует стандартам пожарной безопасности API 607, обеспечивая герметичность даже в экстремальных условиях, таких как пожары, для обеспечения безопасности системы.

• Антистатическая и противовыбросовая конструкция стержня: оснащена антистатическими устройствами и противовыбросовыми стержнями для повышения электробезопасности и стабильности работы.

• Несколько режимов работы: Дополнительное ручное управление или автоматическое управление, например, с помощью пневматических, электрических или гидравлических приводов, для удовлетворения требований различных сценариев применения.

• Конструкция с низким сопротивлением потоку. Гладкий внутренний канал потока снижает сопротивление потоку, эффективно снижая потребление энергии и повышая эффективность системы.

Технические характеристики

• Номинальный диаметр: 2–36 дюймов (от DN50 до DN900)

• Номинальное давление: от 600 до 2500 фунтов

• Рабочая температура: от -29 ℃ до 425 ℃.

• Материал: кованая сталь (A105, F304, F316).

• Уплотнительные материалы: PTFE, RPTFE, PEEK, металлические уплотнения.

• Фланцевое соединение по стандарту ASME B16.5.

• Режимы работы: ручной, пневматический, электрический, гидравлический (опция).

• Стандарты проектирования: API 608, ASME B16.34.

• Стандарт тестирования: API 598.

Области применения

• Нефть и газ: Используется в трубопроводах транспортировки нефти и газа под высоким давлением, на нефтеперерабатывающих заводах и предприятиях по переработке природного газа.

• Химическая промышленность: подходит для работы с агрессивными средами, такими как кислоты, щелочи и солевые растворы.

• Энергетика: применяется для систем охлаждающей воды и паропроводов на электростанциях.

• Водоочистка и муниципальное водоснабжение: обеспечивает безопасность качества воды и стабильную работу системы.

• Морская техника: отлично работает в морской воде, подходит для систем контроля жидкости на морских платформах и кораблях.

Материалы основных частей

Корпус и наконечник:

Кованая углеродистая сталь ASTM A 105;

Кованая нержавеющая сталь ASTM A 182 F 304/F 304L;

Кованая нержавеющая сталь ASTM A 182 F 316/F 316L;

Легированная сталь ASTM A 182 F 11/F 22

Шар и стержень:

ASTM A 182 F304/F316 (нержавеющая сталь 304/нержавеющая сталь 316)

ASTM A 182 F304L/F316L (нержавеющая сталь 304L/нержавеющая сталь 316L)

Седло шара и уплотнение корпуса:

Натуральный ПТФЭ / 25 % стеклонаполненный — GFT / Углеродистый — CFT

PEEK / Делрин / Графойл - Графитовое кольцо

Упаковка сальника:

Натуральный ПТФЭ / 25 % стеклонаполненный — GFT / Углеродистый — CFT

Графойл - Графитовое кольцо

Шпилька и гайка:

АСТМ А 193 ГР. Б7/А 194 ГР. 2ч

СС 304 / СС 316

Основные размеры

Класс 600LB                                                                                                                                                                                                                                                                                                                                  Unit：mm

Класс 900LB                                                                                                                                                                                                                                                                                                                                Unit：mm
