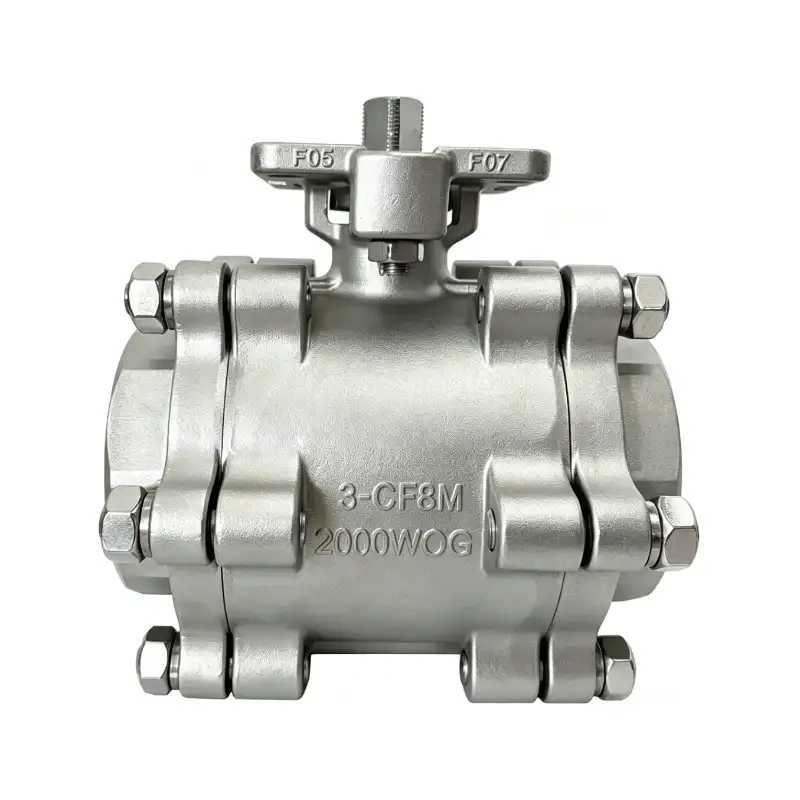

Компания Joepai официально представила свой недавно разработанный трехкомпонентный шаровой кран с 12 болтами Full Wrap Lug 2000WOG. Обладая усиленным корпусом клапана, болтовой конструкцией с полным охватом на 360° и модернизированной верхней монтажной платформой с противовыбросовой конструкцией штока, этот клапан спроектирован так, чтобы минимизировать риски деформации и утечек в условиях колебаний высокого давления, обеспечивая надежное запорное решение для трубопроводов, подвергающихся сильному воздействию давления.
Толщина стенки корпуса клапана увеличена более чем на 40%. Увеличенный центральный корпус создает полную полость, несущую давление, для противодействия расширению, вызванному средой под давлением. Обе концевые резьбовые части имеют более толстые внешние стенки, а толщина стенки у основания резьбы увеличена вдвое, что исключает риск расширения резьбы и растрескивания под высоким давлением. Расширенные и увеличенные литые ребра устраняют точки концентрации напряжений, значительно повышая взрывоустойчивость при аномальном повышении давления.
В обычных шаровых кранах, состоящих из трех частей, используются только 4 тонких болта сверху и снизу. Узкие и тонкие соединительные выступы склонны к расслоению сегментов под действием силы разделения, создаваемой высоким давлением, что приводит к утечке среды через прокладки. В этой сверхпрочной модели используются 12 усиленных болтов с шестигранной головкой для полного зажима со всех сторон, равномерно распределяя разделяющее напряжение. Расширенные, утолщенные проушины с полной обмоткой и ребрами жесткости дуги повышают прочность конструкции и предотвращают разрушение отверстий под болты. Даже при мгновенном ударном давлении три сегмента клапана остаются плотно заблокированными, чтобы избежать утечки через прокладку.
Тяжелая встроенная монтажная платформа с литым верхом поддерживает установку универсального привода. Толстые усиленные ребра соединяют платформу и корпус клапана, обеспечивая превосходную жесткость. Увеличенный шток клапана оснащен встроенной противовыбросовой запирающей конструкцией. Когда в трубопроводах возникает мгновенный скачок давления, это предотвращает выброс штока средой во избежание опасной утечки. Квадратная головка зубчатого штока обеспечивает плотное зацепление трансмиссии и исключает проскальзывание во время автоматической работы, совместима с пневматическими и электрическими приводами.
✅ Газопроводы высокого давления с частыми пусками и остановками. Трубопроводы азота, водорода, сжатого воздуха и кислорода высокого давления; запорная арматура на выходе воздушных компрессоров, бустеров и газохранилищ. Частое открытие и закрытие клапана приводит к сильному пневматическому удару. Стандартные клапаны с 4 болтами уязвимы к разделению сегментов. Сбалансированная конструкция из 12 болтов компенсирует мгновенное разделяющее напряжение. Типичные применения: оборудование для производства азота и кислорода, газовые контуры высокого давления для лазерной резки, отводные трубопроводы газозаправочных станций.
✅ Отводы с пульсирующим давлением для нефти и газа / СПГ. Трубопроводы для отбора проб на месторождениях, малые отводы для транспортировки нефти и газа, отводы высокого давления для испарения СПГ. Создан для того, чтобы выдерживать нестабильное пульсирующее давление и обладает исключительной усталостной прочностью, предотвращая ослабление болтов и деформацию корпуса клапана во время длительной эксплуатации.
✅ Гидравлические системы высокого давления для испытательного и формовочного оборудования Масляные контуры высокого давления гидравлических станций, стендов для испытаний под давлением, оборудования для литья под давлением и литья под давлением, промывочных машин высокого давления. Работают непрерывно при давлении 10–14 МПа с частыми реверсивными воздействиями; утолщенный корпус позволяет избежать постоянной выпуклой деформации и внутренних утечек.
✅Трубопроводы для горючих и взрывоопасных химических сред высокого давления.Трубопроводы для транспортировки органических растворителей, топливного газа высокого давления и светлых нефтепродуктов. Не имея точек слабого напряжения, клапан обеспечивает повышенную взрывобезопасность и соответствует строгим требованиям взрывозащиты для промышленных предприятий.
Если в трубопроводах поддерживается постоянное давление с редкими переключениями и без гидроударов/пневматических ударов, например, в трубопроводах, несущих чистую воду со стабильной высокой температурой, статическую химическую жидкость, хладагент центрального кондиционирования воздуха и обычную циркуляционную воду котла, достаточно стандартных 4-болтовых шаровых кранов 2000WOG с лучшими экономическими показателями.
Отличительные особенности выбора сердечника Стандартный шаровой клапан 2000WOG с 4 болтами: предназначен для работы при статическом, стабильном давлении. Шаровой клапан с 12 болтами, полностью обернутый шаровой клапан 2000WOG: специалист двойного режима для постоянного высокого давления + мгновенного удара/пульсирующего давления.
Наш новый трехкомпонентный шаровой клапан 2000WOG с 12-болтовыми проушинами и проушинами с полной оберткой не позволяет снизить затраты на легкий вес. Благодаря утолщенному корпусу, болтовому зажиму по всему периметру и многочисленным оптимизациям безопасности он специально устраняет риски утечек в сценариях ударов под высоким давлением. Если ваш трубопровод предполагает частые переключения, запуск/остановку насоса, колебания давления и воздействие газа, этот усиленный трехкомпонентный шаровой клапан эффективно снижает риски безопасности, вызванные утечкой среды и незапланированными простоями, выступая в качестве надежного запорного решения для требовательных рабочих сред с высоким давлением.
