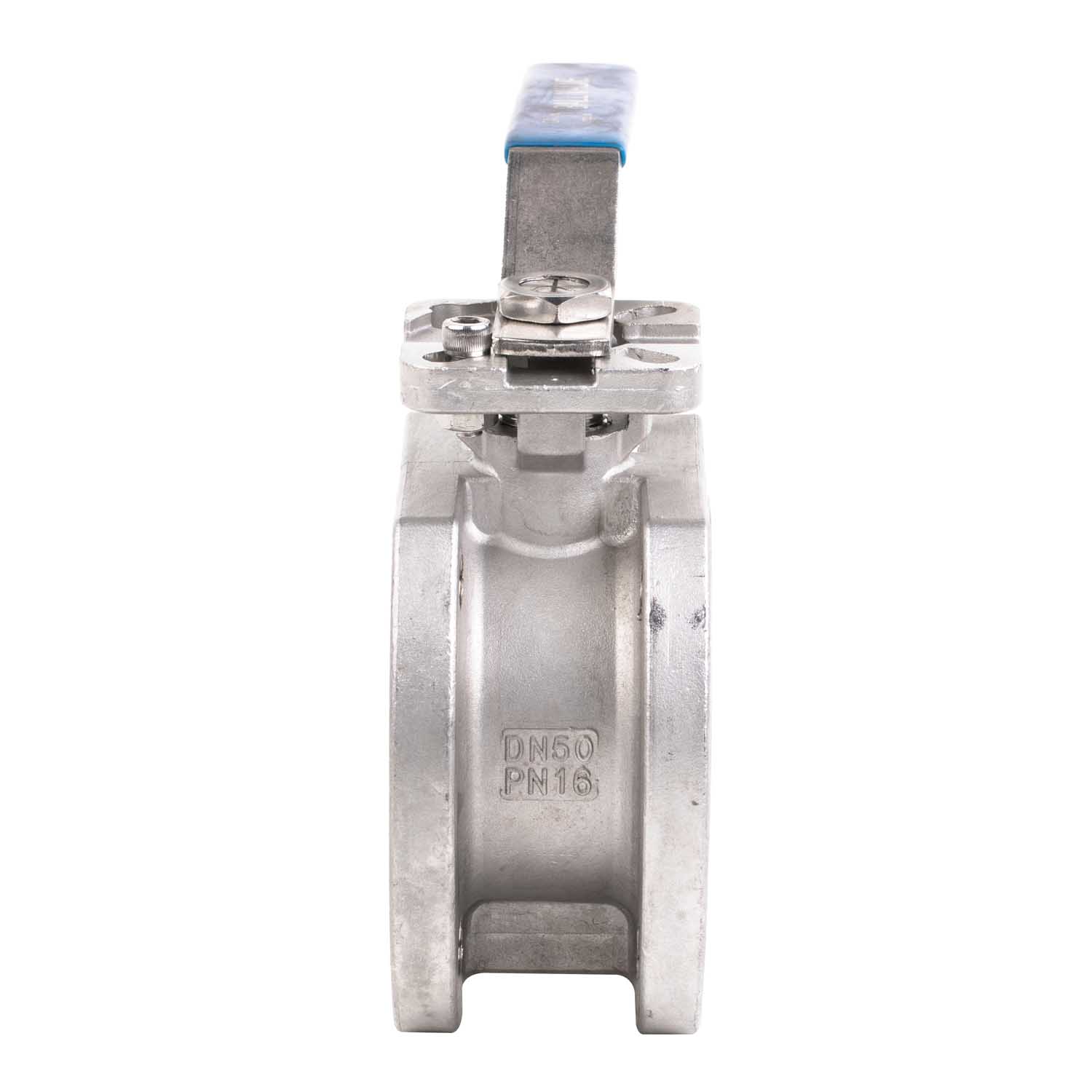

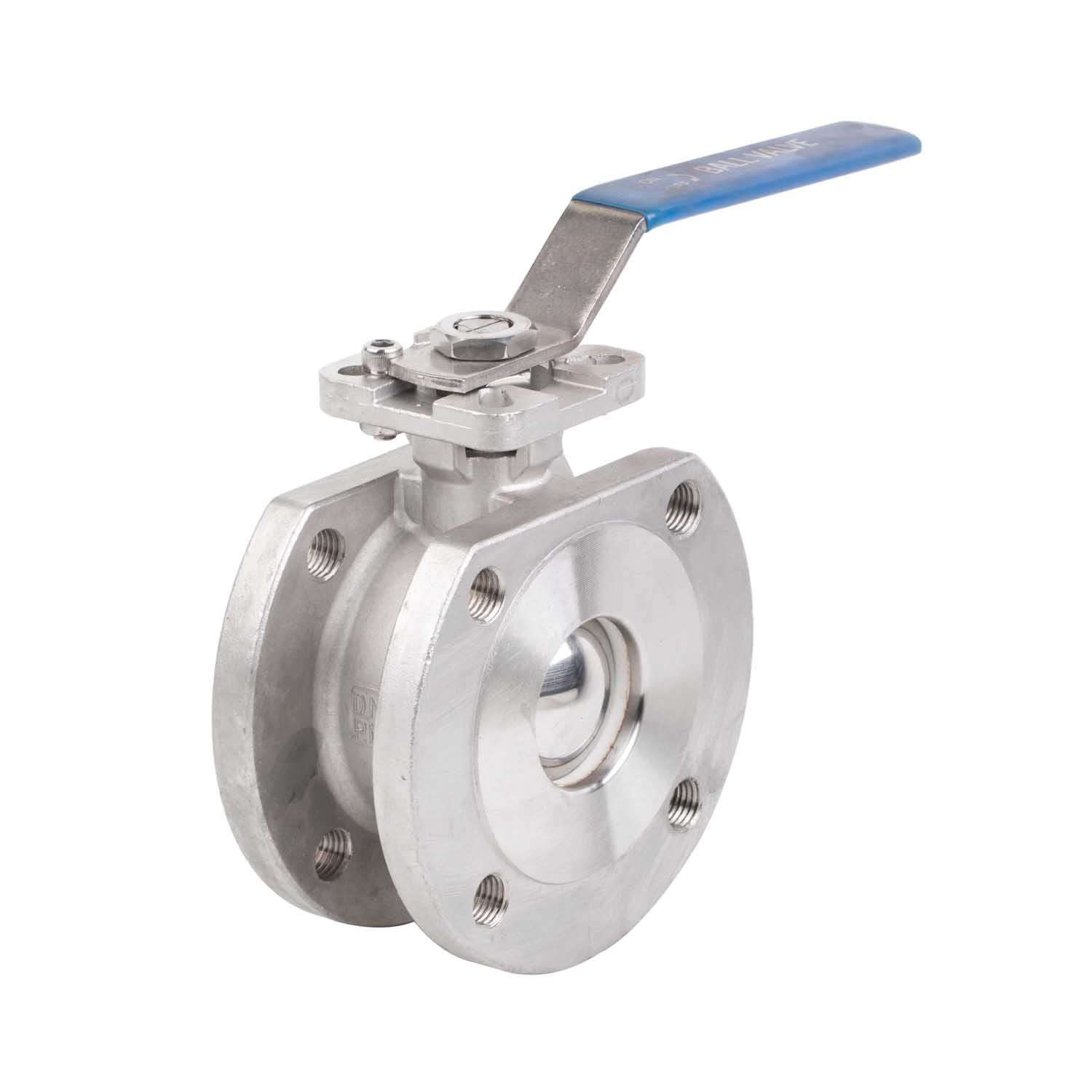

Производитель JOEPAI производит моноблочные шаровые краны межфланцевого типа с площадкой для прямого монтажа по стандарту ISO 5211. Это компактные устройства контроля жидкости, закрепляемые непосредственно между фланцами труб, идеально подходящие для приложений с ограниченным пространством и весом, таких как морские нефтяные платформы и заводы по химической переработке. Благодаря ручному повороту на 90° эти клапаны обеспечивают превосходные характеристики уплотнения, высокую пропускную способность, низкое сопротивление потоку и длительный срок службы. Они подходят для газа, жидкости, пара, сточных вод и волокнистых сред. JOEPAI объединяет технологию точного литья со строгим контролем качества, подкрепленным сертификацией ISO 9001 и глобальным экспортом. Обладая мощными производственными мощностями, JOEPAI обеспечивает надежную реализацию сложных промышленных проектов.
ДАВЛЕНИЕ: PN16
ЛИЦОМ К ЛИЦУ: GB/T12221-1989
РАЗМЕРЫ КОНЦА ФЛАНЦА: GB/T9113
ДИЗАЙН: ГБ/Т12237-1989
ТЕСТ: ГБ/Т13927-1992
СТАНДАРТ МАТЕРИАЛА: S45C/ASTM A216 GR-WCB/DIN1.00619.
СС316/АСТМ А351 ГР-КФ8М/ДИН1.4408
СС304/АСТМ А351 ГР-КФ8/ДИН1.4308
1. Компактный и компактный дизайн.
Моноблочные шаровые краны вафельного типа с площадкой для прямого монтажа по стандарту ISO 5211 имеют компактную конструкцию, которая занимает значительно меньше места в трубопроводе — до 30–50 % меньше места, чем традиционные шаровые краны с межфланцевым соединением. Это делает его идеальным для установки в условиях ограниченного пространства.
2. Отсутствие соединения корпуса с крышкой – снижение риска утечек.
В отличие от обычных шаровых кранов, цельный моноблочный корпус не имеет соединения между корпусом и крышкой, что исключает возможные пути утечки и повышает безопасность и надежность системы.
3. Совместимость с гибким приводом

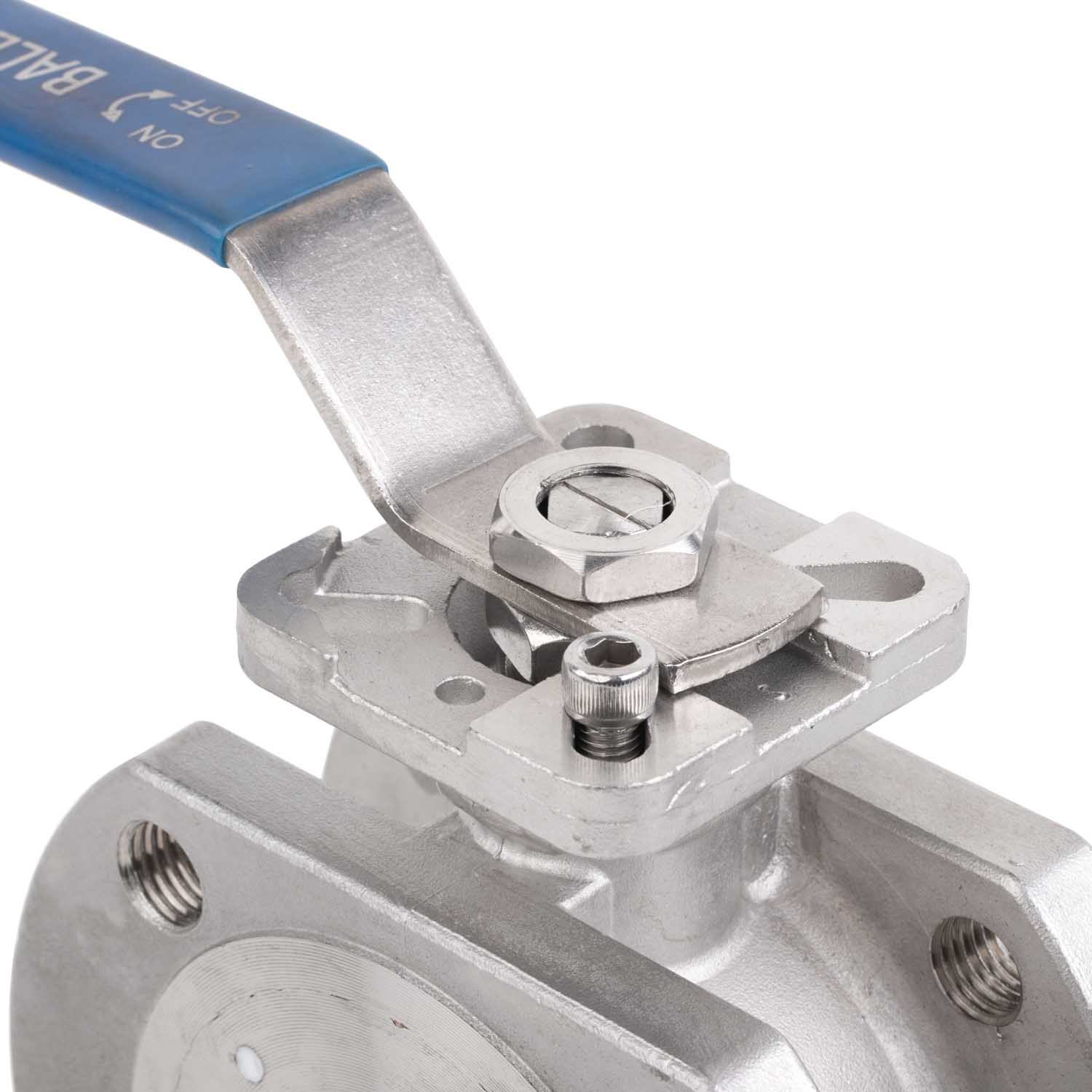

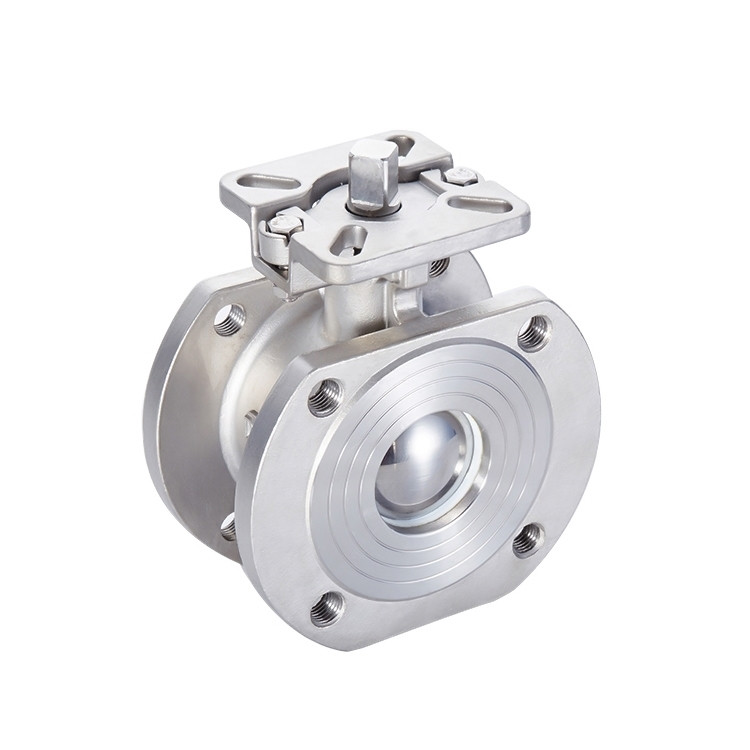

Оснащенный прямыми верхними фланцами ISO 5211, клапан может быть легко интегрирован с пневматическими, электрическими или гидравлическими приводами, а также с ручным управлением рычагом.
| Нет. | Название детали | Материал |
| 1 | Тело | ВКБ/CF8/CF8M |
| 2 | Кепка | ВКБ/CF8/CF8M |
| 3 | Сиденье | ПТФЭ |
| 4 | Мяч | СС304/СС316 |
| 5 | Корень | СС304/СС316 |
| 6 | Прокладка | ПТФЭ |
| 7 | уплотнительное кольцо | ВИТОН |
| 8 | Упаковка | ПТФЭ |
| 9 | железа | СС/СУС304 |
| 10 | Штоковая гайка | СС/СУС304 |
| 11 | Ручка | SS |
| 12 | Стопорный штифт | СС/СУС304 |
|
НПС
|
L
|
D
|
H
|
H1
|
Д1
|
Д2
|
Д3
|
Н-ØМ
|
Т-П
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-М12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-М12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-М12
|
14-2
|
|
1 1/4 дюйма
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-М16
|
15-2
|
|
1 1/2 дюйма
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-М16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-М16
|
20-2
|
|
2 1/2 дюйма
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-М16
|
20-2
|
|
3”
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-М16
|
20-2
|
|
4 дюйма
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-М16
|
20-2
|
