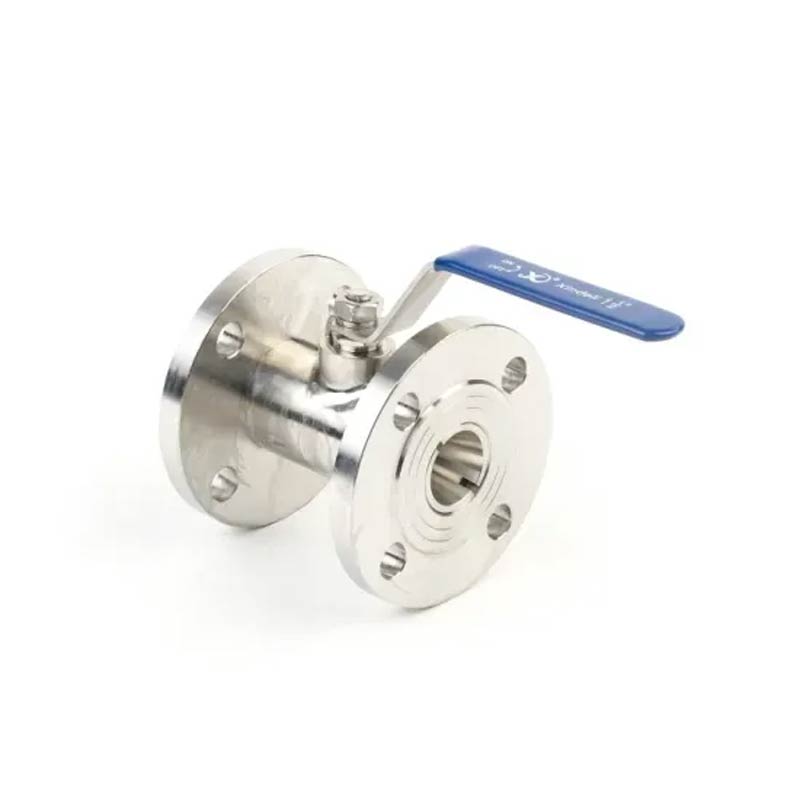

Прочный фланцевый шаровой кран JOEPAI 1 шт. ANSI CLASS 150LB соответствует ANSI Стандарт B16.5 150 фунтов, корпус клапана изготовлен из прецизионного литья, в целом компактен. структура и превосходные характеристики уплотнения. Подходит для отсечки жидкости или управление переключением в различных промышленных трубопроводах, широко используется в нефтехимические, энергетические, водоочистные и общепромышленные системы, особенно подходит для ограниченного пространства или легких приложений.
Принцип работы 1 шт. фланцевого шарового крана ANSI класса 150 фунтов очень простой. При вращении ручки сфера тоже вращается, тем самым меняя выравнивание внутреннего отверстия сферы и корпуса клапана канал. В закрытом состоянии сферическое отверстие не совмещено с канал корпуса клапана, препятствующий прохождению жидкости. В открытом доступе В этом состоянии сферическое отверстие совмещается с каналом корпуса клапана, позволяя жидкости свободно пройти.
Одним из преимуществ шаровых кранов является то, что они могут быстро включаться и выключается без необходимости большого поворота ручки. Это делает 1ПК ANSI Фланцевый шаровой кран CLASS 150LB особенно подходит для ситуаций, когда требуют частого контроля потока жидкости.
Фронтальный размер: B16.10-1992.
Фланцевое соединение: ANSI B16.5.
ДИАПАЗОН ТЕМПЕРАТУР: -20°C~150°C
ПОДХОДЯЩАЯ СРЕДА: ВОДА, МАСЛО, ВОЗДУХ И НЕКОТОРЫЕ КОРРОЗИОННЫЕ ЖИДКОСТИ.
ЛИТЬЕ КОРПУСА
ДИЗАЙН: ANSI B16.34, API608
ТЕСТ: API 598, API 6D
МАТЕРИАЛ: УГЛЕРОДИСТАЯ СТАЛЬ WCB/DIN1.0619
НЕРЖАВЕЮЩАЯ СТАЛЬ 304/1.4308
НЕРЖАВЕЮЩАЯ СТАЛЬ 316/1.4408
| 1 | Кепка | ВКБ/CF8/CF8M | 9 | Упорная шайба | СС/СС304/СС316 |
| 2 | Тело | ВКБ/CF8/CF8M | 10 | Упаковка | СС/СС304/СС316 |
| 3 | Болт | СС/СС304/СС316 | 11 | железа | СС/СС304/СС316 |
| 4 | Сиденье | ПТФЭ | 12 | Ручка | SS |
| 5 | Болт Шайба | СС/СС304/СС316 | 13 | Пружинная шайба | СС/СС304/СС316 |
| 6 | Шестигранная гайка | СС/СС304/СС316 | 14 | Штоковая гайка | СС/СС304/СС316 |
| 7 | Мяч | СС/СС304/СС316 | 15 | Пластиковая крышка | Пластик |
| 8 | Корень | СС/СС304/СС316 |
| НПС | d | D | Д1 | Д2 | T | f | L | W | H | N | d2 |
| 1/2" | 15 | 90 | 60.3 | 34.5 | 11.2 | 2 | 108 | 125 | 65 | 4 | 16 |
| 3/4" | 20 | 100 | 69.9 | 42.9 | 11.2 | 2 | 117 | 135 | 75 | 4 | 16 |
| 1" | 25 | 110 | 79.4 | 50.8 | 12 | 2 | 127 | 135 | 87 | 4 | 16 |
| 11/4" | 30 | 160 | 88.9 | 63.5 | 12.7 | 2 | 140 | 147 | 90 | 4 | 16 |
| 11/2" | 36 | 160 | 98.4 | 73 | 14.3 | 2 | 165 | 180 | 95 | 4 | 16 |
| 2" | 46 | 185 | 120.7 | 92.1 | 15.9 | 2 | 178 | 180 | 110 | 4 | 19 |
| 21/2" | 57 | 185 | 139.7 | 104.8 | 17.5 | 2 | 190 | 200 | 120 | 4 | 19 |
| 3" | 73 | 305 | 152.4 | 127 | 19.1 | 2 | 203 | 230 | 130 | 4 | 19 |
| 4" | 90 | 305 | 140.5 | 157.2 | 23.9 | 2 | 229 | 240 | 150 | 8 |
19 |
