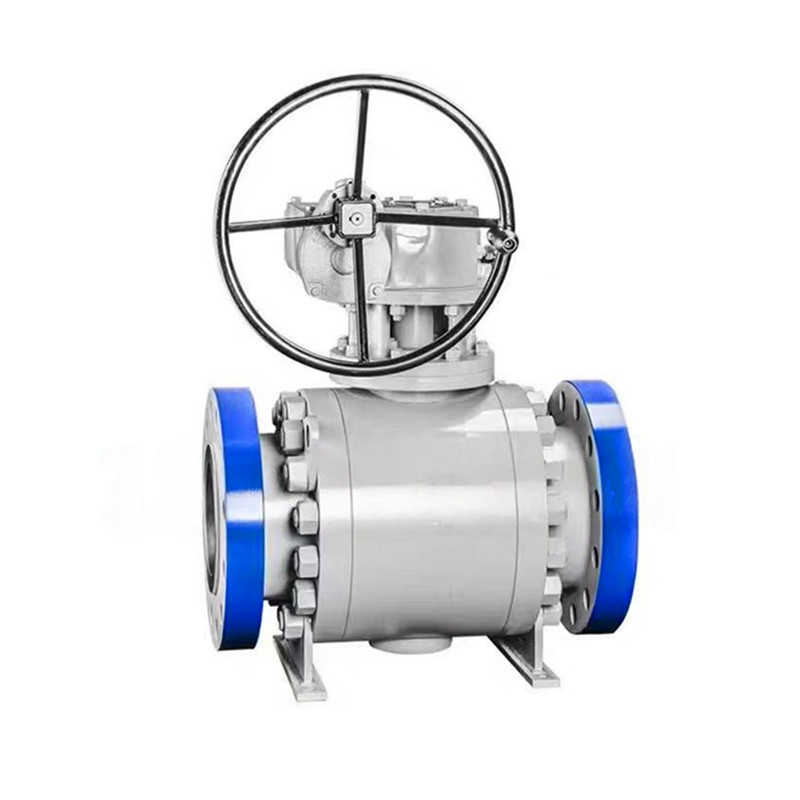

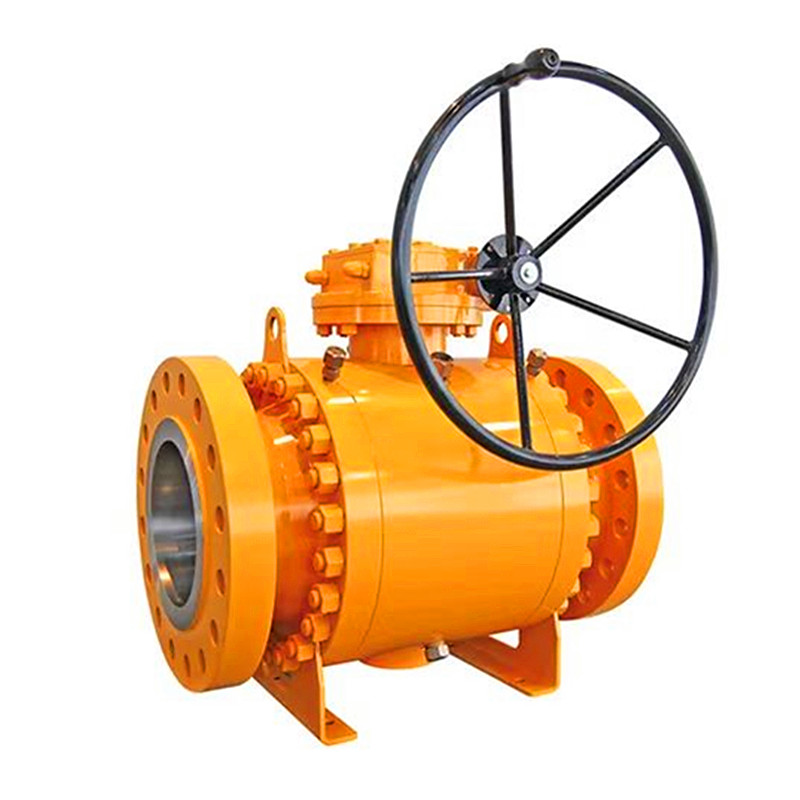

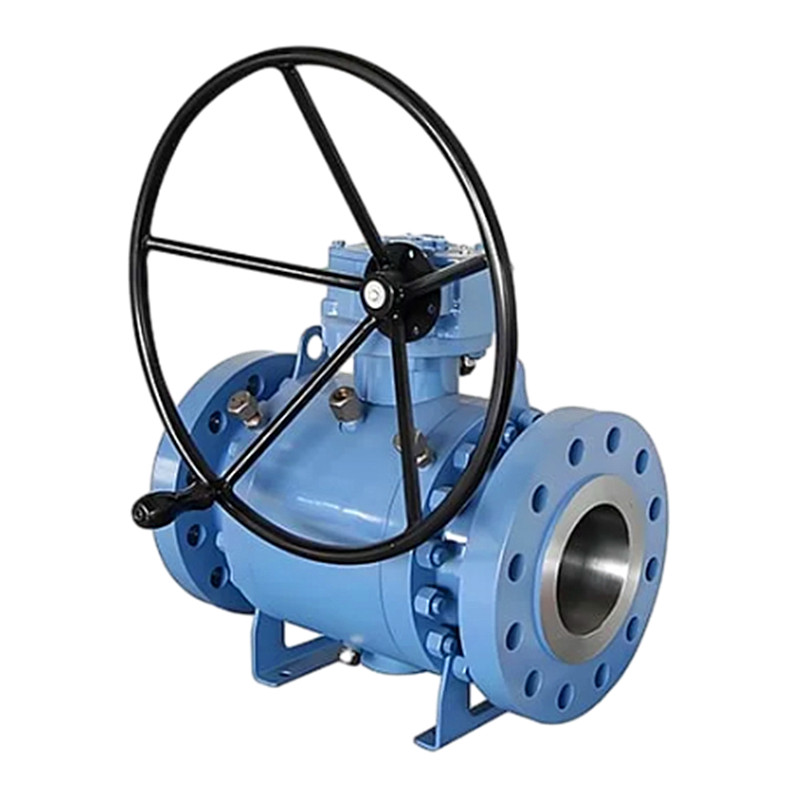

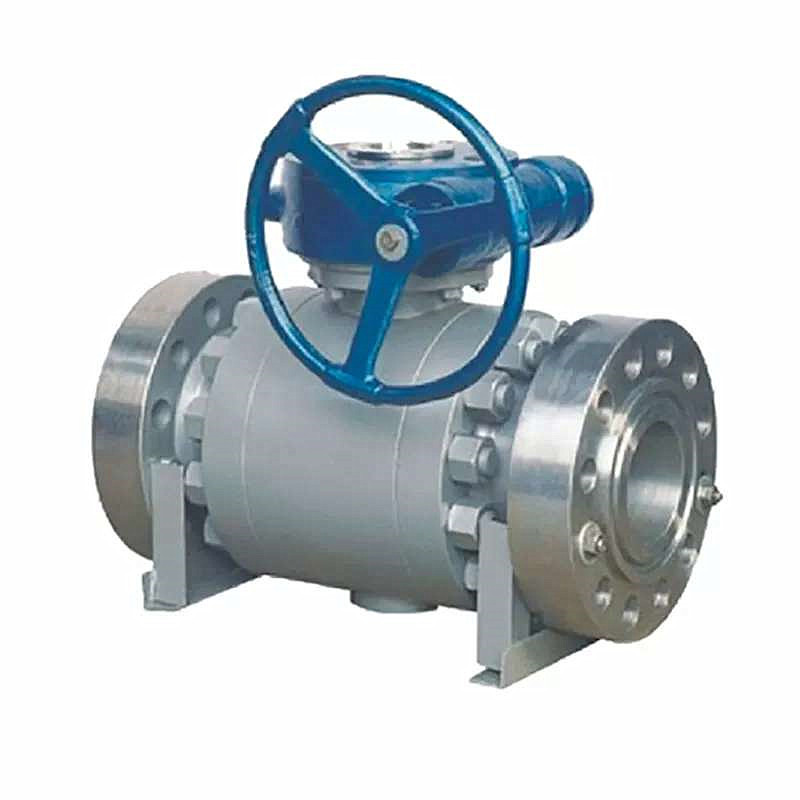

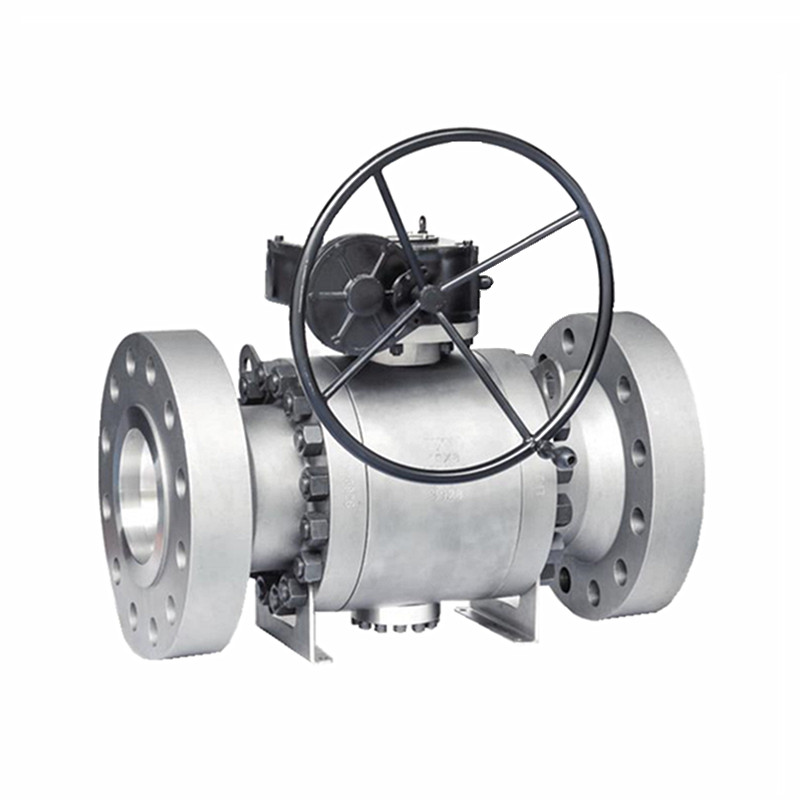

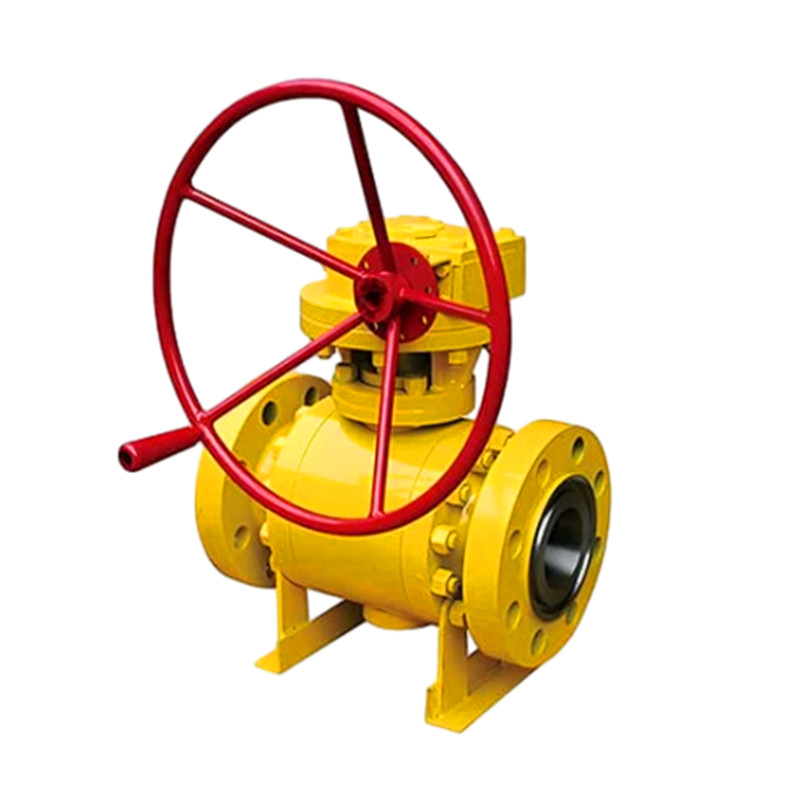

3PC Полнопроходной фланцевый шаровой клапан из кованой стали с цапфой

JOEPAI Valve активно участвует в рынке полнопроходных шаровых кранов с фланцевым креплением на цапфе из кованой стали 3PC с 2003 года. Клапан состоит из трех компонентов, что облегчает разборку и техническое обслуживание. Внутренние детали можно заменить, не разбирая весь трубопровод, что значительно сокращает время и затраты на техническое обслуживание. Joepai специализируется на индивидуальных и экспортных услугах для кованые клапаны высокого давления с богатым опытом OEM. В промышленных условиях, связанных с суровыми условиями, такими как высокое давление, высокая температура или коррозионная среда, кованые шаровые краны часто являются более надежным выбором, чем литые клапаны. В отличие от большинства шаровых кранов, в которых используются процессы литья, кованые клапаны значительно улучшают свою структурную прочность и устойчивость к давлению благодаря уникальному методу производства. Выбирайте кованый шаровой кран для тяжелых условий, где безопасность, надежность и максимальная прочность не подлежат обсуждению.

Особенности продукта

• Материал из кованой стали. Корпус клапана, шар и шток изготовлены из высококачественной кованой углеродистой стали (A105) или кованой нержавеющей стали (F304, F316), обработанной прецизионной ковкой для устранения дефектов литья, что обеспечивает высокую прочность и хорошую коррозионную стойкость.

• Шаровые краны с цапфовой (фиксированной) конструкцией шара обладают значительными преимуществами в условиях высокого давления, эксплуатационными характеристиками, износостойкостью и безопасностью, что делает их пригодными для различных сложных условий эксплуатации.

• Фланцевое соединение: используется фланцевое соединение стандарта ANSI для бесшовной стыковки с трубопроводными системами, отличается простотой установки и надежным уплотнением.

• Надежное уплотнение. В седле клапана используются уплотнительные материалы из ПТФЭ, ПЭЭК или металлических материалов, что обеспечивает герметичность уплотнения без утечек в условиях высокого давления и высокой температуры.

• Пожаробезопасная конструкция: соответствует стандартам пожарной безопасности API 607, обеспечивая герметичность даже в экстремальных условиях, таких как пожары, для обеспечения безопасности системы.

• Антистатическая и противовыбросовая конструкция стержня: оснащена антистатическими устройствами и противовыбросовыми стержнями для повышения электробезопасности и стабильности работы.

• Несколько режимов работы: Дополнительное ручное управление или автоматическое управление, например, с помощью пневматических, электрических или гидравлических приводов, для удовлетворения требований различных сценариев применения.

• Конструкция с низким сопротивлением потоку. Гладкий внутренний канал потока снижает сопротивление потоку, эффективно снижая потребление энергии и повышая эффективность системы.

Технические характеристики

• Номинальный диаметр: 2–40 дюймов (от DN50 до DN1000)

• Номинальное давление: от 150 до 900 фунтов.

• Рабочая температура: от -29 ℃ до 425 ℃.

• Материал: кованая сталь (A105, F304, F316).

• Уплотнительные материалы: PTFE, RPTFE, PEEK, металлические уплотнения.

• Фланцевое соединение по стандарту ASME B16.5.

• Режимы работы: ручной, пневматический, электрический, гидравлический (опция).

• Стандарты проектирования: API 608, ASME B16.34.

• Стандарт тестирования: API 598.

Области применения

• Нефть и газ: Используется в трубопроводах транспортировки нефти и газа под высоким давлением, на нефтеперерабатывающих заводах и предприятиях по переработке природного газа.

• Химическая промышленность: подходит для работы с агрессивными средами, такими как кислоты, щелочи и солевые растворы.

• Энергетика: применяется для систем охлаждающей воды и паропроводов на электростанциях.

• Водоочистка и муниципальное водоснабжение: обеспечивает безопасность качества воды и стабильную работу системы.

• Морская техника: отлично работает в морской воде, подходит для систем контроля жидкости на морских платформах и кораблях.

Материалы деталей кованых шаровых кранов

Основные размеры

Класс 150 фунтов                                                                                                                                                                                                                                                                                                                                  Unit：mm

Класс 300LB                                                                                                                                                                                                                                                                                                                                 Unit：mm
