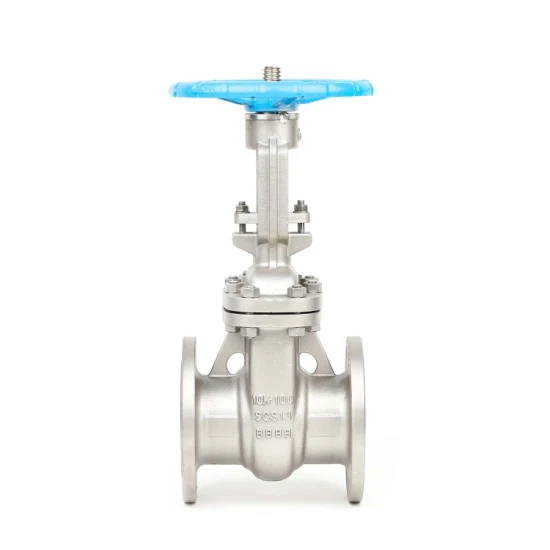

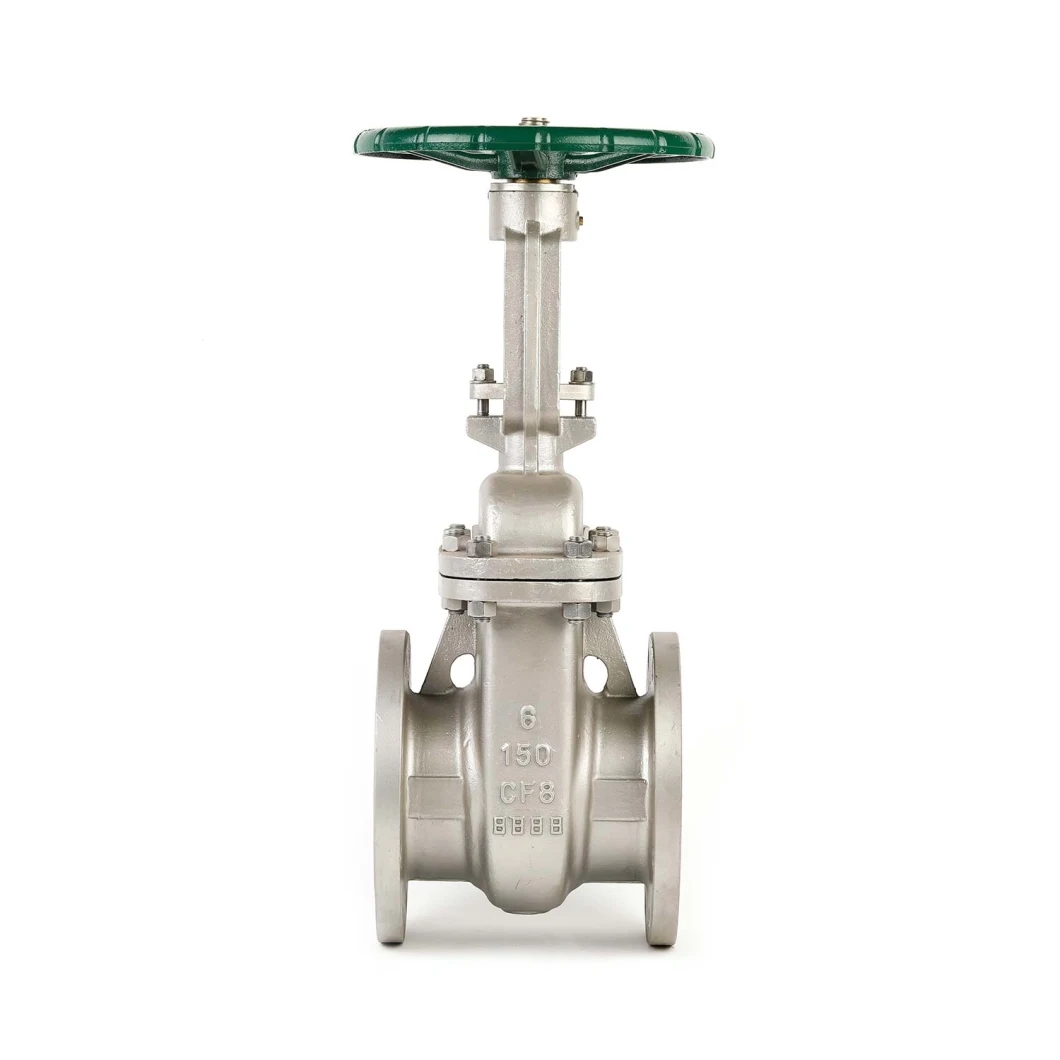

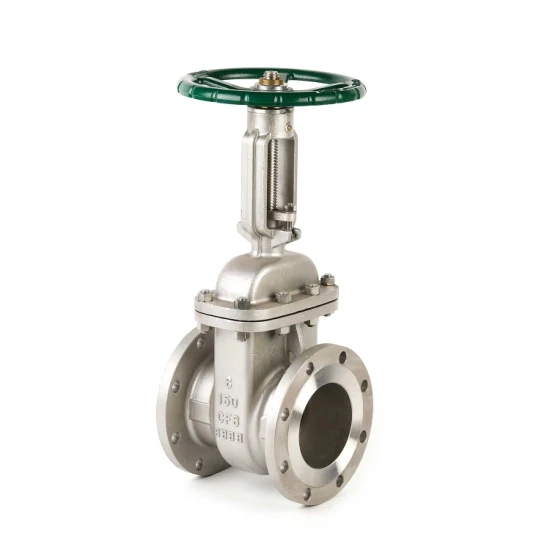

Joepai api6d, литая сталь, поднимающаяся клапан фланцевых затворов для промышленности, изготовленное в Китае, можно широко использоваться в качестве устройства переключения в трубопроводах жидкости, таких как водопроводная вода, сточные воды, строительство, нефть, химикат, пищевые продукты, фармацевтическая, текстильная, мощность, металлургия, энергетические системы и т. Д.
Растущий клапан листового затвора стебля подходит для открытия, закрытия и регулирования скорости потока средств среды в трубопроводах, таких как нефть, химическая, пищевая, фармацевтическая, металлургическая и морская промышленность. Он также может использоваться для различных коррозийных среда и имеет следующие характеристики.
Отличная двунаправленная производительность герметизации, минимизация операционного крутящего момента.
Характеристики потока имеют тенденцию к прямой линии, с хорошей характеристикой регулирования.
Различные материалы могут быть использованы для коррозийных сред.
Простая и компактная структура, компактная и легкая, простая в транспортировке, установке и разборке.
1. Дизайн и производство: API 600, API 6D, BS1414 и т. Д.
2. лицо лицом к лицу (конец к концу): ANSI B16.10, API 6D и т. Д.
3. Фланг -соединение: ANSI B16.5, ASME B16.47 и т. Д.
4. Тест и проверка: API 598, API 6D и т. Д.
Функции:
1. Капот с отмошенным или уплотнением под давлением
2. Полезом клин
3.full Port
4. Винт и печь (OS & Y), восходящий стебель
5. Посеченный капот для криогенных услуг
6. Опциональное устройство
7. Рассмотрим запрос
Основные материалы:
Материал корпуса: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Материал диска: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Материал STEM: 2CR13, 304, 316, 304L, 316L
Материал капота: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Материал сидений: A105, 304, 316, 304L, 316L
Тип соединения: фланцевая/сварка
Номинальный диаметр: DN50-800 NPS2 "-32"
Номинальное давление: 1,0-16,0 МПа 150 фунт-900 фунтов
Стабильное качество: внедрить полный мониторинг качества процесса, тщательное и всестороннее тестирование!
Разумная цена: Эффективный внутренний контроль затрат снижает расходы и выгоды от клиентов!
Быстрая доставка: передовая производственная линия, достаточное количество акций, сокращение времени доставки
| Размер | 2«До 60» (DN50 до DN1500) |
| Давление | ASME 150#, 300#, 600#, 900#, 1500#, 2500# |
| Материал тела | Углеродочная сталь, низкотемпературная углеродистая сталь, нержавеющая сталь, дуплексная нержавеющая сталь, супер -дуплексная нержавеющая сталь, никелевые сплавы, никелевая алюминиевая бронза, Hastelloy, Inconel и т. Д. |
| Отделка материала | 13%CR, SS304, SS316, SS304L, SS316L, F11, F22 и т. Д. |
| Конечное соединение | Фланцевый rf/ rtj/ fm/ ff, butt welding (bw) |
| Оператор | Ручное колесо. Передаточные устройства |
| Класс150 | |||||||||||||
| размер (в) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (мм) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (мм) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (мм) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Хм) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (мм) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Класс300 | |||||||||||||
| размер (в) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (мм) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (мм) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (мм) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Хм) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (мм) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Class600 | |||||||||||||
| размер (в) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (мм) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (мм) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (мм) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Хм) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (мм) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| Class900 | |||||||||||||
| размер (в) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (мм) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (мм) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (мм) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Хм) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (мм) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
