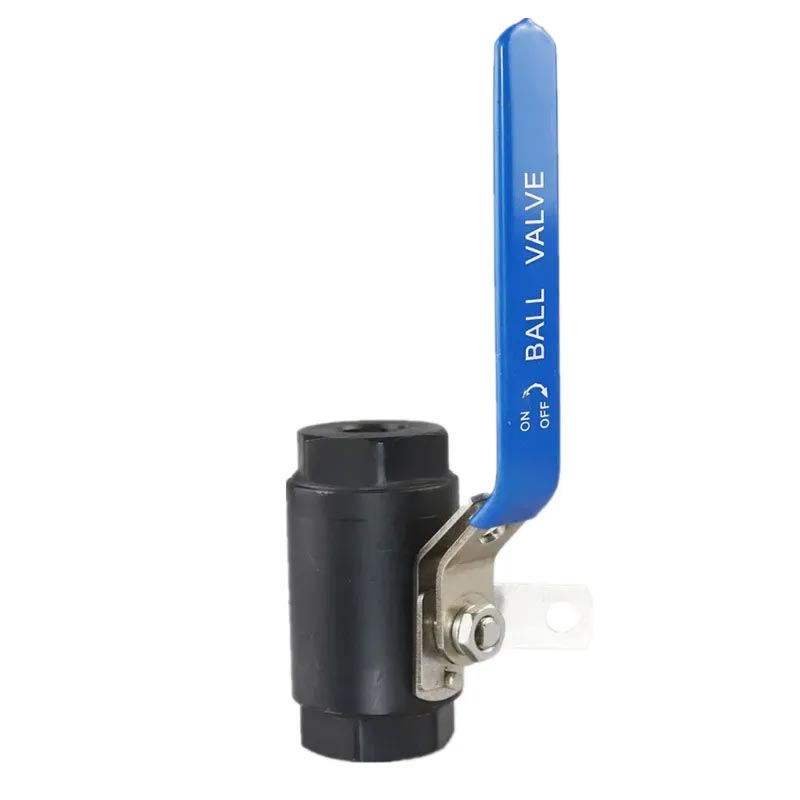

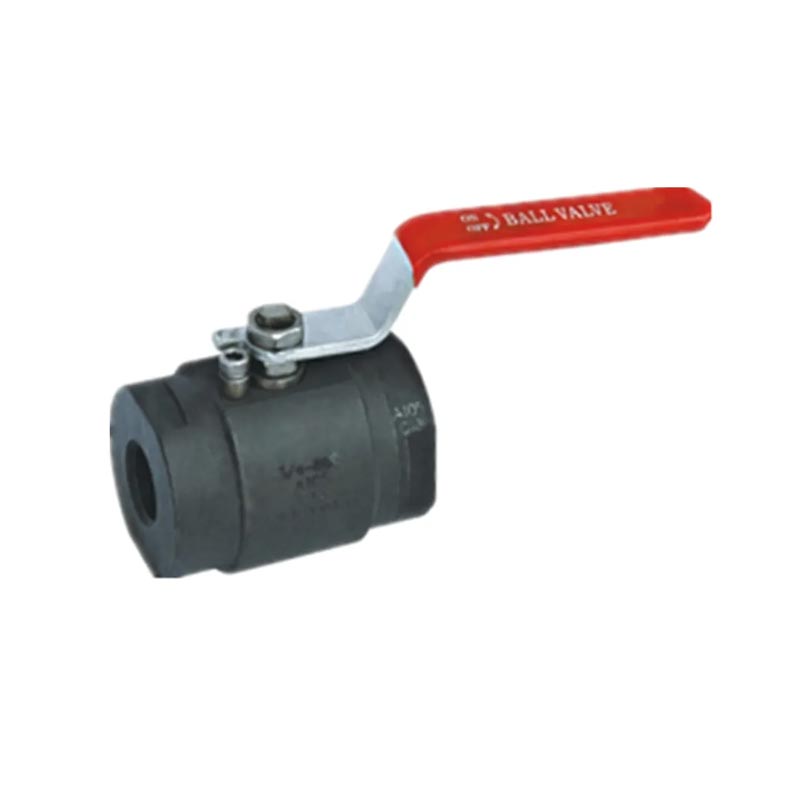

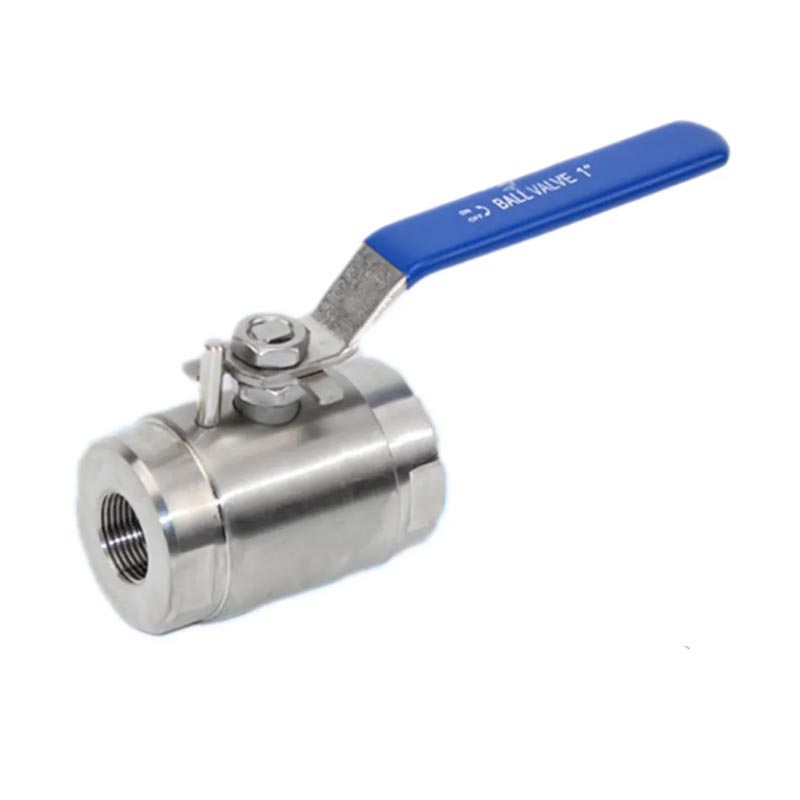

Joepai, знаменитая фабрика клапанов в Китае, обеспечивающая коровью сталь A105 High Клапан шарика давления 800 фунт. Шарный клапан высокого давления (800 фунт) используется в промышленных системах с высоким спросом, таких как нефть, натуральная Газ, химикат, энергетика и морская техника. Этот клапан изготовлен из кованого стального материала A105, F304, F316, который обладает высоким давлением, коррозией сопротивление и высокотемпературные характеристики сопротивления, делая стабильную и надежная работа на уровне давления в 800 фунтов.
Стандарт потока: NPT, BSPT, DIN259, DIN2999, ISO228 класс A
Максимальное давление: 42 МПа
Диапазон температуры: -20C ~ 232C
Подходящая среда: вода, масло, воздух и некоторые коррозионные жидкости
Выдувка стержня/полный порт
Коляска тела
3000 фунтов на квадратный дюйм (PN210) W.O.G.
Стандарт материала: S45C/ASTM A105 (n) /din1.00619
SS304/ASTM F304 (L) /din1.4308
SS316/ASTM F316 (L) /din1.4408
(1) Перед эксплуатацией необходимо подтвердить, что трубопроводы и клапаны были промыты.
(2) Работа клапана завершена путем управления штоком клапана до
Поверните в соответствии с входным сигналом привода: когда он вращается 1/4
Поверните (90 °) В прямом направлении клапан закрывается. При вращении 1/4
Поверните (90 °) в обратном направлении, клапан открывается.
(3) Когда стрелка индикатора направления привода параллельна
Трубопровод, клапан находится в открытом состоянии; Когда стрелка перпендикулярна
Трубопровод, клапан находится в закрытом состоянии.
Иметь длительный срок службы срока службы и технического обслуживания. Следующие факторы: нормальные условия труда, поддержание гармоничного Коэффициент температуры/давления, а также разумные данные о коррозии
| 1 | ТЕЛО | F53/F316L/F304/A105 | 9 | Нахождение куски | SS316/SS304 |
| 2 | МЯЧ | F53/F316L/F304 | 10 | Ореховой | A194-8 |
| 3 | СИДЕНЬЕ | Rptfe | 11 | Belleville Стиральная машина | SS316/SS304 |
| 4 | Прокладка | Rptfe | 12 | Упаковочная железа | SS316/SS304 |
| 5 | Капля | F53/F316L/F304/WCB | 13 | Упаковка | Rptfe |
| 6 | КОРЕНЬ | F53/F316L | 14 | Уплотнительные кольца | Фасттон |
| 7 | Упорная шайба | Rptfe | 15 | Стоппер | SS316/SS304 |
| 8 | РУЧКА | SS+PVC |
| НПС | Дн | G | L | D | H | A |
| 1/2 " | 14 | 1/2 "-14npt | 80 | 49 | 62 | 120 |
| 3/4 " | 19 | 3/4 "-14npt | 90 | 54 | 65 | 120 |
| 1 " | 23 | 1 "-11.5npt | 108 | 59 | 67 | 120 |
| 11/4 " | 31 | 11/4 "-11.5npt | 115 | 64 | 80 | 148 |
| 11/2 " | 38 | 11/2 "-11.5npt | 125 | 78 | 95 | 148 |
| 2 " | 50 | 2 "-11.5npt | 140 | 109 | 115 | 265 |
При разборке и сборке необходимо соблюдать осторожность, чтобы предотвратить повреждение герметичной поверхности деталей, особенно неметаллических деталей. Специальные инструменты должны использоваться при удалении уплотнительного кольца.
Во время сборки болты на фланце должны быть затянуты симметрично, постепенно и равномерно.
Чистящий агент должен быть совместим с резиновыми деталями, пластиковыми деталями, металлическими деталями и рабочими средами (например, газом) в шаровом клапане. Когда рабочей средой является газ, бензин (GB484-89) может использоваться для очистки металлических деталей. Не металлические детали должны быть очищены очищенной водой или спиртом.
Разлагаемые отдельные детали могут быть очищены путем погружения. Металлические детали, которые еще не разложились, могут быть очищены чистой и тонкой шелковой тканью, пропитанной чистящим средством (для предотвращения выпадения волокон и прилипания к деталям). Во время очистки все смазки, грязь, наращивание клея, пыль и другие вещества, прилипшие к поверхности стены, должны быть удалены.
