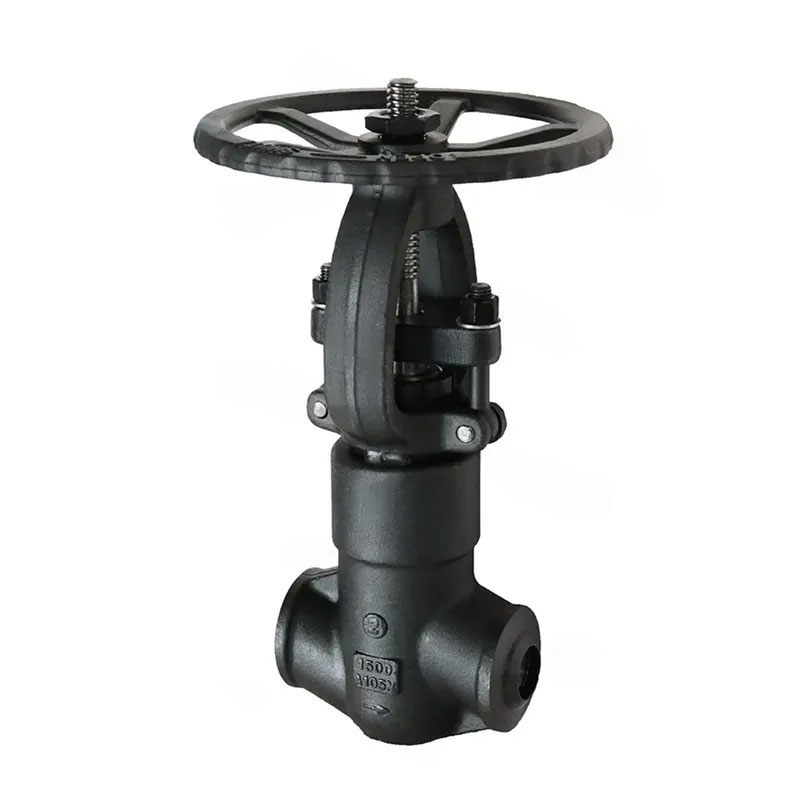

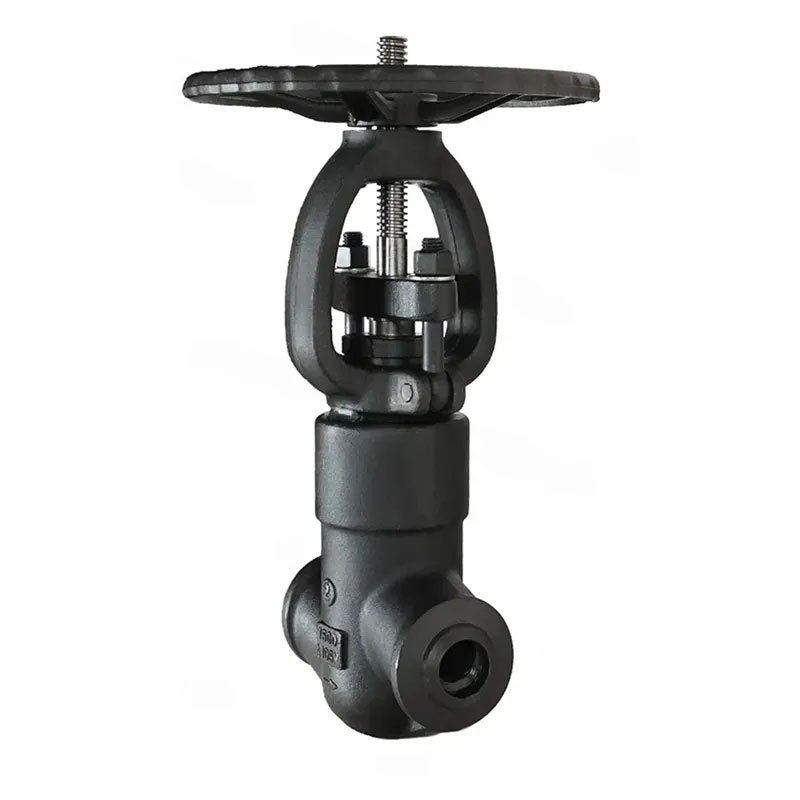

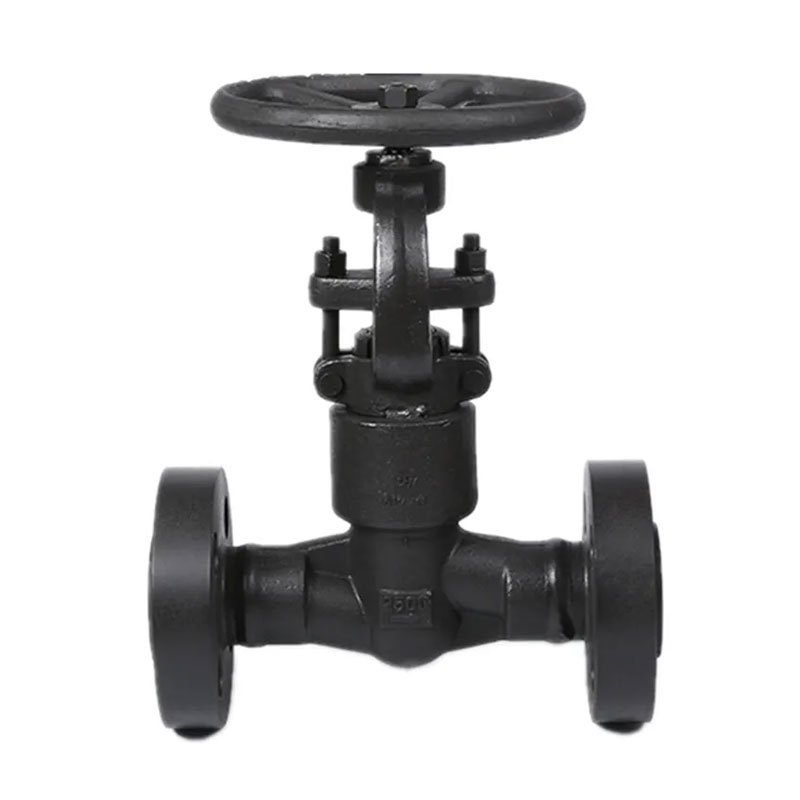

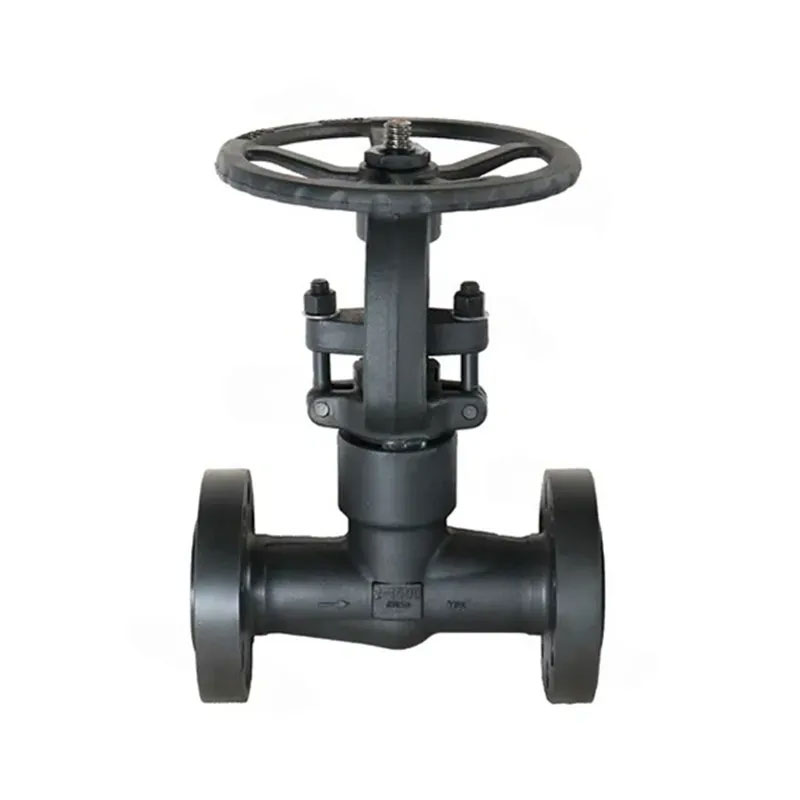

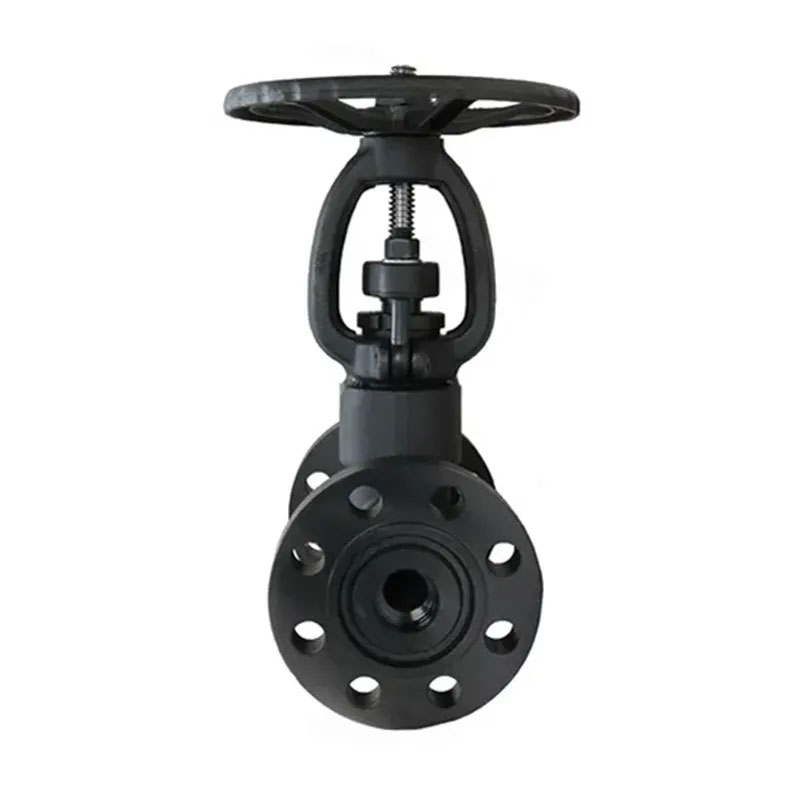

Стальной стальной фланговой фланговой клапан с кованым фланцом, сделанный в Китае, облегчает установку. Этот клапан, предназначенный для обработки высокого давления, идеально подходит для таких отраслей, как нефть и газ, производство электроэнергии и нефтехимические вещества. В этих секторах, где управление жидкостью высокого давления имеет решающее значение, конструкция давления клапана - уплотнение обеспечивает надежную работу. Он может поддерживать плотное уплотнение даже в рамках чрезвычайных различий давления, предотвращая утечки и обеспечивая безопасность системы. Этот клапан глобуса предлагает выбор кованой стали A105N, F304 или F316 из нержавеющей стали. A105N обеспечивает отличную силу для общего промышленного применения. F304 подходит для умеренно коррозийных сред, в то время как F316 предлагает повышенную коррозионную стойкость в очень агрессивных условиях, таких как химические установки и морские установки. Эта универсальность делает его адаптируемым к широкому кругу отраслей.
1. Дизайн - API 602 / BS 5352 / ASME B16.34
2. Flange - ASME B16.5
3.BW END - ASME B16.25
4.SW END - ASME B16.11
5. Закваренные концы - ASME B1.20.1
6. Тест - API598
7. Специально-NACE MR-01-75
1. Огнетанный капот, сваренный капот или капот с уплотнением давления
2. Диск/конический диск типа привязки
3.full Port или обычный порт
4. Винт и печь (OS & Y), восходящий стебель
5. Посеченный капот для криогенных услуг
6.material: Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321 и т. Д.
7. DICS и STEM: A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13CR.ETC
8. Операция: маховик
9.offshore /нефть /газ /химикат /нефтехимическая пульпа /бумага /вода /сточные воды
/Морской пехотинец
| Давление | 150 фунтов | 300 фунт | 600 фунт | 900 фунтов | 1500 фунтов | 2500LB | |
| Силовое испытание | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | МПА |
| Тестирование печати | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Воздушные испытания | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| НЕТ | ИМЯ | CS к ASTM | Что касается ASTM | SS к ASTM | |
| Тип A105 | Тип F22 | Тип F304 (L) | Тип F316 (L) | ||
| 1 | ТЕЛО | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | Прокладка | Гофрированный SS+графит | SS+PTFE | ||
| 3 | БОЛТ | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | ПРИКОЛОТЬ | A276 420 | A276 304 | ||
| 5 | Упаковочная железа | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | БОЛТ | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | ОРЕХ | A194 2H | A194 4 | A194 8 | A194 8M |
| 8 | ОРЕХ | A276 410 | |||
| 9 | ОРЕХ | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | Табличка с фиксацией | SS | |||
| 11 | Маховик | A197 | |||
| 12 | Железа | A216 WCB | A351 CF8 | ||
| 13 | Упаковка | Гибкий графит | PTFE | ||
| 14 | Капот | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | КОРЕНЬ | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | Диск | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 17 | СЕРЕДИНА | Вода, нефть, газ | Вода, нефть, газ | Кислота, вода, нефть, газ | |
| 18 | Температура | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| РАЗМЕР | S | L | T | W | H ≈ | Вес (кг) ≈ | ||||||
| ДЮЙМ | Дн | Анси | Он есть | 800 фунт | 2500 фунтов | A n s i | Большой, BS | J I S. | 800 фунт | 2500 фунтов | ||
| НПИ | Дольдо | Пт | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
